陶瓷压力传感器的抗腐蚀功能

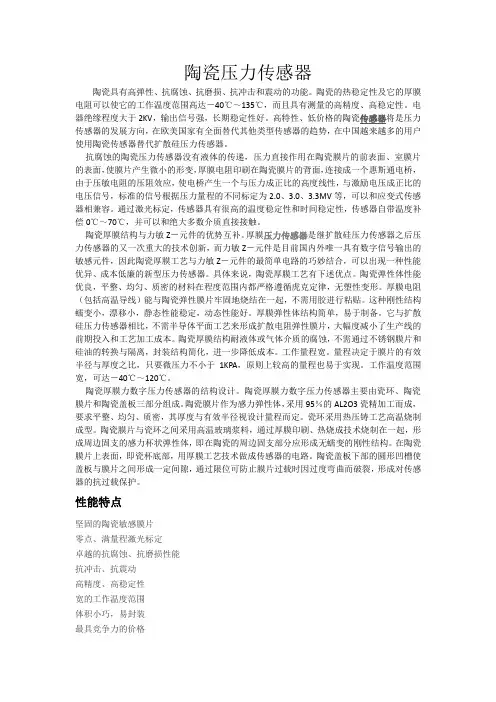

陶瓷压力传感器
陶瓷压力传感器陶瓷具有高弹性、抗腐蚀、抗磨损、抗冲击和震动的功能。
陶瓷的热稳定性及它的厚膜电阻可以使它的工作温度范围高达－40℃～135℃，而且具有测量的高精度、高稳定性。
电器绝缘程度大于2KV，输出信号强，长期稳定性好。
高特性、低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其他类型传感器的趋势，在中国越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。
抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面、室膜片的表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性，与激励电压成正比的电压信号，标准的信号根据压力量程的不同标定为2.0、3.0、3.3MV等，可以和应变式传感器相兼容。
通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0℃～70℃，并可以和绝大多数介质直接接触。
陶瓷厚膜结构与力敏Z－元件的优势互补。
厚膜压力传感器是继扩散硅压力传感器之后压力传感器的又一次重大的技术创新，而力敏Z－元件是目前国内外唯一具有数字信号输出的敏感元件，因此陶瓷厚膜工艺与力敏Z－元件的最简单电路的巧妙结合，可以出现一种性能优异、成本低廉的新型压力传感器。
具体来说，陶瓷厚膜工艺有下述优点。
陶瓷弹性体性能优良，平整、均匀、质密的材料在程度范围内都严格遵循虎克定律，无塑性变形。
厚膜电阻（包括高温导线）能与陶瓷弹性膜片牢固地烧结在一起，不需用胶进行粘贴。
这种刚性结构蠕变小，漂移小，静态性能稳定，动态性能好。
厚膜弹性体结构简单，易于制备。
它与扩散硅压力传感器相比，不需半导体平面工艺来形成扩散电阻弹性膜片，大幅度减小了生产线的前期投入和工艺加工成本。
陶瓷厚膜结构耐液体或气体介质的腐蚀，不需通过不锈钢膜片和硅油的转换与隔离，封装结构简化，进一步降低成本。
工作量程宽。
量程决定于膜片的有效半径与厚度之比，只要微压力不小于1KPA，原则上较高的量程也易于实现。
杜威DW801陶瓷压力变送器
杜威DW801陶瓷压力变送器产品说明书目录一、概述--------------------------------------------------------------------- 3二、应用领域 ---------------------------------------------------------------- 3三、产品特点 ---------------------------------------------------------------- 3四、技术参数 ---------------------------------------------------------------- 3五、选型--------------------------------------------------------------------- 4六、外形尺寸 ---------------------------------------------------------------- 5七、接线说明 ---------------------------------------------------------------- 6一、概述DW801陶瓷压力变送器的核心传感组件是陶瓷厚膜压力传感器。
陶瓷厚膜是高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料，陶瓷压力传感器没有液体作为传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小形变，变送器输出一个标准的4~20mA电流信号，能测量过程自动化领域中的气体、蒸汽、液体等参数。
DW801的先进模块化设计和智能温度补偿使它能够适用于多种工业环境。
二、应用领域主要应用于暖通、空调机组、供水系统、食品加工等行业。
三、产品特点●量程可以由客户指定；●精度高达±1.0%F.S；●螺纹、卡箍、法兰多种连接方式；●常规工作温度-20~80℃；●4~20mA、0~10V、0~5V等多种变送输出。
超小量程陶瓷电容式压力传感器
超小量程陶瓷电容式压力传感器
陶瓷电容式压力传感器我公司采用陶瓷材料经特殊工艺精制而成的干式陶瓷电容式压力传感器，陶瓷式一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。
陶瓷的热稳定特性可以使它的工作温度范围高达-40~125℃，而且具有测量的高精度、高稳定性。
陶瓷式压力传感器可以达到超小表压，绝压。
传感器具有很高温度稳定性和时间稳定性，自带温度补偿，可以和绝大多数介质直接接触。
可以达到很好的用于长期埋设在水工建筑物或其它混凝土建筑物及地基内，测量结构物或地基内部的渗透(或孔隙)水压力以及水库、湖泊等水位。
水位计加装配套附件可在测压管、地基钻孔中等场合下使用。
目前我们首先推出CSW560型波压力计（陶瓷电容式渗压计）；GT560陶瓷电容式水位计。
一种陶瓷电容式压力传感器的设计和实验研究
五、结果 根据上述模型，我们设计制作了两组陶瓷压力传感器的
样品，并且对样品进行了压力实验和温度稳定性实验。为了 避免后处理电路影响传感器的力学特性和稳定性，我们没有 采用后处理电路，而是直接测量传感器的电容和压力、温度 的关系。
样品使用了直径分别为 40mm 和 28mm，厚度为 1mm 的 两组 Al2O3 陶瓷弹性膜片，将钯银浆料通过厚膜丝网印刷在 膜片上形成可动和固定电极，并在 800°度高温下烧结玻璃体 粘结密封，形成双电容结构。
测量值
测量值
The Design And Fabrication Of A Type Of Ceramic Capacity Pressure Sensor
传感器电容（pF）
传感器电容（pF）
Abstract: The ceramic capacitive
pressure sensor is the anticorrosion,
3
−
R2
r4 3
−
r4 2
+ R4
r2 3
−
r2 2
⎤ ⎥
⎫ ⎬（11）
⎦⎭
式中，r1—测量电容的半径； r2—参考电容的内径； r3—参考电容外径； Cp0—压力为 0 时测量电容的值； Cr0—压力为 0 时参考电容的值； K=3(1-µ2)/16Eh3。
从上面的模型可以看出，当膜片发生小挠度变形时（即 d0<<h），两个电容的变化量和膜片所受的压力成正比，通过 测量电容可以得到传感器所受的压力。
故可以忽略。
(3）假设膜片仅受压力作用，不考虑残余应力和预紧力
的影响。
在这些假设下，Timoshenko 对各种板壳的受力变形，给
出了很好的力学分析。对于小变形，文献[1]给出了计算公式。
集成式陶瓷压力传感器结构设计与测试分析
集成式陶瓷压力传感器结构设计与测试分析目录一、内容描述 (1)1.1 研究背景与意义 (1)1.2 国内外研究现状及发展趋势 (3)二、集成式陶瓷压力传感器结构设计 (4)2.1 传感器结构设计原则与方法 (6)2.2 传感器结构类型选择 (7)2.3 传感器内部电路设计 (8)三、集成式陶瓷压力传感器性能测试与评价 (10)3.1 测试方法与设备 (11)3.2 功能特性测试 (12)3.3 精度与稳定性测试 (13)3.4 高低温适应性测试 (14)四、集成式陶瓷压力传感器应用案例分析 (15)4.1 应用领域概述 (16)4.2 具体应用案例介绍 (17)五、结论与展望 (18)5.1 研究成果总结 (18)5.2 发展前景与展望 (20)一、内容描述本文档主要研究集成式陶瓷压力传感器的结构设计与测试分析。
集成式陶瓷压力传感器具有体积小、精度高、耐腐蚀等优点，因此在航空航天、汽车、石油化工等领域具有广泛的应用前景。
本文首先介绍了集成式陶瓷压力传感器的工作原理和结构组成，然后重点分析了传感器在结构设计方面的优化方法，包括陶瓷材料的选型、薄膜的制备工艺、电路的集成方式等。
我们还探讨了传感器在不同温度、湿度等环境条件下的性能表现，以及如何通过标定和补偿手段提高传感器的测量精度和稳定性。
为了验证优化后的结构设计方案的有效性，我们进行了实验测试。
实验内容包括：在不同温度和湿度条件下对传感器进行性能测试，观察其输出信号的变化；对传感器进行静态压力校准，评估其测量精度；以及在不同温度和压力条件下对传感器进行长时间稳定性的测试。
通过对实验结果的分析，我们可以得出集成式陶瓷压力传感器的结构优化措施是有效的，能够满足不同应用场景的需求。
本文档旨在为集成式陶瓷压力传感器的进一步研究和应用提供参考和借鉴。
1.1 研究背景与意义随着科技的不断发展，传感器技术在各个领域中得到了广泛的应用。
压力传感器作为传感器家族中的一个重要成员，其在工业生产、汽车制造、医疗设备等领域具有重要的作用。
压力传感器的种类和作用
压力传感器的种类、原理和运用点击次数：62 发布时间：2009-7-14 14:12:31压力传感器是由敏感元件、转换元件、后续处理部分组成，压力传感器一般应用应变片来实现压力的测量，应变片的制造原理是依据桥式电路，当在桥臂上的电阻满足这样的条件：R1R3=R2R4时电桥平衡，则输出的电压为零，当电阻由变化的时候，电桥不平衡，有一定的电压输出。
可分为单臂电桥、双臂电桥、全臂电桥，其输出的电压与电阻的变化量成近似的线性变化。
下面是5种常用的压力传感器的原理及应用1 、陶瓷压力传感器原理及应用抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥 ( 闭桥 ) ，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为 2.0 / 3.0 / 3.3 mV/V 等，可以和应变式传感器相兼容。
通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿 0 ～70 ℃ ，并可以和绝大多数介质直接接触。
陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。
陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达 -40 ～135 ℃ ，而且具有测量的高精度、高稳定性。
电气绝缘程度 >2kV ，输出信号强，长期稳定性好。
高特性，低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。
2 、应变片压力传感器原理与应用力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。
但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。
压力传感器说明
陶瓷压阻式压力传感器陶瓷压阻式压力传感器 概述：陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料，并具有绝佳的热稳定性。
高性能、低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也被越来越多的用户所接受。
陶瓷压阻式压力传感器，是在净化环境下通过高温烧结工艺直接将惠斯通电桥和补偿电路沉淀在印陶瓷膜片上，并通过激光刻蚀方法调整偏移量和温度特性，因此具有测量精度高、长期稳定性好、耐高温、耐腐蚀、抗冲击等优点，广泛使用于汽车、工业控制以及食品、医药等领域。
外形尺寸外形尺寸：：1、电源正 2、 传感器输出负 3、 电源负4、 传感器输出正 主要技主要技术指标术指标术指标：：1．外形尺寸：φ18.0×6.35 mm2．量程范围：0－250 bar3．工作电压：2－40V4．零点输出：± 1 mv5．输出灵敏度：2-4mv/V 典型值2±0.2 mv/V6．线性、迟滞、重复性：0.1 %7．响应时间：<1mS8．使用温度：－55～150℃9．温度漂移：±0.01%FS/℃、±0.02%FS/℃10. 安全过载：3倍额定量程(灵敏度为典型值时)11．稳定性： 优于0.15 %FS / 年汽车机油压力变送器概述：汽车机油压力变送器选用高精度、高稳定性的干式陶瓷压阻式压力传感器敏感芯体，并集成专用调理芯片，对传感器的便宜、灵敏度、温漂进行补偿，将被测介质的压力转换成标准电信号。
高质量的传感器、全自动的贴片和激光调校生产线、精湛的封装技术、完善的装配工艺确保了该产品的高质量和优异性能。
本产品提供多种螺纹接口形式和引线方法，能够最大限度的满足客户的需求。
特点特点：集成度高、体积小；精度高、稳定性好、功耗低、一致性好；抗腐蚀能力强；抗过载冲击和干扰能力强；过压过流保护；适用温度范围广。
技术参数技术参数：：1、 量程范围：0-10bar （可定制）2、 供电电压：5±0.25V DC（最低2.7V DC）3、 输出方式：比例电压输出 0.5-4.5v 标准信号输出（可定制）4、 综合精度：0.5% 1% （0-80℃）5、 工作温度：-40~125℃6、 响应时间：＜1ms7、 温度漂移：＜±0.01%FS/℃8、 线性、迟滞、重复性：＜0.1%9、 稳定性：优于0.15%FS/年10、外壳材料：不锈钢 11、外壳防护等级：IP65 12、螺纹接口：1/8NPT 1/4NPT M20*1.5 M18*1.5 (外螺纹)用户可自选 13、电气连接：标准Packard Metri-pack 连接器 14、接线方式：三线制电压：红（+） 黑（地） 绿（输出）概述：电压输出型压力变送模块，采用陶瓷压阻式压力传感器做为敏感元件，并用本公司自行研发的芯片对传感器的偏移、灵敏度、温漂和非线性进行补偿，具有集成度高、体积小、精度高、一致性好、抗干扰能力强、响应速度快、温度范围宽等卓越特性。
陶瓷压力传感器工作原理
陶瓷压力传感器工作原理
在工作过程中，传感器芯片通过陶瓷的压电效应将输入的压力信号转
换成电荷信号。
压电效应是指某些晶体材料在受到压力或形变作用时，能
够产生电荷的现象。
在陶瓷压力传感器中，当外加压力作用在传感器芯片
上时，陶瓷片会发生微小的形变，进而引起表面上的电荷分布发生变化。
传感器芯片将这个变化的电荷分布转化为电信号，其转换机制可以通
过差分电荷放大器来实现。
差分电荷放大器将传感器芯片的输出信号进行
放大，并通过连接电缆传输给外部系统。
除了压电效应外，陶瓷材料还具有较低的热膨胀系数和较高的刚性，
这使得陶瓷压力传感器在宽温度范围内能够提供稳定的测量结果。
同时，
陶瓷材料还具有优异的耐腐蚀性能和耐磨性，使得陶瓷压力传感器适用于
各种恶劣环境下的应用。
需要注意的是，陶瓷压力传感器在使用过程中需要避免超载和过压操作，以免损坏传感器芯片。
此外，不同压力范围的压力传感器需要根据具
体应用需求进行选择，并进行合适的校准和调试，以保证准确的测量结果。
总结起来，陶瓷压力传感器利用陶瓷材料的压电效应将压力信号转换
成电荷信号，并通过差分电荷放大器进行放大和传输。
陶瓷材料的特性使
得陶瓷压力传感器具有稳定性高、耐腐蚀性能好等优点，适用于广泛的应
用领域，如工业制造、汽车工程、医疗设备等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力传感器
抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等，可以和应变式传感器相兼容。
通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0 ～70℃，并可以和绝大多数介质直接接触。
陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。
陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40 ～135 ℃，而且具有测量的高精度、高稳定性。
电气绝缘程度》2kV，输出信号强，长期稳定性好。
高特性，低价格的陶瓷传感器将是DX100P齐平膜压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅压力传感器。
PT500-501/502 /503/504压力传感器/变送器采用全不锈钢封焊结构，具有良好的防潮能力及优异的介质兼容性。
广泛用于工业设备、水利、化工、医疗、电力、空调、金刚石压机、冶金、车辆制动、楼宇供水等压力测量与控制。
厚膜压力传感器是继扩散硅压力传感器之后压力传感器的又一次重大的技术创新，而力敏Z-元件是目前国内外唯一具有数字信号输出的敏感元件，因此陶瓷厚膜工艺与力敏Z-元件的最简单电路的巧妙结合，可以出现一种性能优异、成本低廉的新型传感器。
具体来说，陶瓷厚膜工艺有下述优点：厚膜电阻（包括高温导线）能与陶瓷弹性膜片牢固地烧结在一起，不需用胶进行粘贴。
这种刚性结构蠕变小，漂移小，静态性能稳定，动态性能好。
陶瓷弹性体性能优良，平整、均匀、质密的材料在程度范围内都严格遵循虎克定律，无塑性变形。
厚膜弹性体结构简单，易于制备。
它与扩散硅压力传感器相比，不需半导体平面工艺来形成扩散电阻弹性膜片，大幅度减小了生产线的前期投入和工艺加工成本。
陶瓷厚膜压力传感器结构耐液体或气体介质的腐蚀，不需通过不锈钢膜片和硅油的转换与隔离，封装结构简化，进一步降低成本。
工作温度范围宽，可达-40℃~120℃。
工作量程宽。
量程决定于膜片的有效半径与厚度之比，只要微压力不小于1Kpa，原则上较高的量程也易于实现。
