爬梯平台标准及安全管理规范
移动扶梯使用要求
1、人员经过培训，且符合登高 条件。
2、严禁使用现场临时制作的梯 子。
3、人字梯上部第二个踏板面为 最高安全站立高度。第一个踏 板不得站立或越过．并于最高 安全站立高度涂红色标志。
直梯上部第五个踏板面为最高 安全站立高度。
移动扶梯使用要求
4、使用前应对扶梯进行全面检 查。需要检查的项目包括梯脚、 安全扶手、连接件和五金件。 特别注意是否有连接件松开、 边沿突出、毛刺和部件磨损。
5、护笼底部距梯段下端基准面应≥2100 mm，≤3000 mm。
固定式钢斜梯
固定式钢斜梯技术标准
踏步宽g
梯梁（梯框）
踏板
梯高
踏步高r
总体要求
1、梯高宜≤5m，单梯段的梯高应≤6m，梯级数宜 ≤16。大于5m时宜设梯间平台（休息平台），分 段设梯。
2、与水平面的倾角应在30°~75°范围内，优选 倾角为30°~35°。偶尔性进入的最大倾角宜为 42°。经常性双向通行的最大倾角宜为38°。
3、圆形踏棍直径应≥20mm，≤35mm（便 于抓握）。若采用其他截面形状的踏棍，
其水平方向深度不应小于20 mm。 4、梯梁应采用不小于60 ×10 mm的扁钢，
或具有等效强度的其他实心或空心型材。
5、梯前梁向延进长出段式宜梯为子喇的叭顶型部扩踏大棍，不以应使省梯略梁4。00~600mm 顶部内侧水平间距≥600 mm，≤760 mm。
3、护笼内侧深度由踏棍中心线起应≥650 mm，≤800 mm。圆形护笼的直径应 为650 ~800 mm，其他形式的护笼内侧宽度应≥650 mm，≤800 mm。护笼 内侧应无任何突出物。
4、水平笼箍垂直间距应≤1500 mm。立杆间距应≤ 300 mm，均匀分布。护笼 各构件形成的最大空隙应≤0.4㎡。
安全爬梯规范
安全爬梯规范篇一：护栏、爬梯相关标准中华人民共和国国家标准固定式钢梯及平台安全要求1 钢直梯：1.1 范围本部分规定了固定式钢直梯的设计、制造和安装方面的基本安全要求。
本部分适用于工业企业内工作场所中使用的固定式钢直梯（另有标准规定的除外）。
1.2 规范性引用文件：下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。
然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB 4053.3 固定式钢梯及平台安全要求第3 部分：工业防护栏杆及钢平台GB 50057 建筑物防雷设计规范GB 50205 钢结构工程施工质量验收规范1.3 术语和定义1.3.1 固定式钢直梯fixed steel ladder：永久性安装在建筑物或设备上，与水平面成75°～90°倾角主要构件为钢材制造的直梯（见图1）。
1.3.2 梯梁（梯框）stile（rail）：用来安装踏棍或其它横向承载件的梯子侧边构件。
1.3.3 踏棍rung：供使用者上下梯时脚踩踏的梯子构件。
1.3.4 护笼（安全护笼）cage（cage guard）：安装在梯梁或固定结构上，封闭梯子周围攀登空间防止人员坠落的框架结构。
1.3.5 支撑support：用来将钢直梯固定在建筑物或设备上的构件。
1.3.6 （直梯）扶手handrail：钢直梯顶端供攀登者手握的构件。
1.3.7 内侧净宽度inside clear width ：两梯梁内侧平行于踏棍测量的距离，简称梯宽。
1.3.8 梯段高度height of the ladder：梯子上端基准面至下端基准面间的垂直距离，简称梯高。
1.4 一般要求：1.4.1 材料：1.4.1.1 钢直梯采用钢材的力学性能应不低于Q235-B，并具有碳含量合格保证。
爬梯平台标准及安全管理规范-钢梯角度 安全规范共71页
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you
Байду номын сангаас
爬梯平台标准及安全管理规范-钢梯角度 安全规范
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
固定式钢梯及钢平台安全技术规范..
三、钢斜梯（GB 4053.2-2009）
内侧净宽度（梯宽 ）
1、斜梯内侧净宽度单向通 行的净宽度宜为600mm， 经常性单向通行及偶尔双 向通行净宽度宜为 800mm，经常性双向通 行净宽度宜为1000mm。 2、斜梯内侧净宽度应不小 于450mm，宜不大于 1100mm。
三、钢斜梯（GB 4053.2-2009）
S= 225 ～300mm
第一级间距≤450mm
二、钢直梯（GB 4053.1-2009）
踏棍
1、圆形踏棍直径应≥20mm，其他 形状其水平方向宽度应≥20mm。 但均应≤35mm ，以便于抓握。 2、同一梯子踏棍的截面形状及尺寸 应一致。 3、特别潮湿或腐蚀环境的梯子，踏 棍应采用直径≥25mm。
三、钢斜梯（GB 4053.2-2009）
扶手
5、扶手应沿着其整个长度方向上连续可抓握。在扶手外 表面与周围其它物体间的距离应不小于60mm。 6、扶手宜为外径30mm～50mm，壁厚不小于 2.5mm的圆形管材。对于非圆形截面的扶手，其周 长应为100mm～160mm。非圆形截面外接圆直径 应不大于57mm，所有边缘应为圆弧形，圆角半径不 小于3mm。 7、支撑扶手的立杆宜采用截面不小于 40mm×40mm×4mm角钢或外径为30mm～ 50mm的管材。从第一级踏板开始设置，间距不宜大 于1000mm。中间栏杆采用直径不小于16mm圆钢 或30mm×4mm扁钢，固定在立柱中部。
护笼 7、护笼的底部宜呈喇叭形， 其底部水平笼箍和上一级 笼箍间在圆周上的距离≥ 100mm。 8、护笼顶部高度应不小于 栏杆高度。
立杆间距≤300
三、钢斜梯（GB 4053.2-2009）
钢斜梯倾角
g—踏步宽
1、与水平的倾角应在30°～ 75°范围内，优选倾角为 30°～35° 。偶尔性进入 的最大倾角宜为42°。经 常性双向通行的最大倾角宜 为38°。 2、在同一梯段内，踏步高与 踏步宽的组合应保持一致。 550≤g+2r≤700 g—踏步宽，单位为毫米； r—踏步高，单位为毫米。

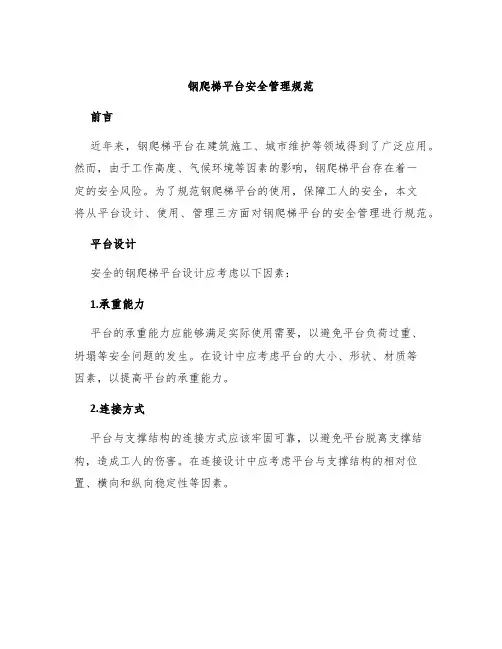

钢爬梯平台安全管理规范
钢爬梯平台安全管理规范前言近年来，钢爬梯平台在建筑施工、城市维护等领域得到了广泛应用。
然而，由于工作高度、气候环境等因素的影响，钢爬梯平台存在着一定的安全风险。
为了规范钢爬梯平台的使用，保障工人的安全，本文将从平台设计、使用、管理三方面对钢爬梯平台的安全管理进行规范。
平台设计安全的钢爬梯平台设计应考虑以下因素：1.承重能力平台的承重能力应能够满足实际使用需要，以避免平台负荷过重、坍塌等安全问题的发生。
在设计中应考虑平台的大小、形状、材质等因素，以提高平台的承重能力。
2.连接方式平台与支撑结构的连接方式应该牢固可靠，以避免平台脱离支撑结构，造成工人的伤害。
在连接设计中应考虑平台与支撑结构的相对位置、横向和纵向稳定性等因素。
3.配备安全设备钢爬梯平台上应配备能保护工人安全的防护设备。
如防护栏杆、安全网、安全带等。
这些防护设备的设计应满足国家相关标准，以保障工人的安全。
平台使用为了确保工人的安全，平台的使用应考虑以下因素：1.安全检查在每次使用前，应对钢爬梯平台进行安全检查。
检查内容包括支架的坚固性、防护栏杆、安全网和安全带等设备的情况。
若检查发现平台存在异样或者安全设备失灵，应及时进行修理或替换。
2.密切注意在使钢爬梯平台过程中，应随时密切关注平台和支架的稳定性，确保平台不会出现移动或坍塌等状况。
同时，应严格遵守使用规定，避免在平台上进行危险行为，如悬挂重物、超乘载等行为。
3. 防止滑倒使用钢爬梯平台的工人应穿戴适合工作的防滑鞋，以防止由于碾压、滑倒等意外事件导致的工伤事故。
平台管理为了确保钢爬梯平台的安全使用，平台的管理应考虑以下因素：1.定期检查平台使用单位应定期对钢爬梯平台进行检查和维护，并对平台使用情况进行统计和分析，以及时发现和解决平台使用中存在的问题。
2.管理人员的技能培训钢爬梯平台使用单位应按照规定配备专职管理人员，对管理人员进行培训，掌握平台使用、维护和故障排除等技能，并具备处理紧急情况的能力。
爬梯平台标准及安全管理规范教材
与水平面成30°~75°倾角的踏板钢梯
盘梯
爬梯
直梯：梯长不可调的非自支撑的梯子 移 动 扶 梯 伸缩梯：由两部分或三部分组成的便携式梯
子，且每一部分的梯框平行于另一部分的梯框。 其长度可以通过一次升降一个梯级来改变。
人字梯：一种自行支撑的便携式梯子，形状
类似人字，长度不能调节。
固定式钢直梯
固定式钢直梯技术标准
移动扶梯使用要求
9、若梯子用于人员上、下工作平台，其上端应至少伸出 支撑点1m。在支撑点以上的梯子部分（指直 梯或延伸 梯）只可在上、下梯子时作扶手用，禁止用其挂靠、 固定任何设备或工具。 10、上、下梯子时，应面向梯子，一步一级，双手不能 同时离开梯子。下梯时应先看后下。 11、人员在梯子上作业需使用工具时，可用跨肩工具包 携带或用提升设备以及绳索来上下搬运，以确保 双手 始终可以自由攀爬。
4、无基础的钢直梯，至少焊接两对支撑，将梯梁固定在结 构、建筑物或设备上。（当梯梁采用60×10mm的扁钢， 梯子内侧净宽度为400mm时，相邻两对支撑的竖向间距 应≤3m。）
空间环境要求
1、对未设防护笼的梯子，由踏棍中心线到攀登 面最近的连续性表面的垂直距离应≥760。对 于非连续性障碍物，垂直距离应≥600mm。
550~700
盘梯的技术标准
盘梯栏杆上部扶手应与平台栏杆扶手对中连 接； 盘梯外侧应有栏杆，当盘梯内侧与罐壁的距 离大于150mm时，内侧也应有栏杆； 盘梯应全部支撑在罐壁上，盘梯侧板的下端 与罐基础上表面应留有适当距离。
移动扶梯
移动扶梯技术标准
移动扶梯技术标准（GB 7059．3 ）
踏板要求：
2、踏板的前后深度应≥80mm，相邻两踏板的前后方向重叠应 ≥10mm，≤35mm。在同一梯段所有踏板间距应相同。踏板 间距宜为225~255mm。
盘梯
爬梯
直梯：梯长不可调的非自支撑的梯子 移 动 扶 梯 伸缩梯：由两部分或三部分组成的便携式梯
子，且每一部分的梯框平行于另一部分的梯框。 其长度可以通过一次升降一个梯级来改变。
人字梯：一种自行支撑的便携式梯子，形状
类似人字，长度不能调节。
固定式钢直梯
固定式钢直梯技术标准
移动扶梯使用要求
9、若梯子用于人员上、下工作平台，其上端应至少伸出 支撑点1m。在支撑点以上的梯子部分（指直 梯或延伸 梯）只可在上、下梯子时作扶手用，禁止用其挂靠、 固定任何设备或工具。 10、上、下梯子时，应面向梯子，一步一级，双手不能 同时离开梯子。下梯时应先看后下。 11、人员在梯子上作业需使用工具时，可用跨肩工具包 携带或用提升设备以及绳索来上下搬运，以确保 双手 始终可以自由攀爬。
4、无基础的钢直梯，至少焊接两对支撑，将梯梁固定在结 构、建筑物或设备上。（当梯梁采用60×10mm的扁钢， 梯子内侧净宽度为400mm时，相邻两对支撑的竖向间距 应≤3m。）
空间环境要求
1、对未设防护笼的梯子，由踏棍中心线到攀登 面最近的连续性表面的垂直距离应≥760。对 于非连续性障碍物，垂直距离应≥600mm。
550~700
盘梯的技术标准
盘梯栏杆上部扶手应与平台栏杆扶手对中连 接； 盘梯外侧应有栏杆，当盘梯内侧与罐壁的距 离大于150mm时，内侧也应有栏杆； 盘梯应全部支撑在罐壁上，盘梯侧板的下端 与罐基础上表面应留有适当距离。
移动扶梯
移动扶梯技术标准
移动扶梯技术标准（GB 7059．3 ）
踏板要求：
2、踏板的前后深度应≥80mm，相邻两踏板的前后方向重叠应 ≥10mm，≤35mm。在同一梯段所有踏板间距应相同。踏板 间距宜为225~255mm。
钢爬梯平台安全规范
记录管理：建立验收和检测记录管理制度，对所有相关文件和数据进行归档保存，方便后期查询和管理。
07
违反钢爬梯平台安全规范的后果和处罚
违反钢爬梯平台安全规范的法律责任和处罚措施
监管部门：国家安全生产监督管理总局负责监督检查全国安全生产工作，各级地方人民政府安全生产监督管理部门负责本行政区域内的安全生产监督管理工作
安装时应遵循施工图纸和规范，确保安装位置准确无误。
安装完成后应进行验收，确保符合安全要求和规范。
钢爬梯平台的使用操作要求
操作人员需经过专业培训，熟悉操作规程
使用前应检查钢爬梯平台的结构、连接件和安全装置是否完好无损
使用时应按照规定的安全操作流程进行，严禁违规操作
使用后应及时清理保养，确保钢爬梯平台的正常使用和寿命
钢爬梯平台的特殊情况处理和应急措施
平台火灾的应急预案
人员受伤或中毒的救援流程
发生故障时的紧急处置措施
遇到恶劣天气时的处理方式
06
钢爬梯平台的验收和检测要求
钢爬梯平台的验收程序和标准
单击此处添加标题
单击此处添加标题
单击此处添加标题
单击此处添加标题
钢爬梯平台的检测方法和频率
检测方法：采用无损检测技术，如超声波检测、磁粉检测等
焊接工艺：焊接质量应符合相关标准，确保无虚焊、漏焊
钢爬梯平台的制造工艺要求
防腐处理：对平台表面进行防锈、喷塑等处理，提高平台的耐久性
精度控制：确保平台的制造精度，保证使用安全
材料选择：选用优质钢材，确保平台坚固耐用
焊接工艺：采用先进的焊接技术，保证平台结构的稳定性
04
钢爬梯平台的安装和使用要求
钢爬梯平台的安装环境要求
检测频率：每年至少进行一次全面检测，对于重要部位应适当增加检测频率
07
违反钢爬梯平台安全规范的后果和处罚
违反钢爬梯平台安全规范的法律责任和处罚措施
监管部门：国家安全生产监督管理总局负责监督检查全国安全生产工作，各级地方人民政府安全生产监督管理部门负责本行政区域内的安全生产监督管理工作
安装时应遵循施工图纸和规范，确保安装位置准确无误。
安装完成后应进行验收，确保符合安全要求和规范。
钢爬梯平台的使用操作要求
操作人员需经过专业培训，熟悉操作规程
使用前应检查钢爬梯平台的结构、连接件和安全装置是否完好无损
使用时应按照规定的安全操作流程进行，严禁违规操作
使用后应及时清理保养，确保钢爬梯平台的正常使用和寿命
钢爬梯平台的特殊情况处理和应急措施
平台火灾的应急预案
人员受伤或中毒的救援流程
发生故障时的紧急处置措施
遇到恶劣天气时的处理方式
06
钢爬梯平台的验收和检测要求
钢爬梯平台的验收程序和标准
单击此处添加标题
单击此处添加标题
单击此处添加标题
单击此处添加标题
钢爬梯平台的检测方法和频率
检测方法：采用无损检测技术，如超声波检测、磁粉检测等
焊接工艺：焊接质量应符合相关标准，确保无虚焊、漏焊
钢爬梯平台的制造工艺要求
防腐处理：对平台表面进行防锈、喷塑等处理，提高平台的耐久性
精度控制：确保平台的制造精度，保证使用安全
材料选择：选用优质钢材，确保平台坚固耐用
焊接工艺：采用先进的焊接技术，保证平台结构的稳定性
04
钢爬梯平台的安装和使用要求
钢爬梯平台的安装环境要求
检测频率：每年至少进行一次全面检测，对于重要部位应适当增加检测频率
钢爬梯平台安全规范(40页)
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
❖ 常用的钢斜梯倾角与对应ib的aotu.co踏m 步高r、踏步宽g组合（g+2r=600）示例见表 1，其他倾角可按线性插值法确定。
其他可能对梯子使用者造成伤害或妨碍其通过的外部缺陷。
3
在室外安装的钢直梯和连接部分的雷电保护，连接和接地附件应符
GB50057的要求。
无基础的钢直梯，至少焊接两对支撑，将梯梁固定在结构、建筑物或设备上。
4
（当梯梁采用60×10mm的扁钢，梯子内侧净宽度为400mm时，相邻两对支
撑的竖向间距应≤3m。）
前向进出式梯子的顶部踏棍不应省略。梯梁延长段
宜为喇叭型扩大，以使梯梁顶部内侧水平间距≥600
mm，≤760 mm。（成人肩宽约600mm）
6 前向或侧向进出式梯子的梯梁应延长至梯子顶部进 、出平面或平台顶面之上高度不小GB4053.3中规 定的栏杆高度（≥1050mm）。
225—300mm 400—600mm ≤450mm
第一部分 固定式钢梯类别——钢斜梯
斜梯技术标准
固定式钢斜梯技术标准
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
❖ 1、踏板
❖ 2、梯梁
第二部分 钢平台安全管理规范
部分一
Contents Page
固定式钢梯安全管理规范
第一部分 固定式钢梯类别
固 定 式 钢 梯
01
❖ 常用的钢斜梯倾角与对应ib的aotu.co踏m 步高r、踏步宽g组合（g+2r=600）示例见表 1，其他倾角可按线性插值法确定。
其他可能对梯子使用者造成伤害或妨碍其通过的外部缺陷。
3
在室外安装的钢直梯和连接部分的雷电保护，连接和接地附件应符
GB50057的要求。
无基础的钢直梯，至少焊接两对支撑，将梯梁固定在结构、建筑物或设备上。
4
（当梯梁采用60×10mm的扁钢，梯子内侧净宽度为400mm时，相邻两对支
撑的竖向间距应≤3m。）
前向进出式梯子的顶部踏棍不应省略。梯梁延长段
宜为喇叭型扩大，以使梯梁顶部内侧水平间距≥600
mm，≤760 mm。（成人肩宽约600mm）
6 前向或侧向进出式梯子的梯梁应延长至梯子顶部进 、出平面或平台顶面之上高度不小GB4053.3中规 定的栏杆高度（≥1050mm）。
225—300mm 400—600mm ≤450mm
第一部分 固定式钢梯类别——钢斜梯
斜梯技术标准
固定式钢斜梯技术标准
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
❖ 1、踏板
❖ 2、梯梁
第二部分 钢平台安全管理规范
部分一
Contents Page
固定式钢梯安全管理规范
第一部分 固定式钢梯类别
固 定 式 钢 梯
01
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相邻踏棍垂直距离应为225～300mm，且应相等。 最下端踏棍距基准面距离应≤450mm。
3
圆形踏棍直径应≥20mm，≤35mm（便于抓握）。
若采用其他截面形状的踏棍，其水平方向深度不应 小于20 mm。
225—300mm 400—600mm ≤450mm
第一部分 固定式钢梯类别——钢直梯
水平笼箍采用不小于50 ×6 mm的扁钢，立杆 采用不小于40×5 mm的扁钢。
3 水平笼箍应固定到梯梁上，立杆应在水平笼 箍内侧并间距相等，与其牢固连接。
≥40x5mm ≥50x6mm
第一部分 固定式钢梯类别——钢直梯
护笼要求
护笼内侧深度由踏棍中心线起应≥650 mm，
4 ≤800 mm。圆形护笼的直径应为650 ～800
第一部分 固定式钢梯类别——钢直梯
护笼要求
1 护笼宜采用圆形结构，应包括一张水平笼箍 和至少5根立杆。
2
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
≤6m 30°～75°
第一部分 固定式钢梯类别——钢斜梯
斜梯总体要求
3 斜梯内侧净宽度应≥450mm，宜≤1100mm。
单向通行：宜600mm；经常性单向通行及偶尔
双向通行：宜800mm；经常性双向通行：宜
1000mm。
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
垂直水平面时，两梯梁中心线所在平面与水平面倾角应在75°~90°范围内。
2
制造安装工艺应确保梯子及其所有部件的表面光滑、无锐边、尖角、毛刺或 感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
踏步宽g
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿r
第一部分 固定式钢梯类别——钢斜梯
斜梯踏板要求
❖ 顶部踏板的上表面应与平台平面一致，踏板与平台应无间隙。
≥450mm， ≤1100mm
4 在斜梯使用者上方，由踏板突缘前端到上方障
碍物沿梯梁中心线垂直测量距离不小于1200mm。 由踏板突缘前端到上方障碍物的垂直方向距离应 不小于2000mm。
第一部分 固定式钢梯类别——钢斜梯
斜梯踏板要求
❖ 在同一梯段内，踏步高与踏步宽的组合应保持一致。踏步高与踏步宽的组合 应符合式（1）的要求：550≦g+2r≦700……………………（1）式中： g——踏步宽，单位为毫米（mm）； r——踏步高，单位为毫米（mm）。
❖ 3、中间栏杆
❖ 4、立柱
❖ 5、扶手
❖ 6、栏杆
❖ H、梯高
❖ L、梯跨
❖ h1、栏杆高 ❖ h2、扶手高 ❖ h1、梯子倾角 ❖ r、踏板高
❖ g、踏板宽
第一部分 固定式钢梯类别——钢斜梯
斜梯总体要求
1 梯高宜≤5m，单梯段的梯高应≤6m，梯级数宜
≤16。大于5m时宜设梯间平台（休息平台），分
倾角a/（°） 30
35
40
45
50
55
60
65
70 75
r/mm
160 175 185 200 210 225 235 245 255 265
g/mm
280 250 230 200 180 150 130 110 90 70
第一部分 固定式钢梯类别——钢斜梯
斜梯踏板要求
❖ 踏板的前后深度应≥80mm，相邻两踏板的前后方向重叠应≥10mm，≤35mm。 在同一梯段所有踏板间距应相同。踏板间距宜为225～255mm。
≥760
300mm。
非连续性表面 连续性表面
非连续性表面
连续性表面
第一部分 固定式钢梯类别——钢直梯
踏棍及梯樑要求
1 踏棍长度应为400～600mm，同一梯段上应相同。 由于工作面所限，攀登高度在5m以下时，梯子内 侧净宽度可小于400mm，但不应小于300mm。
2
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
段设梯。
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
2 与水平面的倾角应在30°～75°范围内，优选倾
角为30°～35°。偶尔性进入的最大倾角宜为42°。 经常性双向通行的最大倾角宜为38°。
其他可能对梯子使用者造成伤害或妨碍其通过的外部缺陷。
3
在室外安装的钢直梯和连接部分的雷电保护，连接和接地附件应符
GB50057的要求。
无基础的钢直梯，至少焊接两对支撑，将梯梁固定在结构、建筑物或设备上。
4
（当梯梁采用60×10mm的扁钢，梯子内侧净宽度为400mm时，相邻两对支
撑的竖向间距应≤3m。）
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
❖ 常用的钢斜梯倾角与对应ib的aotu.co踏m 步高r、踏步宽g组合（g+2r=600）示例见表 1，其他倾角可按线性插值法确定。
❖ 底部踏板处的梯梁应自踏板突缘向前突出不小于50mm 。
第一部分 固定式钢梯类别——钢斜梯
斜梯扶手要求
扶手应沿着其整个长度方向上连续可抓握。
扶手宜为外径30～50mm，厚壁≥2.5mm的圆形 钢材。对于非圆形钢材的扶手，其周长应为100～ 感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
02
钢斜梯
永久性安装在建筑物或设备上，与水平面成
30°~75°倾角的踏板钢梯
03
盘梯
第一部分 固定式钢梯类别——钢直梯
图例
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
侧面最近的永久性物体的距离应≥
380mm。
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
4
对前向的进出式梯子，顶端踏棍上表面与 到达平台或屋面平齐，由踏棍中心线到前 面最近的结构、建筑物或设备边缘的距离 应为180mm～300mm，必要时应提供引 导平台使通过距离减少至180mm～
5 300 mm，均匀分布。护笼各构件形成的最大
空隙应≤0.4㎡。
≤1500 mm
6 护笼底部距梯段下端基准面应≥2100 mm， ≤3000 mm。
≥2100 mm且 ≤3000 mm
第一部分 固定式钢梯类别——钢斜梯
图例
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
❖ 踏板应采用防滑材料或至少有不小于25mm宽的防滑突缘。应采用厚度不小于 4mm的花纹钢板，或经防滑处理的普通钢板，或采用25×4mm扁钢和小角钢 组焊成的格板或其他等效的结构。（现在室外一般采用钢格栅）
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
钢 爬 梯 平台 标准规 范
汇报人：
时间：
目录页
Contents Page
第一部分
固定式钢梯安全管理规范
感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
第二部分 钢平台安全管理规范
部分一
Contents Page
固定式钢梯安全管理规范
第一部分 固定式钢梯类别
固 定 式 钢 梯
01
钢直梯
永久性安装在建筑物或设备上，与水平面呈 75°~90°倾角，主要构件为钢材制造的直梯 感谢您下载包图网平台上提供的PPT作品，为了您和包图网以及原创作者的利益，请勿复制、传播、销售，否则将承担法律责任！包图网将对作品进行维权，按照传播下载次数进行十倍的索取赔偿！
前向进出式梯子的顶部踏棍不应省略。梯梁延长段
宜为喇叭型扩大，以使梯梁顶部内侧水平间距≥600
mm，≤760 mm。（成人肩宽约600mm）
6 前向或侧向进出式梯子的梯梁应延长至梯子顶部进 、出平面或平台顶面之上高度不小GB4053.3中规 定的栏杆高度（≥1050mm）。
225—300mm 400—600mm ≤450mm
第一部分 固定式钢梯类别——钢直梯
固定式钢直梯技术标准
❖ 1、梯梁：用来安装踏棍或其他横向 承载件的梯
子侧边构件。
❖
