氯离子含量快速测定仪使用说明书
SSWY-810-氯离子含量快速测定仪说明书上课讲义
SSWY-810氯离子含量快速测定仪使用说明书北京盛世伟业科技有限公司SSWY-810智能氯离子含量快速测定仪使用说明书本厂产品是以单片微型计算机为核心、大规模集成电路为外围部件组成的高精度测控设备，软、硬件采用多种抗干扰技术，采用EEPROM存储现场的工作数据，具有停、掉电数据不丢失，使用可靠性高的特点。
一功能特点：1．带背光大液晶屏显示。
2．数据采集速度快。
3．采样数据分辨率高。
4．测试结束后自动打印测试结果。
5．16个按键实现参数设置，方便参数调整。
6．一键实现数据测量。
二．十六个按键功能说明：1．“功能”键：启动数据检测/时钟设置模式功能键；在待机状态下按此键设备将进入数据测量状态，当数据测量完成后设备将自动返回到待机状态，同时显示出测量的结果和打印出测量的结果；在时钟设置模式下按此键切换年月日设置和时分秒设置模式。
2．“取消”键：清除设置窗口中当前设置数据的末尾数功能键；在数据设置状态下，按一下此键清除末尾位设置的数据（在修改数据时需要按此键清除原有的数据后再重新输入数据）。
3. “确认”键：设定/确认/提取功能键；该键的作用是进入设备的设定状态、提取出原存的设定值，待新的设定值修改完成后再按该键确认修改有效并存入设备内存，随即再提取出下一个设定值。
4. “↑”键：切换设定参数/数据正负切换/功能选择功能；在参数选择状态下按此键进行参数选择，在数据输入状态下按此键进行数据正负切换，在检测方法选择状态下,按此键切换检测方法。
5. “↓”键：切换设定参数/数据正负切换/功能选择功能，在参数选择状态下按此键进行参数选择，在数据输入状态下按此键进行数据正负切换, 在检测方法选择状态下,按此键切换检测方法。
6．“退出”键：退出设定状态功能键。
三．设备参数的设定：1．在测量状态下“确认”键，设备进入设置密码输入窗口此时按照设备的提示按数字键输入对应的密码值，当调整完成后按“确认”键确认设备将进入对应的设置状态（若密码输入错误设备将返回到测量状态）；a.密码输入窗口：密码对照表如下：2．基本参数设置：a.若检测方法为体积，设置窗口如下：1．设置过程：在参数选择状态下可以按“↑”、“↓”选择要设置的参数（被选择的参数将反色显示），然后按“确认”键设备进入参数输入状态（此时其后面的数据也反色显示），此时可以按“取消”键删除原有的数据，然后按数字键输入要设置的数据，当调整完成后按“确认”键确认，设备存入当前的设置结果并返回到参数选择状态；可以重复以上的操作设置其它参数；在参数选择状态下按“退出”键设备将保存所有的设置数据并退出设置状态，若30秒内不按任何按键设备也将退出设置状态但对应的参数不被保存。
氯离子测定仪使用说明
氯离子测定仪使用说明一、引言氯离子测定仪是一种用于快速测定水样中氯离子浓度的仪器。
本文档旨在提供关于氯离子测定仪的详细使用说明，包括仪器的操作流程、注意事项以及常见故障排除方法。
二、仪器介绍1. 仪器外观氯离子测定仪外观整洁、紧凑，具备简洁易懂的操作面板。
仪器包含显示屏、按键、进样口等组件。
2. 仪器原理氯离子测定仪采用离子选择电极和电位差测量技术，通过测量样品中氯离子与电极发生的电位变化来确定氯离子的浓度。
三、准备工作1. 样品处理从水源中取样后，需要将水样进行过滤，去除悬浮固体和杂质。
然后，使用注射器将样品注入仪器的进样口。
2. 仪器准备将氯离子测定仪接入电源，并根据需要连接外部电脑或打印机。
确认仪器的电源和通讯接口正常连接。
四、操作流程1. 启动仪器按下仪器的电源开关，待显示屏亮起后，系统进行自检，检查仪器是否正常工作。
2. 设置参数根据样品的特性，按照操作面板上的指引设置相应参数，如测量单位、测量范围等。
3. 进样将处理好的样品注入仪器的进样口，确保样品充分与电极接触。
4. 开始测量选择测量开始按钮，并等待仪器自动完成测量过程。
待测量结果稳定后，记录结果或进行后续处理。
5. 清洗仪器每次测量完成后，使用纯水进行电极的清洗，确保下一次测量结果的准确性。
6. 关闭仪器测量结束后，按下仪器的电源开关关闭仪器。
五、注意事项1. 使用前确保样品处理正确，避免悬浮固体和杂质进入仪器，影响测量结果的准确性。
2. 操作时要轻拿轻放，避免对仪器造成损坏。
3. 避免与水或其他液体直接接触，防止仪器受潮。
4. 定期对仪器进行维护保养，清洗电极和更换试剂，以确保仪器的正常工作。
5. 使用过程中如有任何异常情况，立即停止使用并与售后服务部门联系。
六、常见故障排除方法1. 若仪器不能正常启动，首先检查电源是否连接稳定，如有需要可以更换电源或检修电源线路。
2. 如果仪器显示异常，或无法正确测量样品，可尝试重启仪器，或者根据用户手册进行故障诊断。
混凝土氯离子含量快速测定仪使用方法
混凝土氯离子含量快速测定仪使用方法
嘿！今天咱们来聊聊混凝土氯离子含量快速测定仪的使用方法呀！
首先呢，在使用这神奇的测定仪之前，咱们得把准备工作做好哇！要仔细检查仪器的外观，看看有没有破损或者零件缺失的情况呢。
还要确保仪器的电源充足，不然中途没电可就麻烦啦！
接下来，就是样品的采集和处理啦。
从混凝土中采集的样品要具有代表性，哎呀呀，这可是得到准确结果的关键一步哟！把采集回来的样品进行研磨、过筛，处理得越精细，测定的结果就越准确呢。
然后呢，打开测定仪的电源开关，仪器会进行初始化和自检。
这时候咱们可别着急，耐心等待一会儿呀。
等到仪器显示正常，就可以进入下一步操作啦。
将处理好的样品放入测定仪的专用容器中，注意不要放得太多或者太少，要按照仪器的要求来哟。
然后加入适量的试剂，这试剂的选择和用量也是有讲究的呢，一定要严格按照说明书来操作。
操作过程中，要留意仪器上的各种指示灯和显示屏的信息。
如果出现异常情况，比如说指示灯闪烁或者显示屏报错，哎呀呀，别慌张，先仔细查看说明书或者联系厂家的技术支持。
再说说数据的读取和记录吧。
当测定完成后，仪器会显示出混凝土中氯离子的含量。
这时候要认真记录下来，可不能马虎哟！同时，为了保证数据的准确性，最好进行多次测定，然后取平均值呢。
还有呀，使用完测定仪后，要及时对仪器进行清洁和保养。
把残留的样品清理干净，仪器的表面也要擦拭干净，这样可以延长仪器的
使用寿命哟！
哇！总之，使用混凝土氯离子含量快速测定仪需要认真仔细，严格按照操作步骤来，才能得到准确可靠的结果呀！相信大家只要掌握了这些方法，就能轻松应对测定工作啦！。
氯离子测定仪使用说明

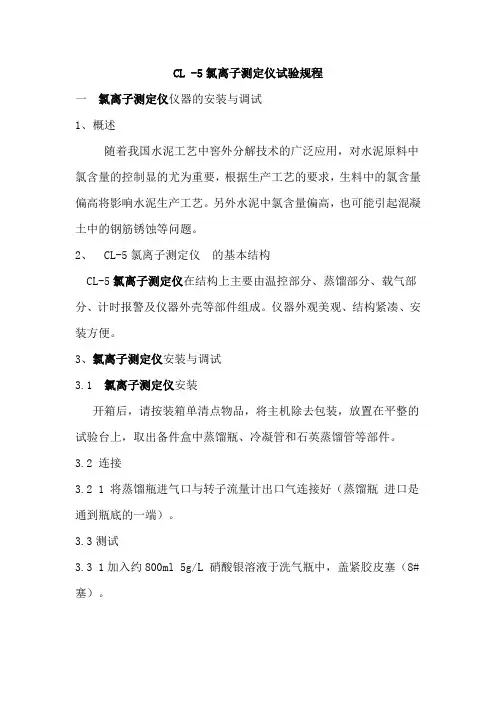

CL -5氯离子测定仪试验规程一氯离子测定仪仪器的安装与调试1、概述随着我国水泥工艺中窖外分解技术的广泛应用，对水泥原料中氯含量的控制显的尤为重要，根据生产工艺的要求，生料中的氯含量偏高将影响水泥生产工艺。
另外水泥中氯含量偏高，也可能引起混凝土中的钢筋锈蚀等问题。
2、 CL-5氯离子测定仪的基本结构CL-5氯离子测定仪在结构上主要由温控部分、蒸馏部分、载气部分、计时报警及仪器外壳等部件组成。
仪器外观美观、结构紧凑、安装方便。
3、氯离子测定仪安装与调试3.1 氯离子测定仪安装开箱后，请按装箱单清点物品，将主机除去包装，放置在平整的试验台上，取出备件盒中蒸馏瓶、冷凝管和石英蒸馏管等部件。
3.2 连接3.2 1 将蒸馏瓶进气口与转子流量计出口气连接好（蒸馏瓶进口是通到瓶底的一端）。
3.3测试3.3 1加入约800ml 5g/L 硝酸银溶液于洗气瓶中，盖紧胶皮塞（8#塞）。
3.3 2 将50ml锥形瓶放在冷凝管下端，冷凝管下端的硅胶管插入锥形瓶溶液中，用以承受蒸馏液，锥形瓶可斜置，便于硅胶管插入溶液中。
3.3 3将石英蒸馏管放入5ml蒸馏液，连接好蒸馏管进出口部分（连接管不要太长，）盖上炉盖。
3.3 4开机：打开电源，设定温度控制仪温度250-260摄氏度打开温度开关，打开气泵开关（计时器同时倒计时）。
调节气体流量计，控制气体流量50-200ml/min（控制气体流速4~5个/S），此时锥形瓶中应有连续的气泡产生。
否则检查气路是否漏气，3.3 6关机：依次关上温度开关，关上气泵开关，关上电源开关。
3.4 维修如出现炉子不升温等问题时，按图3电路原理图检修，并按图4线路图检查，3.5 注意事项3.5 1做实验时，检查气路是否连接好，是否有漏器现象。
3.5 2 开机和关机时一定按操作步骤进行。
二、氯离子测定仪水泥及其原料中氯的化学分析方法1、使用范围本方法规定了采用硝酸蒸馏-硝酸贡滴定法测定水泥及其原料中氯的化学分析方法，本方法使用于水泥及其原料中的氯含量的测定。
氯离子测定仪操作说明
氯离子测定仪操作说明1.1仪器准备工作：打开电源开关，设定温度控制仪温度250℃—260℃，打开温度控制仪开关。
1.2测定：向50 mL加入约3mL水及5滴（C HNO3=0.5 mol/L）硝酸，放在冷凝管下端以承接蒸馏液，冷凝管下端的硅胶管插于锥形瓶的溶液中。
称取约0.3g试样，精确至0.0001g，置于已烘干的石英蒸馏管中，勿使试料粘附于管壁。
向蒸馏管中加入5滴过氧化氢（30%）溶液，摇动后加入5mL磷酸，套上磨口塞，摇动待试料分解产生的CO2气体大部分逸出后，将固定架套在石英蒸馏管上，并将其置于温度250℃—260℃的测氯蒸馏装置炉膛内，迅速的以硅橡胶管连接好蒸馏管的进出口部分（先连出气管，后连进气管），盖上炉盖。
开动气泵，调节气流速度在100-200mL/min。
蒸馏10min-15min后关闭气泵，拆下连接管，取出蒸馏装置于试管架内。
用乙醇吹洗冷凝管及其下端于锥形瓶内（乙醇）向其中加入1-2滴溴酚蓝指示剂，用NaoH（4.1）溶液调至溶液呈蓝色，然后用HNO3（4.2）调至溶液刚好变黄，再过量1滴（PH约为3.5），加入10滴二苯偶氮碳酰肼指示剂（4.4.4），用硝酸汞标准滴定溶液滴定至樱桃红色出现。
进行试样分析时，同时进行空白试验。
使用相同量的试剂，不加入试样，按照相同的测定步骤进行试验，计算时对得到的测定结果进行校正。
1.3结果表示与计算：氯离子的含量按式计算：Xcl- = [Tcl-(V6—V5)×100]/（m×1000）式中：Xcl- ——氯离子的质量分数%Tcl-——每毫升硝酸汞标准滴定溶液相当于氯离子的毫克数（mg/mL）V5 ——空白试验消耗硝酸汞标准滴定溶液的体积（mL）V6 ——滴定时消耗硝酸汞标准滴定溶液的体积（mL）m ——试样的质量，单位为克（g）2、允许差：氯离子测定结果的允许差同一试验室的允许差是指：同一分析人员同一试样时，应分别进行两次测定，两次分析结果之差应符合允许差规定。
氯离子测定仪说明书
滴定终点电位标定：将盛有空白溶液的烧杯放在滴定台上，按照（1）规定连接好滴定装置。先以0.03ml/s速度滴入预先制作的滴定微分曲线所确定的标定滴定终点电位标准硝酸银滴入量，记下此时电位，作为滴定终点电位。
样品溶液滴定：将盛有样品溶液的烧杯放在滴定台上，按照（1）规定连接好滴定装置。先以0.05ml/s的速度滴入标准硝酸银溶液，留心观察毫伏计显示的毫伏数，当电位接近标定的终点电位时，以0.02ml/s速度滴定直至到达标定的终点电位。搅拌1min后记下硝酸银加入量及实际终点电位。计算结果时，实际终点电位每偏离标定的终点电位±1mv,应扣除±0.01ml硝酸银的滴入量，但偏离数不能超出±3mv,否则应再加入0.50ml标准氯化钠溶液重新滴定。
1．按图1所示，装配好全套仪器装置，连接电路、气路和冷却水。将单节高温炉升温至1100℃，往1号吸收瓶加入约30ml蒸馏水。2号吸收瓶加入约20ml蒸馏水。开通冷凝管冷却水。塞紧进样推棒橡皮塞，调节氧气流量为500ml/min，检查是否漏气。
2．高温水解样品：
准确取空气干燥煤样0.5（±0.0002）g于瓷舟中，再用适量石英砂铺盖在上面。把瓷舟放入燃烧管，插入进样推棒，塞紧橡皮塞，通入氧气和水蒸气。把瓷舟前端推到300℃温度区，此后在15min内分三段（300℃、600℃、800℃各停留5min）把瓷舟推到恒温区(1100±10℃)并停留15min。整个操作过程中应控制水蒸气发生器水的蒸发量为2ml/min.
九、测定结果的计算
煤中氯的含量按以下公式计算，测定结果修约到小数后第三位。 NhomakorabeaClad=
式中：Clad-空气干燥煤中氯含量.%；
V1-标定终点电位的硝酸银用量.ml；
氯离子含量测定仪_说明文档
氯离子含量测定仪说明书一、硬件介绍硬件说明：STM32F103开发板、M100迪文触摸屏(大屏)、18B20、滑动变阻器(1). STM32F103开发板是整个开发过程的硬件平台。
(2). 迪文触摸屏是氯离子含量测定仪的操作及显示界面(HMI)。
(3). 18B20用于环境温度测量。
(4). 滑动变阻器用于在开发过程中替代实际工作中的检测溶液，通过旋转滑动变阻器的旋钮提供不同大小的的测量电压。
硬件接口说明：1、开发板的串口2与触摸屏的串口通过交叉串口连接线连接2、18B20(假设当观察者面对18B20扁平面即有字面时，从左到有依此编号1,2,3，分别问地端、DQ段、VCC端)1号管脚接地(External IO中最右侧，远离1，2，IO0—IO7的两个管脚均为地)，2号管脚与3号管脚之间串接一个4.7K电阻，2号管脚接External IO中的IO1，3号管脚接VCC3.3(External IO中的IO7与地端之间的VCC3.3口)18B20脚1的GND18B20脚2的DQ----------IO1--------PA018B20脚3的Vcc ----------------------Vcc3.33、滑动变阻器(面对滑动变阻器有字面时，从左至右依此为3,2,1号管脚，分别是VCC 引脚、数据引脚、接地引脚)1号引脚接地(与18B20的地段并排为地)，2号引脚接External IO0，3号引脚接VCC(与18B20相同，因为开发板的External IO只有一个VCC3.3 ，故可以自己焊接再引出一个VCC3.3接头)滑变1脚GND滑变2脚Data-------- IO0--------PC3滑变3脚Vcc ----------------------Vcc3.3二、原理说明测定仪主要是确定溶液中氯离子的浓度。
标定过程是为了确定氯离子浓度和电极电位的线性关系，即确定线性方程y=kx+b 中的两个系数：k 、b 。
氯离子测定仪说明书
弘扬高科技企业之宗旨凭籍卓越质量品质迅速风靡煤质设备市场奉行低价位之经营策略遵循无限服务理念全面拓展煤质设备领域YXFL-6H氟氯离子测定仪使用说明书中国·河南市永心电子科技制造用心服务永心目录第一章简介01.1产品概述01.2测试原理11.3功能特点11.4技术参数1第二章结构组成与安装22.1仪器连接图示22.2设备安装步骤32.3安装注意事项4第三章试剂和材料的准备53.1试剂和材料5第四章仪器操作64.1控制面板介绍64.2显示界面介绍7第五章实验步骤操作85.1仪器准备85.2燃烧水解85.3电位测量9第六章结果计算106.1结果表达106.2方法的精密度11第七章常见故障及处理方法11第一章简介1.1产品概述氯是煤中的有害元素，煤在燃烧过程中，煤中氯大部分以氯化氢或有机氯化物等气态释放，对工业利用和环境污染具有直接或潜在的危害。
煤中氯含量也是评价煤炭品质主要指标之一。
因此，研究准确、快速检测煤中氯含量是十分必要的。
本实验设备采用高温燃烧水解法所得到氯离子样品溶液，以银为指示电极，银-氯化银为参比电极，用硝酸银电位法直接滴定冷凝液中的氯离子浓度，根据硝酸银标准溶液用量计算出煤中的氯含量，符合国标GB/T 3558-2014《煤中氯的测定方法》的要求。
1.2测试原理煤样和少量石英砂混合，在1100℃高温下与氧气和水蒸气混合气流中燃烧和水解，煤中氯全部转换为氯化物进入了冷凝水中并定量地溶于水中，以银为指示电极，银-氯化银为参比电极，用硝酸银电位法直接滴定冷凝液中的氯离子浓度，根据硝酸银标准溶液用量计算出煤中的氯含量。
1.3功能特点●采用中文液晶显示，界面友好，操作简单。
●采用PID控制炉流，控温精度高，有效延长硅碳管使用寿命。
●测温采用高精度、低温漂元器件，保证了测温的长期准确性。
●支持定时送样提醒功能。
●支持故障自诊断功能，超温保护功能。
●蒸发量调节电位器采用TOCOS电位器，线性度高，使用寿命长。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氯离子含量快速测定仪使用说明书
氯离子含量快速测定仪概述
氯离子是诱发钢筋锈蚀的重要因素，为了避免钢筋过早锈蚀，混凝土原材料中氯离子含量的控制相当严格。
我国部分规范明确要求混凝土在选配砂子、骨料、水泥、外加剂、拌和水等混凝土原材料的时候，必须进行氯离子含量的测试，从根本上避免将过量氯离子带入混凝土中。
我公司生产的氯离子快速测定仪正是测定新拌混凝土中氯离子浓度的实验室电化学分析仪器，氯离子选择电极为指示电极，再辅以适当的参比电极，一起插入待测溶液中，构成供测定用的电化学系统。
氯离子含量快速测定仪适用范围及执行标准
执行标准：?《水运工程混凝土试验规程》?JTJ270-98
测试指标：氯离子浓度、质量百分比
适用范围：实验室检测氯离子含量，控制及防止钢筋发生过早腐蚀，快速检测混凝土、砂石子、水泥等无机材料的水溶性氯离子含量，结合混凝土中氯离子扩散系数，可对混凝土结构寿命、钢筋锈蚀寿命进行预测。
氯离子含量快速测定仪功能特点
采用采用离子选择电极法（ISE[工业电器网-cnelc]法），人机界面采用一键式编码开关和128*64液晶显示面板，高速低噪热敏式微打。
一键快速测试，全中文导航式提示菜单，操控直观方便。
是测定混凝土、砂石子、外加剂、拌和水等材料水溶性氯离子含量的最佳选择。
产品具有运行快、操作简单，稳定性高、应用范围广等特点，同时适合于科研、检测、和实验室做水溶性氯离子含量检测与测试。
氯离子含量快速测定仪主要技术参数
1、氯离子浓度测量范围：5*-1mol/L。
2、pH范围：2---6 pH
3、温度范围：室温
4、响应时间： 2分钟
5、输出方式：可选配打印输出
6、输入电源：AC/220V
7、分辨率： 1mV
8、输入阻抗： 1 1012
氯离子含量快速测定仪配置
1、氯离子选择电极
2、参比电极：饱和甘汞电极（L）
3、两种溶液（L和L）各250ml
4、电极支架
5、制样用化学试剂（用户选配）
氯离子含量快速测定仪操作规程
（一）电极校准
1、检查设备连接，打开软件。
2、清洗电极：将活化好的电极置于清洗瓶中，用去离子水清洗3
次，清洗后的水倒掉。
3、用滤纸小心拭干电极表面。
4、打开CLU-H测试软件，点击“工具”菜单下的“仪器校准”选
项，确认标准溶液的个数为两种。
5、用两个标准溶液校准电极时，依次选取50－150ml（根据容量
瓶的大小）的×10-4、×10-3Mol/L NaCL标准溶液置于事先清洗干净并且干燥的烧杯中，适量添加电极稳定液（1～2ml），将电极由稀到浓的顺序插入标准溶液。
6、完成两次校准测量后，“校准曲线图”中出现一条直线，即完成
了电极的校准。
（二）、试样液体浓度和氯离子克重的测重
1、对校准后的电极进行三次清洗并用滤纸擦干。
2、打开试验图标，根据软件要求依次输入试样信息：送检单位、送检日期、测试单位、测试人、试样名称、试样种类、试样重量（g）、溶液体积（ml）。
此处所用试样重量即粉末试样的净重，溶液体积即为稀释用的水的体积。
3、每个待测样品在测试之间，应该适量添加电极稳定液（1～2ml），此步骤与电极标定之前，往标准溶液中添加电极稳定液同时进行，并且尽量保证一次实验过程中往每个溶液瓶中添加的电极稳定液的量相同。
4、试样信息输入后，点击“确认”即可自动进行任务测量。
等待3-5分钟，测试完成。
5、对于多个试样，软件可进行连续测量。
测量之间要对电极进行三次清洗。
6、试样测量时需要均匀晃动试样溶液，或将试样溶液放置在磁力搅拌器上搅拌测量。
7、同一个测试对象不能连续测量。
如果需要连续测量需将溶液封闭静停3小时以上或磁力搅拌30分钟以上。
提示：
8、要得到准确测量数据，在实际测量时，做好能使待测溶液的氯离
子浓度不超过或相近于校准溶液的浓度范围。
如用户待测溶液的氯离子浓度远离校准电极的标准溶液浓度范围，请您调整待测试样的原始重量与配入水的比例，使测量出的氯离子浓度范围包含在电机校准时的标准溶液浓度范围之内。
（3）氯离子含量的选取
取误差在20%以内的三个平行试样的平均值作为待测试样中的氯离子含量值。
