开发商暖通设计管理工作要点

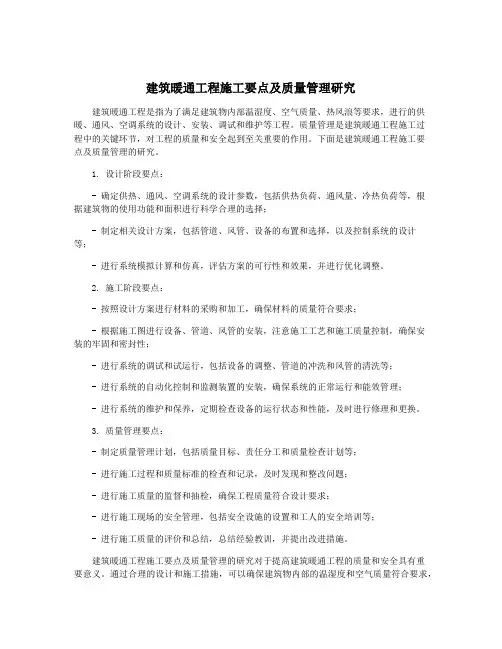

建筑暖通工程施工要点及质量管理研究
建筑暖通工程施工要点及质量管理研究建筑暖通工程是指为了满足建筑物内部温湿度、空气质量、热风浪等要求，进行的供暖、通风、空调系统的设计、安装、调试和维护等工程。
质量管理是建筑暖通工程施工过程中的关键环节，对工程的质量和安全起到至关重要的作用。
下面是建筑暖通工程施工要点及质量管理的研究。
1. 设计阶段要点：- 确定供热、通风、空调系统的设计参数，包括供热负荷、通风量、冷热负荷等，根据建筑物的使用功能和面积进行科学合理的选择；- 制定相关设计方案，包括管道、风管、设备的布置和选择，以及控制系统的设计等；- 进行系统模拟计算和仿真，评估方案的可行性和效果，并进行优化调整。
2. 施工阶段要点：- 按照设计方案进行材料的采购和加工，确保材料的质量符合要求；- 根据施工图进行设备、管道、风管的安装，注意施工工艺和施工质量控制，确保安装的牢固和密封性；- 进行系统的调试和试运行，包括设备的调整、管道的冲洗和风管的清洗等；- 进行系统的自动化控制和监测装置的安装，确保系统的正常运行和能效管理；- 进行系统的维护和保养，定期检查设备的运行状态和性能，及时进行修理和更换。
3. 质量管理要点：- 制定质量管理计划，包括质量目标、责任分工和质量检查计划等；- 进行施工过程和质量标准的检查和记录，及时发现和整改问题；- 进行施工质量的监督和抽检，确保工程质量符合设计要求；- 进行施工现场的安全管理，包括安全设施的设置和工人的安全培训等；- 进行施工质量的评价和总结，总结经验教训，并提出改进措施。
建筑暖通工程施工要点及质量管理的研究对于提高建筑暖通工程的质量和安全具有重要意义。
通过合理的设计和施工措施，可以确保建筑物内部的温湿度和空气质量符合要求，提高建筑物的舒适度和使用效果。
通过严格的质量管理，可以避免施工过程中出现的质量问题和安全隐患，确保工程的质量和安全。
这不仅对建筑暖通工程施工单位和建筑物业主具有直接经济利益，同时也对建筑行业的可持续发展和人们的健康和生活质量有着积极的影响。
暖通设计岗位职责
暖通设计岗位职责暖通设计岗位职责11、根据公司领导、项目负责人和专业负责人的安排制定本专业设计进度计划，按时完成所承担的设计任务。
2、在设计中严格执行设计规范、规程、行业标准及有关法规，对设计质量负主要责任。
3、认真研究设计基础资料，领会建设方设计意图，掌握设计标准，做好所承担项目的`设计工作，解决工程设计中的相关技术问题。
4、认真自校图纸，提高出图质量，对专业负责人、审核人及各位领导提出的意见应该认真修改，如果对专业负责人、审核人及各位领导提出的修改意见有异议，应认真、耐心的解释经过讨论取得一致意见后方可出图。
5、做好与其它专业的配合协调工作，按时向相关专业提供设计配合资料，认真落实设计条件。
6、配合工程施工和验收，处理现场设计问题，负责设计图纸的变更事宜，做到变更有根有据。
7、遵守国家法律法规，遵守公司的各项管理制度，遵守设计职业道德，对公司所掌握的核心技术按规定做到保密。
暖通设计岗位职责2岗位职责：1、负责超高层项目的暖通设计，能够准确理解项目要求，提供可行性设计图纸、施工方案和建议；2、负责超高层项目的设计管理，组织设计成本控制、设计变更管理工作；3、负责本项目施工图设计审核以及各阶段设计任务书中涉及暖通专业的工作，统筹管理施工现场，督导按图施工。
4、对于其他设计单位给出的`暖通设计方案和图纸进行审核。
5、在项目实施阶段协调各方面工作。
任职要求：1、本科以上暖通设计专业，10年以上设计工作经验2、担任过超高层或其他大中型商业地产暖通设计的负责人，有大型综合体工作经验者优先。
3、需具备较强的方案创作能力以及沟通及协调能力，熟练掌握建筑专业常用软件；4、拥有较好的职业素养，爱岗敬业。
暖通设计岗位职责3岗位职责：负责公司新风净化、除湿系统设计。
能去现场与客户沟恰设计方案。
任职要求：暖通相关专业毕业有从事通风空调工作经验或暖通空调学校毕业生。
大专以上学历。
熟练cad等专业设计软件。
请看好任职要求再投简历。
开发商暖通设计管理工作要点
开发商暖通设计管理工作要点1. 综述为了保证开发商项目的暖通设计工作的高效、顺利进行，须对暖通设计管理工作进行有效的组织和管理。
本文档将从以下几个方面探讨开发商暖通设计管理的要点。
2. 确定项目需求在开始暖通设计管理工作之前，开发商需要明确项目的需求和要求。
这包括确定建筑物的用途、规模、功能需求等，确保暖通系统能够满足建筑物的整体设计和使用需求。
3. 寻找合适的设计团队开发商需要与经验丰富、专业能力强的设计团队进行合作。
设计团队需要熟悉暖通设计相关的规范、标准，并能够提供合理和符合项目需求的设计方案。
4. 制定工作计划在开始暖通设计工作之前，开发商需要和设计团队一起制定详细的工作计划。
计划中应包括设计工作的时间表、里程碑和关键任务，以确保设计工作的有序进行。
5. 暖通设计方案评审设计团队应提交完整的暖通设计方案，开发商需对其进行评审。
评审过程中应重点考虑设计方案的可行性、经济性和环境友好性，并与设计团队共同讨论和确定最终的设计方案。
6. 监督施工过程开发商需要监督暖通设计方案的实施过程，确保施工符合设计要求，并及时发现和解决施工中的问题。
开发商可以委托专业的监理机构进行监督，以提升施工质量和效率。
7. 完成验收和质量保证设计工作完成后，开发商需进行暖通设备的验收工作。
验收过程中应对设备的安装质量、功能性能、调试情况等进行检查，确保设备符合设计要求和使用需求。
8. 建立暖通设备维护管理制度为了保证建筑物暖通设备的长期运行和维护，开发商需要建立相应的维护管理制度。
这包括定期维护保养、故障处理、能耗监控等，以确保设备的正常运行和经济高效。
9. 做好工程档案管理开发商需要做好工程档案管理工作，包括整理、归档和保管相关的工程文件和资料。
这些档案将作为未来设备维护和改造的重要参考，需妥善保存和管理。
10. 不断优化和改进暖通设计管理工作需要不断进行优化和改进，以适应不断变化的市场需求和技术发展。
开发商应与设计团队保持良好的沟通和合作，持续改进施工质量和效率。
商业综合体暖通专业设计管控要点
商业综合体暖通专业设计管控要点1.设计准则和标准：在商业综合体暖通专业设计中，需要遵循相关的设计准则和标准，如国家相关标准、设计规范和行业规范等。
这些标准和规范包括设计参数、设计计算方法、设备选择和系统设计等，对于保证设计质量和系统性能至关重要。
2.热负荷计算：商业综合体暖通专业设计的第一步是进行热负荷计算。
热负荷计算是根据建筑的尺寸、用途、朝向、外墙材料、窗户和门等因素，计算建筑物所需的供暖和制冷能力。
合理准确的热负荷计算是设计的基础，可以避免供暖和制冷系统的不足或浪费。
3.空调系统设计：商业综合体的空调系统设计需要根据建筑的特点和使用要求进行细致的规划。
例如，制定冷暖分户的设计方案，灵活配置新风系统和排风系统，确保室内空气质量。
此外，需要合理选择空调设备，如空调机组、风机盘管、风机等，并进行系统的供排气设计和管道布局。
4.供暖设计：商业综合体的供暖设计需要考虑建筑物的保温性能，确保室内温度的舒适和节能效果。
设计阶段应该确定供暖源和热源设备的选择，设计合理的配管和供暖系统布局，并进行供暖管道的热损失计算。
5.给排水设计：商业综合体的给排水系统设计需要合理规划供水和排水管道的布局和管径选择，确保水的供应和排放的稳定性和安全性。
同时，需要进行排水管道的坡度设计和设备的选择，如抽水设备、阀门、水泵等。
6.控制系统设计：商业综合体暖通专业的控制系统设计需要根据建筑物的需求，配置合适的自动化控制设备。
设计阶段应该考虑到自动控制的逻辑和系统的互联性，确保系统的安全性和高效性。
7.节能设计：商业综合体暖通专业设计应该注重节能设计，采用节能措施和技术。
例如，合理利用太阳能和地源能等可再生能源，采用高效的设备和系统，优化管道布局和隔热材料的使用等。
8.安全性设计：商业综合体暖通专业设计阶段需要考虑系统的安全性。
包括设备的选择和安装、系统的防火和防爆设计、设备的定期维护和检查等，确保系统的安全运行和使用。
以上是商业综合体暖通专业设计管控的一些要点。

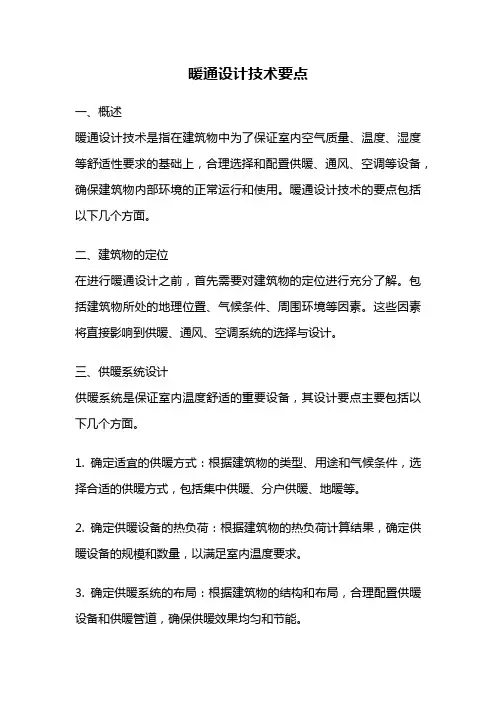

暖通设计技术要点
暖通设计技术要点一、概述暖通设计技术是指在建筑物中为了保证室内空气质量、温度、湿度等舒适性要求的基础上，合理选择和配置供暖、通风、空调等设备，确保建筑物内部环境的正常运行和使用。
暖通设计技术的要点包括以下几个方面。
二、建筑物的定位在进行暖通设计之前，首先需要对建筑物的定位进行充分了解。
包括建筑物所处的地理位置、气候条件、周围环境等因素。
这些因素将直接影响到供暖、通风、空调系统的选择与设计。
三、供暖系统设计供暖系统是保证室内温度舒适的重要设备，其设计要点主要包括以下几个方面。
1. 确定适宜的供暖方式：根据建筑物的类型、用途和气候条件，选择合适的供暖方式，包括集中供暖、分户供暖、地暖等。
2. 确定供暖设备的热负荷：根据建筑物的热负荷计算结果，确定供暖设备的规模和数量，以满足室内温度要求。
3. 确定供暖系统的布局：根据建筑物的结构和布局，合理配置供暖设备和供暖管道，确保供暖效果均匀和节能。
四、通风系统设计通风系统是保证室内空气质量的重要设备，其设计要点主要包括以下几个方面。
1. 确定通风方式：根据建筑物的类型和使用需求，选择适宜的通风方式，包括自然通风、机械通风和混合通风等。
2. 确定通风量：根据建筑物的使用人数和空气质量要求，计算出合理的通风量，以确保室内空气清新。
3. 确定通风设备的规模和布局：根据通风量计算结果，确定通风设备的规模和数量，并合理布局，以实现室内空气的均匀分布。
五、空调系统设计空调系统是保证室内温度、湿度和空气质量的重要设备，其设计要点主要包括以下几个方面。
1. 确定空调方式：根据建筑物的类型和使用需求，选择适宜的空调方式，包括中央空调、分体空调和多联机空调等。
2. 确定空调设备的规模和数量：根据建筑物的热负荷和冷负荷计算结果，确定空调设备的规模和数量，以满足室内温度和湿度要求。
3. 确定空调系统的布局：根据建筑物的结构和布局，合理配置空调设备和空气管道，确保室内空调效果均匀和节能。
房地产公司销售暖通专业要求
房地产公司销售暖通专业要求(一)空调与通风1、会所及商业等配套设施进行中央空调系统设计；2、冷却塔及空调机的设置位置应考虑到其噪音对环境的影响；3、住宅进行分体壁挂或柜式分体空调设计，同时三房以上大户型增加户式中央空调设计，空调设计包含空调室内外机、冷媒管、冷冻水管及冷凝水管等布置；4、住宅空调设计应考虑空调的最佳效果及设备管道对室内的影响；5、空调室外机搁板的位置及大小、空调室内机的安装位置、冷媒管冷冻水管及冷凝水管的预留管预留洞均须根据空调机选型提交土建专业进行设计，空调室外机搁板的位置务必考虑到空调室外机的尺寸大小及安装方便；6、空调室内机的安装位置应比室外机安装位置高，空调室外机不应重叠安装；7、空调室外机若采用百叶或其它材料遮挡，须充分考虑空调室外机的散热问题，空调专业须将空调室外机左右前方的遮挡物的设置要求提交土建专业进行设计；8、住宅大堂、消防控制中心、电梯机房、物业管理用房、值班室、小型商铺等根据建筑形式分别进行空调设计；9、所有分体壁挂或柜式分体空调室内外机之间的冷媒管长度不应大于4米；10、地下汽车库及各设备用房进行机械送排风系统设计；IK住宅卫生间、公共卫生间、电梯机房等进行机械排风系统设计；12、住宅厨房进行变压式排油烟系统设计；13、公共厨房进行排油烟及通风系统设计；14、会所等淋浴间由给排水专业进行太阳能热水系统设计；15、发电机房必须进行环保治理设计，发电机烟气采取湿式处理，烟气须排至建筑物最高点以上；16、进行室内泳池锅炉房设计，包含所有设备及管道系统，充分考虑锅炉烟气的排放及管路与给排水专业的接驳；17、严格按《高层民用建筑设计防火规范》及市消防局有关规定进行防排烟系统设计；18、建筑专业采用开窗进行自然排烟的楼梯间及前室需要考虑天井的烟囱效应及开窗位置与相邻设施的防火距离；19、采用开窗进行自然排烟的防烟楼梯间每五层有效可开启窗面积之和必须大于五平方米，请建筑专业核实；20、采用开窗进行自然排烟的防烟楼梯前室及消防电梯前室有效可开启窗面积必须大于二平方米，请建筑专业核实；21、采用开窗进行自然排烟合用前室有效可开启窗面积必须大于三平方米，请建筑专业核实；22、按人防规范和市人防有关规定进行人防设计;23、土建专业进行地下室各专业设备及管道综合布置设计，暖通专业配合；24、建筑专业设计的空调室外机位应仅上下为稔板，其余面均应开敞通透，以保证空调室外机通风散热良好；25、空调专业与其它专业之间的条件图等往来资料均须经甲方审核确认；26、须在规定时间内向甲方提供设计计算书；27、分批对设计文件图纸进行设计、校对及审核，分批提供给我司进行确认，以节省时间缩短设计周期；28、初步设计文件包含图纸及CAD电脑光盘等，初步设计文件除须按国家及市有关规范进行设计外，图纸须包含：图纸目录、每层平面图、剖面图、立面图、设备用房及设备管道布置大样图、管道井大样图、系统图、流程图、图例、设备及材料表、设计说明等。
暖通工程施工要点及质量管理探讨
暖通工程施工要点及质量管理探讨在建筑工程中，暖通工程是非常重要的一项工程。
暖通工程主要涉及建筑物内通风、空气调节、供暖、供热水等方面的工程，这些方面对于建筑物内部的舒适度、温度和温度调节都非常重要。
本文将重点讨论暖通工程的施工要点及质量管理。
1. 设计合理性暖通工程的设计是施工过程中非常重要的一项工作，合理的方案可以协调建筑物内部的温度和湿度，减少能源的浪费。
在进行暖通工程施工的时候，需要对设计方案进行充分的审查和确认，确定方案的合理性，检查是否存在矛盾和不合理的设计。
2. 施工现场管理暖通工程的施工需要在建筑施工中进行同时进行。
在施工过程中，需要进行严格的管理，规范施工的流程。
施工现场要保持整洁，施工人员要穿戴好劳保用品，严格遵守施工安全规范，采取相应的安全措施，确保施工过程的顺利。
3. 收集资料在施工过程中，应收集有关暖通工程施工的相关资料，包括设计图纸、技术资料等，以便及时修改方案和解决施工过程中的问题。
4. 质量控制暖通工程在施工过程中，需要严格按照设计方案进行施工，质量控制要求高。
在施工过程中，要检查材料的质量和数量是否符合设计要求，是否达到产品的标准，确保产品的质量和安全。
在施工过程中，要建立完善的质量控制体系，监督施工质量。
5. 维护工具在施工过程中，需要保持维护工具的清洁和完好。
维护工具的清洁和完好可以确保施工人员的安全性、施工的质量和效率。
二、质量管理1. 预防工作在施工过程中，质量管理的重要任务是预防工作，预防工作的意义是尽可能地避免施工过程中出现的不良质量，确保工程的质量和安全。
预防工作的过程需要确定风险、识别并消除不良现象，制定措施以防止不良现象的出现。
对暖通工程施工过程中的质量问题及时进行监测、分析和纠正，是质量管理的重要任务。
通过质量监控的方式，及时发现质量问题，排除隐患，保证整个施工过程的质量水平。
3. 质量保证在施工过程中，要确保设备、工具、材料和操作程序的质量水平，确保暖通工程的施工质量和安全。
暖通供热工程设计及施工要点
暖通供热工程设计及施工要点衣食住行缺一不可。
在“住”方面，能够满足人们基本生活需求的同时提高居住品质，暖通工程的质量要求也越来越高。
暖通工程的质量与其设计和施工的实际情况息息相关,因此在暖通工程开始施工之前相关人员必须要结合现实情况制定出科学合理的设计及施工方案。
本文主要分析了当前暖通供热工程在设计和施工过程中存在的突出问题，然后在此基础上分别阐述了暖通供热工程的设计要点和施工要点。
关键词：暖通供热工程；设计要点；施工要点暖通供热工程的设计及施工方案是否有效关键在于该方案是否结合了施工场地的实际情况，因此实地勘察至关重要，相关人员务必要提前做好勘察工作，将收集到的数据进行有效整合和分析处理，以此作为依据再制定设计方案和施工方案。
然而当前我国各地的暖通供热工程在设计和施工的过程中仍然存在诸多问题，这些问题对暖通供热工程的施工造成了严重的影响，对此，必须要找到暖通供热工程的设计及施工要点，以便解决问题。
1、建筑暖通设计中存在的问题1.1供暖热负荷计算方面存在不合理现象由于暖通设计者们在对暖通设计时考虑问题不全面，使暖通的热负荷计算不准确，存在漏项和错项等现象。
究其原因就是暖通设计者在暖通设计时，对门、窗因密封不严而导致的热量散失及其它一些因素而将热能散失没有计算在内，从而使供暖热负荷出现了明显偏差。
在有关暖通方面的文件《采暖通风与空气调节设计规范》中明文规定，对门、窗缝隙的热量散失及其它产生的传热因素一定要在暖通设计中考虑全面。
以确保暖通安装满足人们采暖要求。
1.2住户入口装置存在问题在暖通主体设计上，一定要严格按照采暖通风和空气调节设计规范和标准来进行设计，切不可随意进行一些不按规范的要求进行人为的改动，给采暖带来负面影响。
同时在热水采暖上面要设置一些必要的仪器，比如在总的输水管上面安装温度计、压力计及除污器等必要的仪器，方便观察室内的采暖效果及有利于保护采暖设备。
但在实际暖通施工中，由于设计者的疏忽，在图纸上没有重点标注入口位置，再有就是由于住户内部热力装置的安装和设计等种种原因，忽视出口位置的安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（二）、非消防通风系统
参照的设计规范主要有：公共建筑节能设计标准、居住 建筑节能65%设计标准、民用建筑供暖通风与空气调节 设计规范 。
自然通风
根据通风口面积、 房间功能确定是 否采用自然通风。
机械通风
根据房间功能套 用相应的换气次 数、新风量等参 数确定通 风 系 统。
于该中庭地面积的5% 。
开发商暖通设计管理工作要点
排烟系统 自然排烟
参照《建规》，对自然排烟的相应要求：
1、中庭、剧场舞台，可开启窗户不应小于该中庭、剧场舞台楼地 面面积的5%；9.2.2.3
2、其它场所，开窗面积宜取该场所建筑面积的2%～5％； 9.2.2.4 3、作为自然排烟的窗口宜设置在房间的外墙上方或屋顶上，并应
缺点
（1）不需要专门的排烟 设备；
（1）受室外风速、风向 影响，排烟效果不稳定；
（2）火灾时不受电源中 断的影响；
（3）平时可兼作换气用;
（2）建筑设计的制约 ；
（3）具有火势蔓延至上 层的危险性 。
（4）构造简单、经济。
开发商暖通设计管理工作要点
排烟系统 自然排烟
参照《高规》第8.2.2条, 对于自然排烟，其开窗面积 应符合下列规定：
防烟分区 它能有效的阻止火灾
烟气的四处蔓延，有利于建筑物内人员疏 散和有组织排烟。主要采用挡烟垂壁、挡 烟梁或挡烟隔墙分隔并且设置有排烟措施 的场所。
开发商暖通设计管理工作要点
名词解释 ——示意
开发商暖通设计管理工作要点
防排烟系统参照的设计规范主要有：高层民用 建筑设计防火规范、建筑设计防火规范、2013 版重庆市大型商业建筑设计防火规范。
二、过程把控
（一）方案设计阶段 （二）初步设计阶段 （三）施工图设计阶段
分小组
开发商暖通设计管理工作要点
（一）消防防排烟系统 名词解释
防火分区 它能有效地控制和防
止火灾沿垂直或水平方向在同一建筑物 内向其他空间蔓延，可以将火灾限制在 一定局部区域内，不使火势蔓延。主要 采用防火墙、楼板、防火门以及防火卷 帘等分隔的区域。
开发商暖通设计管理工作要点
排烟系统 机械排烟
参照《大商规》第7.2.2调描述：
1、地上有外窗，并且面积大于500㎡的营业房间； 2、A类 场所建筑面积超过50 ㎡的地上无外窗的营业房
间; 3、B\C类建筑面积超过100㎡的地上无外窗营业房间； 4、建筑面积超过50 ㎡的地下营业房间； 5、不具备自然排烟条件的室内商业街、室内商业街两侧
在和大家分享设计工作要点的的同时，我也会 和大家交流项目设计过程中各节点的部门协作。希 望通过本次分享，使得大家不仅对暖通设计有一定 的了解，更能增强相互之间工作的协同性，更快、 更好的建设我们公司的商社汇产品线。
开发商暖通设计管理工作要点
课程目录
一、工作要点
（一）消防防排烟系统 （二）非消防通风系统 （三）空调系统
施满足排烟。
优点
缺点
（1）建筑不受自然排烟 的制约，其内、外部构造 可塑性更大；
（1）构造复杂，需投入 专门的设施设备，增加相 应电力负荷；
（2）不受室外风向等影 响，排烟效果稳定；
（2）机房占用建筑面积、 管线占用楼层层高；
（3）联动风阀控制，对 （3）需配备相应的维护 排烟、防火的把控更准。 管理人员 。
节能设计标准 DBJ50-052-2013 第4.1.3条
外窗可开启面积（含阳台门面积）不应小于外窗所在房 间地板轴线的7%。每套住宅的通风开口面积不应 小 于 地板轴线面积的5% —— 居住建筑节能65%设计标准 DBJ50-
071-2010 第4.1.5条
开发商暖通设计管理工作要点
机械通风的计算
的室内商铺和中庭。 ※ 排烟口距最远点的水平距离，高规和建规均为30米。 大商规规定A类场所不超过20米。
开发商暖通设计管理工作要点
排烟系统 排烟优化
※ 长度不超过60m的内走道可开启外窗面积不应小于 走道面积的2%，可采用自然排烟。 高规8.2.2
开发商暖通设计管理工作要点
排烟系统 排烟优化
※ 排烟口与附近安全出口沿走道方向相邻边缘之间的 最小水平距离不应小于1.50m。 高规 8.4.4
计标准 DBJ50-071-2010 第3.0.1条
公共建筑办公室、客房等按照30m³/h*人，人员密集的 会议室、商场、超市按照15-19m³/h*人，餐厅按照2330m³/h*人确定通风量——公共建筑节能设计标准 DBJ50-052-
2013 第3.0.5条
开发商暖通设计管理工作要点
机械通风 节能通风示意
开发商暖通设计管理工作要点
排烟系统 机械排烟
参照《高规》, 对机械排烟的相应要求。一类高层建 筑 以及 建筑高度超过32m的二类高层建筑的下列部位应 设排烟设施：
1、长度超过20m的内走道。高规 8.1.3.1 2、面积超过100 ㎡ ，且经常有人停留或可燃物较多的
房间。高规 8.1.3.2 3、 高层建筑的中庭和经常有人停留或可燃物较多的地
参照《高规》 8.4.11 设置机械排烟的地下室，应同时 设置送风系统，且送风量不宜小于排烟量的50% 。
室内补风口与排烟口，两者的距离不小于 5 米。
开发商暖通设计管理工作要点
正压送风系统
参照《高规》第8.3.1 规定，在以下区域设置正压送风 防烟系统： 1、不具备自然排烟条件的防烟楼梯间、消防电梯间前 室或合用前室。 2 、采用自然排烟措施的防烟楼梯间，其不具备自然排 烟条件的前室。 3、 封闭避难层（间）。
设有方便开启的装置。自然排烟口距该防烟分区最远点的水平 距离不应超过30m。9.2.4
参照《大商规》7.2.6.1规定：自然通风洞（孔）口不包括房 间门，且计算排烟面积的高度应从地坪2米以上起算。
开发商暖通设计管理工作要点
排烟系统 自然排烟
开发商暖通设计管理工作要点
排烟系统 机械排烟
不满足自然排烟的场所，均需按照相应规范考虑机械措
下室。高规 8.1.3.3 ※ 排烟口与附近安全出口沿走道方向相邻边缘之间的 最小水平距离不应小于1.50 m。 高规 8.4.4
开发商暖通设计管理工作要点
排烟系统 机械排烟
参照《建规》，对机械排烟的相应要求： 1、公共建筑中经常有人停留或可燃物较多，且建筑面积
大于300 ㎡ 的地上房间；长度大于20.0m的内走道； 建规9.1.3.3 2、中庭；建规9.1.3.4 3、歌舞娱乐放映游艺场所设置在一、二、三层且房间建 筑面积大于200 ㎡ 或设置在四层及四层以上或地下、 半地下的；建规9.1.3.5 4、总建筑面积大于200 ㎡或一个房间建筑面积大于50 ㎡ 且经常有人停留或可燃物较多的地下、半地下建筑或 地下室、半地下室；建规9.1.3.6 5、其它建筑中长度大于40m 的疏散走道。建规9.1.3.7
公共建筑，其主要功能房间若不满足8%开窗通风要求， 其应满足机械通风换气次数不小于2次/h——重庆市城乡建
设委员会关于明确《公共建筑节能（绿色建筑）设计标准》执行要求的通 知 渝建〔2014〕221 号
若项目套用了《大商规》，则需满足其7.2.4条 机械防 烟、排烟与通风、空调系统应分开设置。
住宅按照换气次数 1次/h 计算通风——居住建筑节能65%设
0 Pa ≤ 25—30Pa ≤ 40—50Pa
开发商暖通设计管理工作要点
正压送风系统
25—30Pa 40—50Pa
正压送风平面示意
正压送风竖向示意
开发商暖通设计管理工作要点
知识点回顾：
1、防烟分区是指在设置排烟措施的场所用 挡烟垂壁 、 挡烟梁或 挡烟隔墙 分隔的区域。
2、相对于自然排烟，机械排烟的优点是：不受室外风 向影响， 建筑不受自然排烟的制约、可塑性更大 、 排烟效果稳定、联动风阀控制，对排烟、防火的把控更 准。 3、高规和建规中规定，排烟口距该防烟分区最远点的 水平距离不应超过 30 米。 4、正压送风系统中，排烟区域的风压为0Pa，前室的风 压是 25-30 Pa，楼梯间的风压是40-50Pa。
开发商暖通设计管理工作要点
自然通风的界定
采用自然通风的生活、工作房间其通风开口有效面积不 应小于该房间地板面积的5%；厨房的通风开口有效面积 不应小于该房间地板面积的10%，并不得小于0.6㎡——
民用建筑供暖通风与空气调节设计规范 GB 50736-2012 第6.2.4条
各主要功能房间应设外窗，其外窗（含阳台透明部分） 及幕墙可开启面积不应小于该房间 地 板 轴 线 面 积 的 8% 。当不能满足是，应设置机械通风——公共建筑
正压送风系统
2015新建规
开发商墙或屋顶的可开启窗做排烟措施.
机械排烟
利用风机通过风管或者井道由室内向室外排烟的措施.
开发商暖通设计管理工作要点
排烟系统 自然排烟
方式：采用建筑的阳台、走廊或在外墙上设置便于开启 的外窗或排烟窗进行自然排烟 。
优点
开发商暖通设计管理工作要点
补风系统
消防补风系统采用机械补风，也可采用自然补风； 采用自然排风，具体参照《全国民用建筑工程设计技术 措施—暖通、动力》 第4.3.1条 ：当车库可开启门窗的 面积≥0.3㎡/辆 且分布较均匀时，可采用机械排风，自 然进风的通风方式。 计算得出，通风面积在建筑面积的1%以上，可采用自然 补风。
开发商暖通设计管理工 作要点
2020/11/14
开发商暖通设计管理工作要点
暖通这个词稍显专业，但如果说到我们每个人 所处的环境、每个人的呼吸、每个人的温度感受， 大家就会觉得很熟悉，毕竟这些都是我们每个人每 一天都能感受得到的。其实这就是送风，这就是排 风，这就是空调，这就是新风。这些，都是暖通的 一部分。
12
发电机储油间
4
电梯机房 （※）
