项目—电梯的安装与调试—机房设备安装—限速器及张紧轮的安装
建筑电梯施工技术中的安装调试和维护指南
建筑电梯施工技术中的安装调试和维护指南随着城市化进程的不断推进，建筑电梯在现代生活中扮演着至关重要的角色。
作为一种重要的垂直交通工具，电梯的安装调试和维护至关重要。
本文将介绍建筑电梯施工技术中的安装调试和维护指南，以帮助读者了解该主题。
一、安装调试指南电梯的安装调试是确保其正常运行的关键步骤。
以下是一些常见的安装调试指南：1. 工程设计和准备在安装电梯之前，必须进行工程设计和准备工作。
这包括选择合适的电梯型号和规格，确定安装位置，制定安全措施等。
2. 施工过程在电梯安装过程中，需要遵循相关标准和规范。
施工人员应具备相应的证书和经验，并遵守操作规程。
确保电梯机房和相关设备的安装正确无误。
3. 电气接线电气接线是电梯安装调试的重要环节。
在接线过程中，必须按照制造商的要求进行操作，并进行充分检查和测试。
确保电气连接牢固可靠，以确保电梯正常运行。
4. 试验运行安装完成后，必须进行试验运行。
这包括对电梯各项功能、安全系统等进行全面检查和测试。
同时还需要测试电梯在正常和紧急情况下的运行情况。
二、维护指南维护是确保电梯长期安全可靠运行的关键。
以下是一些常见的维护指南：1. 检查和保养定期检查和保养电梯是维护的关键步骤。
维护人员应按照制造商的要求进行操作，包括对电梯各个部件、安全系统等进行检查和保养。
2. 故障排除和修复出现故障时，必须及时进行排除和修复。
维护人员应具备相应的技术知识和操作经验，能够准确识别问题，并采取适当的措施予以解决。
3. 更新和升级随着技术的不断进步，电梯的更新和升级也是维护的重要内容之一。
维护人员应关注最新的技术发展，及时进行更新和升级，以提升电梯的性能和安全性。
4. 培训和安全意识维护人员应接受相关培训，提高自身的技术水平和安全意识。
他们应具备紧急情况处理的能力，并了解相关法规和标准，确保维护操作符合安全要求。
三、结论本文介绍了建筑电梯施工技术中的安装调试和维护指南。
通过遵循这些指南，可以确保电梯安装调试过程顺利进行，并保证电梯长期安全可靠运行。
电梯系统安装与调试的步骤和方法
电梯系统安装与调试概述电梯系统的安装与调试是确保电梯正常运行、安全可靠的重要环节。
本文将详细介绍电梯系统的安装与调试步骤和方法，并给出实际操作中的注意事项和解决方案。
安装步骤1. 确定安装位置在选择安装位置时，需要考虑用户的实际需求和建筑结构要求。
首先，要确定电梯的使用场所和楼层数，根据使用人群的需求确定负载和速度等参数。
其次，需要了解建筑的结构和空间布局，确定电梯轿厢和井道的尺寸要求。
最后，还要考虑电梯进出口的位置和布置，确保用户方便快捷地使用电梯。
2. 完成井道施工在确定安装位置后，需要进行井道的施工。
首先，根据电梯尺寸要求进行井道的准备工作，包括布置轨道、支撑构架等。
然后，进行井道的防火处理和隔音处理，确保安全和舒适性。
最后，完成井道的装饰，包括墙面、天花板等。
3. 安装电梯主机电梯主机是电梯系统的核心部分，需要在井道内进行安装。
首先，需要将电梯主机吊装至正确的位置，确保符合相关标准和要求。
然后，将主机与井道、轨道等部分进行连接，确保稳固和安全。
最后，完成主机的电气接线和调试工作，确保主机正常运行。
4. 安装轿厢和门系统轿厢和门系统是电梯系统的另外两个重要组成部分。
首先，需要将轿厢吊装至井道内，并与主机进行连接。
然后，安装轿厢的导轨和各种安全装置，确保使用过程中的安全性。
最后，安装门系统，包括电梯门、门锁等，确保进出口的顺畅和安全。
5. 进行电气和机械连接在安装主机、轿厢和门系统后，还需要进行电气和机械的连接工作。
首先，进行电气线缆的接线和连接，确保电梯系统正常供电。
然后，进行机械部分的调试和校准，确保各个部件的协调运转。
最后，进行系统整体的测试和调试，确保电梯正常运行。
安装方法1. 阅读并理解相关文件和标准在进行电梯系统安装之前，需要仔细阅读并理解相关文件和标准，包括电梯设计规范、安全技术要求等。
这些文件和标准对于正确安装和调试电梯系统起到了重要的指导作用。
2. 执行详细的安装计划在进行电梯系统安装时，需要制定详细的安装计划，并按照计划进行实施。

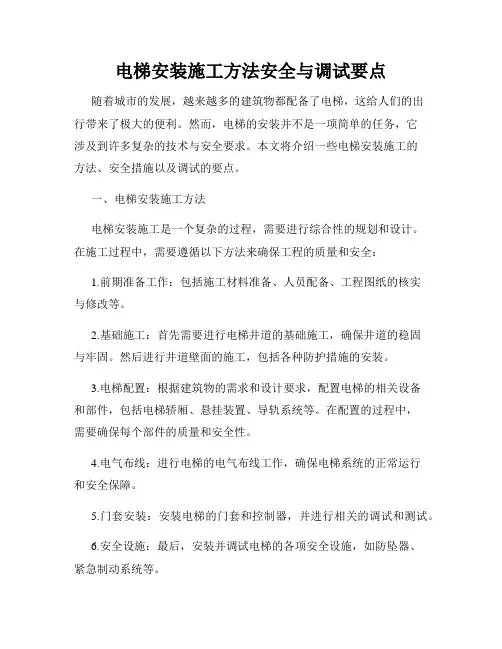

电梯安装施工方法安全与调试要点
电梯安装施工方法安全与调试要点随着城市的发展，越来越多的建筑物都配备了电梯，这给人们的出行带来了极大的便利。
然而，电梯的安装并不是一项简单的任务，它涉及到许多复杂的技术与安全要求。
本文将介绍一些电梯安装施工的方法、安全措施以及调试的要点。
一、电梯安装施工方法电梯安装施工是一个复杂的过程，需要进行综合性的规划和设计。
在施工过程中，需要遵循以下方法来确保工程的质量和安全：1.前期准备工作：包括施工材料准备、人员配备、工程图纸的核实与修改等。
2.基础施工：首先需要进行电梯井道的基础施工，确保井道的稳固与牢固。
然后进行井道壁面的施工，包括各种防护措施的安装。
3.电梯配置：根据建筑物的需求和设计要求，配置电梯的相关设备和部件，包括电梯轿厢、悬挂装置、导轨系统等。
在配置的过程中，需要确保每个部件的质量和安全性。
4.电气布线：进行电梯的电气布线工作，确保电梯系统的正常运行和安全保障。
5.门套安装：安装电梯的门套和控制器，并进行相关的调试和测试。
6.安全设施：最后，安装并调试电梯的各项安全设施，如防坠器、紧急制动系统等。
二、电梯安装施工的安全要点在电梯安装施工过程中，安全问题是最为重要的。
以下是一些电梯安装施工中需要注意的安全要点：1.施工人员的安全教育：施工人员要明确各种安全操作规程，了解各种电梯设备的特点以及安全操作方法，确保施工人员具备必要的知识和技能。
2.严格遵守安全操作规程：在进行电梯安装施工时，必须严格按照相关的安全操作规程进行，禁止违反规定的施工行为。
3.施工现场的安全防护：施工现场应设置明显的安全标识，为施工人员提供必要的安全防护设施，如安全帽、防护眼镜等。
同时，禁止未经许可的人员进入施工区域。
4.定期检查和维护：在施工过程中，需要定期进行电梯设备的检查和维护，及时发现并排除潜在的安全隐患。
5.严格遵守质量要求：安装施工中的各项工作必须符合相关的质量要求，确保电梯设备的性能稳定和安全可靠。
三、电梯调试的要点电梯安装施工完成后，需要进行调试工作，确保电梯设备的正常运行和安全性。
电梯设备安装调试施工方案
电梯设备安装调试施工方案1.0 调试前准备调试必须在机房、井道、底坑设备安装合格，业主动力电源三相五线引进合格后进行。
调试前物料准备工作应完整：调试仪器，调试工具，调试专用辅料等准备完善后才能进入调试。
电梯调试前，机房检验应该由安装班组配合检验工程师进行，对机房环境的检查主要包括：通道，通风，照明，安全门，消防设施等各部件安装的完整性；电气线管，线槽装设是否符合要求；机房卫生是否整洁；救援工具是否按规定要求油漆后挂在显眼的地方。
对控制柜内部检查包括：层楼型式，配线管理，各保险丝规格，各电器接线连接确实性，各接线端子接线方式是否合乎要求及其松紧度，各电气元件清洁检查，接地线位置及数量检查，所有线路校对等，确定无误后再进行绝缘测试，各测试点电压测试，电话线接线是否确实，机械部分检查及调试：机械动力前加油在要求位置，检查曳引轮，导向轮平行度，垂直度，调整制动器制动鼓轮与闸瓦的间隙，制动器弹簧长度作滑距测试。
检查限速器的电器安全开关，限速器垂直检查，低速运行前送电，控制屏检修开关工作有效确认。
1.1 慢速试运行检查调试安装班组配合检验工程师检验，同时调试员调试。
在慢车试运转过程中进行井道检查，检查井道内有无防碍电梯运行的障碍物，井道内有无漏水及洞口。
对井道的导轨进行清洗，对导轨接砂处进行磨平工作，调整钢索张力，并检查有无穿开口销，极限，限位减速开关安装位置及安全尺寸是否可行，活动电缆固定架安装位置情况，限速器，张紧轮安装位置，测量张紧轮重锤离地高度及钢索有无扭曲。
1.2 轿厢部件检查调整轿厢内调整：检查轿厢内各连接板安装情况，轿厢垂直度检查，COP安装情况，轿厢体各部位螺丝松紧度。
轿厢下调整：轿厢之安装情况并调整，轿厢平衡杆轿厢下调整，轿厢底部活动电缆位置及走行扭曲度检查，轿厢安全钳楔快与导轨间隙，简易荷重补偿装置安装及动作确认，各部位注黄油量检查。
轿厢上调整：检查导靴之安装情况，并调整间隙，轿厢边上防震胶垫圈安装松紧度及调整，安全钳连杆安全开关检查确认，安全窗开关检查确认，轿厢上门机马达电源接线是否正确，钢索棒检查有无装开口销。
电梯系统安装与调试的步骤和方法
电梯系统安装与调试的步骤和方法电梯系统安装与调试的步骤和方法引言：电梯系统在现代社会中扮演着非常重要的角色，为人们提供了便捷的交通方式。
然而，要确保电梯系统的顺利运行，安装和调试是必不可少的环节。
本文将介绍电梯系统安装与调试的具体步骤和方法，以帮助读者更好地了解这一过程。
一、前期准备工作1.确定安装区域：在进行电梯系统安装之前，首先需要确定合适的安装区域。
考虑区域的结构强度、通行需求以及使用人群等因素，选择最佳的安装位置。
2.准备安装设备和材料：安装电梯系统所需的设备和材料包括电梯轿厢、轿厢门、悬挂装置、电动机、控制盘、钢丝绳等。
确保这些设备和材料的质量和规格符合相关标准和要求。
3.获取必要的许可和文件：在进行电梯系统安装时，需要获得相关的许可和文件，包括施工许可证、安装合同以及相关的技术规范和要求。
确保符合法律法规和行业标准。
二、电梯系统安装步骤1.安装电梯轿厢和轿厢门：安装电梯轿厢和轿厢门。
将轿厢和轿厢门固定在指定的位置，并确保稳固和垂直。
安装轿厢门时，需要进行门体与门架的固定和调整。
2.安装悬挂系统：接下来，安装悬挂系统，包括钢丝绳和悬挂装置。
通过将钢丝绳连接到轿厢和悬挂装置，并加以调整，确保电梯轿厢的平稳上下运动。
3.安装电动机和传动装置：安装电梯系统的关键部分是电动机和传动装置。
将电动机与传动装置连接，并根据需要进行调整和校准，以确保电梯运行平稳和高效。
4.安装控制盘和按钮：电梯系统的操作和控制通过控制盘和按钮进行。
将控制盘安装在指定位置，并将按钮连接到适当的地方。
确保控制盘和按钮能够正常工作，方便乘客使用。
5.连接电路和供电：完成电梯系统的组装后，将各个部分的电路连接好，并进行供电。
确保电路连接正确，供电稳定和可靠。
三、电梯系统调试步骤1.检查电梯运行：在进行正式调试之前，首先进行电梯的基本检查。
检查轿厢运行是否平稳，是否有异常噪音或震动等。
如果出现问题，及时进行排查和修复。
2.调试电梯的楼层显示和开关门功能：调试电梯系统时，需要检查楼层显示和开关门功能。
电梯安装工艺流程及调试要点
电梯安装工艺流程及调试要点电梯是现代城市生活不可或缺的公共交通工具，它的安装涉及到复杂的工艺流程和关键的调试要点。
本文将详细介绍电梯的安装工艺流程以及需要注意的调试要点。
【引言】电梯的安装需要经过一系列复杂的工艺流程和精细的调试过程。
只有正确地安装和调试，才能确保电梯的性能和安全运行。
接下来，将逐步介绍电梯安装的工艺流程及调试要点。
【工艺流程】1. 设计和准备首先，根据建筑物的结构和使用需求，进行电梯的设计和选型。
设计人员需要考虑建筑高度、载重要求、乘客数量等因素，以确定合适的电梯型号。
2. 施工准备在正式施工之前，需要对安装位置进行勘察和清理。
施工现场需要有足够的空间储存电梯部件，并保证施工过程的通畅。
3. 安装电梯井道电梯井道是电梯安装的基础，施工人员需根据设计要求进行井道的布置和安装。
其中包括底坑混凝土浇筑、井道顶部的加固等工作。
4. 安装电梯底坑电梯底坑位于井道的最底部，主要用于安装轿厢和减震装置。
施工人员需按照规范要求进行底坑的混凝土浇筑和地坪施工。
5. 安装导轨系统导轨系统是电梯运行的重要部件，施工人员需根据设计要求安装导轨和导轨支架。
安装完成后，需要进行精确调整，确保导轨的平直度和水平度满足要求。
6. 安装轿厢及配重在井道中安装轿厢和配重是电梯安装的核心环节。
施工人员需按照设计要求将轿厢和配重吊装到井道内，并进行固定和平衡调整。
7. 安装门系统电梯门系统包括轿厢门和层门，施工人员需安装门框、门扇和开关装置。
安装完成后，需要进行测试和调整，确保开关灵敏可靠。
8. 安装操纵盘及控制系统电梯的操纵盘和控制系统是电梯运行和控制的关键部件。
施工人员需要安装操纵盘、按钮和电气控制柜，并进行连线和调试。
9. 安装安全装置为了保障乘客和电梯的安全，施工人员需安装各种安全装置，如限速器、安全钳和紧急照明等。
安装完成后，需要进行测试和调整，确保安全装置的正常工作。
10. 施工验收电梯的施工完成后，相关单位会进行验收，包括安全性能、运行效果等方面的检测。
西子otis电梯调试维修5.机房部件的安装
in service
限速器的安装
机房地面
限速器 膨胀螺栓
限速器绳孔
水泥墩高大约50mm
承重梁
限速器固定螺栓4枚
in service
机房布线
配电箱 出入口
线管 线槽
电缆孔
限速器
控制柜
控制柜放在地面上
in service机房布线线管源自配电箱 控制柜机房入口 电缆孔
限速器引线 限速器
线槽
电缆孔
控制柜上承重梁
机器梁的安装
E
F
GH
放置机器梁
机器梁
要求: L-D/2≥20MM L≥75MM
Wall
测量水平度
in service
主机和橡胶垫的安装
橡胶垫的布置
曳引轮中心线
注意：橡胶垫编号越大,硬度也 越大.硬度大的应该放在离曳引 轮近的一侧.
in service
主机和橡胶垫的安装
组装机器、橡胶垫和主机底座
机房部件的安装
1.安装前的准备 2.机器梁的安装 3.主机和橡胶垫的安装 4.主机的定位 5.控制柜的安装 6.限速器的安装 7.机房布线
in service
安装前的准备
对重侧绳孔
对重中心
轿厢侧绳孔
轿厢中心
例: AB=520; AC=260; AD=310; EC=CF=GD=DH=d/2
in service
橡胶垫组装
连接主机和底座
in service
主机和橡胶垫的安装
主机和导向轮的安装
基座 双螺母\平垫\弹垫
U 型螺栓
导向轮
in service
主机的定位
钢丝绳
线坠线
曳引轮
有机房电梯安装说明书
1. 安装前的准备工作：1.1在电梯安装组进安装现场之前，各组带班人应检查以下工具是否齐备：1.2 劳动力配置：一般由3人组成，但人员的多少决定于所装电梯的工作量大小(层数、台数、工期)，每组必须有熟练的机械安装工师傅带班，且所有施工人员均须有相关的资职证书及文件，带班人全面负责安装工程计划、安全及安装质量并向负责部门定期汇报施工进度。
1.3安装计划进度表安装组进场前必须按客户要求工期合理配置人力，并对电梯安装先行编制进度表，并按预期计划，保证工程进度、工期、质量，除质检人员到现场检查外，安装组长必须每星期把实际进度表交上级安装部。
电梯安装(机械)进度表工程名称电梯编号进场日期电梯安装地点控制形式负责人1.4井道尺寸的查验：为了保证安装组进场后，安装各工序顺利进行，安装组必须根据公司出具的电梯安装平面布置图和标准GB50310--2002等有关文件，根据电梯机房及平面布置图，检测井道高度、井道内净尺寸、顶层高度、提升高度、底坑尺寸、预留孔位置尺寸、停层数、机房高度、吊钓等是否与图纸相符。
在检查井道的同时，必须注意井道壁是否有突击的钢筋与混凝土块，若发现井道相关尺寸与图纸有较大偏差，且超出可调整范围时，应立即通知工程科或甲方，马上按图纸进行修改。
主控项目1.4.1机房内部、井道土建（钢架）结构及布置必须符合电梯土建布置图的要求。
1.4.2主电源开关必须符合下列规定：1主电源开关应能够切断电梯正常使用情况下最大电流；2对有机房电梯该开关应能从机房入口处方便地接近；3对无机房电梯该开关设置在井道外工作人员方便接近的地方，且应具有必要的安全防护。
1.4.3井道必须符合下列规定：1当底坑底面下有人员能到达的空间存在，且对重（或平衡重）上未设有安全钳装置时，对重缓冲器必须能安装在（或平衡重运行区域的下边必须）一直延伸到坚固地面上的实心桩墩上；2电梯安装之前，所有层门预留孔必须设有高度不小于1.2m的安全保护围封，并应保证有足够的强度；3当相邻两层门地坎间的距离不大于11m时，其间必须设置井道安全门，井道安全门严禁向井道内开启，且必须装有安全门处于关闭时电梯才能运行的安全装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
限速器及张紧装置安装质量控制
1. 限速器轮缘端面相对于水平面垂直度不宜大于2/1000 2. 张紧轮断绳开关动作后，张紧轮配重底坑还应有不小于 150mm的距离。
UNITE THE BEST
作 业
1. 电梯使用一段时间后限速器张紧轮断绳开关动作致使运 行中的电梯发生急停，是什么原因？
电梯的安装与调试
—— 导轨限速器及张紧轮装置的安装
UNITE THE BEST
常规安装工艺流程
UNITE THE BEST
限速器及张紧装置安装工艺流程表 工艺流程
1 限速器位置的确定与安装
2 张紧装置的安装 3 悬挂限速钢丝绳 4 动作夹紧力试验
UNITE THE BEST
（一）限速器的安装
1. 依据机房平面布置图，将限速器安装位置在机房地板上作出 标记
UNITE THE BEST
（四）限速器动作夹紧力试验
1. 静态试验 人为动作使限速器夹绳块动作，夹紧钢丝绳，用弹簧吊秤挂住 动作方向钢丝绳，当弹簧秤拉到300N时，钢丝绳未发生滑移。 2.动态试验 电梯以检修速度下行，机房里人为操作限速器发生轧绳动作， 安全钳拉杆被提起，安全钳动作使轿厢制停在导轨上，说明夹 紧力满足安全钳动作要求。
安装条件—— 张紧轮的最低部分距离底坑地面的尺寸
电梯额定速度（m/s） 高速梯 快速梯 ≥2 1.5-1.75 电梯额定速度（m/s） 550 距地坑地面尺寸（mm） 750
低速梯 0.25-1 400
THE BEST
（三）悬挂限速钢丝绳
1. 从限速器绳轮动作端孔向井道放下钢丝绳，与轿厢的安全钳 拉杆上端连接，钢丝绳穿过上端的锲铁绳头，裹住绳头内的“鸡 心块”汇出，用绳夹夹固。
2. 若安装于地面上，则在地面钻膨胀螺栓孔，将限速器底座或 限速器本身用膨胀螺栓固定 若安装于机梁上，则在机梁上钻孔，用六角螺栓螺母固定
3. 安装限速器时注意限速器的动作方向 4. 限速器轮的垂直度应不大于2/1000 5. 当绳伸长到达预定长度或断裂 ，限速器断绳开关能可靠断开控制 电源，强迫电梯停止运行。
2. 简述限速保护装置的工作过程？
UNITE THE BEST
UNITE THE BEST
（二）张紧装置的安装
张紧装置的作用——压紧限速器钢丝绳，使其在限速器的绳槽 内有足够的摩擦力。 张紧装置的安装——安装在井道底坑内一侧的轿厢导轨上
UNITE THE BEST
安装条件—— 张紧轮断绳开关动作后，最低部分离地面至少有不小于150mm 的距离
UNITE THE BEST
2. 从限速器绳轮另一端孔向井道放下钢丝绳，钢丝绳围绕张紧 轮后汇向安全钳拉杆下端，钢丝绳穿过下端的锲铁绳头，裹住 绳头内的“鸡心块”汇出，用绳夹夹固。
UNITE THE BEST
3. 限速器钢丝绳紧松控制
使张紧轮横臂有些上翘，随着 钢丝绳自然伸长，最终会使张 紧轮横臂趋向水平。如太松， 容易造成电梯误动作——急停。
UNITE THE BEST
限速器工作原理
工作原理：当轿厢运行时，通过限速钢丝绳带 动限速轮旋转，当轿厢向下运行速度超过电梯 额定速度的115％以上时，限速器上的电气开关 先动作，切断电梯安全回路，曳引电动机和制 动器的电源失电，制动器动作并抱闸；甩块或 飞球所产生的离心力相应增大．使限速器机械 动作，楔块便卡住限速钢丝绳。由于矫厢仍会 继续向下运行，将安全钳连动装置向上提起， 将矫厢紧紧地卡在导轨之间。
