高清车牌识别一体机安装说明
一体化车牌识别系统安装说明书-(软件篇)

ELAND一体车牌识别说明书(软件篇)一、软件安装:1、安装数据库sql2000,具体安装步骤请仔细参考2、安装车牌识别软件(1)、安装前请关掉操作系统防火墙,关闭杀毒软件,安全卫士等,如我这里关闭了360安全卫士(2)、运行盘中进行软件安装,具体步骤如下(红圈标记)接着会自动安装到最后,完成即可。
如果WIN7操作系统下安装报如下错关闭即可,没有影响。
二、软件配置:考虑到让客户平时操作得更简单,也不用担心误操作引起软件关闭或者乱显示,我们的车牌识别软件设计将资料登记(如发卡)界面和收费(即下面说的“车牌识别监控端”)界面分开了。
下面我逐一介绍1、发卡管理端配置:(1)软件运行:双击桌面图标登录软件初次登录软件,会报如上错“数据库服务器连接失败”,确定即可,处理办法接着看下面(2)点介绍。
(2)数据库配置(数据库的创建、连接操作)如上图:没有标记的地方全部默认,不用去改动,大概步骤是(1)、创建数据库,创建成功后确定;(2)、点左边连接测试,连接成功后确定;(3)、点保存,保存成功后确定;(4)、点退出即可重新进软件;注意:如果此电脑是客户端,只安装车牌识别软件,数据库在其他电脑上面,操作步骤不一样的,如下说明按箭头指示,左边输入服务器Ip地址我这里是192.168.1.185,客户那里跟据实际输入,切勿照抄,相应登录密码,没有就不输,连接测试成功,保存退出即可;(3)发卡管端软件配置:登录进软件后,做几个配置。
A、系统配置:B、机号设置:C、车场设置:准备工作是客户需在主控机箱里面或者配件箱里面或者刷卡机箱里面找到一张纸《停车场系统配置清单》,例如我这里的是从这个可以看到。
我机号对应的出入类型,IP这里暂时用不到。
(IP在里面会用到),所以我这里的车场设置如下:如上图,我的案例车场设置就设置好了,最后确定,确定反应有点慢,等待,多点确定,最后提示完成即可。
(客户跟我这里操作不一样的地方就是有可能是多进多出的,但配置方法是一样的。
高清车牌识别一体机安装说明

产品简介文通科技针对停车场行业,推出基于嵌入式的智能车牌识别一体化设备,该设备具有高性能、低功耗、稳定性强等特性,产品集成了车牌识别相机、镜头、防护罩、立柱、补光灯等设备,具有集成度高、安装快捷方便、易于开发等特点。
1.1产品整体结构文通智能车牌识别一体机包含防护罩、相机、镜头、万向节、立柱、法兰盘、补光灯、电源等,详细如图1.1:图1.1智能车牌识别一体机①防护罩;②高清车牌识别相机;③万向节;④上法兰盘;⑤不锈钢立柱;⑥补光灯支架;⑦补光灯;⑧下法兰盘1.2防护罩内部组成文通智能车牌识别一体机防护罩内部包含高清车牌识别相机、镜头、电源、接线端子、温控模块、风扇等,详细如1.2图:图1.2防护罩内部结构①高清镜头;②高清车牌识别摄像机一130万像素;③防护罩;④相机接口: 12V电源接口、IP网络接口、地感触发信号接口、补光灯触发线接口、RS485接口(保留)、BNC接口(保留);⑤电源;⑥接线端子;⑦风扇:内置温控模块,自动控制加热;⑧温控器1.3高清车牌识别相机接口文通智能车牌识别一体机相机接口包含:IP网口、电源接口、地感触发线接口、补光灯触发线接口等,如图1.3所示:图1.3智能车牌相机接口①线缆接口:A:地感触发线接口(开关量信号输入)B:补光灯触发线接口(开关量信号输出)②BNC视频输出接口(保留);③IP网络接口;④电源接口;⑤Micro SD卡插口;二、产品线路连接及安装安装2.1防护罩内部接线摄像机托板接线端子线缆护口图2.1防护罩内部接线图说明:> 接线端子上,接入AC220V:01和2 是一一组火线(L)0 3和4是一组零线(N)0 5和6 是一一组地线(G)> 电源线和闪光灯电源线接入方式:冬1接电源火线L—火线弋2接补光灯火线L—火线个 3接电源零线N一零线个4接补光灯零线N一零线个5接电源地线G—地线个6接补光灯地线G—地线> 闪光灯控制线接入方式(如图1.3和图2.2):弋闪光灯白色线接快号通IO 口中的O1+弋闪光灯黑色线接快号通IO 口中的O1-> 地感触发线的接线方式(如图1.3):弋地感触发信号线接入相机线缆接口 GND和I1 口> 摄像机托板安装相机:e打开防护罩将摄像机托板拆下,将相机用两个螺丝钉固定在摄像机托板上,再将托板和摄像机一同安装到原处。
SNT-SC02CI高清车牌识别一体机工程实施手册

SNT-SC02CI高清车牌识别一体机工程实施手册目录第1章概述 (1)1.1系统安装示意 (1)第2章系统安装及参数调整 (2)2.1系统安装环境要求 (2)2.2系统前端设备安装 (2)2.2.1安装镜头(EVETAR-M12VM4510IR) (2)2.2.2安装一体机(SNT-SC02CI) (2)2.2.3安装LED补光灯(YHCML04-38) (3)2.2.4防护罩内接线示意图 (4)2.3系统前端调试 (5)2.3.1调整场景和聚焦 (5)2.3.2调整LED补光灯角度 (10)第3章系统参数设置 (10)3.1智能设置 (10)3.2设置硬触发输入 (10)3.3设置硬触发输出 (12)第4章接收识别结果 (14)第1章概述本文旨在描述SNT-SC02CI高清车牌识别一体机方案的具体施工方法,内容包括设备的安装、前端调试等内容。
下文中SNT-SC02CI高清车牌识别一体机简称“一体机”。
为了安全和正确使用本系统,请仔细阅读具体描述过程中的“【注意】”安全预防措施。
其安全等级如下:➢【注意】包含有关设备操作的重要信息和有用提示。
使用者若忽视此资讯,可能会导致设备损坏以及人员损伤。
1.1系统安装示意本方案系统安装示意图如下图:【注意】1)系统连线注意事项:➢一体机的网口通过交换机接到收费系统主机。
➢单台一体机负责监视一条通道,即停车场的一进或一出。
➢如需接入一体机的模拟视频作为监控,可以通过模拟视频线接一体机的模拟输出接口。
➢本方案目前支持硬触发方式,线圈安装位置为车辆出牌位置。
如果采用视频流触发方式,则不用埋设线圈。
2)镜头参数:调到最大焦距,约8mm(EVETAR M12VM4510IRC镜头),镜头距离出牌位置大概4米左右。
光圈聚焦之后,往Close方向回旋一点(约5mm的距离)。
3)一体机高度:大概90cm左右。
4)LED补光灯的安装:LED补光灯固定在立杆上,距离立杆底部30cm。

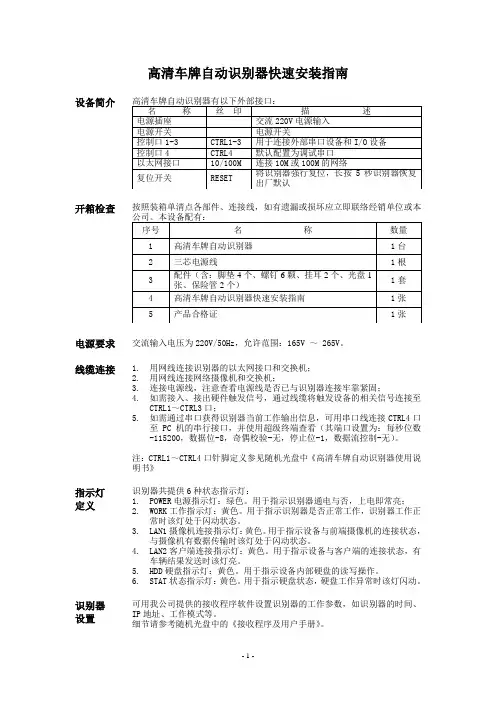

高清车牌自动识别器快速安装指南

高清车牌自动识别器快速安装指南设备简介开箱检查按照装箱单清点各部件、连接线,如有遗漏或损坏应立即联络经销单位或本电源要求交流输入电压为220V/50Hz,允许范围:165V ~ 265V。
线缆连接 1.用网线连接识别器的以太网接口和交换机;2.用网线连接网络摄像机和交换机;3.连接电源线,注意查看电源线是否已与识别器连接牢靠紧固;4.如需接入、接出硬件触发信号,通过线缆将触发设备的相关信号连接至CTRL1~CTRL3口;5.如需通过串口获得识别器当前工作输出信息,可用串口线连接CTRL4口至PC机的串行接口,并使用超级终端查看(其端口设置为:每秒位数-115200,数据位-8,奇偶校验-无,停止位-1,数据流控制-无)。
注:CTRL1~CTRL4口针脚定义参见随机光盘中《高清车牌自动识别器使用说明书》指示灯定义识别器共提供6种状态指示灯:1.POWER电源指示灯:绿色。
用于指示识别器通电与否,上电即常亮;2.WORK工作指示灯:黄色。
用于指示识别器是否正常工作,识别器工作正常时该灯处于闪动状态。
N1摄像机连接指示灯:黄色。
用于指示设备与前端摄像机的连接状态,与摄像机有数据传输时该灯处于闪动状态。
N2客户端连接指示灯:黄色。
用于指示设备与客户端的连接状态,有车辆结果发送时该灯亮。
5.HDD硬盘指示灯:黄色。
用于指示设备内部硬盘的读写操作。
6.STAT状态指示灯:黄色。
用于指示硬盘状态,硬盘工作异常时该灯闪动。
识别器设置可用我公司提供的接收程序软件设置识别器的工作参数,如识别器的时间、IP地址、工作模式等。
细节请参考随机光盘中的《接收程序及用户手册》。
结果接收 可用我公司提供的接收程序软件接收并保存识别结果至指定目录。
细节请参考随机光盘中的《接收程序及用户手册》。
结果查看 可用我公司提供的浏览程序软件审阅识别结果。
细节请参考随机光盘中的《浏览程序及用户手册》。
故障分析识别器接口示意图示意图1示意图2详细操作步骤和使用方法请参阅随机光盘中的《高清车牌自动识别器使用说明书》(电子文档)和设备工程实施手册(电子文档)或与我公司联系。
一体化车牌识别系统安装说明书 (软件篇)

ELAND一体车牌识别说明书(软件篇)一、软件安装:1、安装数据库sql2000,具体安装步骤请仔细参考2、安装车牌识别软件(1)、安装前请关掉操作系统防火墙,关闭杀毒软件,安全卫士等,如我这里关闭了360安全卫士(2)、运行盘中进行软件安装,具体步骤如下(红圈标记)接着会自动安装到最后,完成即可。
如果WIN7操作系统下安装报如下错关闭即可,没有影响。
二、软件配置:考虑到让客户平时操作得更简单,也不用担心误操作引起软件关闭或者乱显示,我们的车牌识别软件设计将资料登记(如发卡)界面和收费(即下面说的“车牌识别监控端”)界面分开了。
下面我逐一介绍1、发卡管理端配置:(1)软件运行:双击桌面图标登录软件初次登录软件,会报如上错“数据库服务器连接失败”,确定即可,处理办法接着看下面(2)点介绍。
(2)数据库配置(数据库的创建、连接操作)如上图:没有标记的地方全部默认,不用去改动,大概步骤是(1)、创建数据库,创建成功后确定;(2)、点左边连接测试,连接成功后确定;(3)、点保存,保存成功后确定;(4)、点退出即可重新进软件;注意:如果此电脑是客户端,只安装车牌识别软件,数据库在其他电脑上面,操作步骤不一样的,如下说明按箭头指示,左边输入服务器Ip地址我这里是192.168.1.185,客户那里跟据实际输入,切勿照抄,相应登录密码,没有就不输,连接测试成功,保存退出即可;(3)发卡管端软件配置:登录进软件后,做几个配置。
A、系统配置:B、机号设置:C、车场设置:准备工作是客户需在主控机箱里面或者配件箱里面或者刷卡机箱里面找到一张纸《停车场系统配置清单》,例如我这里的是从这个可以看到。
我机号对应的出入类型,IP这里暂时用不到。
(IP在里面会用到),所以我这里的车场设置如下:如上图,我的案例车场设置就设置好了,最后确定,确定反应有点慢,等待,多点确定,最后提示完成即可。
(客户跟我这里操作不一样的地方就是有可能是多进多出的,但配置方法是一样的。

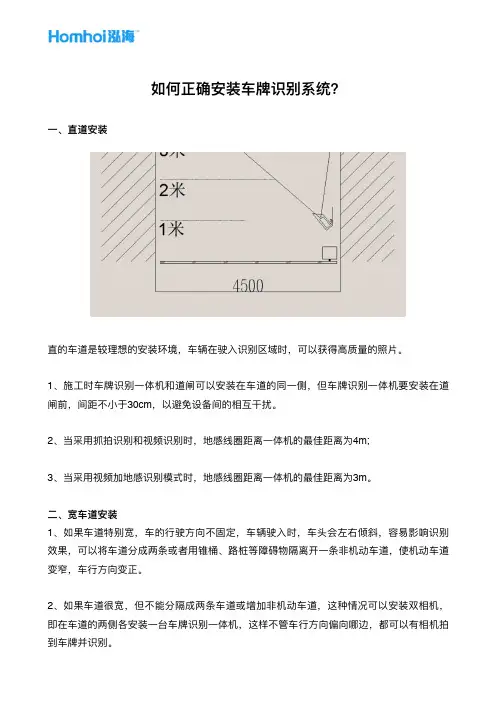

如何正确安装车牌识别一体机

如何正确安装⻋车牌识别系统?⼀一、直道安装直的⻋车道是较理理想的安装环境,⻋车辆在驶⼊入识别区域时,可以获得⾼高质量量的照⽚片。
1、施⼯工时⻋车牌识别⼀一体机和道闸可以安装在⻋车道的同⼀一侧,但⻋车牌识别⼀一体机要安装在道闸前,间距不不⼩小于30cm,以避免设备间的相互⼲干扰。
2、当采⽤用抓拍识别和视频识别时,地感线圈距离⼀一体机的最佳距离为4m;3、当采⽤用视频加地感识别模式时,地感线圈距离⼀一体机的最佳距离为3m。
⼆二、宽⻋车道安装1、如果⻋车道特别宽,⻋车的⾏行行驶⽅方向不不固定,⻋车辆驶⼊入时,⻋车头会左右倾斜,容易易影响识别效果,可以将⻋车道分成两条或者⽤用锥桶、路路桩等障碍物隔离开⼀一条⾮非机动⻋车道,使机动⻋车道变窄,⻋车⾏行行⽅方向变正。
2、如果⻋车道很宽,但不不能分隔成两条⻋车道或增加⾮非机动⻋车道,这种情况可以安装双相机,即在⻋车道的两侧各安装⼀一台⻋车牌识别⼀一体机,这样不不管⻋车⾏行行⽅方向偏向哪边,都可以有相机拍到⻋车牌并识别。
3、如果⻋车道很短,当⻋车从某个⽅方向驶来时,⻋车身通常都是斜向⼀一侧的,这种情况可以把相机安装在⻋车头所偏向的⼀一侧,这样拍照时⻋车头是正对相机的;如果⻋车辆从两个⽅方向驶来,可以安装双相机,每台相机拍摄⼀一个⽅方向的来⻋车。
三、弯道安装弯道安装⻋车牌识别设备时,⻋车⾏行行⽅方向指向弯道的外侧,所以⻋车牌识别⼀一体机应安装在⻋车道外围⼀一侧,这样⻋车辆驶⼊入识别区域时,⻋车牌识别相机就能拍到⽐比较正的⻋车牌照⽚片。
四、地库安装当需要在地库安装⻋车牌识别⼀一体机时,需要遵循如下原则:⼊入⼝口⻋车牌识别⼀一体机安装在地库坡道上⾯面⽔水平路路⾯面上,出⼝口的⻋车牌识别⼀一体机安装在地库坡道下⾯面的⽔水平地⾯面上。
这样,可以避免当⼀一体机⽆无法识别⻋车牌,造成道闸不不能抬杆时,⻋车辆只能停在地库坡道上的问题。
由于地库出⼊入⼝口的⾼高度限制可同时考虑选择折杆道闸杆。
ELAND一体化车牌识别系统安装说明书(硬件篇)硬件安装接线说明书

ELAND一体车牌识别识别系统硬件安装1、车牌识别布线原理图:2、车牌识别一体识别摄像机(以下简称车牌摄像机)的安装及接线:上图可以看出,车牌摄像机的安装类似安装普通的摄像机,主要是以下几个步骤,(1)、选点打孔,施工人员现场规划确定好车牌摄像机安装位置后,将摄像机支架立于此,记号笔描点。
然后用打孔工具套用直径为12mm转头地面打孔,深度根据固定支架的膨胀螺丝长度+1cm而定(膨胀螺丝推荐直径10mm)。
(2)、穿线、固定支架,固定孔转好后,清理干净灰尘,将布线原理图中所示的网线、220V电源线、道闸控制线穿进摄像机支架管道里再从支架顶部孔位穿出预留1米左右长度余线。
然后将摄像机支架对准膨胀孔位,用膨胀螺丝固定;(推荐用直径10mm的膨胀螺丝,相应打孔转头推荐直径12mm)如图(3)、固定摄像机,用所配的摄像机套架,连接头(又称鸭嘴舍)如图,经历三个步骤,套架固定于立柱(一般高度在离地130cm处),鸭嘴舍固定于套架上,摄像机固定于鸭嘴舍上面;这3个连接点可以配合使用调节车牌摄像机角度,调好后拧紧各固定点的螺钉即可;(4)、车牌摄像机接线,摄像机固定好以后,打开摄像机盖子,即可看到车牌摄像机里面接线柱如下图3、车位显示屏的安装及接线(主推L型显示屏,带语音)(1)、显示屏安装:显示屏拆封后,找到相应固定配件,将显示屏固定于车牌摄像机立柱支架上适合的高度,如图(2)、显示屏接线显示屏固定好后,可以看到有3根线从屏里面输出,具体接线如下图介绍:4、道闸机的安装及接线(1)、安装:打开道闸机,看底部,用相应的膨胀螺丝将其固定于指定位置即可如下图固定孔位打孔用合适尺寸的膨胀路上固定即可;(2)、接线: 摄像机固定好以后,接线主要看道闸机控制盒上面,一般主要接三种线,即道闸机电源线,道闸控制线,地感线。
具体标识如下图:(3)、调试:把道闸杆子上好(必要时要根据需要调节一下里面的联动弹簧),确保道闸机接线无误后,通电可用所配遥控器控制道闸机升降进行测试;5、岗亭接线(岗亭里面主要连线有两种线):(1)、网线:电脑的网线,外面车道安装的一体车牌摄像机拉进来的网线,都连接在同一个交换机或者路由器的LAN口上面,另外给管理电脑固定IP地址:192.168.1.***段的IP即可。
7、高清车牌识别系统安装与调试手册V2.1(详细版本)

封面作者:PanHongliang仅供个人学习高清智能车牌识别系统安装与调试手册V2.1(详细版本)智能车牌识别停车场管理系统简介智能车牌识别停车场管理系统是我司根据当前市场发展与客户的需要,开发出来的一款以车辆车牌作为车辆进出车场主要凭证,同时可辅以IC卡刷卡、可实现固定车辆和临时车辆收费、基于以太网的停车场管理系统。
该系统支持多通道进出与图像对比、满足复杂的收费需求;数据处理速度快、信息存储安全、扩展性强,能根据用户的需求,提供合适的停车场系统解决方案。
主要特点:●正常情况下,完全以车牌作为出入场凭证●对临时车牌可进行精确收费,月租车牌过期后可进行临时收费,有效地防止停车费用的流失●具备脱机与脱网功能。
在脱机与脱网时,月租用户可自由出入●车牌识别一体机可代替传统的视频系统,不需要补光灯、摄像机等。
成本低,有较强的竞争力●支持多种车牌识别器,客户可选择面多●提供多种网络显示屏,可播放与显示广告词、出入场欢迎词、时间、剩余车位、收费金额等目录第一章系统配置11.1系统相关材料、器件的准备11.1.2 软件清单11.2工具需求1第二章软件安装12.1 PC机型及配置的选择12.1.1硬件环境12.1.2 软件环境12.1.3 局域网通讯环境22.2 数据库安装22.3 停车场系统软件安装10第三章车道信息显示屏安装133.1车道信息显示屏安装133.6车牌识别相机的安装接线14第五章系统调试165.1网络的组建165.2 系统初始化设置195.2.1启动SQL Server服务器195.1.3 数据库创建配置205.1.4 运行车牌识别系统服务服务器225.1.5 车牌识别系统初始化225.1.5.1管理员登录235.1.5.2系统参数初始化235.1.5.3创建岗亭255.1.5.4创建通道265.1.5.5设置收费规则285.1.5.6注册车牌305.12 数据整理与系统备份31第七章系统安装调试常见故障及分析处理33第一章系统配置1.1系统相关材料、器件的准备1.1.2 软件清单智能车牌识别管理系统安装包、SQL Server 20001.2工具需求万用表、大小螺丝刀【含一字起子(5mm×75mm)一字起子(6mm×100mm)和十字起子(#0×75mm)十字起子(#1×75mm)十字起子(#2×100mm)】、剪钳、剥线钳、镊子等常用工具。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

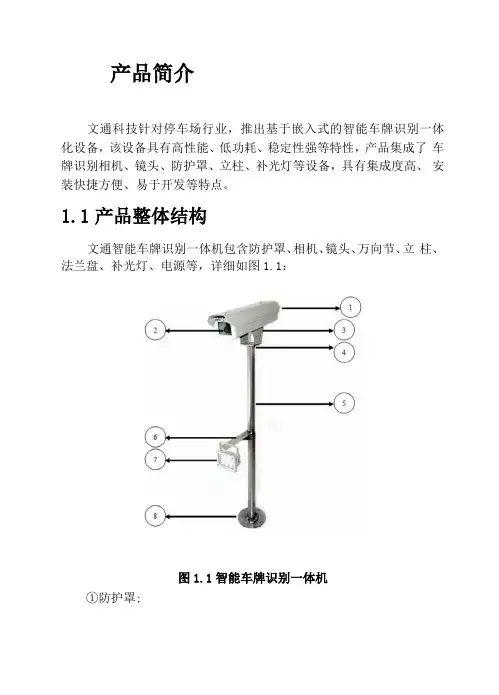

一、产品简介
文通科技针对停车场行业,推出基于嵌入式的智能车牌识别一体化设备,该设备具有高性能、低功耗、稳定性强等特性,产品集成了车牌识别相机、镜头、防护罩、立柱、补光灯等设备,具有集成度高、安装快捷方便、易于开发等特点。
1.1 产品整体结构
文通智能车牌识别一体机包含防护罩、相机、镜头、万向节、立柱、法兰盘、补光灯、电源等,详细如图1.1:
图1.1 智能车牌识别一体机
①防护罩;
②高清车牌识别相机;
③万向节;
④上法兰盘;
⑤不锈钢立柱;
⑥补光灯支架;
⑦补光灯;
⑧下法兰盘
1.2 防护罩内部组成
文通智能车牌识别一体机防护罩内部包含高清车牌识别相机、镜头、电源、接线端子、温控模块、风扇等,详细如1.2图:
图1.2防护罩内部结构
①高清镜头;
②高清车牌识别摄像机—130万像素;
③防护罩;
④相机接口: 12V电源接口、IP网络接口、
地感触发信号接口、补光灯触发线接口、
RS485接口(保留)、BNC接口(保留);
⑤电源;
⑥接线端子;
⑦风扇:内置温控模块,自动控制加热;
⑧温控器
1.3 高清车牌识别相机接口
文通智能车牌识别一体机相机接口包含:IP网口、电源接口、地感触发线接口、补光灯触发线接口等,如图1.3所示:
图1.3智能车牌相机接口
①线缆接口:
A:地感触发线接口(开关量信号输入)
B:补光灯触发线接口(开关量信号输出)
②BNC视频输出接口(保留);
③IP网络接口;
④电源接口;
⑤Micro SD卡插口;
二、产品线路连接及安装安装
2.1 防护罩内部接线
图2.1 防护罩内部接线图
说明:
➢接线端子上,接入AC220V:
✧1和2是一组火线(L)
✧3和4是一组零线(N)
✧5和6是一组地线(G)
➢电源线和闪光灯电源线接入方式:
✧1接电源火线L—火线
✧ 2 接补光灯火线 L—火线
✧3接电源零线N—零线
✧4接补光灯零线N—零线
✧5接电源地线G—地线
✧6接补光灯地线G—地线
➢闪光灯控制线接入方式(如图1.3和图2.2):
✧闪光灯白色线接快号通IO口中的O1+
✧闪光灯黑色线接快号通IO口中的O1-
➢地感触发线的接线方式(如图1.3):
✧地感触发信号线接入相机线缆接口GND和I1口
➢摄像机托板安装相机:
✧打开防护罩将摄像机托板拆下,将相机用两个螺丝钉固
定在摄像机托板上,再将托板和摄像机一同安装到原处。
➢将网线和12V电源线接入摄像机尾部相应接口(如图1.3)
图2.2 闪光灯外观及线序图示
安装注意事项:
1.摄像机镜头与防护罩玻璃之间保持最小5mm的距离,以便调节
摄像头;
2.所有需要连接到防护罩内部的线缆,必须强弱电分开穿过两个
锁紧环,以便保护线缆不被划伤;
3.网线接头需要等网线穿入防护罩内部现场制作。
完成护罩内部安装和连接后,护罩内部情况见图2.3和图2.4
图2.3相机安装与护罩内部布置
图2.4护罩内连线局部放大图
2.2 相机镜头安装
镜头的安装方式有C型安装和CS型安装两种。
C型安装接口指从镜头安装基准面到焦点的距离为17.526mm,而CS型接口的镜头安装
基准面到焦点距离为12.5mm。
快号通智能相机镜头接口为CS型接口,镜头(选购件)为C型接口。
因此将C型镜头安装到CS接口时需要加装一个5mm厚的【3】转接环(如图2.5)。
安装时首先取下快号通的镜头的【6】保护盖,然后把镜头安装在【3】转接环上,固定。
安装完成后如图2.6所示。
注意:在摘相机保护盖的时候,【3】转接环不要被摘下。
图2.5 相机安装镜头接口
注:图2.5中所有部件均已安装在相机机身上,特殊情况仍需要调节焦点时,旋转拧动镜头[4]适配环调节焦点距离,调节完毕,旋转[5]锁紧环将其固定。
图 2.6车牌识别相机
注:镜头装完后,再次用手拧紧【5】锁紧环[和镜头【4】适配环,以防长时间使用的过程中,有松动的现象,影响使用。
2.3 立柱穿线
1.快号通安装完毕后要保证杆体与快号通外壳美观、完整、
无损伤。
将各线缆穿过套管后插入立柱与快号通下壳的套
扣中用力拧紧,穿线的时候,不要将线的外皮划伤。
2.快号通的补光灯的供电,是通过护照内部的220V电源供
(如图2.3)。
图 2.7 立柱穿线图
2.4法栏盘的固定
立柱下法栏盘固定件应为12-14号钢质膨胀螺栓,埋栓时尽量避免重复打孔的现象;螺栓、螺母在固定时要加套弹簧垫片和防水罩。
图2.8立柱上法拉盘规格
图2.9立柱下法拉盘规格
2.5产品安装位置
智能车牌识别一体机安装在岗亭一侧的道闸前方,地感线圈距离车牌识别设备3.5—4m,选择6mm镜头(距离在4—5m,选择9mm镜头),车辆进入触发区域之前一定要摆正,如图2.10所示;
车辆触发地感时,闪光灯会高亮一下,快号通抓拍高亮那一帧去识别车牌号码,相机上传车牌号码、车牌颜色和车辆图片。
图2.10 产品安装位置示意图1
产品安装注意事项:
●安装使用0.6米或者1.2米高的立柱;(需要根据现场情况而定);
●地感线圈距离车牌识别设备立柱不能超过5米,否则无法识别。
●地感线圈距离车牌识别设备立柱不能小于3米,否则无法识别。
●车牌识别设备与地感线圈间不能有任何遮挡;
●在地感线圈前面1米必须安装减速带;
●设备安装位置与角度应避免出现强逆光、反光等情况。
三、产品如何调试
3.1镜头调试
当相机拍摄的图像无法达到要求成像质量时,旋转镜头的焦点调节环[1],光圈调节环[2]来调节焦点距离及光圈来达到要求的成像质量(如图3.1)。
图 3.1 高清镜头
3.2车牌识别调试
安装之后,发现演示软件采集出来的车牌为下面左低右高的时候(图3.2),就将防护罩(延拍照方向)的右侧垫高,具体垫高多少,根据现场的实际拍照情况定,最终采集结果如图3.3的正确结果。
如果出现于左高右低时候,就将防护罩(延拍照方向)的左侧垫高。
图3.2错误的安装结果
图3.3正确的安装结果
四、产品技术参数
车牌识别
车牌识别率>98%
车牌定位率>99%
识别要素车牌号码、车牌颜色、识别速度等车牌宽度范围80-400像素
识别速度100—200毫秒
相机启动时间30秒
图像调节AGC、AEC
车辆通行速度<30km/h
工作模式地感线圈触发拍照识别
操作系统Windows 2000/XP/2003/ 7
开发方式编程接口(API)
蓝牌
单层黄牌
双层黄牌
挂车号牌
支持车牌类型
使馆汽车号牌
港澳出入境车牌
教练汽车号牌
警牌
拖拉机号牌
新军牌
新武警车牌
02式个性化号牌。
