【化学】九年级化学化学图像题汇编题20套(带答案)及解析
【化学】九年级化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．酸碱中和反应是一类非常重要的反应。
向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸。
下列能正确反映对应变化关系的图像是A．B．C． D．【来源】【万唯】江西省2019年中等学校招生考试成果检测化学试题（一)《逆袭卷》【答案】D【解析】【详解】A、向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时溶液pH>7，故A错误；B、发生的反应为2NaOH + H2SO4 = Na2SO4 +2H2O，SO42-随着稀硫酸的加入而不断增加，故B错误；C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，故C错误；D、随着稀硫酸的加入，生成物硫酸钠的质量分数逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量继续增大，而硫酸钠的质量不变，因此导致溶液中Na2SO4的质量分数逐渐减小，D正确。
故选D。
【点睛】解答时要全面理解曲线中的“起点、拐点和终点”涵义，如A项中忽略反应前是氢氧化钠溶液，溶液的pH>7而出错。
2．下列叙述与对应的示意图表示正确的是( )A．水的电解B．向稀盐酸中滴加过量的氢氧化钠溶液C．加热一定质量的高锰酸钾制氧气D．等质量的锌、铁分别与足量等溶质质量分数的稀硫酸反应【答案】D【解析】根据已有的知识结合图示进行分析，电解水时生成的氢气和氧气的质量比是1：8；盐酸的pH小于7，氢氧化钠溶液的pH大于7；高锰酸钾能分解生成氧气，高锰酸钾的质量一定，则生成氧气的质量一定；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，生成的氢气少。
电解水时生成的氢气和氧气的质量比是1：8，不是2：1，故A错误；盐酸的pH小于7，氢氧化钠溶液的pH大于7，向稀盐酸中滴加过量的氢氧化钠溶液，开始时溶液的pH应该是小于7，不是大于7，故B错误；加热一定质量的高锰酸钾制氧气，当高锰酸钾完全分解，生成氧气的质量不再改变，故C错误；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，在坐标中斜线陡，铁的反应速率小，在坐标中的斜线缓，锌反应生成氢气的质量小于铁生成的氢气的质量，故D正确。
3．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。
4．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【答案】C【解析】【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。
故选C。
5．下列四个图象分别对应四种实验操作过程，其中正确的是A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D．丁表示高温加热一定质量的石灰石【答案】D【解析】【分析】【详解】A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选项图象错误。
B、向一定质量的稀盐酸中逐渐加入镁条，原溶液是稀盐酸，一开始溶液的质量不可能为0，故选项图象错误。
C、稀硫酸与氢氧化钡溶液反应生成硫酸钡沉淀和水，至完全反应溶质质量分数变为0，继续加入氢氧化钡溶液，溶质质量分数逐渐增大，故选项图象错误。
D、高温加热一定质量的石灰石，但达到一定温度才能分解；碳酸钙分解生成氧化钙和二氧化碳，剩余固体的质量逐渐减少，至完全反应，不再发生改变，故选项图象正确。
故选：D。
6．下列关系不正确的是A．t2摄氏度时等质量的甲乙饱和溶液中含有溶剂的质量甲<乙B．加热氯酸钾和二氧化锰制取氧气C．向澄清的石灰水中通入过量二氧化碳D．向与稀硫酸溶质质量分数相同的氢氧化钡溶液中加入稀硫酸【答案】D【解析】【分析】【详解】下列关系不正确的是A、根据溶解度曲线可知，t2℃时，甲的溶解度大于乙，等质量的甲、乙饱和溶液中含有溶剂的质量甲<乙，图像与事实相符，故A正确；B、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，加热过程中，氯酸钾开始由于温度较低，不能分解，达到一定的温度后，分解生成氯化钾和氧气，其质量不断减少，最后为零，氯化钾的质量不断增加，反应结束后，不再增大，二氧化锰是反应的催化剂，其质量保持不变，图像与事实相符，故B正确；C、氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，碳酸钙、水和二氧化碳反应生成可溶性碳酸氢钙。
向澄清的石灰水中通入过量二氧化碳，沉淀质量不断增大，后不断减小，最后为零，图像与事实相符，故C正确；D、氢氧化钡与硫酸反应生成硫酸钡沉淀的水，向与稀硫酸溶质质量分数相同的氢氧化钡溶液，由于生成了硫酸钡沉淀，溶液中溶质质量分数逐渐减小，恰好完全反应时，溶质的质量分数为零，硫酸过量后，溶质质量分数逐渐变大，由于反应过程中生成了水，最后溶质质量分数在小于起始的溶质质量分数，图像与事实不相符，故D错误。
故选D。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
7．下列四个图形的变化趋势能正确描述对应操作的是A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应B．将接近饱和的碳酸钠溶液恒温蒸发水C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误;D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。
故选：A。
8．下列四个图像分别对应四种操作过程，其中图像能正确表示对应操作的是A．向碱溶液中加水B．向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量C．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应D．将一定质量的硝酸钾不饱和溶液恒温蒸发水分，直至有少量晶体析出【答案】B【解析】【分析】【详解】A、向碱溶液中加水，pH减小，但是不能小于7，该选项对应关系不正确；B、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正确；C、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关系不正确；D、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。
故选：B 。
9．图像中的化学，下列图像中能正确反映其对应关系的是（ ）A ．表示足量碳在容积恒定的密闭容器中燃烧B ．表示将锌片加入一定量的硫酸铜溶液中C ．表示向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉D ．表示分别加热等质量的甲、乙两份固体制取氧气，甲为氯酸钾，乙为氯酸钾和二氧化锰的混合物【答案】C【解析】【分析】【详解】A 、足量碳在容积恒定的密闭容器中燃烧，碳燃烧放出大量的热，温度升高，压强增大，由于碳燃烧消耗了氧气，生成了二氧化碳， 22C+O CO 点燃，生成二氧化碳的体积与消耗氧气的体积相同，故最后容器冷却至室温后，压强又恢复至原压强，不符合题意；B 、将锌片加入一定量的硫酸铜溶液中，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSO ZnSO +Cu ，65份的锌置换出64份的铜，固体质量减小，待完全反应后固体质量不变，不符合题意；C 、向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉，由于盐酸完全相同，金属过量，则酸全部参与反应，最后生成氢气的质量相同，由于镁的活动性大于锌，故镁反应的速度快，对应的曲线陡，反应时间短，符合题意；D 、分别加热等质量的甲、乙两份固体制取氧气，甲为氯酸钾，乙为氯酸钾和二氧化锰的混合物，由于二氧化锰是催化剂，故乙反应速度快，先开始反应，乙中氯酸钾的质量小于甲，产生氧气的质量小，故最后甲产生氧气的质量应大于乙，不符合题意。
故选C 。
10．下列4个图像不能正确反映对应变化关系的是A ．AB ．BC ．CD ．D【答案】D【解析】【详解】A 、20°C 时，向一定量的硝酸钾不饱和溶液中加入硝酸钾固体，溶质的质量增加，溶质的质量分数增大，待硝酸钾溶液达到饱和后，溶质的质量分数不变，不符合题意；B 、向等质量的镁粉和铁粉中分别逐滴加入同浓度的稀盐酸至过量，22Mg+2HCl=MgCl +H ↑，22Fe+2HCl=FeCl +H ↑，开始产生的氢气一样多，等质量的酸完全反应需要铁的质量大于镁的质量，故铁粉与等质量的酸反应所得的盐溶液的质量多， 等质量的镁、铁完全反应后，设等质量的镁、铁的质量为a ，则镁完全反应生成氯化镁的质量为：95m/24，铁完全反应生成氯化亚铁的质量为：127m/56，故最后镁完全反应生成盐的质量大，不符合题意；C 、等质量CaO 和Ca(OH)2中分别加入等浓度的稀盐酸至过量，设氧化钙和氢氧化钙的质量为a ，氧化钙与稀盐酸反应的化学方程式为：22CaO+2HCl=CaCl +H O ，氧化钙生成氯化钙的质量为：111a/56，222Ca(OH)+2HCl=CaCl +2H O ，氢氧化钙生成氯化钙的质量为：111a/74，故完全反应时，氧化钙生成氯化钙的质量大，不符合题意；D 、向盛有少量二氧化锰的烧杯中不断地加入过氧化氢溶液，过氧化氢在二氧化锰的催化下分解为水和氧气，随着过氧化氢的不断加入，生成氧气的质量不断增加，符合题意。
【化学】九年级化学化学图像题汇编题20套(带答案)及解析
【化学】九年级化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．下列图像不能正确反映其对应关系的是A．等质量的Zn和Mg分别与足量的等体积、等质量分数的稀硫酸反应B．等质量块状或粉末状的CaCO3分别与足量的等体积、等质量分数的稀盐酸反应C．探究加MnO2与不加MnO2对等质量、质量分数的两份过氧化氢溶液分解的影响D．向一定量氢氧化钠溶液中逐滴加稀盐酸【来源】2019年河北省保定市莲池区中考模拟化学试题【答案】C【解析】【分析】【详解】A、镁的活动性比锌强，反应速率快，反应时间短；等质量的Zn和Mg分别与足量的等体积、等质量分数的稀硫酸反应，镁生成氢气的质量比锌多，故选项图象正确。
B、粉末状碳酸钙和盐酸反应速率大于块状的，对应图象斜率要大，同时由于碳酸钙质量相同，二者图象的终点也相同，故选项图象正确。
C、用等质量、等浓度的双氧水制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，故选项图象错误。
D、向一定量氢氧化钠溶液中逐滴加稀盐酸，碱性逐渐减弱，酸性逐渐增强，pH值的变化是从大于7逐渐的增大到小于7，故选项图象正确。
故选：C。
【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。
2．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。

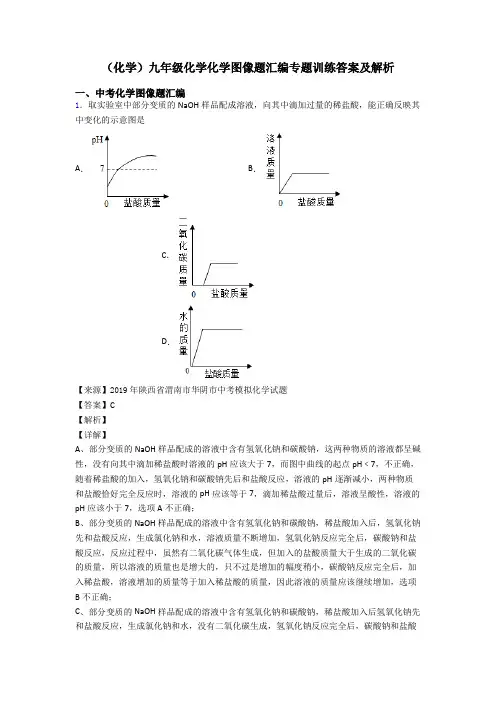

(化学)九年级化学化学图像题汇编专题训练答案及解析
（化学）九年级化学化学图像题汇编专题训练答案及解析一、中考化学图像题汇编1．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【来源】2019年陕西省渭南市华阴市中考模拟化学试题【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。
选项C正确；D、部分变质的NaOH样品配成的溶液中含有水，曲线的起点不正确，随着盐酸的加入，氢氧化钠、碳酸钠先后和盐酸反应，反应过程中都有水生成，且盐酸中本来就含有水，即使反应结束，随着盐酸的加入，溶液中水的质量也应不断增加，选项D不正确。
故选C。
【点睛】部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，氢氧化钠和碳酸钠与盐酸的反应有先后顺序，稀盐酸加入后，氢氧化钠先和盐酸反应，氢氧化钠反应完全后，碳酸钠和盐酸反应。
最新初三化学图像题 金属及酸碱盐反应题20套(带答案)
2．下列图像与对应选项关系不合理的是
A． 电解水时生成氢气和氧气的体积关系
B． 向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液
C． 将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中
D． 向盛有一定质量稀盐酸的烧杯中不断加水稀释
【答案】C
【解析】
【详解】
A、电解水时生成氢气和氧气，2H2O 2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；
C．等质量的Zn和Mg分别与等体积等质量分数的稀硫酸（足量）反应
D．等质量CaCO3分别与等体积等质量分数的稀盐酸（足量）反应
【答案】A
【解析】
【详解】
A、二氧化锰做催化剂能够加快过氧化氢分解生成氧气的速率，所以向盛有少量二氧化锰的烧杯中不断地加入过氧化氢溶液，生成氧气的质量会越来越多，选项错误；
B、20℃时，向一定量的硝酸钾不饱和溶液中加入硝酸钾固体，随着硝酸钾固体的溶解，溶质的质量分数增大直至形成饱和溶液后溶质质量分数不再增大，选项正确；
B、反应的稀盐酸质量相等时，生成氢气质量相等，每73份质量的氯化氢消耗65份质量的锌，放出2份质量的氢气；每73份质量的氯化氢消耗56份质量的铁，放出2份质量的氢气，消耗的锌质量大于铁，因此锌和稀盐酸完全反应后形成的溶液质量大于铁，故B正确；
C、加热氯酸钾制氧气，有催化剂时反应速率快一些，反应需要时间短，因此b代表未使用催化剂，a代表使用了催化剂，故C错误；
6．下列四个图象不能正确反映对应变化关系的是
A． 向一定量的氧化铜粉末中逐滴加入稀硫酸至过量
B． 向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量
C． 向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量
(化学)九年级化学化学图像题汇编专项训练100(附答案)含解析
（化学）九年级化学化学图像题汇编专项训练100(附答案)含解析一、中考化学图像题汇编1．下列图象能正确反映对应变化关系的是（）A．加热氯酸钠和二氧化锰的混合物制氧气B．电解水C．向一定量氢氧化钠和碳酸钠的混合溶液中加入过量的石灰水D．服用胃舒平（主要成分是Al（OH）3）治疗胃酸过多，胃液pH的变化【来源】2019年江西省赣州市瑞金市中考一模化学试题【答案】C【解析】【分析】【详解】A、加热氯酸钠和二氧化锰的混合物制氧气，二氧化锰作催化剂，反应前后质量不变，但随着反应的进行，剩余固体的质量逐渐减少，二氧化锰的质量分数逐渐增大，至完全反应不再发生改变，故选项错误。
B、通电分解水，生成氢气和氧气的体积（而不是质量）之比为2：1，故选项错误。
C、氢氧化钠和加入的氢氧化钙不反应，碳酸钠和氢氧化钙反应生成沉淀碳酸钙，随氢氧化钙的加入逐渐增加，直到碳酸钠完全反应，沉淀量不再变化，故选项正确。
D、盐酸和氢氧化铝反应生成氯化铝和水，因此pH值会有所增大，但是胃必须是酸性环境，所以最后pH仍然小于7，故选项错误。
故选：C。
2．向某混合溶液中滴加硫酸溶液的体积和生成气体或沉淀的质量关系如图所示,则该混合溶液可能是A．氯化钠、氯化钡B．氢氧化钠、硝酸钡C．氢氧化钠、碳酸钠D．氯化钠、碳酸钠【答案】C【解析】【分析】使硫酸产生沉淀的物质一般含有钡离子，且产生的沉淀不溶于稀酸。
【详解】A、滴加硫酸溶液,硫酸溶液与氯化钡溶液反应产生硫酸钡沉淀,刚开始就产生沉淀，不符合题意;B、滴加硫酸溶液,氢离子与氢氧根离子反应生成水，硫酸根离子与钡离子反应生成硫酸钡沉淀,因此反应刚开始就有沉淀生成，不符合题意;C、滴加硫酸溶液,硫酸溶液先与氢氧化钠溶液反应，当氢氧化钠溶液反应完,硫酸溶液再与碳酸钠溶液反应产生二氧化碳气体,符合题意;D、滴加硫酸溶液,硫酸溶液与碳酸钠溶液反应产生二氧化碳气体,反应刚开始就有气体产生，不符合题意。
故选C。
【点睛】本题难度较大，易错原因有:①没有掌握物质之间的化学反应;②对酸碱盐之间的优先反应原则不清楚;③没有分析清楚,反应物的量与生成气体或沉淀质量的关系。
(化学)九年级化学化学图像题汇编专项训练及答案及解析
（化学）九年级化学化学图像题汇编专项训练及答案及解析一、中考化学图像题汇编1．下列图像不能正确反映其对应关系的是A ．常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液B ．向一定量的硝酸银和硝酸铜的混合溶液中加人铁粉至过量C ．用等质量、等质量分数的过氧化氢溶液制取氧气D ．将等质量的粉末状、块状大理石分别与足量等体积、等溶质质量分数的稀盐酸反应【来源】【万唯】山东省东营市2019年初中学业水平考试化学试题《白卷》【答案】D【解析】【详解】A.常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液，先发生的反应是242422NaOH+H SO =Na SO +2H O ，pH 由小变大；后发生反应42242NaOH+MgSO =Mg OH +Na SO ()，溶液的pH 为7且保持不变，当滴入的NaOH 溶液过量时，溶液的pH 将逐渐增大，A 正确；B.向一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量，铁先与硝酸银反应，由方程式Fe+2AgNO 3=Fe(NO 3)2+2Ag 可知每56份质量的铁可以置换出216份质量的银，溶液质量减小，硝酸铜的质量分数增大；待硝酸银反应完，铁再与硝酸铜反应，硝酸铜的质量分数减小，直至硝酸铜消耗完，硝酸铜的质量分数为0，B正确；C.用等质量、等质量分数的过氧化氢溶液制取氧气时，加催化剂放出氧气的速率比不加催化剂放出氧气的速率快，但最终产生氧气的质量是相等的，C正确；D.等质量的粉末状、块状大理石分别与足量的等体积、等溶质质量分数的稀盐酸反应，产生二氧化碳的质量相等，粉末状大理石与稀盐酸反应速率更快，D错误。
故选：D。
【点睛】图像坐标与化学知识相结合类型的题目关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
2．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。
(化学)九年级化学化学图像题汇编题20套(带答案)及解析
（化学）九年级化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．如图是X、Y、Z三种固体的溶解度曲线，下列有关说法中不正确的是（）A．Z的溶解度随温度的升高而降低B．t1℃时，Y的溶解度大于Z的溶解度C．t3℃时，X的饱和溶液中溶质的质量分数为40%D．t2℃时，X的溶解度和Y的溶解度相等【答案】C【解析】根据溶解度曲线，可以看出物质的溶解度随着温度的变化而变化的情况；还可以判断或比较某一物质在不同温度下的溶解度大小；饱和溶液中溶质的质量分数=×100%。
观察溶解度曲线，可以看出Z的溶解度随温度的升高而降低，A正确；观察溶解度曲线，可以看出t1℃时，Y的溶解度大于Z的溶解度，B正确；观察溶解度曲线，可以看出t3℃时，X的溶解度是100g，所以其饱和溶液溶质的质量分数是：×100%=50%，故C错误；观察溶解度曲线，可以看出t2℃时，X的溶解度和Y的溶解度相交于一点，说明二者的溶解度在此温度下相等， D正确。
2．下列图像能正确反映所对应叙述关系的是A．一定量的木炭还原氧化铜，剩余固体质量与反应时间的关系B．t℃时，向饱和硝酸钾溶液中加入硝酸钾晶体，溶质质量分数与加入硝酸钾质量的关系C ．将锌粒加入到一定量的稀硫酸中，溶液的质量与反应时间的关系D ．向硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，沉淀质量与加入量的关系 【答案】D 【解析】 【分析】 【详解】A 、木炭还原氧化铜生成铜和二氧化碳，方程式为：2ΔC+2CuO2Cu+CO ↑。
从方程式可知，生成物中含有铜单质，固体的质量一定不为0。
A 错误；B 、一定温度下，饱和的硝酸钾溶液不能继续在溶解硝酸钾了。
所以加入的硝酸钾无法继续溶解，溶质质量分数不变。
B 错误；C 、将锌和稀硫酸混合后，锌和稀硫酸反应生成硫酸锌和氢气，方程式为：2442Zn+H SO ZnSO +H ↑=。
由此可知，锌和稀硫酸一接触就会反应生成硫酸锌和氢气，溶液的质量逐渐增加，待硫酸消耗尽后，加入的锌粒不会反应，也不会形成溶液，则此时溶液的质量不变。
(化学)初三化学化学图像题汇编真题汇编(含答案)及解析
（化学）初三化学化学图像题汇编真题汇编(含答案)及解析一、中考化学图像题汇编1．烧杯中盛有 x 溶液，逐滴加入（或通入）y 物质，烧杯内液体的 pH 变化如下图所示。
则符合该变化的一组物质是x yA NaOH 溶液稀 HCl（过量）B稀 H2SO4Mg（适量）C Ca(OH)2CO2（适量）D稀 HCl NaOH 溶液（过量）A．A B．B C．C D．D【来源】吉林省长春市农安县第三中学2019-2020学年九年级下学期三月份网络质量监测化学试题【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中添加稀盐酸至过量。
氢氧化钠溶液显碱性，pH大于7，随着稀盐酸的加入，溶液中的氢氧化钠被消耗，溶液的碱性减弱，pH逐渐减小。
当盐酸和氢氧化钠恰好完全反应后，继续滴加稀盐酸，则稀盐酸过量，此时溶液显酸性，pH小于7。
A错误；B、稀硫酸溶液显酸性，pH小于7，与图像不符。
B错误；C、氢氧化钙溶液显碱性，溶液的pH大于7。
氢氧化钙和二氧化碳反应生成碳酸钙沉淀和水，溶液的碱性逐渐减弱，则溶液的pH逐渐减小。
且生成的水呈中性，pH等于7。
C正确；D、稀盐酸溶液显酸性，pH小于7，与图像不符。
D错误。
故选C。
2．下列图像能正确反映对应变化关系的是A．20°C时向饱和氯化钠溶液中加入氯化钠晶体B．向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液C．用等质量、等浓度的双氧水分别制取氧气D．足量红磷在密闭容器中燃烧【答案】D【解析】【分析】氢氧化钠和稀硫酸反应生成硫酸钠和水，和硫酸铜反应生成氢氧化铜沉淀和硫酸钠；过氧化氢分解生成水和氧气。
【详解】A、20℃时向饱和氯化钠溶液中加入氯化钠晶体，氯化钠不能溶解，氯化钠质量分数不变，故A不正确；B、向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应开始不产生沉淀，硫酸完全消耗后才有沉淀生成，故B不正确；C、催化剂只能改变反应速率不能改变生成物的质量，用等质量、等浓度的双氧水分别制取氧气，最终生成氧气质量相等，故C不正确；D、红磷燃烧放热，导致气压增大的趋势大于氧气减少导致气压减小的趋势，因此气压增大，完全反应后冷却至室温，由于氧气消耗，气压减小，即小于反应前的气压，故D正确。
九年级化学化学图像题汇编题20套(带答案)含解析
九年级化学化学图像题汇编题20套(带答案)含解析一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形，其中实验结果与图形对应准确的是（ ）A ．图①分别向等质量的铝和镁中加入稀盐酸B ．图②是向硫酸中加水，溶液pH 的变化C ．图③是向饱和食盐水中不断加水，溶液中溶质的质量变化D ．图④是向一定量硫酸铜溶液中不断加入锌粉，溶液的质量变化【来源】广西南宁市青秀区南宁二中2019-2020学年九年级下学期2月开学考试化学试题【答案】A【解析】【分析】【详解】A 、分别向稀盐酸中加等质量的铝和镁，铝和稀盐酸反应：322Al+6HCl=2AlCl +3H ↑；镁和稀盐酸反应：22Mg+2HCl=MgCl +H ↑，等质量的铝和镁，最后铝产生氢气的质量大，符合题意；B 、向硫酸中加水，pH 逐渐增大至无限接近于7，但是不会大于7，不符合题意；C 、向饱和食盐水中不断加水，溶液的质量不断增大，但是溶质的质量不变，不符合题意；D 、向一定量硫酸铜溶液中不断加入锌粉，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSO ZnSO +Cu ，65份的锌置换出64份的铜，固体质量减小，溶液质量增加，但是溶液质量不是从零开始增加，不符合题意。
故选A 。
2．下列四个图形的变化趋势能正确描述对应操作的是A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应B．将接近饱和的碳酸钠溶液恒温蒸发水C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误;D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。
【化学】九年级化学化学图像题汇编专项训练100(附答案)及解析
【化学】九年级化学化学图像题汇编专项训练100(附答案)及解析一、中考化学图像题汇编1．下列图像与对应的实验描述相符的是A．密闭容器中点燃红磷B．氧气在水中的溶解度C．加热KClO3和MnO2的混合物制O2D．将足量的Ba(OH)2溶液逐滴滴入硫酸溶液中【答案】D【解析】【详解】A、在密闭容器中点燃红磷，红磷燃烧放出大量的热，一开始气压会升高，红磷与空气中的氧气反应，所以完全冷却后，压强会减小，由于红磷只与空气中的氧气反应，所以反应结束后容器中气体的压强不会为零，不符合题意；B、氧气在水中的溶解度随温度升高而减小，不符合题意；C、刚开始加热时氯酸钾未分解，固体质量不发生变化，一段时间后氯酸钾在二氧化锰的催化作用下分解生成氯化钾和氧气，已知反应前后物质总质量不变，由于反应后有气体生成，因此反应后固体质量逐渐减少，但不会减少至零，不符合题意；D、向硫酸溶液中滴加氢氧化钡溶液，二者反应生成硫酸钡沉淀和水，随着反应进行，溶质质量逐渐减少，恰好完全反应时溶质质量为零，继续滴加氢氧化钡溶液，溶质质量又逐渐增加，符合题意。
故选D。
2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。
【化学】九年级化学化学图像题汇编题20套(带答案)及解析
【化学】九年级化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．下列图像能正确反映其对应操作中各量变化关系的是A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应【来源】重庆市沙坪坝区第八中学校2019-2020学年九年级下学期第一次月考化学试题【答案】D【解析】【分析】【详解】A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。
故选：D。
2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。
