设备断路器选型计算办法
电机断路器选择的计算

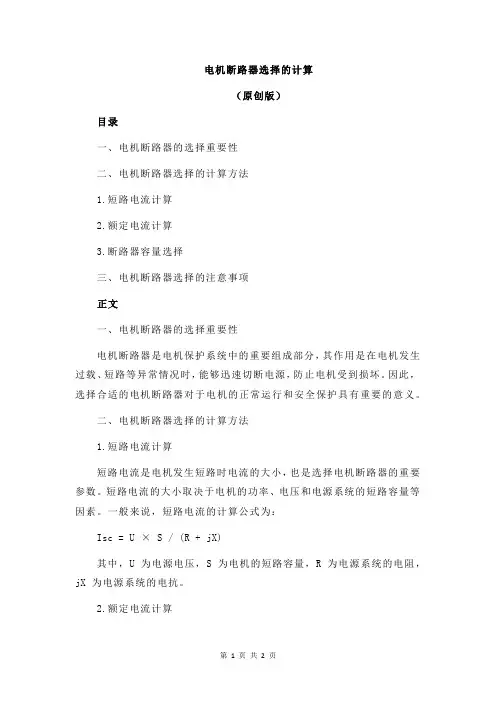

电机断路器选择的计算（原创版）目录一、电机断路器的选择重要性二、电机断路器选择的计算方法1.短路电流计算2.额定电流计算3.断路器容量选择三、电机断路器选择的注意事项正文一、电机断路器的选择重要性电机断路器是电机保护系统中的重要组成部分，其作用是在电机发生过载、短路等异常情况时，能够迅速切断电源，防止电机受到损坏。
因此，选择合适的电机断路器对于电机的正常运行和安全保护具有重要的意义。
二、电机断路器选择的计算方法1.短路电流计算短路电流是电机发生短路时电流的大小，也是选择电机断路器的重要参数。
短路电流的大小取决于电机的功率、电压和电源系统的短路容量等因素。
一般来说，短路电流的计算公式为：Isc = U × S / (R + jX)其中，U 为电源电压，S 为电机的短路容量，R 为电源系统的电阻，jX 为电源系统的电抗。
2.额定电流计算额定电流是电机正常运行时电流的大小，也是选择电机断路器的重要参数。
额定电流的计算公式为：Ie = P × cosφ / (1.732 × U)其中，P 为电机的功率，cosφ为电机的功率因数，U 为电源电压。
3.断路器容量选择断路器的容量是指断路器能够承受的最大电流。
在选择断路器时，其容量应大于电机的短路电流和额定电流。
一般来说，断路器的容量选择应遵循以下原则：Ib = K × (Isc + 1.5 × Ib)其中，Ib 为断路器的容量，K 为安全系数，一般取 1.5-2.5；Isc 为电机的短路电流。
三、电机断路器选择的注意事项在选择电机断路器时，除了要考虑短路电流和额定电流外，还需要考虑电机的保护等级、断路器的分断能力等因素。
断路器相关计算说明

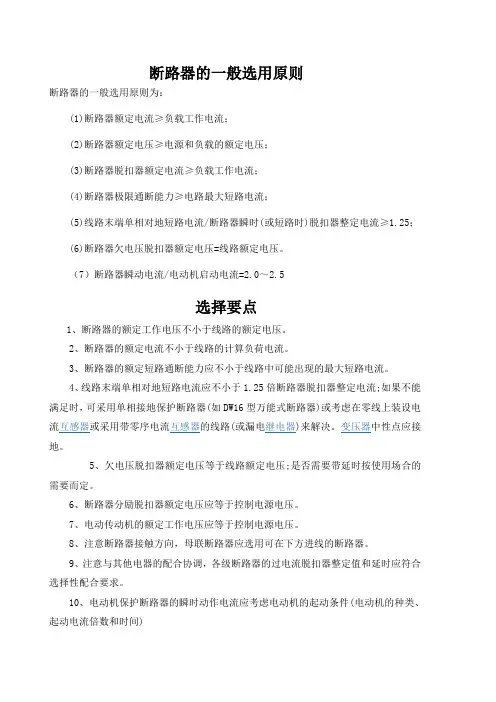

断路器的一般选用原则断路器的一般选用原则为：(1)断路器额定电流≥负载工作电流；(2)断路器额定电压≥电源和负载的额定电压；(3)断路器脱扣器额定电流≥负载工作电流；(4)断路器极限通断能力≥电路最大短路电流；(5)线路末端单相对地短路电流/断路器瞬时(或短路时)脱扣器整定电流≥1.25；(6)断路器欠电压脱扣器额定电压=线路额定电压。
（7）断路器瞬动电流/电动机启动电流=2.0～2.5选择要点1、断路器的额定工作电压不小于线路的额定电压。
2、断路器的额定电流不小于线路的计算负荷电流。
3、断路器的额定短路通断能力应不小于线路中可能出现的最大短路电流。
4、线路末端单相对地短路电流应不小于1.25倍断路器脱扣器整定电流;如果不能满足时，可采用单相接地保护断路器(如DW16型万能式断路器)或考虑在零线上装设电流互感器或采用带零序电流互感器的线路(或漏电继电器)来解决。
变压器中性点应接地。
5、欠电压脱扣器额定电压等于线路额定电压;是否需要带延时按使用场合的需要而定。
6、断路器分励脱扣器额定电压应等于控制电源电压。
7、电动传动机的额定工作电压应等于控制电源电压。
8、注意断路器接触方向，母联断路器应选用可在下方进线的断路器。
9、注意与其他电器的配合协调，各级断路器的过电流脱扣器整定值和延时应符合选择性配合要求。
10、电动机保护断路器的瞬时动作电流应考虑电动机的起动条件(电动机的种类、起动电流倍数和时间)交直流断路器选用计算(一)交流断路器选用计算1．选择电气参数的一般原则(1)断路器的额定工作电压大于或等于线路额定电压。
(2)断路器的额定电流大于或等于线路计算负载电流。
(3)断路器的额定短路通断能力大于或等于线路中可能出现的最大短路电流，一般按有效值计算。
2．如果选用的断路器额定电流与要求相符，但额定短路通断能力小于断路器安装点的线路最大短路电流，必须提高选用断路器的额定电流，而按线路计算负载电流选择过电流脱扣器的额定电流。
短路电流计算及设备选型
短路电流计算及设备选型短路电流是指电力系统出现故障时，在发生故障点处形成的最大电流。
这个电流流过系统的各个元件，包括变压器、电缆、断路器等。
短路电流计算和设备选型对于电力系统的设计和运行来说是非常重要的。
1.非恒流源的计算方法：根据电网各个部件的参数，采用节点法或者戴维南法进行计算。
其中节点法是基于电流守恒定律建立的，而戴维南法是基于电压守恒定律建立的。
2.恒流源的计算方法：恒流源是指电源电流保持恒定，电压可变的情况。
恒流源计算方法主要有物理法、数学法和电容电流法等。
设备选型：1.断路器选型：断路器是用来切断电路中的短路电流的电器设备。
正确选择断路器的额定电流和断电容量是十分重要的。
一般来说，断路器的额定电流应大于系统的短路电流。
同时，断路器的断电容量也应足够，能够在短路发生时快速切断电路。
2.电缆选型：电缆是电力系统中传输电能的重要设备。
对于电缆的选型，需要考虑其导体截面、导体材料、绝缘材料和电缆的敷地方式等。
根据短路电流的大小，选择合适的电缆规格和型号，以保证其能承受短路电流的冲击。
3.变压器选型：变压器是电力系统中用来改变电压的重要设备。
在变压器的选型中，需要考虑短路电流对变压器的冲击。
变压器的绕组和绝缘结构应能够承受短路电流的冲击，同时变压器的额定电流和短路电流的比值不能过小，否则容易引起变压器过热和烧毁等问题。
4.电力电容器选型：电力电容器主要用于补偿电力系统的无功功率，提高系统的功率因数。
在选型时，需要考虑电容器的电压等级和容量等因素。
同时，电力电容器的短路容量也需要符合短路电流的要求。
总之，短路电流计算和设备选型对于电力系统的安全运行和设备的正常工作具有重要意义。
通过准确计算短路电流，并选择合适的设备，可以提高电力系统的可靠性和安全性，防止电力设备的短路故障，保护设备和人员的安全。
断路器选用计算
断路器选用计算(一)交流断路器选用计算1．选择电气参数的一般原则(1)断路器的额定工作电压大于或等于线路额定电压。
(2)断路器的额定电流大于或等于线路计算负载电流。
(3)断路器的额定短路通断能力大于或等于线路中可能出现的最大短路电流，一般按有效值计算。
如果选用的断路器额定电流与要求相符，但额定短路通断能力小于断路器安装点的线路最大短路电流，必须提高选用断路器的额定电流，而按线路计算负载电流选择过电流脱扣器的额定电流。
如果这样还不能满足要求，则可考虑下述三种方案解决：1）采用级联保护(或称串级保护)方式，利用上一级断路器和该断路器一起动作来提高短路分断能力。
采用这种方案时，需将上一统断路器的脱扣器瞬动电流整定在下级断路器额定短路通断能力的80％左右。
2)采用限流断路器。
3)采用断路器加后备熔断器。
(4) 线路末端单相对地短路电流大于或等于1.25倍断路器瞬时(或短延时)脱扣器整定电流。
这对负载电流较小，配电线路较长的情况尤为重要。
因为线路较长时，末端短路电流较小，单相对地短路电流就更小。
在三相四线制中相零短路时，对地短路电流还要小些，有时比道电流脱扣器整定的电流还要小，不能使过电流脱扣器动作，因而在单相对地时失去保护。
在这种情况下，考虑在零线上装设电流互感器(其二次接电流继电器，对地短路时，继电器动作使断路器分断)，或采用带零序电流互感器的线路(或漏电继电器)来解决。
采用这些方法时，变压器中性点均应接地。
(5) 断路器欠电压脱扣器额定电压等于线路额定电压。
是否需要欠电压保护，应按使用要求而定，并非所有断路器都需要带欠电压脱扣器。
在某些供电质量较差的系统，选用带欠电压保护的断路器，反而会因为电压波动造成不希望的断电。
如必须带欠电压脱扣器，则应考虑有适当的延时。
(6)具有短延时的断路器，若带欠电压脱扣器，则欠电压脱扣器必须是延时的，其延时时间应大于或等于短路延时时间。
(7)断路器的分励脱扣器额定电压等于控制电源电压。
断路器 选型 计算
断路器选型计算摘要：一、断路器选型的重要性二、断路器选型的基本原则1.按照负载电流选择2.按照短路电流选择3.考虑额定电压和绝缘水平4.考虑操作次数和寿命5.考虑环境条件和防护等级三、断路器选型计算方法1.计算负载电流2.计算短路电流3.确定额定电压和绝缘水平4.确定操作次数和寿命5.考虑环境条件和防护等级四、常见断路器类型的特点和应用场合1.空气开关2.塑壳断路器3.微型断路器4.负荷开关五、总结与建议正文：断路器是电气系统中非常重要的保护设备，选用合适的断路器对保障电气系统的安全和稳定运行具有重要意义。
在断路器选型过程中，需要遵循一定的基本原则，并进行详细的计算。
本文将介绍断路器选型的重要性、基本原则、选型计算方法以及常见断路器类型的特点和应用场合，以帮助读者更好地进行断路器选型。
一、断路器选型的重要性断路器选型的重要性不言而喻。
错误的选型可能导致电气系统无法正常运行，甚至发生严重事故。
因此，在进行电气系统设计时，务必重视断路器的选型。
二、断路器选型的基本原则1.按照负载电流选择：断路器的额定电流应略大于电路的负载电流，以确保电路正常运行。
2.按照短路电流选择：断路器的瞬时脱扣电流应大于电路的短路电流，以防止电路发生过载和短路。
3.考虑额定电压和绝缘水平：断路器的额定电压应与电路的电压相匹配，以确保电气设备的安全运行。
同时，要考虑断路器的绝缘水平，以防止电气设备损坏。
4.考虑操作次数和寿命：根据电路的使用频率和负载特性，选择具有合适操作次数和寿命的断路器。
5.考虑环境条件和防护等级：根据安装地点的环境条件和防护要求，选择具有相应防护等级的断路器。
三、断路器选型计算方法1.计算负载电流：根据电路的负载设备容量和功率因数，计算负载电流。
2.计算短路电流：根据电路的负载电流和短路电阻，计算短路电流。
3.确定额定电压和绝缘水平：根据电路的电压等级，选择具有合适额定电压和绝缘水平的断路器。
4.确定操作次数和寿命：根据电路的使用频率和负载特性，选择具有合适操作次数和寿命的断路器。
设备断路器选型计算办法

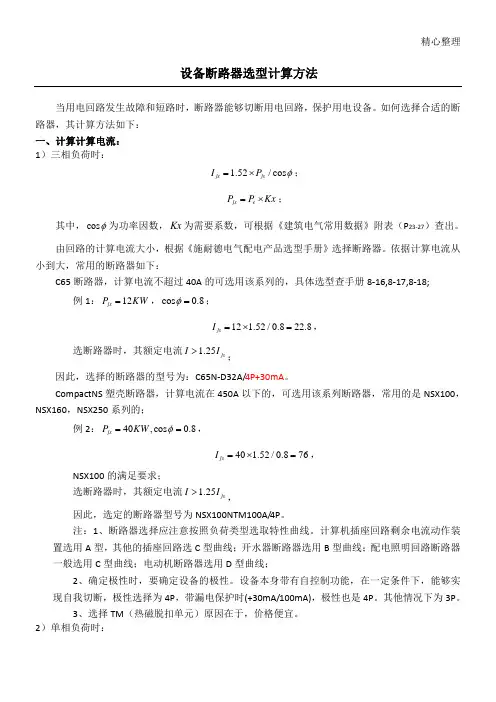

精心整理设备断路器选型计算方法当用电回路发生故障和短路时，断路器能够切断用电回路，保护用电设备。
如何选择合适的断路器，其计算方法如下：一、计算计算电流：1）三相负荷时：1.52/cos js js I P φ=⨯；C65，NSX160因此，选定的断路器型号为NSX100NTM100A/4P 。
注：1、断路器选择应注意按照负荷类型选取特性曲线。
计算机插座回路剩余电流动作装置选用A 型，其他的插座回路选C 型曲线；开水器断路器选用B 型曲线；配电照明回路断路器一般选用C 型曲线；电动机断路器选用D 型曲线；2、确定极性时，要确定设备的极性。
设备本身带有自控制功能，在一定条件下，能够实现自我切断，极性选择为4P ，带漏电保护时(+30mA/100mA)，极性也是4P 。
其他情况下为3P 。
3、选择TM （热磁脱扣单元）原因在于，价格便宜。
2）单相负荷时：精心整理4.55/cos js js I P φ=⨯；js e P P Kx =⨯；根据计算电流大小选择合适的断路器例3：3,cos 0.8,js P KW φ==3 4.55/0.817.0625js I =⨯=；选断路器时，其额定电流 1.25js I I >；注：12323,,l l 分和值的注：12、截面为：3⨯数据》（（P 74）表6-42四、线路及导线敷设变压器二次侧至用电设备之间配电级数不宜超过三级，每一楼层是否设楼层集中配电箱，根据实际情况确定。
负荷回路电线的敷设方式参考《建筑电气工程设计常用图形和文字符号》（P 68）——导线敷设部位的标注，配电箱回路的敷设方式参考《建筑电气工程设计常用图形和文字符号》（P 68）——线路敷设方式的标注。
干线断路器选型的话，计算电流×1.25。
设备选型计算书
附录Ⅱ电气设备校验：断路器校验：220kv 电压等级断路器的校验所选断路器LW1-220，Un ≧Uns=220kv ，满足要求。
流过断路器的最大持续工作电流：Imax=1.05Ins=1.05*240000/（1.714*220）=6.3A 。
(1) 动稳定校验Imax=6.3A ，断路器的额定电流In=2000A ，所以Imax ＜In ；动稳定峰值Ies=80KA ，Ish=3.15KA,所以Ies ＞ Ish 则；稳定校验合格。
(2) 热稳定校验短路点流的热效应（KA 2.S ），设继电保护时间tpr 为0.15秒，则短路：St t t t t t a in pr br pr K 224.004.0025.015.0=++=++=+=；其中K t ———验算热稳定的的短路时间；pr t ———后备保护动作时间；in t ———固有分闸时间；a t ———电弧持续时间；SKAt I Q k Z K⋅=⨯=⨯=222''332.0224.02.1；SKA t I Q t r ⋅=⨯=⋅=222396935.31；即 k rQ Q > 满足要求110kv 电压等级断路器的校验所选断路器SW4-11，Un ≧Uns=110kv ，满足要求。
流过断路器的最大持续工作电流：Imax=1.05Ins=1.05*350000/（1.714*110）=19.4A 。
（1）动稳定校验Imax=19.4A ，断路器的额定电流In=1260A ，所以Imax ＜In ，动稳定峰值Ies=80KA ，Ish=6.8KA,所以Ies ＞ Ish ，则稳定校验合格。
（2）热稳定校验短路点流的热效应（KA 2.S ），设继电保护时间tpr 为0.15秒，则短路：St t t t t t a in pr br pr K 226.006.0025.015.0=++=++=+=S KAt I Q k Z K ⋅=⨯=⨯=222''5.2226.032.3SKAt I Q t r ⋅=⨯=⋅=222101534.18；即k r Q Q > 满足要求。
断路器选型 短路分断能力ka 计算方法
断路器选型及短路分断能力ka计算方法1.概述在电气系统中，断路器是一种非常重要的电气设备，它主要用于在电路发生短路故障时迅速切断电路，保护电气设备和人身安全。
选择合适的断路器并正确计算其短路分断能力ka至关重要。
本文将对断路器选型和短路分断能力ka的计算方法进行探讨。
2.断路器选型当选择断路器时，首先需要考虑的是电路的额定电流。
额定电流是断路器能够正常运行的最大电流值，通常以安培（A）为单位。
在选择断路器时，需要确保其额定电流大于或等于电路的最大负荷电流，以保证正常运行。
还需要考虑到负载类型、电气设备的特性和系统的工作环境等因素。
3.短路分断能力ka的重要性短路故障是指电路中出现的异常高电流，它可能导致设备的烧毁、电路的损坏甚至是火灾等严重后果。
断路器的短路分断能力ka成为了一个至关重要的指标。
短路分断能力ka是指断路器能够在一定时间内将短路电流迅速切断的能力，通常以千安（kA）为单位。
选择合适的断路器短路分断能力ka能够有效地避免因短路故障而导致的安全事故。
4.短路分断能力ka的计算方法短路分断能力ka的计算方法通常分为两种：理论计算和实验测试。
在理论计算中，需要考虑电路的参数、电气设备的特性以及故障电流的大小等因素，根据一定的公式和标准来进行计算。
而实验测试则是通过对断路器进行实际测试，以确定其短路分断能力ka的数值。
一般情况下，实验测试得到的结果更为准确可靠，但在一些特殊情况下，理论计算也可以作为参考依据。
5.个人观点和总结作为一名电气工程师，我个人认为断路器选型和短路分断能力ka 的计算方法对于电气系统的安全性和可靠性至关重要。
在实际工程中，我们需要根据具体的电路参数和要求来选择合适的断路器，并通过严格的短路分断能力ka计算，确保断路器能够有效地保护电气设备和人身安全。
我也建议在进行断路器选型和计算时，可以根据不同的应用场景和要求，进行一定程度的过载试验和短路试验，以验证其性能和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理
设备断路器选型计算方法
当用电回路发生故障和短路时，断路器能够切断用电回路，保护用电设备。
如何选择合适的断路器，其计算方法如下：
一、计算计算电流：
1）三相负荷时：
1.52/cos js js I P φ=⨯；
C65，NSX160因此，选定的断路器型号为NSX100NTM100A/4P 。
注：1、断路器选择应注意按照负荷类型选取特性曲线。
计算机插座回路剩余电流动作装置选用A 型，其他的插座回路选C 型曲线；开水器断路器选用B 型曲线；配电照明回路断路器一般选用C 型曲线；电动机断路器选用D 型曲线；
2、确定极性时，要确定设备的极性。
设备本身带有自控制功能，在一定条件下，能够实现自我切断，极性选择为4P ，带漏电保护时(+30mA/100mA)，极性也是4P 。
其他情况下为3P 。
3、选择TM （热磁脱扣单元）原因在于，价格便宜。
2）单相负荷时：
精心整理
4.55/cos js js I P φ=⨯；
js e P P Kx =⨯；
根据计算电流大小选择合适的断路器
例3：3,cos 0.8,js P KW φ==
3 4.55/0.817.0625js I =⨯=；
选断路器时，其额定电流 1.25js I I >；
注：12
323,,l l 分和值的注：12、截面370⨯+数据》（（P 74）表6-42四、线路及导线敷设
变压器二次侧至用电设备之间配电级数不宜超过三级，每一楼层是否设楼层集中配电箱，根据实际情况确定。
负荷回路电线的敷设方式参考《建筑电气工程设计常用图形和文字符号》（P 68）——导线敷设部位的标注，配电箱回路的敷设方式参考《建筑电气工程设计常用图形和文字符号》（P 68）——线路敷设方式的标注。
干线断路器选型的话，计算电流×1.25。
