制粒机原理讲解
制粒机的原理与制粒效果的改善
制粒机的原理与制粒效果的改善制粒机是一种将散粉状或颗粒状物料经过一定工艺处理后形成固定形状的颗粒的机械设备。
它广泛应用于制药、化工、冶金、食品、环保等行业。
制粒机的原理主要包括机械工艺和物理化学过程两个方面。
下面将对制粒机的原理及制粒效果的改善进行阐述。
制粒机的原理之一是机械工艺。
制粒机通常由送料系统、压力系统、挤出系统和成型系统组成。
物料通过送料系统进入制粒机，在压力系统的作用下，物料被加压后通过挤出系统进入成型系统。
在成型系统中，物料受到挤压和剪切力的作用，形成颗粒状的固体。
机械工艺是制粒过程中物料形成颗粒的关键。
制粒机的原理之二是物理化学过程。
制粒机在制粒的过程中，物料经历了挤压、剪切、撞击和摩擦等力的作用，同时受到热量的影响。
这些力和热量的作用下，物料的形态和性质发生了变化，从而使物料形成颗粒。
物料在被挤压的过程中受到的力会使其内部发生变形，从而形成颗粒；物料在受到挤压和摩擦力的作用下产生了热量，从而使颗粒内部的粉末粘结在一起。
制粒机的原理虽然比较简单，但在实际应用中存在一些问题。
制粒效果不理想，颗粒形状不均匀等。
为了改善制粒效果，可以采取以下措施。
优化机械工艺。
通过调整制粒机的参数，如压力、温度、速度等，可以使物料在制粒过程中受到的力和热量更加均匀，从而提高制粒效果。
选择合适的模具和挤出口形状，也可以改善颗粒的形状和均匀度。
改善物料的性质。
物料的性质对制粒效果有着重要影响。
物料的粘度、流动性和湿度等特性都会影响颗粒的形成。
可以通过调整物料的成分或添加助剂等方法改善物料的性质，从而达到改善制粒效果的目的。
加强设备维护和清洁。
制粒机的长期使用会导致设备磨损和积存物的堆积，从而影响制粒效果。
定期对制粒机进行维护和清洁，保持设备的正常运转和颗粒质量的稳定，是保证制粒效果的重要措施。
制粒机的原理包括机械工艺和物理化学过程。
为了改善制粒效果，可以从优化机械工艺、改善物料性质和加强设备维护等方面进行措施。

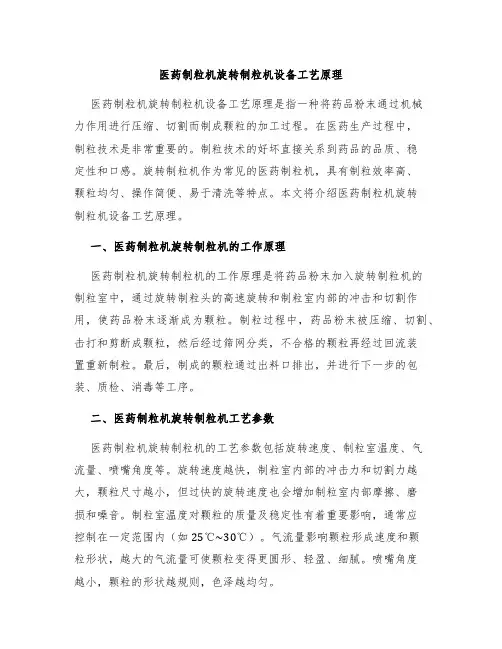

医药制粒机旋转制粒机设备工艺原理
医药制粒机旋转制粒机设备工艺原理医药制粒机旋转制粒机设备工艺原理是指一种将药品粉末通过机械力作用进行压缩、切割而制成颗粒的加工过程。
在医药生产过程中，制粒技术是非常重要的。
制粒技术的好坏直接关系到药品的品质、稳定性和口感。
旋转制粒机作为常见的医药制粒机，具有制粒效率高、颗粒均匀、操作简便、易于清洗等特点。
本文将介绍医药制粒机旋转制粒机设备工艺原理。
一、医药制粒机旋转制粒机的工作原理医药制粒机旋转制粒机的工作原理是将药品粉末加入旋转制粒机的制粒室中，通过旋转制粒头的高速旋转和制粒室内部的冲击和切割作用，使药品粉末逐渐成为颗粒。
制粒过程中，药品粉末被压缩、切割、击打和剪断成颗粒，然后经过筛网分类，不合格的颗粒再经过回流装置重新制粒。
最后，制成的颗粒通过出料口排出，并进行下一步的包装、质检、消毒等工序。
二、医药制粒机旋转制粒机工艺参数医药制粒机旋转制粒机的工艺参数包括旋转速度、制粒室温度、气流量、喷嘴角度等。
旋转速度越快，制粒室内部的冲击力和切割力越大，颗粒尺寸越小，但过快的旋转速度也会增加制粒室内部摩擦、磨损和噪音。
制粒室温度对颗粒的质量及稳定性有着重要影响，通常应控制在一定范围内（如25℃~30℃）。
气流量影响颗粒形成速度和颗粒形状，越大的气流量可使颗粒变得更圆形、轻盈、细腻。
喷嘴角度越小，颗粒的形状越规则，色泽越均匀。
三、医药制粒机旋转制粒机的特点医药制粒机旋转制粒机具有以下特点：1.制粒效率高：医药制粒机旋转制粒机是一种高效的制粒工具，适用于各种药品、饲料等颗粒的制备。
2.制粒均匀：通过旋转制粒头的高速旋转和制粒室内部的压缩、切割、击打和剪断作用，乃至筛网分类和回流装置反复制粒，保证了出料颗粒的均匀性。
3.操作简便：医药制粒机旋转制粒机操作简单，只需掌握相应的工艺参数即可操作。
4.易于清洗：机器内部的构造简单，易于清洗和维护。
四、医药制粒机旋转制粒机应用范围医药制粒机旋转制粒机应用范围广泛，包括医药、食品、化妆品、饲料、化工、颜料等行业，是制备颗粒状物料的理想设备。
干法制粒机工作原理
干法制粒机工作原理
干法制粒机是一种常用的药物制粒设备，常用于制备颗粒剂。
干法制粒机的工作原理如下：
1. 原料进料：原料通过物料进料系统输入到制粒机内。
2. 预压：原料在进料管道和制粒机内部预压螺杆的作用下，逐渐压缩，并移动到下一个工作部位。
3. 切割：在预压的过程中，原料逐渐被切割成均匀的颗粒。
4. 对辊成型：原料在切割后被送入对辊装置，对辊装置由一对旋转的辊筒组成，原料在双辊的夹持和挤压下形成颗粒。
5. 分离：颗粒经过对辊成型后，与过大的颗粒和粉体混合物分离。
6. 终成型：颗粒在对辊成型后经过终成型装置进行进一步整形，使颗粒的形状更加规则。
7. 错颗粒剔除：通过震动筛等装置，将形状不规则的颗粒剔除。
8. 干燥：经过制粒后的颗粒含有一定的水分，需要经过干燥设备进行干燥，使颗粒的含水率降低至一定范围。
9. 冷却：经过干燥后的颗粒需要经过冷却设备进行冷却，以防止颗粒在贮存和包装过程中受潮变质。
10. 包装：经过冷却的颗粒通过输送带等装置，将颗粒输送至包装设备进行包装。
总的来说，干法制粒机通过预压、切割、对辊成型等步骤，将原料制成颗粒剂。
经过干燥和冷却后，最终进行包装。
干法制粒机工作原理
干法制粒机工作原理
干法制粒机，也被称为干式制粒机，是一种常用的粉体加工设备，广泛应用于医药、食品、化工等行业。
干法制粒机的工作原理如下：
1. 压力调节：通过调节机器的压力，控制制粒机内部的压力变化。
压力的大小与制粒机的制粒效果有关。
2. 进料：将原料粉末等投入制粒机的进料口。
进料的方式有多种，常见的有手工投料和自动供料。
3. 制粒：经过进料后，原料粉末在制粒机内经过振动、压缩等作用，逐渐形成颗粒状。
制粒的过程中，原料粉末受到机械力的作用，经过压实、剪切等力的作用，使得粉末颗粒之间发生形变和结合。
4. 出料：经过一定时间的制粒过程后，制粒机将形成的颗粒排出。
出料的方式有多种，可以是机械排料，也可以是气力排料。
5. 粒度调节：通过调节制粒机内的参数，如振动频率、压力等，可以控制颗粒的粒度大小。
不同行业和产品的要求不同，需调节的参数也有所差异。
6. 收尘处理：在制粒过程中会产生一定的粉尘，为了减少环境污染和粉尘的损失，通常会配置相应的收尘装置，将粉尘进行收集和处理。
需要注意的是，干法制粒机的工作原理并非只包括上述几步，具体还需要根据使用的制粒机型号和工作方式来确定。
此外，在操作过程中，还需要根据实际情况进行监测和调整，以确保制粒效果和生产效率的达到要求。
大型制粒机内部原理
大型制粒机内部原理
大型制粒机是一种常用的制粒设备，它的内部结构和原理可以通过以下几个方面来描述：
1.筛网系统：大型制粒机的筛网系统是由多层筛网组成的。
首先，原料通过进料口进入第一层筛网，筛网会筛掉较大的颗粒或杂质；然后，再通过第二层和第三层筛网，筛掉更小的颗粒，最终得到想要的颗粒。
2.旋转刀片系统：制粒机内部还有一个旋转的刀片系统，它的作用是将原料不断地切削、剪切和挤压，使其变成更小的颗粒。
这个系统的设计通常会根据原料的特性和所需颗粒的大小来确定。
3.压力控制系统：压力控制系统是制粒机的关键部分之一。
在制粒过程中，需要保持一定的压力，以确保颗粒制成的质量和形状都符合要求。
制粒机的压力控制系统通常由液压系统或气动系统组成。
4.喷雾系统：一些制粒机还配备了喷雾系统。
这个系统的作用是向制粒机内部喷洒一些特殊的液体，以帮助原料更好地粘合在一起。
这在一些需要制成球形颗粒的情况下非常有用。
以上就是大型制粒机的内部原理。
通过这些部件的协作，制粒机能够将原料制成各种不同形状、不同大小的颗粒。
- 1 -。
制粒机的原理与制粒效果的改善
制粒机的原理与制粒效果的改善制粒机是工业中常用的一种设备，主要用于将粉状或颗粒状的原料通过压缩，制成颗粒状的成品。
本文将从原理和制粒效果两个方面来介绍制粒机。
一、制粒机的原理制粒机的原理是将原料置于压力下，通过高速旋转的辊筒或双辊平板的压力下，将原料压紧，使其形成固体颗粒。
同时，制粒机还可以通过加入湿度高的溶剂或湿润剂来增加颗粒的可塑性和黏合性。
制粒机主要有三种类型，分别是：压辊式制粒机、挤出式制粒机和回转式制粒机。
其中，压辊式制粒机通过两个旋转的辊筒将原料之间形成的空隙压缩，从而制成颗粒状的成品；挤出式制粒机则是将原料分别经过加热、剪切、冷却等多个工序后，通过挤压成型制成颗粒状的成品；回转式制粒机则是采用了旋转的筒体和造粒板，将原料压缩成颗粒状的成品。
在制粒过程中，为了获得理想的制粒效果，需要注意以下几个方面：1. 选择合适的原料选择合适的原料是制粒过程的关键。
原料的物理化学性质对制粒效果有重要影响。
一般来说，原料应该具有一定的粘合性、可塑性和流动性，这样可以有效地保证颗粒的可压性和不易破碎性。
2. 控制湿度原料中的湿度也是影响制粒效果的重要因素。
在制粒时，应控制原料的含水率，一般来说，过高的含水率会导致粉状原料易团结成块，从而影响颗粒的形成，过低的含水率则会导致颗粒形成不牢固、易破裂。
因此，应在生产过程中控制好原料湿度，以达到理想的制粒效果。
3. 调整制粒机工艺参数制粒机的工艺参数（如转速、压力、温度等）对制粒效果有着重要影响。
要获得理想的制粒效果，需要在生产过程中根据原料特性，合理调整制粒机的参数，使得颗粒形成均匀牢固、大小一致。
4. 进行后处理制粒后的颗粒还需要进行一定的后处理工序，以使得颗粒更加均匀、牢固。
一般来说，后处理方式有压缩调整、表面处理、干燥等多种方式。
制粒机的原理与制粒效果的改善
制粒机的原理与制粒效果的改善制粒机是一种常见的物料加工设备，广泛应用于医药、化工、食品等行业。
利用制粒机可以将粉状物料加工成颗粒状物料，提高物料的流动性和储存性。
制粒机的原理主要是利用力的作用使物料形成颗粒，通过不同的工艺参数和设备设计可以改善制粒效果。
本文将介绍制粒机的原理和一些改善制粒效果的方法。
一、制粒机的原理1. 传统制粒机的原理传统的制粒机主要包括挤压制粒机、滚筒制粒机和湿法制粒机等。
这些制粒机的原理都是利用物料在一定压力下形成颗粒。
以挤压制粒机为例，物料在挤压机内部经过挤压成形，通过模具孔径的设计和挤压轮的旋转实现颗粒的形成。
而滚筒制粒机则是利用滚筒的旋转摩擦和挤压，将物料形成颗粒。
2. 现代制粒机的原理随着科技的不断进步，现代制粒机在原理上也有了一些创新。
例如喷雾干燥制粒技术，利用喷雾干燥原理将液态物料通过喷雾器喷成微小颗粒，然后通过干燥设备将颗粒固化成型。
这种制粒技术不仅可以处理液态物料，而且可以控制颗粒的大小和形状，适用范围更广泛。
二、制粒效果的改善方法1. 工艺参数的优化工艺参数的优化是改善制粒效果的关键。
首先是物料的选择和预处理，不同的物料性质需要不同的制粒工艺；其次是挤压力、挤压速度、模具孔径等工艺参数的优化，这些参数的调整会影响到颗粒的形成和质量；最后是对于湿法制粒技术来说，湿度和粘结剂的选择也是影响制粒效果的重要因素。
2. 设备结构的优化制粒机的设备结构也会影响制粒效果。
例如挤压制粒机的模具结构和挤压轮的设计，对于颗粒的形成和成型有重要影响；滚筒制粒机的滚筒表面处理和内部结构设计，可以影响颗粒的均匀度和强度；而喷雾干燥制粒技术的喷雾器和干燥设备的设计，直接影响颗粒的大小和形状。
3. 粒度分布的控制粒度分布的控制是制粒效果改善的重要目标之一。
通过对工艺参数的优化和设备结构的调整，可以实现颗粒粒度分布的均匀和稳定。
特别是在医药和食品等领域，颗粒的粒度分布对产品的质量和效果有着重要影响，因此控制颗粒的粒度分布是制粒效果改善的核心内容之一。
陶粒制粒机的原理
陶粒制粒机的原理
陶粒制粒机的原理主要是通过压制和制粒来将大颗粒的陶粒转变成细小的颗粒。
1. 加料：将原料陶粒放入制粒机的供料口，这些原料一般是经过预处理的陶粉或颗粒。
2. 压制：原料陶粒通过加料系统进入压制室，在压力的作用下，原料陶粒会被压缩和挤压。
通常会使用一对辊轮来完成压制过程，辊轮之间有一定的间隙，原料陶粒就会受到辊轮的压力而变形。
3. 切割：在压制过程中，辊轮上会固定刀具，可以使原料陶粒通过辊轮间隙的切割而形成细小的颗粒。
刀具的形状和尺寸可以根据需要来设计。
4. 分级：制粒后的陶粒颗粒可能会有不同的大小，所以需要通过筛网或其他分级装置进行分级，将符合要求的颗粒保留下来，不符合要求的颗粒则再次进行破碎或处理。
5. 出料：制粒完成后，细小的陶粒会通过出料口排出，并收集储存。
综上所述，陶粒制粒机的原理是通过压制和切割，将原料陶粒转化为细小颗粒，并经过分级分离，最终得到所需的陶粒产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制粒系统
一、制粒的优点：
1. 增加颗粒密度，降低运输成本，易于大宗运输；
2. 增加动物采食量，减少喂饲的浪费；
3. 提高饲料消化的转化率；
4. 防止动物挑食，可以保证一个良好营养配方；
5. 杀菌如消灭饲料中的沙门氏菌；
6. 预防饲料离析，运输时可防止分级；
7. 改变配方时，动物易接受。
共28页第1页
二、国外和国内颗粒机的发展
a）从制粒室结构来看
1．最初的颗粒机不是利用挤出的原理,而是利用塑成的方式。
共28页第2页
2．1910年，第一台颗粒机的开发成功——利用螺旋挤压制粒共28页第3页
3.1920年发展了另一种挤压原理的颗粒机称为修乐制粒共28页第4页
4．平模制粒
共28页第5页
5．环模制粒（两压辊）
共28页第6页
6．环模制粒（三压辊）
共28页第7页
共28页第8页
b）从传动结构来看主要有以下几种共28页第9页
１．单马达侧向传动
共28页第10页
２．齿轮箱结构传动
共28页第11页
３．双马达直接传动
共28页第12页
４．双马达分步骤传动
共28页第13页
c) 从安全保护
１．机械式
２．液压式
共28页第14页
三、影响颗粒质量的主要因素
a) 配方
配方是是保证颗粒质量的重要因素
1. 原料成份：淀粉、蛋白质、脂肪、纤维素、无机盐、糖蜜、
其它热敏性成份等
2. 原料水份
b) 粉碎粒度
１．粉碎过程是控制颗粒品质的一个重要因素,粉碎粒度
决定着饲料的组成的表面积。
粒度细，表面积大，吸收蒸
汽的水份均匀快速，原料的淀粉糊化程度高，粉碎粒度越
细致均一,制出的颗粒质量越好，对环模、压辊磨损小。
而共28页第15页
粉碎不好的粗粉由于含有大颗粒,会引起制出的颗粒破裂
和断开,导致粉料增多和品质下降。
２．英国UMT公司建议理想的粒度分布如下：
6目以上含量——不得超过1%
6目—10目以上含量——不得超过5%
20目左右——约占20%
35目左右——约占25%
65目左右——约占24%
65目以下含量——不得低于20%
c) 蒸汽系统
供给调质设备的蒸汽必须是不含凝结水的高品质蒸汽，以防止其堵塞环模，蒸汽要经过低压调整以保证定量进入调质设备，同时控制蒸汽量与生产率相匹配，确保调质后的物料能达到合适的水份和温度，否则会影响制出颗粒的质量。
共28页第16页
１．蒸汽减压阀安装位置
２．蒸汽管路的安装包含管道直径等共28页第17页
共28页第18页
共28页第19页
d) 调质设备
调质设备是决定调质时间
1. 一般普通调质器
2. 加长、加粗调质器
3. 夹套调质器
4. 釜式调质器
e) 颗粒机结构
１．环模线速度
适当的环模线速度对保证制出颗粒质量也很重要。
如果速度太快，颗粒将以极大的离心力离开环模，在与制粒室内壁接触时引起松散和分裂，颗粒的含粉率增加，产生的粉料经筛理后返回颗粒机重新制粒，导致生产率下降。
２．压辊个数及特性；
３．切刀结构；
共28页第20页
４．完善性如电控、特殊工具、配件等
f) 环模特性
如果环模规格与特定的配方不匹配，则制出颗粒质量和生产率都要受到影响，用一种规格的环模进行不同配方制粒生产的做法将导致产品质量及生产效率大幅度起伏。
因此要选择特定规格的环模以确保制粒质量。
共28页第21页
共28页第22页
g) 操作者
１．熟练、负责、认真地操作机器；
２．认真按时对机器进行润滑；
３．认真地把握制出的颗粒质量。
h) 冷却
１．如果冷却方式不正确，则冷却后的颗粒温度和水份降不下来，将会引起霉变、酸败和解体。
２．冷却设备
共28页第23页
共28页第24页
共28页第25页
共28页第26页
i) 碎粒机
共28页第27页
J) 分级设备
共28页第28页。
