矿用液压支架有垛式支架、掩护式支架、支撑掩护式支架以及中位、高位和低位放顶煤支架。不论哪一种支架其用阀有：操纵阀、平面截止阀、液控单向阀、安全阀、过滤器、单向锁和双向锁构成一个液压控制系统的基本回路。

各种阀类采用的材质一般的阀体采用45号钢调质材料，内部阀芯采用不锈钢3Cr3材质。特殊要求的采用全不锈钢和电液联合控制系统。

压力系统泵站均为31.5MPa，各种阀类的试验压力均达到工作压力的1.5倍。

各种阀类的流量要求由每分钟最低80升到最大400升，（各种型号支架不同所需要的流量也不同）

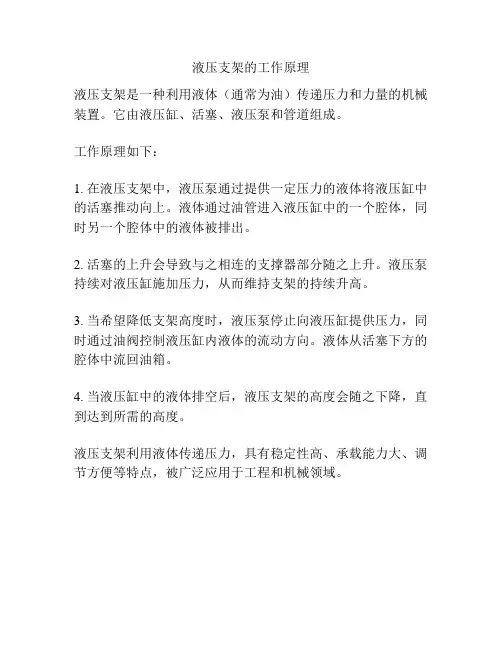

支架压力系统的基本工作原理是高压液体通过管路系统进入每一部支架的过滤器到平面截止阀，高压进入操作阀，由操纵阀分配到各立柱、千斤顶及短柱等。分配到立柱的液体通过液控单向阀进入油缸，使之上升，反之下降，其他千斤顶、短柱一样都是通过操纵阀的操作使之伸缩或推拉功能的实现。

操纵阀是三位四通多片组合成阀组，其工作原理和作用就是将高压液体通过操纵手柄把液体送到设计所需的各个执行元件（如立柱、千斤等）它有高压口和回液口，当操纵手柄时高压口的压力液体就向所操纵的一侧出口供液使之作用于立柱下腔而上腔的液体则通过回液口及回液管回到油箱。反之，同理。只是高压方向被分配了上腔而

不是下腔而已。

过滤器是过滤液压系统液体中的杂质保持液体的干净度达到阀的最大使用寿命。

平面截止阀是为了修理时控制高压或低压液体流出影响检修的一个开关性阀。

液控单向阀其作用就是保证液压支架在升起来以后能控制住不下降达到支护顶板的作用。如下降证明该阀已失灵需更换。

安全阀是保证支架的最大设计支护能力。如果它的压力低于设计压力时其支架的支撑力就降低了支护力，如果超过了设计压力时，可能对支架产生超压损坏的现象。所以必须对安全阀的压力按设计要求进行调压。

减压阀工作原理

一、减压阀工作原理

1-复位弹簧，2-阀口，3-阀芯，4-阻尼孔，5-膜片，6、7-调压弹簧，8-调压手轮直动式减压阀上图所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。压力为P1的压缩空气，由左端输入经进气阀口10节流后，压力降为P2输出。P2的大小可由调压弹簧2、3进行调节。顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮1。使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳

压；调节弹簧即可使输出压力在一定范围内改变。为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)，其符号如图14—1c所示。
