N9030B信号分析仪简介

是德科技PXA X 系列信号分析仪，多点触控 N9030B 3 Hz 至 3.6、8.4、13.6、26.5、44 或 50 GHz技术资料目录利用杰出的全方位信号分析，促进对信号的深入了解PXA 是可加快苛刻应用创新的性能基准。

凭借从优秀到卓越的测量选件，PXA 让您一路领先。

分析高达 510 MHz 分析带宽、超过 70 dB SFDR 的最新信号，并发现此前由本底噪声扩展（NFE ）所隐藏的信号。

通过添加是德科技获得专利的基于 DDS 的 LO,看到器件的真实行为，获得业内领先的相位噪声性能。

利用向后代码兼容性和紧凑的 4U 外形，简化从传统安捷伦/惠普频谱分析仪的过渡。

定义与条件 ..............................................................................3频率和时间技术指标 ..................................................................4幅度精度和范围技术指标 ............................................................6动态范围技术指标 .....................................................................9PowerSuite 测量技术指标 ............................................................15一般技术指标 ...........................................................................16输入和输出 ..............................................................................17其他输出选件 ...........................................................................20I/Q 分析仪 .................................................................................21I/Q 分析仪――选件 B40 ...............................................................24I/Q 分析仪——选件 B85 或 B1X ...................................................25实时频谱分析仪（RTSA ） ............................................................27相关文献 (27)本技术资料是 PXA 信号分析仪完整技术指标和条件的摘要。

请访问以下网站，获取完整的技术指标指南：/find/pxa_specifications定义与条件技术指标是指产品保证中所包括的参数性能，除非特别注明，这些技术指标只在 0 至55℃的温度范围内有效。

95% 表示环境温度在 20 至 30℃之间时，在 95% 的情况下有 95% 的把握预计能够达到性能容限范围（～ 2σ）。

除了仪器样品的统计观测数据之外，这些值还包括外部校准参考的不确定度影响。

但是不保证所有仪器都能达到这些值。

如果生产仪器的统计观测特性出现重大变化，这些值可能不定期更新。

典型值是指不在产品保证范围之内的其他产品性能信息，指的是在 20℃至30℃的温度范围内80%的设备单元可以表现出 95% 的置信度的性能指标。

典型性能不包括测量不确定度。

标称值是指预计的性能，或描述在产品应用中有用但不包含在产品保证范围内的产品性能。

在下列条件下，分析仪能够达到其技术指标：– 分析仪处于校准周期内。

– 除 Auto Sweep Time Rules（自动扫描时间规则）=Accy（精确）外，分析仪处于自动耦合控制下。

– 信号频率 < 10 MHz 时，应用直流耦合。

– 如果分析仪是在允许的储存温度范围内但超出允许的工作温度范围的环境中存放，则在启动分析仪之前，必须将其放在允许的工作温度范围内至少两小时。

– 如果 Auto Align（自动校正）设置为 Normal（正常），则分析仪必须开机预热至少30 分钟；如果 Auto Align 设置为 Off（关闭）或 Partial（部分），则必须在近期进行过校正，以避免出现告警消息。

一旦告警条件从 Time and Temperature（时间和温度）变成禁用的时间长度之一，则该分析仪可能达不到相关技术指标，并且不会通知用户。

如果 Auto Align（自动校正）设置为 Light（光），则性能无法得到保证，额定性能将会下降，任何技术指标都会因为校正变为原来的 1.4 倍，例如幅度容限。

术语“混频器电平”可用作本文档中很多技术指标的一个条件。

该术语是一个概念性的数量，定义如下：混频器电平（dBm）＝射频输入功率电平（dBm）－（电子 + 机械）衰减（dB）。

请访问以下网站，获取完整的技术指标指南：/ﬁnd/pxa_speciﬁcations频率和时间技术指标量程0 Hz（零扫宽），10 Hz 至仪器最高频率分辨率 2 Hz精度扫描FFT ±（0.1% x 扫宽 + 水平分辨率）±（0.1% x 扫宽 + 水平分辨率）1.水平分辨率 = 扫宽/（扫描点数 –1）。

频率和时间技术指标（续）1.分析带宽是中心频率附近可用的瞬时带宽，输入信号可以在该带宽上转换成数字信息，以便在时域、频域或调制域中进行深入分析或处理。

量程 1 Hz 至 3 MHz （10% 步进），4、5、6、8 MHz 和宽开（标记 50 MHz ）精度± 6% 标称值（扫描模式和零扫宽）幅度精度和范围技术指标射频/微波（选件 503、508、513、526）9 至 100 kHz100 kHz 至 50 MHz50 MHz 至 3.6 GHz3.5 至 8.4 GHz8.3 至 13.6 GHz13.5 至 17.1 GHz17.0 至 22.0 GHz22.0 至 26.5 GHz± 0.68 dB± 0.55 dB± 2.0 dB± 2.3 dB± 2.5 dB± 3.0 dB± 3.5 dB± 0.36 dB± 0.26 dB± 0.28 dB± 0.64 dB± 0.76 dB± 0.95 dB± 1.41 dB± 1.61 dB毫米波（选件 544、550）9 至 100 kHz100 kHz 至 50 MHz50 MHz 至 3.6 GHz3.5 至 5.2 GHz5.2 至 8.4 GHz8.3 至 13.6 GHz13.5 至 17.1 GHz17.0 至 22.0 GHz22.0 至 26.5 GHz26.4 至 34.5 GHz± 0.68 dB± 0.60 dB± 2.0 dB± 2.0 dB± 2.3 dB± 2.5 dB± 3.0 dB± 3.5 dB± 3.0 dB± 4.1 dB± 0.40 dB± 0.34 dB± 0.31 dB± 0.81 dB± 0.70 dB± 0.79 dB± 0.88 dB± 1.07 dB± 1.03 dB± 1.35 dB± 1.69 dB（10 dB 输入衰减）50 MHz10 MHz 至 3.6 GHz3.5 至 8.4 GHz8.3 至 13.6 GHz13.5 至 17.1 GHz17.0 至 26.5 GHz26.4 至 34.5 GHz34.4 至 50 GHz 1.07 标称值1.139（95%）1.290（95%）1.388（95%）1.41（95%）1.48（95%）不适用不适用1.025 标称值1.134（95%）1.152（95%）1.178（95%）1.204（95%）1.331（95%）1.321（95%）1.378（95%）前置放大器接通（0 dB 输入衰减）(选件 P03。

P08、P13、P26、P44 和 P50）10 MHz 至 3.6 GHz3.5 至 8.4 GHz8.3 至 13.6 GHz13.5 至 17.1 GHz17.0 至 26.5 GHz26.4 至 34.5 GHz34.4 至 50 GHz1.45（95%）1.54（95%）1.57（95%）1.48（95%）1.54（95%）不适用不适用1.393 标称值1.50（95%）1.310（95%）1.330（95%）1.339（95%）1.41（95%）1.42（95%）频率范围1选件 P03选件 P08选件 P13选件 P26选件 P44选件 P509 kHz 至 3.6 GHz 9 kHz 至 8.4 GHz 9 kHz 至 13.6 GHz 9 kHz 至 26.5 GHz 9 kHz 至 44 GHz 9 kHz 至 50 GHz增益9 kHz 至 3.6 GHz3.6 至 26.5 GHz26.5 至 50 GHz +20 dB 标称值+35 dB 标称值+40 dB 标称值1.低于 100 kHz 时，仅提供 95%（～ 2 σ）的频率响应值。

动态范围技术指标射频/微波（选件 503、508、513、526）前置放大器断开前置放大器接通启用 LNP 2、3频段 0，f > 20 MHz 频段 1频段 2频段 3频段 49 dB10 dB10 dB9 dB10 dB10 dB9 dB10 dB10 dB8 dB不适用10 dB10 dB10 dB10 dB有效的 DANL 实例20 至 30 °C 前置放大器断开前置放大器接通启用 LNP 2、3中频段 0（1.8 GHz）中频段 1（5.95 GHz）中频段 2（10.95 GHz）中频段 3（15.3 GHz）中频段 4（21.75 GHz）-161 dBm-158 dBm-159 dBm-152 dBm-149 dBm-171 dBm-172 dBm-168 dBm-165 dBm-160 dBm不适用-162 dBm-162 dBm-160 dBm-160 dBm1.在 NFE（本底噪声扩展）“关闭”的情况下。

合集下载

安捷伦PXA信号分析仪产品手册

幅度精度
± 0.19 dB
实时带宽
160 MHz; 频率范围高达 50 GHz
截获概率
100%, 信号宽度窄至 3.57 μs
2
推动您的演进
在实际的信号分析中，仪器的演进能力通常意味着您的成功。对于未来设计，出色的测量性能能够保证对复杂信号进行详细分析; 对于现有技术，设备的通用性能可帮助您降低产品成本; 对于传统测试系统，继承式更新换代能够确保持续的稳定性。
使用 SNS 或 346 系列噪声源和 N9069A 测量应用软件进行噪声系数测量。
使用外部触发输入信号对指定事件进行测量。
使用外部触发输出信号将分析仪与其它测试设备同步。
用于日后应用的数字总线。
7
/find/pxa
相关文献
内置功能让您做得更多, 优化连通性和控制
PXA 支持 USB 功率探头和安捷伦智能噪声源 (SNS 系列)，能够进行功率和噪声系数测量。作为系统控制器，PXA 还可以通过 GPIB、LAN 和 USB 端口以及 Windows XP Pro 操作系统控制其它仪器。在控制器模式下，PXA 可以取代测试系统 PC，因此有可能简化系统体系结构以及机密军事 ATE 应用的安全程序。外部混频器还支持您测量频率高达 325 GHz 及以上的信号。
“面向未来”是什么意思
一个真正的面向未来的信号分析仪具有高度灵活性，能够升级并增强所有主要的子系统: 机械、电子、固化软件和软件。 PXA 分析仪能够在上述 4 个方面进行升级和增强:
● 仪器组件能够提供 7 个扩展插槽，以用于增强未来功能
● 可拆卸的 CPU 主板，能够支持 CPU、存储器和 I/O 升级
探索演进标准

N9340b手持频谱仪使用手册及干扰定位总结

目录目录 (1)1、N9340B简介 (2)1.1前端面板概述 (2)1.2顶部面板介绍 (3)1.3显示屏幕简介 (4)1.4设置N9340B (5)1.5进行基本测量 (5)1.6文件保存及查看 (6)1.7按键结构及功能 (7)2、南京现场扫描结果及分析 (13)2.1 初步分析： (13)2.2 GSM信号： (14)2.3 PHS信号： (16)2.4 TDL信号： (18)3、南京干扰情况定位结果 (20)3.1干扰定位结论 (20)3.2存在的问题 (24)1、N9340B简介1.1前端面板概述1.2顶部面板介绍1.3显示屏幕简介1.4设置N9340B(1)按[SYS] > {设置} > {通用} 来设置时间和电源节能模式。

按{时间/日期} 来设置频谱仪的时间和日期。

按{电源管理} 来选择节能模式：关闭背景灯或显示屏，以及同时关闭背景灯和显示屏。

(2)按[SYS] > {设置} > {语言} 来选择屏幕显示语言。

共有11种语言供您选择。

(3)按[SYS] > {亮度} 手动调节N9340B频谱仪的显示亮度(4)按[SYS] > {按键音} 来开关按键音。

1.5进行基本测量(1)用信号源产生一个连续波信号(1 GHz, 0 dBm)。

(2)按[SYS] > {设置} > {开机/复位} ，选择默认定为出厂设置。

(3)选择面板上绿色的[PRESET] 键可将仪器恢复至出厂设置。

(4) 将频谱仪顶部的RF IN与信号源的RF OUT连接上。

(5)按[FREQ] > {中心频率} > 1> {GHz}将中心频率设置为1 GHz。

(6)按[SPAN] > 5 > {kHz} 将扫宽设置为5KHz。

(7)按[MARKER] > {搜索峰值} > {峰值}为显示的最高峰值（1 GHz处）作标记（标记为1）。

Agilent N9330B手持式天馈线测试仪

Agilent N9330B 手持式天馈线测试仪
Agilent N9330B 手持式天馈线测试仪

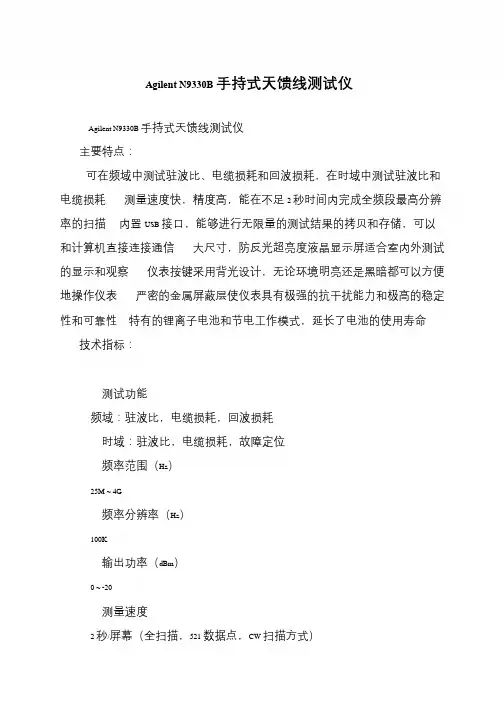

主要特点：
可在频域中测试驻波比、电缆损耗和回波损耗，在时域中测试驻波比和电缆损耗测量速度快，精度高，能在不足2 秒时间内完成全频段最高分辨率的扫描内置USB 接口，能够进行无限量的测试结果的拷贝和存储，可以和计算机直接连接通信大尺寸，防反光超亮度液晶显示屏适合室内外测试的显示和观察仪表按键采用背光设计，无论环境明亮还是黑暗都可以方便地操作仪表严密的金属屏蔽层使仪表具有极强的抗干扰能力和极高的稳定性和可靠性特有的锂离子电池和节电工作模式，延长了电池的使用寿命技术指标：
测试功能
频域：驻波比，电缆损耗，回波损耗
时域：驻波比，电缆损耗，故障定位
频率范围（Hz）
25M ~ 4G
频率分辨率（Hz）
100K
输出功率（dBm）
0 ~ -20
测量速度
2 秒/屏幕（全扫描，521 数据点，CW 扫描方式）。

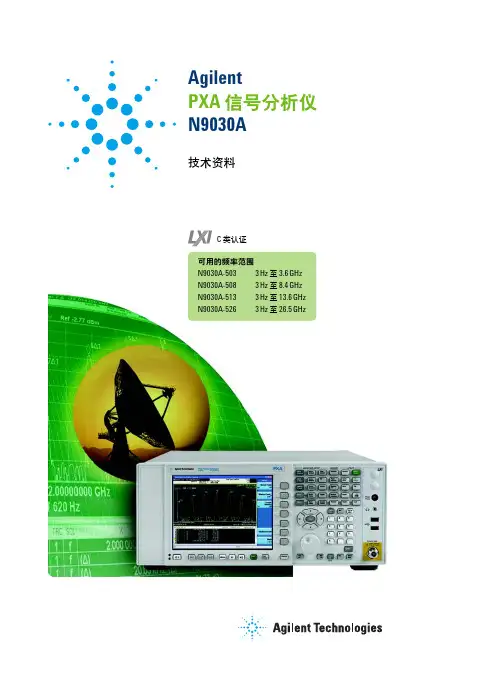

N9030A-PXA 信号分析仪
