TC模块使用
TC模块使用方法
1、模块简介：
CJ1W-TC**直接接受来自热电偶或铂电阻温度计的输入，执行二个自由度的PID 控制，并通过开路集电极送出输出结果。
有两种主要单元类型：一种提供4个控制回路而另一种提供2个带加热器烧断检测功能的控制回路。
二种类型都有和热电偶(R, S, K, J, T, B, 或L) 相配的型号及和铂电阻温度计(JPt100 或Pt100)相配的型号，都可使用NPN输出和PNP 输出。
型号见下图：
2、模块部件名称及其功能：
1)、单元号设定：
由于温度控制单元在特殊I/O 单元区中占20 个字，所以温度控制单元占用 2 个单元号。
2）、DIP开关功能设定：
开关在右边为ON
可以根据上表对相应参数进行设置。
3）、输入类型设置：
（1）、热电阻温度控制单元（CJ1W-TC001、CJ1W-TC002、CJ1W-TC003、CJ1W-TC004）：
（2）、铂电阻温控控制单元（CJ1W-TC101、CJ1W-TC102、CJ1W-TC103、CJ1W-TC104）：
4）、IO接线图：
（1）、热电偶温度控制模块：
（2）铂电阻温控控制模块：
3、数据交换用特殊I/O单元分配
1）、在将温控模块与PLC连接并创建I/O表后，用于控制温控模块的特殊I/O单元地址被自动分配出来。
n=2000+10*单元号
m=D20000+100*单元号
特殊单元模块重启见下图：
2）、温控模块与CPU 单元交换的数据（操作数据、初始化数据、操作参数）： （1）
、操作数据：
操作温度控制单元所用的基本数据是在 CPU 单元 I/O 刷新周期内作为操作数据与CPU 单元交换的。
操作数据包括过程值，设定点、停止位、AT 启动位、 AT 停止位，和其它数据。
（2）、初始化数据：
用于初始化温度控制单元的数据是在 PC 转为 ON 或温度控制单元重新启动时作为初始化数据与 CPU 单元交换的，初始化数据包括报警模式，报警迟滞和其它数据。
（3） 操作参数：
控制温度控制单元操作的参数是在 CPU 单元 I/O 刷新周期内作为操作参数与CPU 单元交换的。
操作参数包括报警 SV ，控制周期，比例带，积分时间，和其它参数。
具体设置见下图：
3）、数据在CPU 与温控模块间的传送与保存
温度控制单元有二类存储器：RAM 和 EEPROM 。
按下表所示和说明，温度控制单元的数据是从在 CPU 单元中的分配字写到温度控制单元 RAM 中的，通过将保存位转为 ON ，可以将这些数据的一部分从 RAM 写到 EEPROM 。
如果 DIP 开关的第 8 针为 ON ，当电源转为 ON 或重新启动温度控制单元时，储存在 EEPROM 中的数据将自动传送到 CPU 单元的 DM 区，以便能用储存在EEPROM 中的数据操作。
注意：
1、自动调整的PID 常数结果在自动调整的最后自动写入 RAM 。
2. EEPROM 写入的寿命为 100,000 次。
4
1)、CPU （1
（2）、初始化数据设置：
回路1、2当前温度
报警方
式具体见下图
（4）操作参数设置：
在分配给作为特殊I/O 单元的温度控制单元的DM 字中设定温度控制单元的操作参数。
操作参数包括：报警SV，控制周期，比例率，积分时间和其他参数。
每个周期在I/O 刷新期内交换操作参数，输入数据从温度控制单元传送到CPU单元，而输出数据是从CPU 单元传送到温度控制单元。
5、AT自整定实现：
1）. 将回路1AT 启动位(CIO (n+2) 的02 位) 转为ON 启动自动调整。
2）. 当自动调整完成时，将计算的PID 常数储存到分配给单元的DM字内的操作参数输入区（计算的PID 常数从温度控制单元传送到CPU 单元）。
同时，PID 常数计算标志(CIO (n+8) 的位10) 转为ON。
用此PID 常数计算标志作为梯形图程序中的输入条件并将此计算的PID 常数复制到分配给此单元的DM 字的输出区。
3）. 在通过梯形图程序将PID 常数传送到输出区后，将改变PID 常数位（CIO(n+2) 的位13 ）转为ON 。
温度控制单元将读出输出区中的PID 常数。
当你将改变PID 常数位转为ON 时PID 常数计算标志将自动转为OFF 。
AT自整定程序见下图：。
DCS 热电偶模块(TC 模块)
热电偶模块（TC 模块）图形表示标记说明参数名称参数描述参数属性缺省值单位/范围值类型功能连接性ADDR 模块对应的IO 网络地址port input no-con/no-set/link-in 0000 IOM Address RAWC1 第 1 通道原始计数值integer output no-con/no-set/no-link 0xFFFF 0~0xFFFF RAWC2 第 2 通道原始计数值integer output no-con/no-set/no-link 0xFFFF 0~0xFFFF RAWC3 第 3 通道原始计数值integer output no-con/no-set/no-link 0xFFFF 0~0xFFFF RAWC4 第 4 通道原始计数值integer output no-con/no-set/no-link 0xFFFF 0~0xFFFF RAWC5 第 5 通道原始计数值integer output no-con/no-set/no-link 0xFFFF 0~0xFFFF RAWC6 第 6 通道原始计数值integer output no-con/no-set/no-link 0xFFFF 0~0xFFFF RAWC7 第 7 通道原始计数值integer output no-con/no-set/no-link 0xFFFF 0~0xFFFF RAWC8 第 8 通道原始计数值integer output no-con/no-set/no-link 0xFFFF 0~0xFFFF CJ_Temp 热电偶冷端补偿温度real output no-con/no-set/no-link 25.00 -50.0~50.0模块说明模块只有一个输入接口，只能与 IOBUS 模块上的接口相连。
在组态时，不需要进行参数设置，只要与 IOBUS 模块的 I/O 接口相连即可。

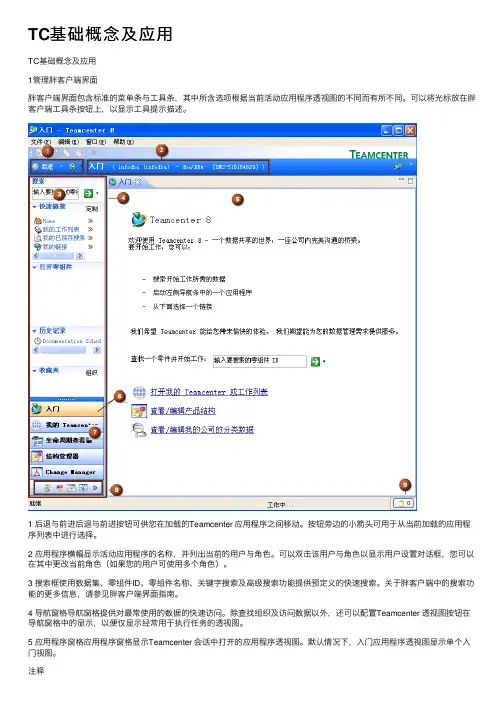

TC基础概念及应用
TC基础概念及应⽤TC基础概念及应⽤1管理胖客户端界⾯胖客户端界⾯包含标准的菜单条与⼯具条，其中所含选项根据当前活动应⽤程序透视图的不同⽽有所不同。
可以将光标放在胖客户端⼯具条按钮上，以显⽰⼯具提⽰描述。
1 后退与前进后退与前进按钮可供您在加载的Teamcenter 应⽤程序之间移动。
按钮旁边的⼩箭头可⽤于从当前加载的应⽤程序列表中进⾏选择。
2 应⽤程序横幅显⽰活动应⽤程序的名称，并列出当前的⽤户与⾓⾊。
可以双击该⽤户与⾓⾊以显⽰⽤户设置对话框，您可以在其中更改当前⾓⾊（如果您的⽤户可使⽤多个⾓⾊）。
3 搜索框使⽤数据集、零组件ID、零组件名称、关键字搜索及⾼级搜索功能提供预定义的快速搜索。
关于胖客户端中的搜索功能的更多信息，请参见胖客户端界⾯指南。
4 导航窗格导航窗格提供对最常使⽤的数据的快速访问。
除查找组织及访问数据以外，还可以配置Teamcenter 透视图按钮在导航窗格中的显⽰，以便仅显⽰经常⽤于执⾏任务的透视图。
5 应⽤程序窗格应⽤程序窗格显⽰Teamcenter 会话中打开的应⽤程序透视图。
默认情况下，⼊门应⽤程序透视图显⽰单个⼊门视图。
注释应⽤程序透视图由多个视图组成，这些视图可以移到Teamcenter 窗⼝的其他位置，也可以被拖⾄桌⾯。
这些拆离的视图仍然连接到Teamcenter，并与其他视图⼀起继续起作⽤。
6 ⼊门应⽤程序按钮提供对⼊门应⽤程序的访问。
7 主要应⽤程序主要应⽤程序按钮提供对最常⽤的Teamcenter 应⽤程序透视图的访问。
8 次要应⽤程序次要应⽤程序按钮提供对不常⽤的Teamcenter 应⽤程序透视图的访问。
9 剪贴板剪贴板包含对已从⼯作区剪切或复制的对象的引⽤。
剪贴板上的对象数量显⽰在图标右侧。
关于胖客户端中的剪贴板的更多信息，请参见胖客户端界⾯指南。
注释在Teamcenter 胖客户端应⽤程序中选择信息对象（如零组件）时，关于所选对象的信息显⽰在信息中⼼。
安美乐TCP(TC) 控制电源模块安全使用说明说明书
目 录 (01)关于说明书 (02)TCP(TC)控制电源模块安全使用说明 (02)涉及的其它说明书 (02)安全警示说明 (03)免责声明 (03)第一章产品说明 (04)1.1 产品简介 (04)1.2 设计及功能 (05)1.3 性能指标 (06)1.4 订货资料 (06)第二章安装连接 (07)2.1 TCP控制电源模块的安装连接 (07)2.1.1 连接TCP-100、TCP-240控制电源模块和TD驱动模块 (07)2.1.2 D15外控通讯接口 (07)2.1.3 连接供电电源 (08)2.1.4 安装环境要求 (08)2.2 TC-100控制模块的安装连接 (08)2.2.1 连接TC-100控制模块和TD驱动模块 (08)2.2.2 D15外控通讯接口 (09)2.2.3 安装环境要求 (09)第三章 操作方法 (10)3.1 TCP控制电源模块的操作方法 (10)3.1.1 连接TCP-100、TCP-240控制电源模块和TD驱动模块 (10)3.1.2 操作与显示 (10)3.2 TC-100控制模块的操作方法 (14)3.2.1 连接TC-100控制模块和TD驱动模块 (14)3.2.2 操作与显示 (14)第四章售后服务 (15)产品保修单 (16)关于说明书TCP(TC)控制电源模块安全使用说明在安装与使用TCP(TC)控制电源模块前，操作人员都应仔细阅读本说明书，并按照说明书中规定的条款安装与操作，以免造成人员伤害与设备损坏。
本说明书适用于TC-100控制模块、TCP-100和TCP-240控制电源模块及其后续改进型号。
因上述产品技术改进或说明书改版等原因导致的内容更新，本公司恕不另行通知，敬请谅解。
相关信息可登录中科科仪官方网站查询，网址：，或与本公司联系！本说明书版权及由本说明书引起、产生和包含的与“KYKY”相关知识产权归北京中科科仪股份有限公司所有，任何单位或个人未经授权不得擅自使用。

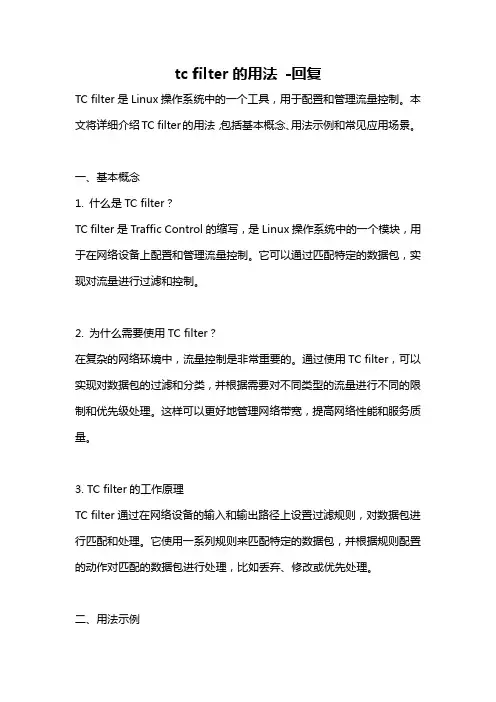

tc filter的用法 -回复
