protel99se中级考证试题汇编3
Protel99SE复习题共29页word资料
Protel 99 SE复习题简答题：1．印制电路板的分类及其特点。
答:(1)、按结构分为单面板，其在绝缘基板上只有底面敷上铜箔，顶面则是空白的；双面板，在绝缘基板上两面都敷上铜箔，因此PCB图中两面都可以布线，并可以通过过孔在不同工作层中切换走线；多层板，在绝缘基板上制成3层以上的印制电路板，有几层较薄的单面板或双面板构成，可以几极大程度的解决电磁干扰问题，提高系统的可靠性，同时也可以提高布通率，缩小PCB板的面积。
（2）、按制作材料不同分为刚性印制板和挠性印制板。
挠性印制板散热性好，而且可弯曲、折叠等。
2．要绘制电路图，请详细阐述建立一个原理图的完整过程。
（提示：要先建立项目）答：1.进入Protel99软件，执行菜单File/New命令，然后在弹出的对话框中编辑文件名称和文件储存位置；2.选择schematic Dcumtent，然后进入原理图设计界面；3.设置图纸参数及相关信息；4.元件库的载入；5.放置元器件；6.原理图布线；7.编辑和调整；8.修改和完善；9.原理图的保存和输出。
3．元器件的旋转。
答:Space键让元器件做90度旋转;X键使元器件左右对调;Y键使元器件上下对调.4．阐述元件删除的3种方法的使用。
答:Edit菜单里的Clear和Delete命令;按Ctrl+Delete也可实现Clear功能;快捷键Delete也可以实现删除.5．元件属性的编辑。
在编辑之前,用鼠标单击元器件并按住鼠标左键不放,同时按下Tab键,或用鼠标双击元器件,也可以利用Edit\Change,就可以出现元器件属性编辑框对其属性进行编辑.6．阐述制作下面元件库中元件的详细步骤。
7．制作PCB板，请详细阐述步骤。
答:1.规划PCB,在开始绘制之前,要规划好PCB的尺寸;2.设置参数,主要设置工作层参数,PCB编辑器的工作参数,布线参数等;3.装入网络表及元器件封装;4.元器件布局,可以自动布局,也可以手动布局;5.布线,根据网络表在Protel99se的提示下,完成布线;6.调整,在自动布线完成之后,需要手动调整一些布线;7.PCB的输出,将调整好的印制电路板保存,并打印输出.8．各工作层面的含义，用处。
protel99 SE理论考试单选题
一、单选题1. Protel99SE是一个（）A.操作系统B.高级语言C.EDA软件D.办公应用软件2. Protel中1mil等于多少毫米？（）A.0.01mm B2.54mm. C.40mm D.0. 0254mm3. Protel中1mm约等于多少mil？（）A.40milB.0.0254milC.1milD.2.54mil4. 计算机辅助设计软件的英文缩写为：（）A.CAMB.CADC.EDAD.CAE5. 电路原理图的电器规则检查的英文缩写为：（）A.ERCB.PCBC.DRCD.PLD6. 在Protel中，同一个元件允许有多个不一致的电气符号与之对应，这反映了设计的（）A.兼容性B.普适性C.灵活性D.逻辑性7. 在原理图环境设计中，【电气栅格】选项可以设置（）A.可视栅格B.跳跃栅格C.捕捉栅格D.标题栏8. 主窗口的标签分布在（）A.左边B.右边C.下面D.以上都有可能9. 用Protel中，电路原理图设计步骤首先进行（）A.设置电路原理图设计环境B.创建元器件库C.放置元器件D.电路原理图布线10. 在我们用Protel绘制电路原理图时，首先须进行文档设置，即设定图纸大小.方向.套用图纸模板等操作，能实现上述操作的是（）A.Edit\ChangeB.Design\Document OptionsC.Tool\Schematic PreferencesD.Project\Project Options11. 电路原理图设计的结果不产生（）A.电路原理图B.PCB库C.元器件列表D.网络表12. 网络标识符中不包括哪一项（）A.电路连线B.网络标号C.总线入口D.元器件引脚13. 在画电路原理图时，编辑电路对象的属性中，哪些不是地线的符号？（）A.BarB.Power GroundC.Signal GroundD.EARTH14. Protel电路原理图中，将元件在水平方向上翻转，要用到下面哪个键：（）A.X键B.Y键C.Shift键D.Space键15. Windows目录的文件结构是（）。
protel中级复习题
复习题一一，单选题1. Protel99SE是用于______的软件。
A. 电气工程B. 电子线路C. 机械工程D. 建筑工程2. Protel99SE的设计数据库文件扩展名是______。
A. SchB. LibC. PcbD. Dbd3. Protel99SE中的杂元件库是_______。
A. SimB. Miscellaneous DevicesC. Inter DataBooksD. Nsc Databooks4. Protel99SE使用英制单位，下列英制单位值与公制之间关系正确的是______。
A. 1mil=0.2254mmB. 1inch=25.4mmC. 1mm=4milD. 1inch=100mil5.下列关键词中哪个是捕获栅格______。
A. GridB. Electrical GridC. Visiable GridD. Snap Grid6.如果删除原理图中的许多对象，可以先选取这些对象，然后利用Edit菜单中的（）命令将它们一次性全部删除。
A. CutB. DeleteC. Clear7. Protel99SE中放置元件应使用Place菜单中哪个选项______。
A. PortB. Power PortC. PartD. Wire8．Protel99SE中属于模板文件的是______。
A. A4.dotB. A4.libC. A4.schD. A4.Pcb9.印刷电路板又称为（）。
A．SCH B. PCB C. DDB10. Protel99SE原理图设计中清除被选中对象按钮是_______。
A. B. C. D.11．软件在PCB板编辑器自动装入原理图图中的网络连接及元件封装需要（）。
A．在项目文件下进行 B. 不在项目文件下进行C. 在原理图文件下进行D. 不在原理图文件下进行12. Protel中二极管的名称是______。
A. RESB. CAPC. DIODED. SW13.下列属于电阻封装的是______。
protel职业资格考试模拟试卷3(题后含答案及解析)

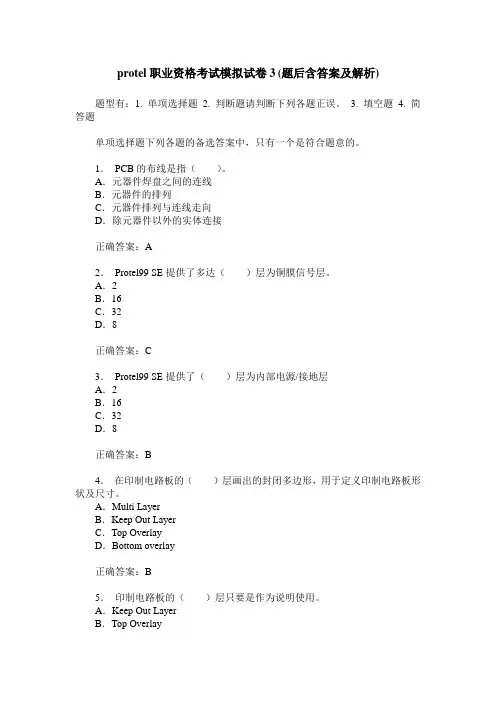

protel职业资格考试模拟试卷3(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。
3. 填空题 4. 简答题单项选择题下列各题的备选答案中，只有一个是符合题意的。
1．PCB的布线是指（）。
A．元器件焊盘之间的连线B．元器件的排列C．元器件排列与连线走向D．除元器件以外的实体连接正确答案：A2．Protel99 SE提供了多达（）层为铜膜信号层。
A．2B．16C．32D．8正确答案：C3．Protel99 SE提供了（）层为内部电源/接地层A．2B．16C．32D．8正确答案：B4．在印制电路板的（）层画出的封闭多边形，用于定义印制电路板形状及尺寸。
A．Multi LayerB．Keep Out LayerC．Top OverlayD．Bottom overlay正确答案：B5．印制电路板的（）层只要是作为说明使用。
A．Keep Out LayerB．Top OverlayC．Mechanical LayersD．Multi Layer正确答案：C6．印制电路板的（）层主要用于绘制元器件外形轮廓以及标识元器件标号等。
该类层共有两层。
A．Keep Out LayerB．Silkscreen LayersC．Mechanical LayersD．Multi Layer正确答案：B7．在放置元器件封装过程中，按（）键使元器件封装旋转。
A．XB．YC．LD．空格键正确答案：D8．在放置元器件封装过程中，按（）键使元器件在水平方向左右翻转。
A．XB．YC．LD．空格键正确答案：A9．在放置元器件封装过程中，按（）键使元器件在竖直方向上下翻转。
A．XB．YC．LD．空格键正确答案：B10．在放置元器件封装过程中，按（）键使元器件封装从顶层移到底层。
A．XB．YC．LD．空格键正确答案：C11．在放置导线过程中，可以按（）键来取消前段导线。
A．Back SpaceB．EnterC．ShiftD．Tab正确答案：A12．在放置导线过程中，可以按（）键来切换布线模式。
protel99se中级考证试题汇编3

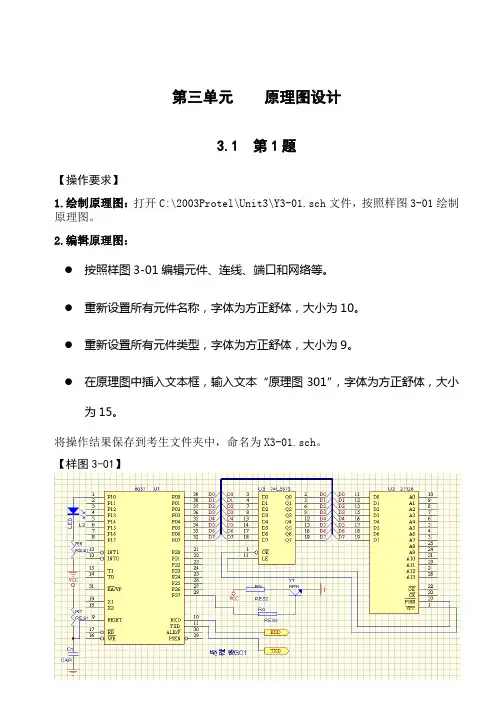

第三单元原理图设计3.1 第1题【操作要求】1.绘制原理图：打开C:\2003Protel\Unit3\Y3-01.sch文件，按照样图3-01绘制原理图。
2.编辑原理图：●按照样图3-01编辑元件、连线、端口和网络等。
●重新设置所有元件名称，字体为方正舒体，大小为10。
●重新设置所有元件类型，字体为方正舒体，大小为9。
●在原理图中插入文本框，输入文本“原理图301”，字体为方正舒体，大小为15。
将操作结果保存到考生文件夹中，命名为X3-01.sch。
【样图3-01】3.2 第2题【操作要求】1.绘制原理图：打开C:\2003Protel\Unit3\Y3-02.sch文件，按照样图3-02绘制原理图。
2.编辑原理图：●按照样图3-02编辑元件、连线、端口和网络等。
●重新设置所有元件名称，字体为方正姚体，大小为11。
●重新设置所有元件类型，字体为方正姚体，大小为10。
●在原理图中插入文本框，输入文本“原理图301”，字体为方正姚体，大小为16。
将操作结果保存到考生文件夹中，命名为X3-02.sch。
【样图3-02】3.3 第3题【操作要求】1.绘制原理图：打开C:\2003Protel\Unit3\Y3-03.sch文件，按照样图3-03绘制原理图。
2.编辑原理图：●按照样图3-03编辑元件、连线、端口和网络等。
●重新设置所有元件名称，字体为仿宋_GB2312，大小为8。
●重新设置所有元件类型，字体为仿宋_GB2312，大小为7。
●在原理图中插入文本框，输入文本“原理图303”，字体为仿宋_GB2312，大小为14。
将操作结果保存到考生文件夹中，命名为X3-03.sch。
【样图3-03】3.4 第4题【操作要求】1.绘制原理图：打开C:\2003Protel\Unit3\Y3-04.sch文件，按照样图3-04绘制原理图。
2.编辑原理图：●按照样图3-04编辑元件、连线、端口和网络等。
●重新设置所有元件名称，字体为黑体，大小为12。
CAD应用Protel中级考核题
CAD应用（Protel中级）考核题-11 考试须知：1、印制电路板设计软件可采用Protel99 SE + SP6或Altium各版本。
2、设计中生成的各项工作文件必须保存在Protel设计数据库文件中或相应文件夹中，并将最终文件提交至教师指定目录下。
3、操作中要注意随时保存文件，否则，因各意外而导致的数据破坏或文件丢失由考生本人负责。
4、本场考试时间：120分钟1建立设计数据文件，文件名为设计者姓名。
文件保存在指定目录下。
2新建电气图形符号库文件，文件名为1.lib。
2.1根据所给电原理图（图1）中的实样绘制或修改电气图形符号：2.2绘制集成电路PIC16C54的图形符号。
引脚长度为20，其它均和图1一致。
定义元件默认标号为IC？，描述为“集成电路”，PCB封装名为DIP18。
2.3修改DPY_7-SEG_DP使和图1中形状一致。
定义元件默认标号为DS？、PCB封装名为LDS。
3新建电路图文件，文件名为2.sch。
3.1设置图纸设置图纸方向为水平、边框颜色为6、图纸尺寸为A4、标题栏式样以及机构名为“考核单位名”、图纸号01、图纸数01、标题为“数字显示”、总图号11和版本号01等；3.2绘制电路图按所给电原理图（图1）绘制电路图，电气图形符号和布局应尽量接近原图。
图1 电原理图3.2.1加载电气图形符号库Miscellaneous Devices.lib和含有自制电气图形符号的元件库；3.2.2按图放置元件、导线和总线及网络标号；3.3定义元件属性按图和附表1指定元件的标号、部分、封装及参数或型号。
表1：元件清单标号参数封装C1 220uF/10V RB.2/.4C2 22uF/6.3V RB.1/.2C3 330P RAD0.1D1 1N4148 DIODE0.4D2 1N4148 DIODE0.4D3 1N4148 DIODE0.4D4 1N4148 DIODE0.4DS1 DPY_7-SEG_DP LDSDS2 DPY_7-SEG_DP LDSIC1 PIC16C54 DIP18J1 CON2 SIP2L1 10uH RAD0.2R1 150R AXIAL0.4R2 150R AXIAL0.4R3 10K AXIAL0.4R4 10K AXIAL0.4REG 78L05 TO-220S1 SW-PB DIP43.4生成辅助文件并保存3.4.1生成项目电气图形符号库；3.4.2生成此电路图的PCB网络表文件；3.4.3生成电路图元件清单。
Protel99SE复习题11页word文档
Protel 99 SE复习题简答题：1．印制电路板的分类及其特点。
答:(1)、按结构分为单面板，其在绝缘基板上只有底面敷上铜箔，顶面则是空白的；双面板，在绝缘基板上两面都敷上铜箔，因此PCB图中两面都可以布线，并可以通过过孔在不同工作层中切换走线；多层板，在绝缘基板上制成3层以上的印制电路板，有几层较薄的单面板或双面板构成，可以几极大程度的解决电磁干扰问题，提高系统的可靠性，同时也可以提高布通率，缩小PCB板的面积。
（2）、按制作材料不同分为刚性印制板和挠性印制板。
挠性印制板散热性好，而且可弯曲、折叠等。
2．要绘制电路图，请详细阐述建立一个原理图的完整过程。
（提示：要先建立项目）答：1.进入Protel99软件，执行菜单File/New命令，然后在弹出的对话框中编辑文件名称和文件储存位置；2.选择schematic Dcumtent，然后进入原理图设计界面；3.设置图纸参数及相关信息；4.元件库的载入；5.放置元器件；6.原理图布线；7.编辑和调整；8.修改和完善；9.原理图的保存和输出。
3．元器件的旋转。
答:Space键让元器件做90度旋转;X键使元器件左右对调;Y键使元器件上下对调.4．阐述元件删除的3种方法的使用。
答:Edit菜单里的Clear和Delete命令;按Ctrl+Delete也可实现Clear功能;快捷键Delete也可以实现删除.5．元件属性的编辑。
在编辑之前,用鼠标单击元器件并按住鼠标左键不放,同时按下Tab键,或用鼠标双击元器件,也可以利用Edit\Change,就可以出现元器件属性编辑框对其属性进行编辑.6．阐述制作下面元件库中元件的详细步骤。
7．制作PCB板，请详细阐述步骤。
答:1.规划PCB,在开始绘制之前,要规划好PCB的尺寸;2.设置参数,主要设置工作层参数,PCB编辑器的工作参数,布线参数等;3.装入网络表及元器件封装;4.元器件布局,可以自动布局,也可以手动布局;5.布线,根据网络表在Protel99se的提示下,完成布线;6.调整,在自动布线完成之后,需要手动调整一些布线;7.PCB的输出,将调整好的印制电路板保存,并打印输出.8．各工作层面的含义，用处。
电子线路辅助设计Protel 99 SE题库
电子线路辅助设计Protel 99 SE题库一、是非题1、Protel 99SE是基于Windows的32位EDA软件。
（）2、Protel 99SE采用设计数据库管理方式，所有设计文件都存储在这个设计数据库中。
（）3、原理图文件的后缀名是.sch。
（）4、元件库文件的后缀名是.lib。
（）5、网络表文件的后缀名是.net。
（）6、印制电路板图文件的后缀名是.pcb。
（）7、Protel 99SE的主窗口基本上由标题栏、菜单栏、工具栏、设计窗口、设计管理器、浏览管理器、状态栏以及命令指示栏等。
（）8、菜单中的每一个菜单项名称都有带有下划线的字母，这个字母就是该菜单项的热键。
（）9、一般情况下，Protel 99SE的主窗口程序只显示一个主工具栏，只有当编辑器打开时才会调出其他的工具栏。
（）10、设计管理器包括文件管理器和浏览管理器。
（）11、在创建一个原理图文件或者PCB图文件时，一般应创建一个设计数据库。
（）12、设计数据库文件的后缀名是.ddb。
（）13、菜单命令具有开关特性，每执行一次，命令对象的状态会变化一次。
（）14、要改变图面的显示状态，放大可用PgUp键。
（）15、要改变图面的显示状态，放大可用PgDn键。
（）16、要改变图面的显示状态，缩小可用PgUp键。
（）17、要改变图面的显示状态，缩小可用PgDn键。
( )18、原理图中的元件图形符号，已经存放在相应的元件库中，需要时可以直接从元件库中调用。
（）19、Protel 99SE为电路原理图编辑器提供了一个设计管理器，一般位于主窗口的左侧。
（）20、原理图设计管理器它有两个功能选项标签，“Explorer”实现对设计数据库的管理，“Browse Sch”实现对元件库的管理。
（）21、鼠标左键单击元件，此时元件中间出现十字光标，按空格键可实现元件翻转。
（）22、鼠标左键双击元件，可以调出元件属性编辑窗口。
（）23、元件属性编辑对话框中Lib Ref栏是元件在库中的名称。
