JSHC1040-3R3M 一体成型电感 产品参数
贴片电感10403.3UH3R3一体成型功率电感大电流10.6*11.6*4.0MM
制造商金籁科技
制造商零件编号JSHC1040-3R3M
描述FIXED IND3.3UH10A13.5MOHM
对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的达标情况无铅/符合限制有害物质指令(RoHS)规范要求
?湿气敏感性等级（MSL）1（无限）
一般信息
标准包装1000
包装剪切带（CT）
类别电感器，线圈，扼流圈产品族固定值电感器
系列JSHC
规格
类型绕线
材料-磁芯铁氧体
电感 3.3UH
容差±30%
额定电流10A
电流-饱和值16A
屏蔽屏蔽
DC电阻（DCR）13.5毫欧最大
工作温度-40°C±125°C
频率-测试100KHZ
安装类型表面贴装
封装/外壳非标准
大小/尺寸10.6mm x11.6mm
高度-安装（最大值） 4.0mm。
色环电感技术参数表
1.7
190
24
黄紫金
AL0204-5R6K
5.6
48
1.9
180
27.8
绿蓝金
AL0204-6R8K
6.8
37
2
175
28
蓝灰金
AL0204-8R2K
8.2
25
2.2
165
29.1
灰红金
AL0204-100K
10
21
2.5
160
0.06
31.5
棕黑黑
AL0204-120K
12
30
2.52
19
150
240
14.8
棕灰金
AL0204-2R2M
2.2
110
1.2
230
16.5
红红金
AL0204-2R7M
2.7
100
1.3
220
17.8
红紫金
AL0204-3R3K
3.3
±10%K
94
1.4
210
0.07
20.8
橙橙金
AL0204-3R9K
3.9
65
1.6
200
21.5
橙白金
AL0204-4R7K
4.7
39
2.7
115
0.05
63
橙白黑
AL0204-470K
47
3.1
110
69
黄紫黑
AL0204-560K
56
6.2
105
0.03
78
绿蓝黑
AL0204-680K
68
5.7
100
83
功率电感
绕线贴片功率电感—SWCS 系列Wire Wound SMD Power Inductors —SWCS SeriesOperating Temperature: -25℃~ +105℃特征 FEATURES z 大功率，高饱和电流，低阻抗z 适合表面贴装用途 APPLICATIONS z 录像机、液晶显示器、笔记本电脑、通讯、设备、办公自动化等电子设备的电源扼流产品型号 PRODUCT IDENTIFICATION SWCS 0301M T ① ② ③ ④ ⑤外观尺寸 SHAPE AND DIMENSIONSz Power supply choke for small electrical equipments such as VTR, LCD display , Notebook, communication equipment, and so on. z Various high power inductors are superior to be high saturation z Suitable for surface mounting equipment ① 分类TypeSWCS Wire Wound SMD Power Inductor, Unshielded Circular Magnetic CoreStructure Without Base绕线贴片功率电感③ 公称电感量Nominal InductanceExample Nominal Value1R01.0μH 100 10μH ② 外形尺寸 External Dimensions 0301~1005④ 电感公差Inductance Tolerance M ±20% ⑤ 包装Packing T 编带Tape Carrier Package外观尺寸SHAPE AND DIMENSIONSUnit: mm Series A B C I typ. J typ. H typ.SWCS0301 3.5±0.15 3.0±0.15 1.6±0.3 0.8 1.6 3.5 SWCS0302 3.5±0.3 3.0±0.3 2.1±0.3 0.8 1.6 3.5 SWCS0402 4.5±0.3 4.0±0.3 2.0±0.3 1.9 1.2 4.5 SWCS0403 4.5±0.3 4.0±0.3 3.2±0.3 1.9 1.2 4.5 SWCS0502 5.8±0.3 5.2±0.3 2.0±0.3 2.2 1.6 5.4 SWCS0503 5.8±0.3 5.2±0.3 3.0±0.3 2.2 1.6 5.4 SWCS0504 5.8±0.3 5.2±0.3 4.5±0.3 2.2 1.6 5.4 SWCS0703 7.8±0.3 7.0±0.3 3.5±0.3 3.0 2.0 7.5 SWCS0705 7.8±0.3 7.0±0.3 5.0±0.3 3.0 2.0 7.5 SWCS1004 10.0±0.3 9.0±0.3 4.0±0.3 3.75 2.5 9.5 SWCS1005 10.0±0.3 9.0±0.3 5.4±0.3 3.75 2.5 9.5规格特性SPECIFICATIONSSWCS0301 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR IrSWCS0301-1R0MT 1.0±20% 100k,0.3V 0.048 1.60 SWCS0301-1R5MT 1.5±20% 100k,0.3V 0.100 1.55 SWCS0301-2R2MT 2.2±20% 100k,0.3V 0.078 1.47 SWCS0301-3R3MT 3.3±20% 100k,0.3V 0.126 1.34 SWCS0301-3R9MT 3.9±20% 100k,0.3V 0.140 1.24 SWCS0301-4R7MT 4.7±20% 100k,0.3V 0.158 1.22 SWCS0301-5R6MT 5.6±20% 100k,0.3V 0.186 1.09 SWCS0301-6R8MT 6.8±20% 100k,0.3V 0.213 0.96 SWCS0301-8R2MT 8.2±20% 100k,0.3V 0.238 0.84 SWCS0301-100MT 10±20% 1k,0.3V 0.307 0.70 SWCS0301-120MT 12±20% 1k,0.3V 0.372 0.65 SWCS0301-150MT 15±20% 1k,0.3V 0.466 0.59 SWCS0301-180MT 18±20% 1k,0.3V 0.515 0.54 SWCS0301-220MT 22±20% 1k,0.3V 0.656 0.48 SWCS0301-270MT 27±20% 1k,0.3V 0.774 0.43 SWCS0301-330MT 33±20% 1k,0.3V 1.021 0.37 SWCS0301-390MT 39±20% 1k,0.3V 1.122 0.32 SWCS0301-470MT 47±20% 1k,0.3V 1.509 0.26 SWCS0301-560MT 56±20% 1k,0.3V 1.675 0.24 SWCS0301-680MT 68±20% 1k,0.3V 1.919 0.23 SWCS0301-820MT 82±20% 1k,0.3V 2.644 0.21 SWCS0301-101MT 100±20% 1k,0.3V 2.870 0.19 SWCS0301-121MT 120±20% 1k,0.3V 4.084 0.17 SWCS0301-151MT 150±20% 1k,0.3V 4.774 0.16 SWCS0301-181MT 180±20% 1k,0.3V 5.699 0.14规格特性SPECIFICATIONS SWCS0302 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS0302-1R0MT 1.0±20% 100k,0.3V 0.035 3.34SWCS0302-2R2MT 2.2±20% 100k,0.3V 0.059 2.35SWCS0302-3R3MT 3.3±20% 100k,0.3V 0.098 1.83SWCS0302-4R7MT 4.7±20% 100k,0.3V 0.137 1.50SWCS0302-5R6MT 5.6±20% 100k,0.3V 0.157 1.36SWCS0302-6R8MT 6.8±20% 100k,0.3V 0.196 1.22SWCS0302-8R2MT 8.2±20% 100k,0.3V 0.230 1.09SWCS0302-100MT 10±20% 1k,0.3V 0.286 0.95SWCS0302-120MT 12±20% 1k,0.3V 0.322 0.88SWCS0302-150MT 15±20% 1k,0.3V 0.398 0.82SWCS0302-180MT 18±20% 1k,0.3V 0.520 0.76SWCS0302-220MT 22±20% 1k,0.3V 0.660 0.63SWCS0302-270MT 27±20% 1k,0.3V 0.760 0.62SWCS0302-330MT 33±20% 1k,0.3V 0.870 0.56SWCS0302-390MT 39±20% 1k,0.3V 1.100 0.51SWCS0302-470MT 47±20% 1k,0.3V 1.250 0.47SWCS0302-560MT 56±20% 1k,0.3V 1.590 0.42SWCS0302-680MT 68±20% 1k,0.3V 1.820 0.38SWCS0302-820MT 82±20% 1k,0.3V 2.440 0.34SWCS0302-101MT 100±20% 1k,0.3V 2.840 0.31SWCS0302-121MT 120±20% 1k,0.3V 3.190 0.28SWCS0302-151MT 150±20% 1k,0.3V 4.200 0.16SWCS0302-181MT 180±20% 1k,0.3V 5.110 0.15SWCS0302-221MT 220±20% 1k,0.3V 7.310 0.14SWCS0302-271MT 270±20% 1k,0.3V 8.240 0.12SWCS0302-331MT 330±20% 1k,0.3V 10.19 0.10 SWCS0402 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR IrSWCS0402-2R7MT 2.7±20% 100k,0.3V 0.065 1.50 SWCS0402-4R7MT 4.7±20% 100k,0.3V 0.095 1.40 SWCS0402-100MT 10±20% 1k,0.3V 0.180 0.97 SWCS0402-220MT 22±20% 1k,0.3V 0.450 0.60 SWCS0402-260MT 26±20% 1k,0.3V 0.470 0.55 SWCS0402-330MT 33±20% 1k,0.3V 0.500 0.54 SWCS0402-390MT 39±20% 1k,0.3V 0.700 0.50 SWCS0402-470MT 47±20% 1k,0.3V 0.800 0.48 SWCS0402-560MT 56±20% 1k,0.3V 0.900 0.45 SWCS0402-101MT 100±20% 1k,0.3V 1.500 0.10 SWCS0402-151MT 150±20% 1k,0.3V 2.300 0.09型号电感量L测试条件直流电阻额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS0403-1R0MT 1.0±20% 100k,0.3V 0.033 3.80SWCS0403-2R2MT 2.2±20% 100k,0.3V 0.047 2.60SWCS0403-3R3MT 3.3±20% 100k,0.3V 0.058 2.43SWCS0403-4R7MT 4.7±20% 100k,0.3V 0.094 1.70SWCS0403-6R8MT 6.8±20% 100k, 0.3V 0.117 1.41SWCS0403-8R2MT 8.2±20% 100k,0.3V 0.132 1.26SWCS0403-100MT 10±20% 1k,0.3V 0.182 1.15SWCS0403-120MT 12±20% 1k,0.3V 0.210 1.05SWCS0403-150MT 15±20% 1k,0.3V 0.235 0.92SWCS0403-180MT 18±20% 1k,0.3V 0.338 0.84SWCS0403-220MT 22±20% 1k,0.3V 0.378 0.76SWCS0403-270MT 27±20% 1k,0.3V 0.522 0.71SWCS0403-330MT 33±20% 1k,0.3V 0.540 0.64SWCS0403-390MT 39±20% 1k,0.3V 0.587 0.59SWCS0403-470MT 47±20% 1k,0.3V 0.844 0.54SWCS0403-560MT 56±20% 1k,0.3V 0.937 0.50SWCS0403-680MT 68±20% 1k,0.3V 1.117 0.46SWCS0403-820MT 82±20% 1k,0.3V 1.180 0.43SWCS0403-101MT 100±20% 1k,0.3V 1.190 0.41SWCS0403-121MT 120±20% 1k,0.3V 1.220 0.38SWCS0403-151MT 150±20% 1k,0.3V 1.400 0.35SWCS0403-181MT 180±20% 1k,0.3V 1.500 0.31SWCS0403-221MT 220±20% 1k,0.3V 1.641 0.29SWCS0403-271MT 270±20% 1k,0.3V 2.890 0.26SWCS0403-331MT 330±20% 1k,0.3V 3.760 0.20 SWCS0502 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR IrSWCS0502-1R0MT 1.0±20% 100k,0.3V 0.050 4.20 SWCS0502-2R2MT 2.2±20% 100k,0.3V 0.080 3.20 SWCS0502-3R3MT 3.3±20% 100k,0.3V 0.120 2.40 SWCS0502-3R9MT 3.9±20% 100k,0.3V 0.140 2.00 SWCS0502-4R7MT 4.7±20% 100k,0.3V 0.150 1.80 SWCS0502-5R6MT 5.6±20% 100k,0.3V 0.160 1.50 SWCS0502-6R8MT 6.8±20% 100k,0.3V 0.170 1.40 SWCS0502-8R2MT 8.2±20% 100k,0.3V 0.200 1.30 SWCS0502-100MT 10±20% 1k,0.3V 0.230 1.10 SWCS0502-120MT 12±20% 1k,0.3V 0.250 1.05 SWCS0502-150MT 15±20% 1k,0.3V 0.300 1.00 SWCS0502-180MT 18±20% 1k,0.3V 0.350 0.90 SWCS0502-220MT 22±20% 1k,0.3V 0.400 0.85 SWCS0502-270MT 27±20% 1k,0.3V 0.500 0.75 SWCS0502-330MT 33±20% 1k,0.3V 0.550 0.70 SWCS0502-390MT 39±20% 1k,0.3V 0.650 0.60 SWCS0502-470MT 47±20% 1k,0.3V 0.750 0.55 SWCS0502-560MT 56±20% 1k,0.3V 0.950 0.50型号电感量L测试条件直流电阻额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS0502-680MT 68±20% 1k,0.3V 1.200 0.45SWCS0502-820MT 82±20% 1k,0.3V 1.400 0.40SWCS0502-101MT 100±20% 1k,0.3V 1.750 0.35SWCS0502-121MT 120±20% 1k,0.3V 2.000 0.25SWCS0502-151MT 150±20% 1k,0.3V 2.600 0.22SWCS0502-181MT 180±20% 1k,0.3V 3.700 0.18SWCS0502-221MT 220±20% 1k,0.3V 4.000 0.19SWCS0502-271MT 270±20% 1k,0.3V 4.200 0.20 SWCS0503 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR IrSWCS0503-1R0MT 1.0±20% 100k,0.3V 0.038 4.50 SWCS0503-2R2MT 2.2±20% 100k,0.3V 0.045 3.50 SWCS0503-3R3MT 3.3±20% 100k,0.3V 0.055 2.80 SWCS0503-3R9MT 3.9±20% 100k,0.3V 0.064 2.60 SWCS0503-4R7MT 4.7±20% 100k,0.3V 0.072 2.50 SWCS0503-5R6MT 5.6±20% 100k,0.3V 0.084 2.40 SWCS0503-6R8MT 6.8±20% 100k,0.3V 0.090 2.20 SWCS0503-8R2MT 8.2±20% 100k,0.3V 0.100 2.00 SWCS0503-100MT 10±20% 1k,0.3V 0.120 1.80 SWCS0503-120MT 12±20% 1k,0.3V 0.130 1.75 SWCS0503-150MT 15±20% 1k,0.3V 0.150 1.70 SWCS0503-180MT 18±20% 1k,0.3V 0.180 1.60 SWCS0503-220MT 22±20% 1k,0.3V 0.220 1.50 SWCS0503-270MT 27±20% 1k,0.3V 0.240 1.40 SWCS0503-330MT 33±20% 1k,0.3V 0.300 1.10 SWCS0503-390MT 39±20% 1k,0.3V 0.400 1.00 SWCS0503-470MT 47±20% 1k,0.3V 0.430 0.90 SWCS0503-560MT 56±20% 1k,0.3V 0.500 0.85 SWCS0503-680MT 68±20% 1k,0.3V 0.600 0.80 SWCS0503-820MT 82±20% 1k,0.3V 0.800 0.65 SWCS0503-101MT 100±20% 1k,0.3V 0.900 0.60 SWCS0503-121MT 120±20% 1k,0.3V 1.000 0.58 SWCS0503-151MT 150±20% 1k,0.3V 1.300 0.43 SWCS0503-181MT 180±20% 1k,0.3V 1.500 0.41 SWCS0503-221MT 220±20% 1k,0.3V 2.000 0.38 SWCS0503-271MT 270±20% 1k,0.3V 2.500 0.35 SWCS0503-331MT 330±20% 1k,0.3V 3.200 0.28型号电感量L测试条件直流电阻额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS0504-1R0MT 1.0±20% 100k,0.3V 0.020 5.00SWCS0504-1R5MT 1.5±20% 100k,0.3V 0.025 4.80SWCS0504-2R2MT 2.2±20% 100k,0.3V 0.017 4.50SWCS0504-2R7MT 2.7±20% 100k,0.3V 0.030 3.50SWCS0504-3R3MT 3.3±20% 100k,0.3V 0.034 3.00SWCS0504-4R7MT 4.7±20% 100k,0.3V 0.040 2.80SWCS0504-6R8MT 6.8±20% 100k,0.3V 0.080 2.50SWCS0504-100MT 10±20% 1k,0.3V 0.100 1.44SWCS0504-120MT 12±20% 1k,0.3V 0.120 1.40SWCS0504-150MT 15±20% 1k,0.3V 0.140 1.30SWCS0504-180MT 18±20% 1k,0.3V 0.150 1.23SWCS0504-220MT 22±20% 1k,0.3V 0.180 1.11SWCS0504-270MT 27±20% 1k,0.3V 0.200 0.97SWCS0504-330MT 33±20% 1k,0.3V 0.230 0.88SWCS0504-390MT 39±20% 1k,0.3V 0.320 0.80SWCS0504-470MT 47±20% 1k,0.3V 0.370 0.72SWCS0504-560MT 56±20% 1k,0.3V 0.420 0.68SWCS0504-680MT 68±20% 1k,0.3V 0.460 0.61SWCS0504-820MT 82±20% 1k,0.3V 0.600 0.58SWCS0504-101MT 100±20% 1k,0.3V 0.700 0.52SWCS0504-121MT 120±20% 1k,0.3V 0.930 0.48SWCS0504-151MT 150±20% 1k,0.3V 1.100 0.40SWCS0504-181MT 180±20% 1k,0.3V 1.380 0.38SWCS0504-221MT 220±20% 1k,0.3V 1.570 0.35 SWCS0703 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR IrSWCS0703-1R0MT 1.0±20% 100k,0.3V 0.018 7.00 SWCS0703-1R5MT 1.5±20% 100k,0.3V 0.020 6.00 SWCS0703-2R2MT 2.2±20% 100k,0.3V 0.023 5.00 SWCS0703-3R3MT 3.3±20% 100k,0.3V 0.025 4.00 SWCS0703-4R7MT 4.7±20% 100k,0.3V 0.039 3.50 SWCS0703-6R8MT 6.8±20% 100k,0.3V 0.040 2.80 SWCS0703-100MT 10±20% 1k,0.3V 0.080 1.44 SWCS0703-120MT 12±20% 1k,0.3V 0.090 1.39 SWCS0703-150MT 15±20% 1k,0.3V 0.100 1.24 SWCS0703-180MT 18±20% 1k,0.3V 0.110 1.12 SWCS0703-220MT 22±20% 1k,0.3V 0.130 1.07 SWCS0703-270MT 27±20% 1k,0.3V 0.150 0.94 SWCS0703-330MT 33±20% 1k,0.3V 0.170 0.85 SWCS0703-390MT 39±20% 1k,0.3V 0.220 0.74 SWCS0703-470MT 47±20% 1k,0.3V 0.250 0.68 SWCS0703-560MT 56±20% 1k,0.3V 0.280 0.64 SWCS0703-680MT 68±20% 1k,0.3V 0.330 0.59 SWCS0703-820MT 82±20% 1k,0.3V 0.410 0.54 SWCS0703-101MT 100±20% 1k,0.3V 0.480 0.51 SWCS0703-121MT 120±20% 1k,0.3V 0.540 0.49型号电感量L测试条件直流电阻额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS0705-1R0MT 1.0±20% 100k,0.3V 0.013 7.50SWCS0705-1R5MT 1.5±20% 100k,0.3V 0.023 5.30SWCS0705-2R2MT 2.2±20% 100k,0.3V 0.028 4.50SWCS0705-3R3MT 3.3±20% 100k,0.3V 0.045 4.00SWCS0705-4R7MT 4.7±20% 100k,0.3V 0.058 3.20SWCS0705-6R8MT 6.8±20% 100k,0.3V 0.070 2.80SWCS0705-100MT 10±20% 1k,0.3V 0.070 2.30SWCS0705-120MT 12±20% 1k,0.3V 0.080 2.00SWCS0705-150MT 15±20% 1k,0.3V 0.090 1.80SWCS0705-180MT 18±20% 1k,0.3V 0.100 1.60SWCS0705-220MT 22±20% 1k,0.3V 0.110 1.50SWCS0705-270MT 27±20% 1k,0.3V 0.120 1.30SWCS0705-330MT 33±20% 1k,0.3V 0.130 1.20SWCS0705-390MT 39±20% 1k,0.3V 0.160 1.10SWCS0705-470MT 47±20% 1k,0.3V 0.180 1.00SWCS0705-560MT 56±20% 1k,0.3V 0.240 0.94SWCS0705-680MT 68±20% 1k,0.3V 0.280 0.85SWCS0705-820MT 82±20% 1k,0.3V 0.370 0.78SWCS0705-101MT 100±20% 1k,0.3V 0.430 0.72SWCS0705-121MT 120±20% 1k,0.3V 0.470 0.66SWCS0705-151MT 150±20% 1k,0.3V 0.640 0.58SWCS0705-181MT 180±20% 1k,0.3V 0.710 0.51SWCS0705-221MT 220±20% 1k,0.3V 0.960 0.49SWCS0705-271MT 270±20% 1k,0.3V 1.110 0.42SWCS0705-331MT 330±20% 1k,0.3V 1.260 0.40SWCS0705-391MT 390±20% 1k,0.3V 1.770 0.36SWCS0705-471MT 470±20% 1k,0.3V 1.960 0.34 SWCS1004 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR IrSWCS1004-1R0MT 1.0±20% 100k,0.3V 0.012 8.70 SWCS1004-1R5MT 1.5±20% 100k,0.3V 0.016 6.40 SWCS1004-2R2MT 2.2±20% 100k,0.3V 0.020 5.40 SWCS1004-3R3MT 3.3±20% 100k,0.3V 0.028 2.85 SWCS1004-4R7MT 4.7±20% 100k,0.3V 0.038 2.75 SWCS1004-6R8MT 6.8±20% 100k,0.3V 0.042 2.65 SWCS1004-100MT 10±20% 1k,0.3V 0.050 2.38 SWCS1004-150MT 15±20% 1k,0.3V 0.070 1.87 SWCS1004-180MT 18±20% 1k,0.3V 0.080 1.73 SWCS1004-220MT 22±20% 1k,0.3V 0.090 1.60 SWCS1004-270MT 27±20% 1k,0.3V 0.100 1.44 SWCS1004-330MT 33±20% 1k,0.3V 0.120 1.26 SWCS1004-390MT 39±20% 1k,0.3V 0.150 1.20 SWCS1004-470MT 47±20% 1k,0.3V 0.170 1.10 SWCS1004-560MT 56±20% 1k,0.3V 0.200 1.01 SWCS1004-680MT 68±20% 1k,0.3V 0.220 0.91型号电感量L测试条件直流电阻额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS1004-820MT 82±20% 1k,0.3V 0.250 0.85SWCS1004-101MT 100±20% 1k,0.3V 0.340 0.74SWCS1004-121MT 120±20% 1k,0.3V 0.400 0.69SWCS1004-151MT 150±20% 1k,0.3V 0.540 0.61SWCS1004-181MT 180±20% 1k,0.3V 0.620 0.56SWCS1004-221MT 220±20% 1k,0.3V 0.720 0.53SWCS1004-271MT 270±20% 1k,0.3V 0.950 0.45SWCS1004-331MT 330±20% 1k,0.3V 1.100 0.42SWCS1004-391MT 390±20% 1k,0.3V 1.240 0.38SWCS1004-471MT 470±20% 1k,0.3V 1.530 0.35SWCS1004-561MT 560±20% 1k,0.3V 1.900 0.32 SWCS1005 TYPEPart Number型号Inductance电感量L Test ConditionL测试条件Max. DC Resistance直流电阻Max. Rated Current额定电流Units 单位μH Hz, V Ω ASymbol 符号L - DCR Ir SWCS1005-1R2MT 1.2±20% 100k,0.3V 0.009 8.63SWCS1005-2R2MT 2.2±20% 100k,0.3V 0.016 7.20SWCS1005-3R3MT 3.3±20% 100k,0.3V 0.018 6.50SWCS1005-4R7MT 4.7±20% 100k,0.3V 0.020 5.50SWCS1005-6R8MT 6.8±20% 100k,0.3V 0.040 4.50SWCS1005-100MT 10±20% 1k,0.3V 0.060 2.60SWCS1005-150MT 15±20% 1k,0.3V 0.070 1.72SWCS1005-180MT 18±20% 1k,0.3V 0.080 1.58SWCS1005-220MT 22±20% 1k,0.3V 0.090 1.42SWCS1005-270MT 27±20% 1k,0.3V 0.100 1.32SWCS1005-330MT 33±20% 1k,0.3V 0.110 1.16SWCS1005-390MT 39±20% 1k,0.3V 0.120 1.10SWCS1005-470MT 47±20% 1k,0.3V 0.140 1.00SWCS1005-560MT 56±20% 1k,0.3V 0.190 0.93SWCS1005-680MT 68±20% 1k,0.3V 0.210 0.85SWCS1005-820MT 82±20% 1k,0.3V 0.280 0.79SWCS1005-101MT 100±20% 1k,0.3V 0.340 0.72SWCS1005-121MT 120±20% 1k,0.3V 0.370 0.63SWCS1005-151MT 150±20% 1k,0.3V 0.510 0.55SWCS1005-181MT 180±20% 1k,0.3V 0.570 0.50SWCS1005-221MT 220±20% 1k,0.3V 0.780 0.47SWCS1005-271MT 270±20% 1k,0.3V 0.870 0.41SWCS1005-331MT 330±20% 1k,0.3V 1.200 0.37SWCS1005-471MT 470±20% 1k,0.3V 1.500 0.33SWCS1005-561MT 560±20% 1k,0.3V 1.900 0.30SWCS1005-681MT 680±20% 1k,0.3V 2.250 0.28SWCS1005-821MT 820±20% 1k,0.3V 2.550 0.24※1. All test data is referenced to 20°C ambient;※2. The maximum rated current ia a DC current which causes initial inductance to decrease by 25% or temperature to rise by 40°C, which is smaller(at ambient reference temperature: 20°C)。

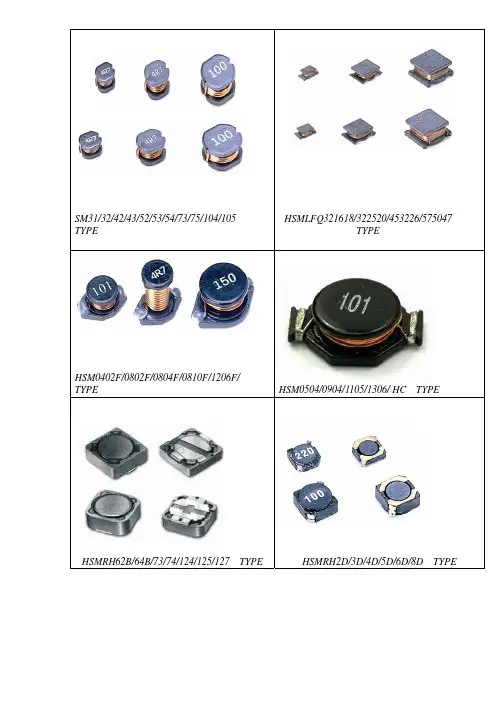

电感全型号尺寸封装
1.75
1.5
HSM43
4.5±0.3
4.0±0.3
3.2±0.3
4.5
1.75
1.5
HSM52A
5.8±0.3
5.2±0.3
2.5±0.3
5.5
2.15
1.7
HSM52B
5.8±0.3
5.2±0.3
3.0±0.3
5.5
2.15
1.7
HSM53A
5.8±0.3
5.2±0.3
3.0±0.3
5.5
2.15
0.95
HSM32-6R8M
6.8
0.181
0.95
HSM32-8R2M
8.2
0.195
0.92
HSM32-100M
10.0
0.234
0.90
HSM32-120M
12.0
0.228
0.85
HSM32-150M
15.0
0.332
0.75
HSM32-180M
18.0
0.408
0.70
HSM32-220K
67-73 74-80 81-88 89-95 96-101 102-108 109-118 119-122 123-129 130-133 134-141 142-144
HSM TYRE
PART NUMBERING SYSTEM(品名系列)
HSM 54 -101 K –T/B
② ③ ① ② ③ ④⑤
①.产品类型：产品代码。 ②.产品尺寸：外围×高度。 ③.电感值：前两位为有效值，第三位表零的个数。 ④.电感公差: J;5℅，K:±10℅,L:±15℅,M:±20℅,P:±25℅,N:±30℅。 ⑤.包装方式:〝T”:载带盘装，B:散装

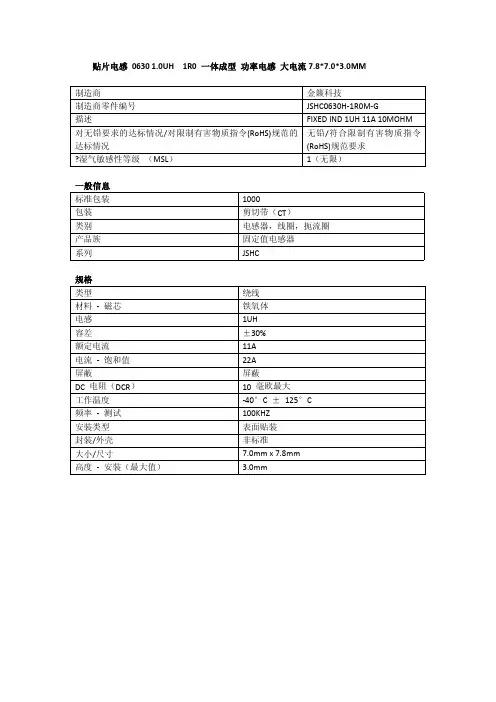

JSHC0630-1R0M 一体成型电感 产品参数
制造商 制造商零件编号 描述 对无铅要求的达标情况/对限制有害物质指令(RoHS)规范的 达标情况 ?湿气敏感性等级 （MSL）
金籁科技
JSHC0630H-1R0M-G FIXED IND 1UH 11A 10MOHM 无铅/符合限制有害物质指令 (RoHS)规范要求 1（无限）
一般信息 标准包装 包装 类别 产品族 系列
1000 剪切带（CT） 电感器，线圈，扼流圈 固定值电感器
JSHC
规格 类型 材料 - 磁芯 电感 容差 额定电流 电流 - 饱和值 屏蔽 DC 电阻（DCR） 工作温度 频率 - 测试 安装类型 封装/外壳 大小/尺寸 高度 - 安装（最大值）
绕线 铁氧体 1UH ±30% 11A 22A 屏蔽 10 毫欧最大 -40°C ± 125°C 100KHZ 表面贴装 非标准 7.0mm x 7.8mm 3.0mm
1040一体成型大电流电感常用型号

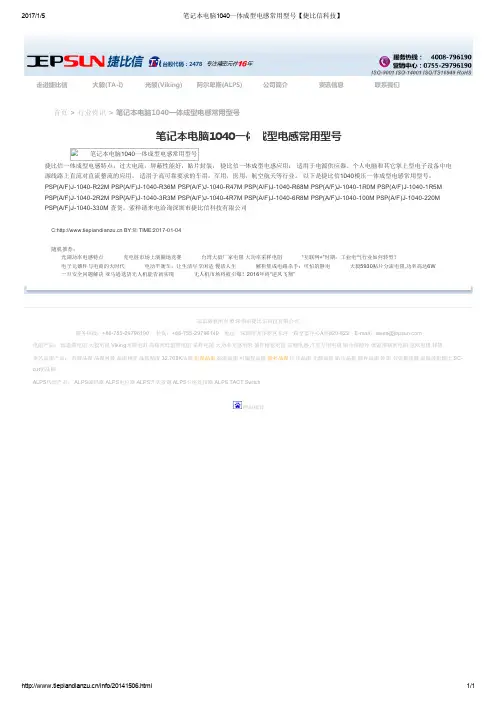

2017/1/5笔记本电脑1040一体成型电感常用型号【捷比信科技】走进捷比信大毅(TA-I)光颉(Viking)阿尔卑斯(ALPS)公司简介资讯信息联系我们首页 > 行业资讯 > 笔记本电脑1040一体成型电感常用型号笔记本电脑1040一体成型电感常用型号笔记本电脑1040一体成型电感常用型号捷比信一体成型电感特点：过大电流，屏蔽性能好，贴片封装， 捷比信一体成型电感应用： 适用于电源供应器、个人电脑和其它掌上型电子设备中电源线路上直流对直流整流的应用。
