豆制品加工项目污水处理方案.docx
豆制品废水处理方案
豆制品废水处理方案豆制品加工废水是指在豆类食品加工过程中产生的包括洗涤废水、煮沸废水、浸泡废水、油脂废水等多种种类的废水。
由于其高浓度、高COD （化学需氧量）和BOD（生物需氧量）等特性，处理这些废水成为一个重要的环境问题。
下面是一种常用的豆制品废水处理方案。
1.废水初处理废水首先需要进行初步处理，以去除固体悬浮物、颗粒物、油脂等杂质。
可采用格栅、沉砂池等设备进行预处理，将大颗粒物质和沉降物去除掉，以减少后续处理过程中的负担。
2.生化处理生化处理是豆制品废水处理的核心环节，通常采用活性污泥法进行处理。
废水经过初处理后，进入生化池，与活性污泥接触，通过微生物降解有机物质。
这个过程中需要提供适宜的氧气和温度条件，以促进细菌生长和代谢。
此外，还需要添加一定的营养物质来满足微生物的生长需求。
该生化处理过程可有效降解掉废水中的有机物质，减少COD和BOD的含量。
3.沉淀处理在生化处理的后续，处理过的废水会进入到沉淀池进行沉淀。
沉淀过程中，废水中的悬浮物质会与粉状物质结合形成沉淀物，并通过沉淀池的分离装置分离出去。
这个过程可以有效去除废水中的悬浮物质和一部分有机物质，减少水中的污染物。
4.深度处理经过前面的处理后，废水中的COD、BOD等指标已经降低到较低的水平。
但为了满足排放标准，需要进行进一步的深度处理。
深度处理采用高级氧化技术，如臭氧氧化、紫外线处理等，用来进一步氧化分解废水中的有机物质，降低其含量。
5.排放经过以上处理后，废水已经达到或接近国家排放标准。
可以通过河道、排灌渠道等方式进行排放，但需要确保不会对周围环境造成污染。
此外，还需要注意废水处理设备的维护和定期的清洗，以确保处理效果和设备的正常运行。
同时，还需要监测处理过程中的各项指标，如COD、BOD、悬浮物质、pH值等，以及密切关注废水排放对周围环境的影响。
综上所述，豆制品废水处理方案主要包括初处理、生化处理、沉淀处理、深度处理和排放等步骤。

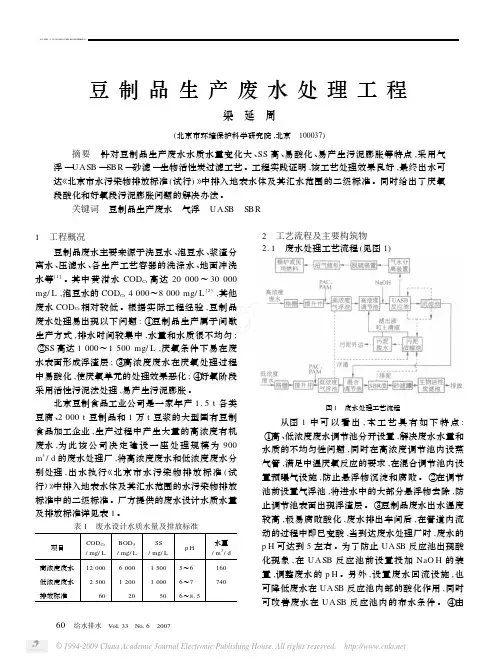

豆制品生产废水处理工程
60 给水排水 Vol 133 No 16 2007豆制品生产废水处理工程梁 延 周(北京市环境保护科学研究院,北京 100037) 摘要 针对豆制品生产废水水质水量变化大、SS 高、易酸化、易产生污泥膨胀等特点,采用气浮—UASB —SBR —砂滤—生物活性炭过滤工艺。
工程实践证明,该工艺处理效果良好,最终出水可达《北京市水污染物排放标准(试行)》中排入地表水体及其汇水范围的二级标准。
同时给出了厌氧段酸化和好氧段污泥膨胀问题的解决办法。
关键词 豆制品生产废水 气浮 UASB SBR 1 工程概况豆制品废水主要来源于洗豆水、泡豆水、浆渣分离水、压滤水、各生产工艺容器的洗涤水、地面冲洗水等[1]。
其中黄泔水COD Cr 高达20000～30000mg/L ,泡豆水的COD Cr 4000～8000mg/L [2],其他废水COD Cr 相对较低。
根据实际工程经验,豆制品废水处理易出现以下问题:①豆制品生产属于间歇生产方式,排水时间较集中,水量和水质很不均匀;②SS 高达1000～1500mg/L ,厌氧条件下易在废水表面形成浮渣层;③高浓度废水在厌氧处理过程中易酸化,使厌氧单元的处理效果恶化;④好氧阶段采用活性污泥法处理,易产生污泥膨胀。
北京豆制食品工业公司是一家年产1.5t 各类豆腐、2000t 豆制品和1万t 豆浆的大型国有豆制食品加工企业,生产过程中产生大量的高浓度有机废水,为此该公司决定建设一座处理规模为900m 3/d 的废水处理厂,将高浓度废水和低浓度废水分别处理,出水执行《北京市水污染物排放标准(试行)》中排入地表水体及其汇水范围的水污染物排放标准中的二级标准。
厂方提供的废水设计水质水量及排放标准详见表1。
表1 废水设计水质水量及排放标准项目COD Cr/mg/L BOD 5/mg/L SS /mg/L p H 水量/m 3/d 高浓度废水12000600015005～6 160低浓度废水2500120010006～7 740排放标准6020506～8.52 工艺流程及主要构筑物2.1 废水处理工艺流程(见图1)图1 废水处理工艺流程从图1中可以看出,本工艺具有如下特点:①高、低浓度废水调节池分开设置,解决废水水量和水质的不均匀性问题,同时在高浓度调节池内设蒸气管,满足中温厌氧反应的要求,在混合调节池内设置预曝气设施,防止悬浮物沉淀和腐败。
豆制品废水处理方案
豆制品废水处理方案第一章总论一、项目概况(1)项目名称：豆制品废水处理工程(2)建设单位：(3)工程概况处理工艺：采用“厌氧水解+混凝沉淀+气浮+A?O?+多级过滤系统+MBR膜处理”的主体工艺。
污水出水执行《城镇污水处理厂污染物排放标(GB18918-2002)》中的一级排放标准；二、编制内容、原则、依据1、编制内容本设计方案的编制内容为50n?/d废水处理工程的工艺设计、工程投资等。
2、编制原则(1)贯彻国家关于环境保护的基本国策，执行国家规定的相关法规、规范及标准；(2)根据公司建设现状及发展，污水处理规模和工艺既满足当前废水整治的要求，又在国内具有一定的先进性；(3)根据进厂污水的特点和现状，选择行之有效的适应性强、操作灵活、效果稳定、管理简便、节约能耗的工艺处理流程，尽量提高厌氧的去除率，提高沼气产率，减少MBR的投资和运行费用；(4)平面布置要求分区明确，近远结合，便于管理；高程布置上根据场地条件合理选择高程，既保证处理后污水方便而安全排放，又能降低污水提升能耗，并减少土方量，降低建设费用。
(5)管理控制采用集中监测管理、分散控制的集散方式，建立完善的检测系统，对整个污水处理过程进行监测和控制。
(6)工艺选择严格满足生产的季节性，能够较好的适应季节性废水处理的要求，系统二次启动迅速。
3、编制依据(1)治理厂方所提供的基础资料；(2)《环境工程手册》(水污染防治卷)；(3)《三废处理工程技术手册》(废水卷)(4)《给水排水设计手册》；(5)本单位已有的相关废水治理项目经验。
4、相关规范、标准中华人民共和国《水污染防治法》《城镇污水处理厂污染物排放标》(GB18918-2002)《给水排水工程结构设计规范》(GBJ69-84)《建筑结构荷载设计规范》(GB50009-2001)《混凝土结构设计规范》(GB50010-2002)《建筑地基基础设计规范》(GB50007-2002)《低压配电装置及线路设计规范》(GB50054-95)《室外排水设计规范》(GB50014-2006)《机械设备安装工程施工及验收规范》(GBJ231-75)《现场设备、工业管道焊接工程施工及验收规范》(GBJ236-82)《钢制焊制常压容器》(JB4735-1997)《建筑给水排水设计规范》(GBJI5-88)《城市下水道水质标准》(CJ3082-1999)三、废水概况1、污水排放现状1.1生产排水情况废水主要来源于豆制品生产中产生的黄浆水、清洗水等中高四、项目建设必要性豆制品生产具有较好经济效益，但其生产过程中会产生大量的弱酸性高浓度有机废水，公司排放的豆制品生产废水会造成水体富营养化、缺氧、鱼虾绝迹、水质恶化、发臭，严重污染地表地下水。
豆制品加工项目污水处理方案
豆制品加工项目污水处理方案武威市黄羊镇豆制品加工项目污水处理方案第一章、项目概述豆制品加工废水主要有洗豆水、泡豆水、浆渣分离水、压滤水、各生产工艺容器的洗涤水、地面冲洗水、生产厂区生活水等，根据机械化程度不同，废水排放量普通为30 ~ 50 m3 /吨大豆。
豆制品加工过程中产生的生产废水一部份浓度很高,CODCr往往高达2万~3万mg/L,水温在40—50C ，水量较小，约占废水总排放量的20%；另一部份废水来自于大豆浸泡、洗涤及工作人员的生活污水, CODCr在1500 mg/L—2500 mg/L,水量约占整个废水排放量的80% 。
废水中的主要污染物为高浓度的碳水化合物、蛋白质、脂肪等,还含有少量的食用油、辣椒、食盐和食品添加剂等。
废水中大部份污染物均可以生物降解,BOD /COD高达0. 6~0. 7,且有毒有害物质很少,除了pH较低外,非常适合污水处理所需微生物生长。
本项目年生产豆制品5000吨，据此可测算年消耗大豆 (或者黄豆) 3000吨摆布，日消耗大豆 (或者黄豆) 10吨摆布。
因此，日污水排放量在300吨摆布。
本方案即按日污水排放量在300吨进行设计。
第二章污水处理工艺说明2.1 水量、水质及排放标准处理水量：300m3/d污水水质见下表： (单位：mg/l)说明：本图中蓝色细线为污水流向，黑色粗线为污泥流向2.4 产泥量及污泥处理产泥量本工艺除栅前物，工艺本身具有污泥减量化设计，系统完成为了污泥的消化、代谢和分解，产泥量惟独传统活性污泥法的1/4-1/5，而且大多为无机固化物，。
有机成份大大降低，从设计源头即实现污泥减量化处理方式本工艺再也不设计污泥处理设备，栅前物及生化处理后的污泥，可以掺入锅炉用煤中焚烧，也可直接排入农田土地中做肥。
调节池经长期运行，其池底会产生一部份沉泥，普通半年抽排一次。
2.5 主要单元及技术参数(1)、格栅井材质：钢筋混凝土结构水力停留时间：5min有效容积：3.6 m3 有效面积：2 m2尺寸：2 m L×1m W×1.8mH数量：2 座(2)、高浓度废水调节池(兼事故池)材质：钢筋混凝土结构水力停留时间： 24h有效容积：64m3 有效面积：16 m2尺寸：4m L×4m W×4mH数量：1 座(3)、中低浓度调节池(兼事故池)材质：钢筋混凝土结构水力停留时间： 24h有效容积：240m3 有效面积：60 m2尺寸：12m L×5m W×4mH数量：1 座(4)、UASB 反应器：材质：碳钢防腐水力停留时间：12h有效容积： 125m3尺寸：4m D×10m H数量：1 套(5)、曝气生物滤池 (BAF)材质：钢制结构，树脂防腐水力停留时间：3h有效容积：118m3尺寸： 5 mD×6mH数量：1 套(6)、DBF 深床滤池材质：钢制结构，树脂防腐水力停留时间：1h有效容积：22m3尺寸：2.5 mD×4.5mH数量：1 套(7)、清水池材质：钢筋混凝土结构有效容积：64 m3尺寸：4m L×4m W×4mH(8) 污泥池材质：钢筋混凝土结构有效容积：32 m3尺寸：4m L×2m W×4mH第三章占地面积及高程布置3.1 占地面积该项目污水处理构筑物占地面积约150m2 ，同行过道占地面积约50m2 ，项目合计占地面积约200m2。
豆制品废水处理方案
编号：JJBH－14J－N001版本号：A/1重庆市川瑞渝厨食品有限公司废水处理工程设计方案处理规模：50m3/d设计单位：深圳市洁境保环科技有限公司设计日期：2014年3月目录目录…………………………………………….……….………………………21、建设项目的基本情况…………………..….………..…..………………………3公司简介 (3)项目由来 (3)2、设计依据及设计原则……………………………………………………………4设计依据……………………………….……….…….……………………4设计原则 (5)3、设计规模和处理要求……………………….…………..………………………54、废水处理设计规模……………………….…………..………………………55、工艺流程图及工艺流程说明 (8)6污染物去除率估算表……………………………..….……………………1 27、主要建构筑物一览表、主要设备清单……………..….……………………1 38、运行费用…………………………….……………..………………………2 09、建设投资概算……………………….…………………………………….…2 110、附图…………………………….………………………………..…………...2 11、建设项目的基本情况公司简介重庆川瑞食品有限公司成立于2005年8月，坐落在美丽的古钓鱼城—合川市。
是一家专业从事豆制品、肉制品、加工、生产、销售的休闲食品公司。
自成立以来始终坚持“义利相容、以义养利、以利成义”的经营法典，始终贯彻和注重“产品质量是企业的生命、人才是企业的发展”一直吸取重庆传统的麻辣特色食品加工工艺之精华，充分应用现代食品先进的生产技术，积极联合科研机构探索食品加工行业以适应现代社会发展的路子，着力打造“健康、营养、美味”的绿色食品、大众喜爱的品牌。
公司生产的“渝厨”牌豆干已远销到广东、河北、云南、四川等地，深受广大消费者的欢迎和喜爱。
豆制品废水处理设计方案
目录一、项目概况------------------------1二、处理水量和水质------------------------1三、设计依据------------------------2四、设计原则------------------------3五、处理工艺设计------------------------3六、设计处理效果------------------------7七、处理工段设计参数------------------------7八、自动化控制设计------------------------9九、投资费用估算-----------------------10十、运行成本分析-----------------------12十一、设计方案总结-----------------------12十二、售后服务承诺-----------------------12一、设计概况豆制品企业的废水主要来源于原料黄豆的浸豆、泡豆及压榨废水和冲洗废水，该废水有机物含量高，可生化性强，是污染环境的高浓度废水。
废水的污染物大都为可降解有机物，可生化性达到0.6—0.7，废水的C∶N∶P平均为100∶4.7∶0.7，适合微生物的生长，对于该类型的废水的处理关键是选择合适的处理工艺和相关参数的合理设计是至关重要的。
豆制品废水主要来源于洗豆水、泡豆水、浆渣分离水、压滤水、各生产工艺容器的洗涤水、地面冲洗水等[1]。
其中黄泔水CODCr高达20000～30000mg/L,泡豆水的CODCr4000～8000mg/L[2],其他废水CODCr相对较低。
根据实际工程经验,豆制品废水处理易出现以下问题:①豆制品生产属于间歇生产方式,排水时间较集中,水量和水质很不均匀;②SS高达1000～1500mg/L,厌氧条件下易在废水表面形成浮渣层;③高浓度废水在厌氧处理过程中易酸化,使厌氧单元的处理效果恶化;④好氧阶段,采用活性污泥法处理,易产生污泥膨胀。
豆制品污水处理技术方案
xxxxx豆制品有限公司烘干废气处理设计方案建设单位：xxxxx豆制品有限公司设计单位：xxxx环保科技有限公司编制日期：2017年03月31日编制单位：xxxx环保科技有限公司编制人员：工艺：张xx 工程师张dd 工程师结构：刘ss 结构工程师电气：王ww 电气工程师审核：郭ss 工程师目录1.项目概况............................................................................... 错误！未定义书签。
2.设计指标............................................................................... 错误！未定义书签。
3.设计依据............................................................................... 错误！未定义书签。
4.设计原则............................................................................... 错误！未定义书签。
5.工艺介绍............................................................................... 错误！未定义书签。
5.1.废水处理工艺......................................................... 错误！未定义书签。
5.2.废气处理工艺......................................................... 错误！未定义书签。
6.单体设计............................................................................... 错误！未定义书签。
豆制品加工污水处理
豆制品加工污水处理豆制品是我国传统食品之一，豆腐、豆皮、豆腐干、腐竹等豆制品在我国餐桌上有着广泛的应用。
豆制品的加工过程中产生的污水对环境产生了肯定的影响，如不适时处理会对水资源和土壤造成严重的污染。
豆制品加工污水的构成和特性：豆制品加工污水含有大量的蛋白质、脂肪、碳水化合物和无机盐等有机物质，其中重要成分为蛋白质和淀粉类物质。
在豆腐的加工过程中，蛋白质的分解导致污水的COD浓度比较高，pH值也较低，产生了肯定的酸化作用。
在豆皮加工过程中，污水中的颗粒物和悬浮物较多，需要进行深度处理。
在豆腐干制造过程中，加工污水还含有大量的ChCl等物质。
豆制品加工污水处理的方法：1、生物处理法采纳活性污泥法、好氧法、厌氧法等多种生物处理方式进行处理，其中以好氧法和厌氧法较为常用。
豆制品加工过程中的有机物质可以通过生物处理转化为可降解物质，同时还可以生产肯定量的沼气等资源，具有经济效益。
生物处理的优点是处理效果好，操作简单，处理过程中能够产生能源等附加收益，但需要占用肯定的土地空间，对气味掌控要求也较高。
2、物理化学处理法采纳混凝沉淀、过滤、吸附等方式对加工污水进行处理。
在豆皮生产中，由于其含有较高的氨基酸和糖类物质，可以采纳絮凝剂对污水进行凝集，然后进行沉淀和过滤，最后通过收集和沉淀油脂等方式进行处理。
物理化学处理法的优点是处理效率高，不占用土地资源，不会产生噪音和异味，但处理成本较高，需要保持设备稳定性和维护，同时操作较为多而杂。
3、膜技术处理法由于豆制品加工过程中所涉及的蛋白质、胶体和悬浮物等难以被消化降解，采纳超滤、微滤、反渗透等膜技术，过滤污水中的有机物质，达到净化的效果。
膜技术处理法的优点是处理效果好，几乎可以实现零排放，占用空间小，系统成本低，水源可以进行循环利用，但会受到肯定的污染物和胶体的影响，需要对膜进行维护和保养。
4、混合处理法采纳生物处理和物理化学处理结合的方式进行污水处理，即先采纳生物处理进行一遍初步处理，然后通过物理化学技术进一步深度处理，并将处理完成的污水进行回收和循环利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
豆制品加工项目污水处理方案
武威市黄羊镇豆制品加工项目污水处理方案
第一章、项目概述
豆制品加工废水主要有洗豆水、泡豆水、浆渣分离水、压滤水、各生产工艺容器的洗涤水、地面冲洗水、生产厂区生活水等，根据机械化程度不同，废水排放量一般为30 ～ 50 m3 /吨大豆。
豆制品加工过程中产生的生产废水一部分浓度很高,CODCr往往高达2万～3万mg/L,水温在40—50℃，水量较小，约占废水总排放量的20%；另一部分废水来自于大豆浸泡、洗涤及工作人员的生活污水, CODCr在1500 mg/L—2500 mg/L,水量约占整个废水排放量的80% 。
废水中的主要污染物为高浓度的碳水化合物、蛋白质、脂肪等,还含有少量的食用油、辣椒、食盐和食品添加剂等。
废水中大部分污染物均可以生物降解,BOD /COD高达0. 6～0. 7,且有毒有害物质很少,除了pH较低外,非常适合污水处理所需微生物生长。
本项目年生产豆制品5000吨，据此可测算年消耗大豆（或黄豆）3000吨左右，日消耗大豆（或黄豆）10吨左右。
因此，日污水排放量在300吨左右。
本方案即按日污水排放量在300吨进行设计。
第二章污水处理工艺说明
2.1 水量、水质及排放标准
处理水量：300m3/d
污水水质见下表：（单位：mg/l）
PH
6-9
2.2污水处理工艺流程简述
本项目废水由高浓度和中低浓度两种废水构成，鉴于高浓度废水
水量较小，BOD 高，B/C 比达到0.6左右，水温在40—50℃，因此，宜将高、低浓度废水分开处理。
高浓度废水先用厌氧生物膜固定床（膜法UASB ）进行厌氧分解，大量去除BOD 和SS ，同时为后段好氧生化处理创造条件。
经厌氧处理的高浓度废水与中的浓度废水混合，利用浸没式好氧生物膜固定床高效生物反应器（BAF ）及深床滤池相结合的综合处理工艺进行处理，即可达标排放。
整个处理系统有机结合，效率高，操作简单，稳定性好，出水
质优，抗冲击能力强，自动化程度高。
2.3污水处理工艺流程图
高浓度废水
污泥外运
低浓度废水
达标排放
格
调
UASB 厌氧格混合
BAF 好氧深床
清
污 泥
说明：本图中蓝色细线为污水流向，黑色粗线为污泥流向
2.4产泥量及污泥处理
产泥量
本工艺除栅前物，工艺本身具有污泥减量化设计，系统完成了污泥的消化、代谢和分解，产泥量只有传统活性污泥法的1/4-1/5，而且大多为无机固化物，
有机成分大大降低，从设计源头即实现污泥减量化。
处理方式
本工艺不再设计污泥处理设备，栅前物及生化处理后的污泥，可以掺入锅炉用煤中焚烧，也可直接排入农田土地中做肥。
调节池经长时间运行，其池底会产生一部分沉泥，一般半年抽排一次。
2.5主要单元及技术参数
（1）、格栅井
材质：钢筋混凝土结构
水力停留时间：5min
有效容积：3.6 m3有效面积：2 m2
尺寸：2 m L×1m W×1.8mH
数量：2座
（2）、高浓度废水调节池（兼事故池）
材质：钢筋混凝土结构
水力停留时间：24h
有效容积：64m3有效面积：16 m2
尺寸：4m L×4m W×4mH
数量：1座
（3）、中低浓度调节池（兼事故池）
材质：钢筋混凝土结构
水力停留时间：24h
有效容积：240m3有效面积：60 m2
尺寸：12m L×5m W×4mH
数量：1座
（4）、UASB反应器：
材质：碳钢防腐
水力停留时间：12h
有效容积：125m3
尺寸：4m D×10m H
数量：1套
（5）、曝气生物滤池（BAF）
材质：钢制结构，树脂防腐
水力停留时间：3h
有效容积：118m3
尺寸：5 mD×6mH
数量：1套
（6）、DBF深床滤池
材质：钢制结构，树脂防腐
水力停留时间：1h
有效容积：22m3
尺寸：2.5 mD×4.5mH
数量：1套
（7）、清水池
材质：钢筋混凝土结构
有效容积：64 m3
尺寸：4m L×4m W×4mH
（8）污泥池
材质：钢筋混凝土结构
有效容积：32 m3
尺寸：4m L×2m W×4mH
第三章占地面积及高程布置
3.1 占地面积
该项目污水处理构筑物占地面积约150m2，同行过道占地面积约50m2，项目合计占地面积约200m2。
3.2 高程布置
污水处理工程布置在符合国家工程建设规范的前提下，尽量按照工艺流程进行，以保证流程顺畅，缩短管线。
平面布置结构紧凑，节省用地，高程布置根据工艺需要重力自流，以降低运行成本。
第四章电气设计及劳动保护
4.1 设计范围
本污水处理项目设计包括：
5.1.1低压配电室设计；
5.1.2建、构筑物的动力及照明设计；
5.1.3照明及线路铺设。
4.2供电电源
污水处理站设施用电设备均为低压负荷，配电电压380/220V。
设一低压配电柜，进线为380V，电源引自配电系统，配电采用PVC绝缘。
4.3负荷计算
总装机容量为51KW，常用实际负荷为15.5KW。
4.4电气控制
各用电设施由低压开关柜直接供电，设备分为自动和手动两种方式控制。
电动机和电磁阀控制方式可以为现场直接控制。
自动方式通过微电脑时控开关实现。
电压开关柜上设有自动/手动旋钮，起、停按钮及运行停止及故障指示灯；〈停止〉禁止泵的运行；〈自动〉允许单台泵选择开关设置在自动挡的气泵进入自动切换运行方式。
运行、停止和故障指示灯。
45照明系统
照明电源为220V单项带中性线，来自照明配电箱。
4.6电缆敷设
需要接线的地方，采用接线盒和电缆防尘防水抗干扰连接管。
4.7劳动保护
在机、泵房生产区，应按GB2894-82〈〈安全标志〉〉标准在安全防护重要部位和电气设备上均应注上“注意安全”和“当心触电”等醒目标志。
安装在地面的传动机械应设置防护罩，注上安全标志。
地面1.5米高以上的工艺设施，为方便人员巡视和维护，设置钢梯和防护栏，并按GB4053-83〈〈固定式钢直梯、钢斜梯、工业防护标准〉〉设计制作。
第五章其他
5.1 噪音
污水厂产生噪音的主要来源是气泵，在处理间内部主要靠设置消音隔音设施和减震装置加以解决，使机外1m处噪音测试指标小于80分贝。
风机房采用双层门、窗隔音减噪。
5.2 事故处理
污水处理系统一旦发生停电，这种短时污染是无法从根本上避免的，主要是通过在设计中增大调节池容量提高系统保证率和加强运行维护管理两方面来解决，保证出水稳定。
第六章构筑物及设备清单
土建及构筑物构筑
物表
编
号单位名称
单
位
数
量
尺寸（m）
有效容
积m3
面积
m2
结构
01 格栅井座 2 2m L×1m W×1.8mH 3.6 2 钢筋混凝土
02 高浓度废水调节池座 1 4m L×4m W×4mH 64 16 钢筋混凝土
中低浓度调节池座 1 12m L×5m W×4mH 240 60 钢筋混凝土
03 污泥池座 1 4m L×2m W×4mH 32 8 钢筋混凝土
04 清水池座 1 4m L×4m W×4mH 64 16 钢筋混凝土
05 厌氧生化设备地坑座 1 5m L×5m W×4mH 25 钢筋混凝土
06 好氧生化设备地坑座 1 9m L×6m W×4mH54 钢筋混凝土
设备清单
编号设备名称单位数量型号材质动力KW 说明
01 细格栅台 1 5-10mm 人工清渣
02 UASB反应器座 1 4m D×10m H碳钢防腐
03 曝气生物滤池座 1 5m D×6m H碳钢防腐
04 深床滤池台 1 2.5 m D×4.5mH 钢质防腐
05 自吸进水泵台 2 KTL65-20-4 4×2 一用一备
06 潜污泵台 2 KTL65-10-4 4×2一用一备
07 反冲洗离心泵台 2 KTL65-10-4 4×2
08 生化排泥泵台 2 KTL65-16-44×2
09 污泥泵台 1 2
10 配电自控设备套 1 自制
11 鼓风机台 2 ZLS80L 7.5×2 一用一备
12 管道及管件吨 5 65-125mm 碳钢
13 自控阀门套10 65mm
14 空气压缩机台 1 30M3/H 2
15 支架、爬梯套 1
16 辅料及配件等
17 保护装置套 1。
