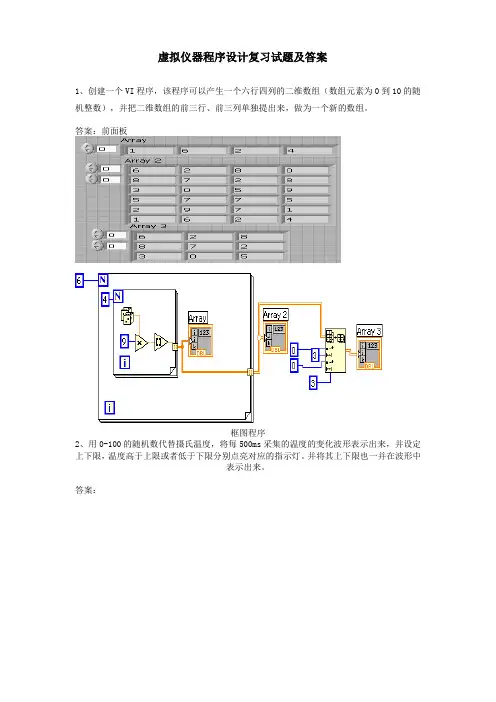

虚拟仪器设计复习试题及答案
虚拟仪器程序设计复习试题及答案1、创建一个VI程序，该程序可以产生一个六行四列的二维数组（数组元素为0到10的随机整数），并把二维数组的前三行、前三列单独提出来，做为一个新的数组。
答案：前面板框图程序2、用0-100的随机数代替摄氏温度，将每500ms采集的温度的变化波形表示出来，并设定上下限，温度高于上限或者低于下限分别点亮对应的指示灯。
并将其上下限也一并在波形中表示出来。
答案：前面板框图程序3、创建一个程序，产生正弦波、三角波、矩形波、锯齿波，并显示出来。
波形的频率和幅度可以改变。
用一个旋钮式开关来选择产生哪种波形。
答案：前面板框图程序4、（1）创建一个VI子程序，该子程序的功能是用公式节点来产生一个模拟压力，其计算公式是P=80+18.253V+1.244V*V。
V是1到5的随机数。
（2）调用（1）的子程序，每0.5秒测量一次压力，共测量20次，将当前的压力值在波形中表示出来，并求出压力的最大值、最小值和平均值。
答案：1、前面板框图程序2、前面板框图程序5、设计一个VI来测量温度（温度是用一个20到40的随机整数来代替），每隔0.25秒测一次，共测定5秒。
在数据采集过程中，VI将在波形Chart上实时地显示测量结果。
采集过程结束后，在Graph上画出温度数据曲线,并且把测量的温度值以文件的形式存盘，存盘格式为：点数时间(S) 温度值(度)1 0.25 782 0.50 85答案：前面板框图程序文本文档中存储的数据：6、创建一个VI程序，该VI程序实现的功能是：(1)、创建一个程序使之产生0-10的随机整数，并将其做成子VI。
（2）、调用（1）中所产生的子VI并判断其产生的随机数是否等于0,如果等于0，则点亮指示灯。
同时，另外设置一个开关来控制指示灯的可见性。
（要求每0.2秒产生一个随机数并用一个开关来控制随机数的产生。
）答案：前面板框图程序。
虚拟现实与仿真仪器考核试卷
1.以下哪项不是虚拟现实技术的特点？()
A.交互性
B.沉浸性
C.创造性
D.高成本
2.虚拟现实技术主要应用于以下哪个领域？()
A.网络安全
B.人工智能
C.仿真仪器
D.数据分析
3.以下哪种设备不属于虚拟现实硬件设备？()
A.硬件性能提高
B.软件生态丰富
C.价格下降
D.网络依赖增强
17.以下哪个不是虚拟现实技术的挑战？()
A.缺乏统一标准
B.硬件设备成本高
C.用户体验不佳
D.市场竞争激烈
18.以下哪种技术不是虚拟现实技术中的感知技术？()
A.视觉感知
B.听觉感知
C.触觉感知
D.嗅觉感知
19.以下哪个不是虚拟现实技术在工业领域的应用？()
17. ABC
18. ABC
19. ABC
20. ABC
三、填空题
1.虚拟现实（VR）
2.工业
3.交互性、沉浸性、想象性
4.虚拟现实（VR）
5. GPU
6.真实性、可靠性
7.手术模拟、康复辅助、医学教育
8. Oculus、HTC、Sony
9.互动性、沉浸式
10.硬件性能、用户体验
四、判断题
1. √
2. ×
虚拟现实与仿真仪器考核试卷
考生姓名：__________答题日期：__________得分：__________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
虚拟仪器习题答案
4.10 设计VI ，输入一个数，判断这个数是否在10~100之间。
或者4.11 设计VI ，比较两个数，如果其中一个数大于另一个数，则点亮led 指示灯。
4.12设计VI ，产生一个0.0到10.0的随机数与10.0相乘，然后通过一个VI 子程序将积与100相加后开方。
（1）子VI（2）调用子VI 5.5 设计VI ，求0~99之间所有偶数的和。
5.6 设计VI ，求一个一维数组中所有元素的和。
5.7 设计VI ，计算∑x !x x =15.8 设计VI ，在前面板放置一个布尔按钮和一个字符串显示控件，要求当按钮按下时，显示“按钮被按下”，当按钮被松开时，显示“按钮被松开”。
5.9 设计VI ，使用公式节点，完成下面公式的计算。
y1=x^2+x+1;y2=ax+b;5.10 设计VI，将两个字符串连接成一个字符串。
5.11 设计VI，建立一个簇，包含个人姓名、性别、年龄、民族、专业等信息，并使用“解除捆绑”函数，将簇中各个元素分别取出。
5.12 设计VI，利用全局变量将一个VI产生的正弦波在另一个VI显示。
（1）第一个vi，产生波形数据，存入全局变量中（2）全局变量（3）第二个vi，用来显示波形5.13 设计VI，将含有10个随机数的一维数组存储为电子表格文件。
5.14 设计VI，将三角波生成器产生的三角波数据存储为二进制文件。
5.15 设计VI，产生500个随机数并使用波形显示控件显示波形，计算随机数的平均值、最大值、最小值，并在前面板上显示计算结果。
5.16 设计VI，在波形图上用两种不同的颜色显示一条正弦曲线和一条余弦曲线，每条曲线长度为128点，其中X0=0，dX=1，余弦曲线的X0=2，dX=5.5.17 设计VI，用XY图显示一个半径为5的圆。
5.18 设计VI，用数字波形图显示数组各元素对应的二进制信号，数组为（0,7,14,21,9,35,13）。
6.8 设计VI，用3种不同的形式产生正弦波信号。
虚拟仪器习题答案
虚拟仪器习题答案文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）。
设计VI ，输入一个数，判断这个数是否在10~100之间。
或者设计VI ，比较两个数，如果其中一个数大于另一个数，则点亮led 指示灯。
设计VI ，产生一个到的随机数与相乘，然后通过一个VI 子程序将积与100相加后开方。
（1）子VI （2）调用子VI设计VI ，求0~99之间所有偶数的和。
设计VI ，求一个一维数组中所有元素的和。
设计VI ，计算∑x !x x =1设计VI ，在前面板放置一个布尔按钮和一个字符串显示控件，要求当按钮按下时，显示“按钮被按下”，当按钮被松开时，显示“按钮被松开”。
设计VI ，使用公式节点，完成下面公式的计算。
y1=x^2+x+1; y2=ax+b;设计VI，将两个字符串连接成一个字符串。
设计VI，建立一个簇，包含个人姓名、性别、年龄、民族、专业等信息，并使用“解除捆绑”函数，将簇中各个元素分别取出。
设计VI，利用全局变量将一个VI产生的正弦波在另一个VI显示。
（1）第一个vi，产生波形数据，存入全局变量中（2）全局变量（3）第二个vi，用来显示波形设计VI，将含有10个随机数的一维数组存储为电子表格文件。
设计VI，将三角波生成器产生的三角波数据存储为二进制文件。
设计VI，产生500个随机数并使用波形显示控件显示波形，计算随机数的平均值、最大值、最小值，并在前面板上显示计算结果。
设计VI，在波形图上用两种不同的颜色显示一条正弦曲线和一条余弦曲线，每条曲线长度为128点，其中X0=0，dX=1，余弦曲线的X0=2，dX=5.设计VI，用XY图显示一个半径为5的圆。
设计VI，用数字波形图显示数组各元素对应的二进制信号，数组为（0,7,14,21,9,35,13）。
设计VI，用3种不同的形式产生正弦波信号。
1）2）3）设计VI，产生两个叠加噪声的正弦信号，并实现两信号的的互相关，判断两信号的相关性。

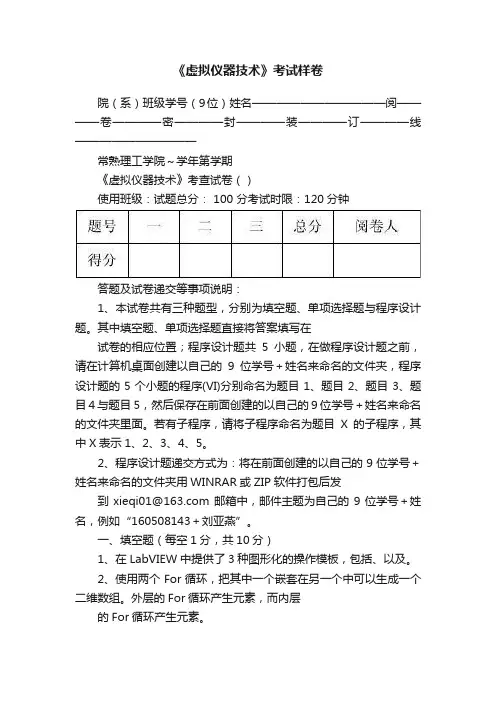

《虚拟仪器技术》考试样卷
《虚拟仪器技术》考试样卷院（系）班级学号（9位）姓名———————————阅————卷————密————封————装————订————线——————————常熟理工学院～学年第学期《虚拟仪器技术》考查试卷（）使用班级：试题总分： 100 分考试时限：120分钟答题及试卷递交等事项说明：1、本试卷共有三种题型，分别为填空题、单项选择题与程序设计题。
其中填空题、单项选择题直接将答案填写在试卷的相应位置；程序设计题共5小题，在做程序设计题之前，请在计算机桌面创建以自己的9位学号＋姓名来命名的文件夹，程序设计题的5个小题的程序(VI)分别命名为题目1、题目2、题目3、题目4与题目5，然后保存在前面创建的以自己的9位学号＋姓名来命名的文件夹里面。
若有子程序，请将子程序命名为题目X的子程序，其中X表示1、2、3、4、5。
2、程序设计题递交方式为：将在前面创建的以自己的9位学号＋姓名来命名的文件夹用WINRAR或ZIP软件打包后发到***************邮箱中，邮件主题为自己的9位学号＋姓名，例如“160508143＋刘亚燕”。
一、填空题（每空1分，共10分）1、在LabVIEW中提供了3种图形化的操作模板，包括、以及。
2、使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。
外层的For循环产生元素，而内层的For循环产生元素。
3、测量系统根据模拟输入信号的连线方式可以分为、以及无参考地单端(NRSE)三种类型。
4、一个电压信号可以分为接地和两种类型。
5、因为For循环的常用来处理数组，所以数据出口的自动索引默认为，而While循环的数据出口的自动索引默认为。
二、单项选择题（本大题共10小题，每小题2分，共20分）1、下面哪项条件可以让For loop停止执行？( )。
A.当条件端子为False时B.当重复端子的值比计数端子的值小1时C.当重复端子的值比计数端子的值大1时D.以上三个选项都不对2、下面关于数组常数的叙述中，错误的是( )。

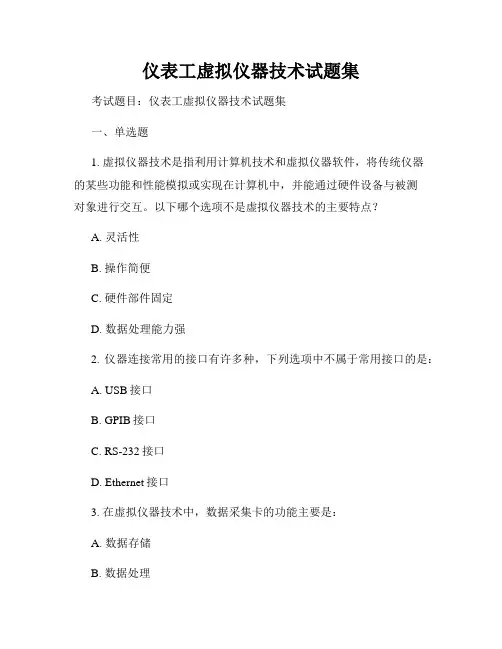

仪表工虚拟仪器技术试题集
仪表工虚拟仪器技术试题集考试题目：仪表工虚拟仪器技术试题集一、单选题1. 虚拟仪器技术是指利用计算机技术和虚拟仪器软件，将传统仪器的某些功能和性能模拟或实现在计算机中，并能通过硬件设备与被测对象进行交互。
以下哪个选项不是虚拟仪器技术的主要特点？A. 灵活性B. 操作简便C. 硬件部件固定D. 数据处理能力强2. 仪器连接常用的接口有许多种，下列选项中不属于常用接口的是：A. USB接口B. GPIB接口C. RS-232接口D. Ethernet接口3. 在虚拟仪器技术中，数据采集卡的功能主要是：A. 数据存储B. 数据处理C. 数据显示D. 数据采集4. 虚拟仪器软件中的图形编程语言包括：A. PythonB. CC. MATLABD. Fortran5. 仪表控制和数据采集软件LabVIEW是由以下哪家公司开发的？A. 微软B. 苹果C. 赛门铁克D. 国家仪器公司二、多选题1. 下列哪些软件是用于虚拟仪器开发的？A. LabVIEWB. MATLABC. C++D. Visual Studio2. 以下哪些是虚拟仪器的主要应用领域？A. 生物医学B. 机械制造C. 能源与动力D. 音乐制作3. 虚拟仪器技术的优势包括：A. 易扩展B. 低成本C. 高可靠性D. 硬件复杂4. 使用虚拟仪器技术进行实验时，以下哪些是工程师需要关注的问题？A. 仪器的精度和准确性B. 软件的稳定性和灵活性C. 数据存储和处理D. 仪器的外观设计5. 虚拟仪器的发展趋势有：A. 网络化B. 小型化C. 集成化D. 传统化三、判断题1. 虚拟仪器技术可以充分利用计算机硬件资源，提高系统性能和稳定性。
A. 正确B. 错误2. 虚拟仪器技术可以通过软件的方式模拟不同类型的仪器。
A. 正确B. 错误3. 虚拟仪器技术只适用于科学实验室等学术研究领域。
A. 正确B. 错误4. 虚拟仪器技术可以实现仪器参数的自动化测试和校准。
虚拟仪器考试试题及答案
精品文档虚拟仪器设计考试试题一、简答题（30分）1.什么是虚拟仪器？虚拟仪器与传统仪器的区别是什么？虚拟仪器（Virtual Instrument ,VI）是基于计算机的仪器。
计算机和仪器的密切结合是目前仪器发展的一个重要方向。
粗略地说这种结合有两种方式，一种是将计算机装入仪器，其典型的例子就是所谓智能化的仪器。
另一种方式是将仪器装入计算机。
以通用的计算机硬件及操作系统为依托，实现各种仪器功能。
传统仪器：关键是硬件、开发与维护费用高、技术更新周期长、价格高价格低、厂商定义仪器功能、系统封闭和固定、不易与其他设备连接虚拟仪器：关键是软件、开发与维护费用低、技术更新周期短、并且可重用性与可配置性强、用户定义仪器功能、系统开放、灵活、容易与其他设备连接2.一个最基本的虚拟仪器程序（VI）包括哪三个部分前面板：交互式的用户界面。
程序框图：是程序源代码，用模块代替普通函数。
图标和连接器：用以识别VI的接口，以便在创建VI时调用另一个VI。
当一个VI应用在其它VI中，则称为子VI。
子VI相当于文本编程语言中的子程序。
3.DAQ系统的任务？DAQ系统由什么构成？DAQ系统的任务就是测量或生成物理信号。
DAQ系统的组成：传感器或转换器（被测物理量转换为电信号）信号调理(放大、滤波、隔离适合采集要求）数据采集装置（将数据传送给计算机）驱动程序（驱动硬件、提供应用程序的接口）硬件设备配置的管理软件应用软件和计算机（LabVIEW 等）二、设计题（70分）1.构建VI，接收5个数字输入，将这些数字相加并在仪表盘上显示结果。
如果输入数的总和小于8.0，则圆形指示灯亮。
（15分）精品文档．精品文档VI2.构建最大心率性别214-Age*0.8男209-Age*0.7女在前面板上放置数值控件来输入年龄，放置滑动开关来输入性别。
数值指示器显示最大心率。
使用公式节点计算心率公式。
精品文档．精品文档打开并保持打开状。
程序运行时，第一个LED3个圆形LEDVI3.构建，在前面板上放置打开并保持打开状LED打开并保持打开状态；再过2s，第三个态，1s以后，第二个LED 20（分）LED都保持打开状态3s，然后程序结束。
虚拟仪器考试答案中北大学五院三专业
2012/2013(2)虚拟仪器设计上机考试题目班级：学号：姓名：一、简答题（30分）1.什么是虚拟仪器？虚拟仪器与传统仪器的区别是什么？答：1）虚拟仪器的实质是利用计算机显示器的显示功能来模拟传统仪器的控制面板，以多种形式表达输出检测结果：利用计算机强大的软件功能实现信号的运算、分析和处理；利用I\O接口设备完成信号的采集与调理，从而完成各种测试功能的计算机测试系统。
2）虚拟仪器与传统仪器的区别在于，虚拟仪器主要工具是软件，而传统仪器则是硬件，虚拟仪器的开发维护费用远远低于后者，且技术更新周期短，价格低、可复用、可重配置性强，能与计算机技术保持同步发展，开放灵活。
虚拟仪器是可与网络及其他周边设备方便互联的面向应用的仪器系统，可以根据用户要求，定义仪器功能；而传统仪器则是功能单一、互联有限的独立设备，且仪器功能由厂商定义。
2.DAQ系统的任务？DAQ系统由什么构成？答：1）DAQ系统的任务是测量和生成物理信号。
2）DAQ系统由DAQ系统由传感器或转换器（被测物理量转换为电信号）、信号调理(放大、滤波、隔离适合采集要求）、数据采集装置（将数据传送给计算机）、驱动程序（驱动硬件、提供应用程序的接口）、硬件设备配置的管理软件、应用软件和计算机（LabVIEW等）构成。
3.一个最基本的虚拟仪器程序（VI）包括哪三个部分？答：一个最基本的虚拟仪器程序（VI）包括前面板、框图以及图标/连结器三部分。
前面板是指VI的交互式用户界面，框图即程序代码的图形表示（VI的源代码），图标/连结器则为指定了数据流进流出VI的路径。
二、设计题（70分）1.编写一个程序实现如下功能：将两个输入数字相加并显示结果。
将同样的两个输入数字相乘并显示结果。
比较两个输入数字，如果数字相等，则 LED指示灯变亮。
（15分）2.构建VI ，每秒显示一个0到1之间的随机数。
与此同时，计算并显示最后产生的3个随机数的平均值。
只有产生3个数后才显示平均值，否则显示0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
虚拟仪器试卷（满分100分）
一、填空题。
（本题共10小题，15个填空，每空1分，共15分。
）
1、一个完整的VI包括三个部分：( )。
2、LabVIEW有四种类型的节点：（）、（）、结构和代码接口。
3、因为For循环的常用来处理数组，所以数据出口的自动索引默认为（）。
4、而While循环的数据出口的自动索引默认为（）。
5、使用两个For循环，把其中一个嵌套在另一个中可以生成一个二维数组。
外层的For循环产生（）元素，而内层的For循环产生（）。
6、利用（）可以方便地从复杂的待测信号中分离出某一特定频率的信号。
采样间隔是指（）。
7、虚拟仪器最核心的思想是（），从而降低系统成本，增强系统功能与灵活性。
8、如果没有现成的数据采集卡，我们也可以利用LabVIEW中的（）功能实现数据采集。
9、Sequence结构有（）两种方式。
10、框图程序是由（）、（）和（）组成的可执行代码。
二、单项选择题。
（本题共5小题，每个小题有四个选项，从中选出正确的选项，每小题2分，共10分。
）
1、当一个函数的error in带有错误信息时，下列哪种说法是正确的。
（）
A、该函数会对错误信息进行处理
B、该函数不会作任何操作，而是直接将错误信息传递给error out，且不会将自身函数发生的错误加进去。
C、该函数将会发出错误信息警告，且使程序终止运行。
D、该函数会直接将错误信息传递给error out。
且会将自身函数发生的错误也一并加进去。
2、下列哪种说法是错误的（）
A、虚拟仪器采用的是面向对象和可视化编程技术。
B、在程序运行的过程中波形的可见性是不可以改变的。
C、在LabVIEW中，VI程序的运行是数据流驱动的。
D、在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。
3、下列说法中哪种说法是正确的（）
A、While循环只有在条件端口接收到的值为True时才停止循环
B、While循环不满足条件，1次也不执行
C、For循环当N<1时，1次都不执行
D、For循环可以嵌套，而While循环不可以嵌套
4、当数据采集卡组态成DIFF模式时，将使用差分连接方式，使用这种连接方式下列哪种说法是错误的（）
A、可以减少尖峰噪声
B、增加噪声抑制
C、增大了尖峰噪声
D、增加共模信号抑制
5、下列哪种总线产品对PCI总线产品完全兼容。
（）
A、PXI总线
B、GPIB总线
C、VXI总线
D、RS-232串口总线
三、简答题。
（本题共三个小题，每个小题5分，共15分。
）
1、在LabVIEW中有哪三种用来创建和运行程序的摸板它们都有哪些用途
2、移位寄存器的用途是什么怎么初始化移位寄存器
3、VI子程序的连接端口的作用是如何来定义VI子程序的连接口
4、虚拟仪器通用测试平台由哪几个部分组成它们主要又包括哪些部分
5、什么是VISAVISA有哪些特点
四、程序设计题。
（本题共5个小题，1到3小题每题10分，4和5小题每题15分，共60分。
）
1、创建一个VI程序，该程序可以产生一个六行四列的二维数组（数组元素为0到10的随机整数），并把二维数组的前三行、前三列单独提出来，做为一个新的数组。
2、用0-100的随机数代替摄氏温度，将每500ms采集的温度的变化波形表示出来，并设定上下限，温度高于上限或者低于下限分别点亮对应的指示灯。
并将其上下限也一并在波形中表示出来。
3、创建一个程序，产生正弦波、三角波、矩形波、锯齿波，并显示出来。
波形的频率和幅度可以改变。
用一个旋钮式开关来选择产生哪种波形。
4、（1）创建一个VI子程序，该子程序的功能是用公式节点来产生一个模拟压力，其计算公式是P=80++*V。
V是1到5的随机数。
（2）调用（1）的子程序，每秒测量一次压力，共测量20次，将当前的压力值在波形中表示出来，并求出压力的最大值、最小值和平均值。
5、设计一个VI来测量温度（温度是用一个20到40的随机整数来代替），每隔秒测一次，共测定5秒。
在数据采集过程中，VI将在波形Chart上实时地显示测量结果。
采集过程结束后，在Graph上画出温度数据曲线,并且把测量的温度值以文件的形式存盘，
存盘格式为：
点数时间(S) 温度值(度)
1 78
2 85
6、创建一个VI程序，该VI程序实现的功能是：
(1)、创建一个程序使之产生0-10的随机整数，并将其做成子VI。
（2）、调用（1）中所产生的子VI并判断其产生的随机数是否等于0,如果等于0，则点亮指示灯。
同时，另外设置一个开关来控制指示灯的可见性。
（要求每秒产生一个随机数并用一个开关来控制随机数的产生。
）
虚拟仪器试卷（满分100分）
一、
1、前面板、框图程序、图标/连接口
2、函数、子程序
3、有、无
4、行、列
5、相关滤波
6、一个连续采集的序列中，相邻两次采集之间的时间间隔
7、硬件实现的功能软件化
8、动态链接库
9、重叠式和平铺式
10、节点、端口和连线
二、1、D 2、B 3、C 4、C 5、A
三、
1、答：LabVIEW中有三种用来创建和运行程序的模板：工具模板，控制模板和函数模板。
工具模板包括了程序的创建、修改和调试时用的工具；控制模板主要用于在前面板中添加指示器和控制器；而函数模板则用于创建框图程序，它包含了很多函数子模板。
2、答：①移位寄存器主要用于While循环和For循环，将上一次循环的值传给下一次循环。
还可以存储前几次循环的值，在移位寄存器的左端口或右端口上右击鼠标弹出菜单，选择Add Element选项，可创建附加的左端口来存储前几次循环的值。
②在循环外将初始值连到移位寄存器的左端口，有默认初值
3、答：VI子程序的连接口端口用于与主VI程序之间传递数据。
定义VI子程序连接口时先选择子VI所需要的端口数，然后将前面板的指示器和控制器分配给每一个端口。
4、答：虚拟仪器通用测试平台由硬件和软件两大部分组成。
硬件部分包括：（1）个人计算机（PC），具有运行图形化编程软件的能力；（2）外置式多功能DAQ主板，具有数据采集、信号产生、定时计数、数据通信等多种功能，它通过标准总线接口与计算机相连；（3）系列化的测试与实验电路模板，它包括模拟和数字电路等各种基本单元电路和信号调理电路，作为被测试的对象或测试的辅助电路插接在DAQ主板上。
软件部分包括：（1）基于Windows环境下的虚拟仪器软件开发平台LabVIEW或
LabWindows/CVI；（2）虚拟仪器库，包括有示波器、信号源、电压表、计数器等十余种虚拟仪器驱动程序库；（3）系列化的测试与实验的示范程序软件包。
5、答：VISA是虚拟仪器软件结构(Virtual Instrument Software Architectuere)的简称，是由VXI plug & play系统联盟所统一制定的I/O接口软件标准及其相关规范的总称。
一般称这个I/O函数库为VISA库（用于仪器编程的标准I/O函数库）。
VISA函数库驻留于计算机系统中，是计算机与仪器之间的标准软件通信接口，用以实现对仪器的控制。
VISA具有以下特点。
1）VISA的I/O控制功能适用于各种仪器类型
2）VISA的I/O控制功能适用于各种仪器硬件接口方式
3）VISA的I/O控制功能适用于多种计算机平台
4）VISA能适应未来发展的需要
四、
1、答案：
前面板框图程序
2、答案：
前面板框图程序
3、
答案：
前面板框图程序
4、
4-4、1答案：
前面板框图程序
4-4、2答案：
前面板框图程序
4-5、
答案：
前面板框图程序文本文档中存储的数据：
6、答案：
前面板框图程序。
