风力发电机塔筒清洗
【CN209724587U】一种风力发电机塔筒清洗装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920219282.2(22)申请日 2019.02.21(73)专利权人 江苏力沛电力工程技术服务有限公司地址 226500 江苏省南通市如皋市如城街道中山东路18号1幢(72)发明人 鞠昌平 金晔青 秦仁鹏 (51)Int.Cl.F03D 80/55(2016.01)(54)实用新型名称一种风力发电机塔筒清洗装置(57)摘要本实用新型公开了一种风力发电机塔筒清洗装置，包括塔筒，所述塔筒的外侧活动安装有清洗套环，清洗套环的顶部均匀设置有多个清洗罐，清洗罐的一侧连通有清洗喷头，清洗喷头与塔筒相适配，所述清洗套环的底部转动安装有清扫环，清扫环的外侧焊接有环形齿条，清扫环的内侧设置有多个毛刷，毛刷与塔筒的外侧接触，清洗套环的外侧焊接有驱动电机，驱动电机的输出轴上焊接有齿轮，齿轮与环形齿条啮合，所述清洗套环上设置有多个推杆电机，推杆电机的输出轴上焊接有固定块。
本实用新型结构简单，操作方便，可快速的对塔筒的表面进行清洗，节约了人力，提高了工作效率，且避免工作人员高空作业，减少了工作风险。
权利要求书1页 说明书3页 附图2页CN 209724587 U 2019.12.03C N 209724587U权 利 要 求 书1/1页CN 209724587 U1.一种风力发电机塔筒清洗装置，包括塔筒(7)，其特征在于，所述塔筒(7)的外侧活动安装有清洗套环(1)，清洗套环(1)的顶部均匀设置有多个清洗罐(2)，清洗罐(2)的一侧连通有清洗喷头(9)，清洗喷头(9)与塔筒(7)相适配，所述清洗套环(1)的底部转动安装有清扫环(3)，清扫环(3)的外侧焊接有环形齿条(4)，清扫环(3)的内侧设置有多个毛刷(8)，毛刷(8)与塔筒(7)的外侧接触，清洗套环(1)的外侧焊接有驱动电机(5)，驱动电机(5)的输出轴上焊接有齿轮(6)，齿轮(6)与环形齿条(4)啮合，所述清洗套环(1)上设置有多个推杆电机(10)，推杆电机(10)的输出轴上焊接有固定块(11)，固定块(11)的一侧开设有环形槽(13)，环形槽(13)内转动安装有滚轮(14)，固定块(11)的一侧焊接有蜗杆电机(12)，蜗杆电机(12)与滚轮(14)相配合，且滚轮(14)的外侧固定套接有橡胶套(15)。
风力发电机机组塔筒清洗流程
风力发电机机组塔筒清洗流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工作：确定清洗时间和天气条件，避免在恶劣天气或风力过大时进行清洗。
风电塔筒清洗安全措施预案
一、前言风电塔筒作为风力发电设备的重要组成部分，其表面清洁直接关系到设备的运行效率和寿命。
然而，由于长期暴露在户外环境中，风电塔筒容易受到风沙、雨雪、油污等因素的影响，导致表面污垢和腐蚀。
为确保清洗作业的安全进行，特制定本安全措施预案。
二、安全措施1. 人员培训与资质（1）清洗作业人员必须经过专业培训，掌握风电塔筒清洗的相关知识和技能。
（2）作业人员需持有相关资格证书，具备高空作业经验。
2. 作业前的安全检查（1）检查清洗设备是否完好，包括高压水枪、清洗剂、软毛刷等。
（2）检查安全绳、防坠器等安全装备是否完好，确保其性能符合要求。
（3）检查吊篮、绳索等辅助设备是否安全可靠。
3. 作业过程中的安全措施（1）在风机停机状态下进行清洗作业，并将叶轮锁定。
（2）作业人员必须佩戴安全帽、防护眼镜、防滑鞋等个人防护装备。
（3）使用独立安全绳，防止坠落事故发生。
（4）作业过程中，确保安全绳与吊篮、绳索等连接牢固。
（5）作业人员应站在吊篮中央，避免靠近边缘区域。
（6）使用高压水枪时，注意控制水压，避免误伤人员。
4. 清洗剂与工具使用安全（1）使用环保型清洗剂，避免对环境造成污染。
（2）使用软毛刷等工具，避免对塔筒表面造成损伤。
（3）作业过程中，注意观察清洗剂的使用效果，及时调整清洗剂浓度。
5. 清洗后的安全措施（1）清洗完成后，检查塔筒表面是否清洗干净，如有污垢，需进行二次清洗。
（2）清理现场，确保无残留清洗剂和工具。
（3）作业人员离开现场前，检查吊篮、绳索等辅助设备是否完好。
三、应急处理1. 作业人员坠落（1）立即停止作业，组织救援。
（2）使用防坠器、安全绳等救援设备进行救援。
（3）对坠落人员实施急救，并送往医院治疗。
2. 清洗剂泄漏（1）立即停止作业，关闭清洗剂阀门。
（2）使用防护装备进行泄漏处理，防止污染扩散。
（3）对泄漏区域进行清理，确保无残留清洗剂。
四、总结风电塔筒清洗安全措施预案是保障清洗作业安全的重要依据。
一种风力发电机塔筒清洗装置[实用新型专利]
![一种风力发电机塔筒清洗装置[实用新型专利]](https://img.taocdn.com/s3/m/7e03e55b7f21af45b307e87101f69e314332fa29.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201620892572.X(22)申请日 2016.08.16(73)专利权人 大唐巴彦淖尔风力发电有限责任公司地址 010010 内蒙古自治区巴彦淖尔市呼和浩特新城区新华大街迎宾北巷7号大唐金座(72)发明人 乔子彬 邢德海 秦启亮 蔡新民 (74)专利代理机构 北京元中知识产权代理有限责任公司 11223代理人 张聚增(51)Int.Cl.F03D 80/55(2016.01)(54)实用新型名称一种风力发电机塔筒清洗装置(57)摘要本实用新型公开了一种风力发电机塔筒清洗装置，包括支撑装置、盘刷装置和液压推动装置，所述支撑装置沿轴向设有中心通孔，所述支撑装置通过中心通孔套设在塔筒上，所述盘刷装置安装在支撑装置上，设置在支撑装置与塔筒之间，所述液压推动装置与盘刷装置相连，推动盘刷装置贴靠在塔筒外壁上。
本实用新型结构简单，不需要人工高空作业，安全性高，能够自动清洁塔筒表面，清洗面积大，效率高，还可以根据塔筒的直径调节盘刷的位置，适用范围广。
权利要求书1页 说明书5页 附图2页CN 206000694 U 2017.03.08C N 206000694U1.一种风力发电机塔筒清洗装置，其特征在于，包括支撑装置、盘刷装置和液压推动装置，所述支撑装置沿轴向设有中心通孔，所述支撑装置通过中心通孔套设在塔筒上，所述盘刷装置安装在支撑装置上，设置在支撑装置与塔筒之间，所述液压推动装置与盘刷装置相连，推动盘刷装置贴靠在塔筒外壁上。
2.根据权利要求1所述的一种风力发电机塔筒清洗装置，其特征在于，所述液压推动装置包括依次连接的液压电机、液压管和液压千斤顶，所述液压千斤顶与盘刷装置连接，推动盘刷装置紧贴塔筒外壁。
3.根据权利要求2所述的一种风力发电机塔筒清洗装置，其特征在于，所述盘刷装置包括电机、固定支架、传动机构和盘刷，所述盘刷安装在固定支架上，所述电机通过传动机构与盘刷连接，驱动盘刷做相对于塔筒的旋转运动；所述的液压千斤顶与固定支架连接。
风电塔筒防腐合同4篇
风电塔筒防腐合同4篇篇1风电塔筒防腐合同合同编号：XXXXX甲方（委托方）：XXXX风电有限公司乙方（承包方）：XXXX防腐工程有限公司鉴于甲方为了保证风电塔筒的使用寿命和安全性，需要对风电塔筒进行防腐处理，现双方经友好协商决定签订本防腐合同，共同遵守以下条款：一、合同范围：1.1 甲方需要对其风电塔筒进行全面的防腐处理，包括塔筒的表层涂装防腐处理和内部防腐涂层处理。
1.2 防腐处理的范围包括风电塔筒的清洗、打磨、底漆处理、面漆处理等工序。
1.3 防腐处理的具体工艺和材料应符合国家相关标准和规定。
二、工期及费用：2.1 防腐处理工期为XX天，具体日期双方商定。
2.2 甲方应按照合同约定的防腐处理服务费，按照工程实际情况支付给乙方。
2.3 若因甲方原因导致施工延迟，延期费用由甲方承担。
三、质量保证：3.1 乙方保证防腐处理工程质量符合国家标准和甲方要求，并提供相应的质保书。
3.2 在保修期内，发现工程质量问题，乙方应及时协调解决，并承担相关费用。
四、安全保障：4.1 双方应加强施工安全管理，执行严格的安全措施，确保施工过程安全。
4.2 如乙方在施工过程中发生意外事故，应承担相应的责任并进行赔偿。
五、其他约定：5.1 本合同一式两份，双方各执一份，自签订日起生效。
5.2 除非经双方协商一致，本合同不得擅自修改或解除。
以上为双方共同遵守的《风电塔筒防腐合同》，如有争议，应协商解决。
合同签署地点为XX，日期为XXXX年XX月XX日。
甲方（委托方）：乙方（承包方）：XXXX风电有限公司XXXX防腐工程有限公司签字：___________ 签字：___________日期：___________ 日期：___________篇2风电塔筒防腐合同甲方：（委托人）地址：电话：乙方：（承包商）地址：电话：鉴于甲方拟委承包商乙方进行风电塔筒的防腐处理，为明确双方的权利和义务，经协商一致，订立本合同。
具体内容如下：一、项目名称：风电塔筒防腐处理二、项目范围：风电塔筒的表面防腐处理，具体包括但不限于喷涂、喷砂、刷漆等防腐方式。

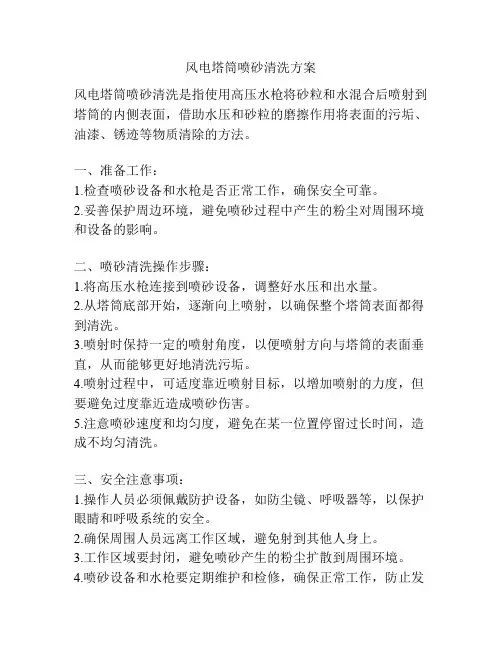

风电塔筒喷砂清洗方案
风电塔筒喷砂清洗方案风电塔筒喷砂清洗是指使用高压水枪将砂粒和水混合后喷射到塔筒的内侧表面，借助水压和砂粒的磨擦作用将表面的污垢、油漆、锈迹等物质清除的方法。
一、准备工作：1.检查喷砂设备和水枪是否正常工作，确保安全可靠。
2.妥善保护周边环境，避免喷砂过程中产生的粉尘对周围环境和设备的影响。
二、喷砂清洗操作步骤：1.将高压水枪连接到喷砂设备，调整好水压和出水量。
2.从塔筒底部开始，逐渐向上喷射，以确保整个塔筒表面都得到清洗。
3.喷射时保持一定的喷射角度，以便喷射方向与塔筒的表面垂直，从而能够更好地清洗污垢。
4.喷射过程中，可适度靠近喷射目标，以增加喷射的力度，但要避免过度靠近造成喷砂伤害。
5.注意喷砂速度和均匀度，避免在某一位置停留过长时间，造成不均匀清洗。
三、安全注意事项：1.操作人员必须佩戴防护设备，如防尘镜、呼吸器等，以保护眼睛和呼吸系统的安全。
2.确保周围人员远离工作区域，避免射到其他人身上。
3.工作区域要封闭，避免喷砂产生的粉尘扩散到周围环境。
4.喷砂设备和水枪要定期维护和检修，确保正常工作，防止发生意外事故。
四、清洗效果检查：1.在喷砂完成后，使用水枪冲洗塔筒表面，清洗残留的砂粒和污垢。
2.检查塔筒表面是否达到预期的清洗效果，如有需要，可进行二次清洗。
五、清洗后的处理：1.清洗完毕后，将塔筒表面的残留水和砂粒彻底清除，防止对塔筒造成腐蚀和损坏。
2.可在塔筒表面进行防腐处理，以延长使用寿命。
六、清洗记录和整理：1.进行清洗的日期、时间、清洗人员、清洗设备、喷砂压力、清洗效果等相关信息要记录下来，以备后续查阅和分析。
2.清洗完毕后要对喷砂设备和水枪进行清理、保养和整理，确保下次使用时正常工作。
综上所述，风电塔筒喷砂清洗方案主要包括准备工作、操作步骤、安全注意事项、清洗效果检查、清洗后的处理和清洗记录。
通过合理的操作和规范的操作流程，可以有效地清洗塔筒表面的污垢和锈迹，保证风电塔筒的使用寿命和安全性。
风机塔筒清洗方案
风机塔筒清洗方案1. 简介风机塔筒清洗是风能发电场常见的维护工作之一。
随着塔筒表面积的增大和高度的增加，对塔筒的定期清洗显得尤为重要。
本文档将介绍一种常用的风机塔筒清洗方案，以确保清洗工作的高效和安全进行。
2. 清洗工具和材料准备在开始清洗工作之前，需要准备以下工具和材料：•清洗平台或悬挂装置•高压水枪和喷嘴•清洁剂•清洗刷•清洁布•个人防护装备（安全帽、防滑鞋、防护眼镜、防护手套等）3. 清洗步骤步骤1：安全检查和准备工作•检查风机塔筒的结构和安全设备，确保其完好无损。
•检查天气状况，避免在恶劣天气条件下进行清洗工作。
•穿戴个人防护装备，确保安全。
步骤2：设置清洗平台或悬挂装置•根据塔筒形状和高度，设置清洗平台或悬挂装置。
•确保清洗平台或悬挂装置的稳固和安全。
步骤3：清洗塔筒外表面•使用高压水枪和喷嘴，从塔筒底部开始，逐渐向上清洗塔筒外表面。
•注意在清洗过程中保持水流的稳定和均匀，避免对塔筒造成额外的冲击和损害。
•对于较顽固的污渍，可以使用清洁剂和清洗刷进行清洗。
步骤4：清洗塔筒内部•进入塔筒内部，使用清洗刷和清洁布清洗内壁。
•注意观察塔筒内部的腐蚀和积水情况，及时修复和排除。
4. 注意事项在进行风机塔筒清洗工作时，需要注意以下事项以确保工作的顺利进行和安全：•确保所有清洗工具和设备的正常工作状态，并进行必要的维护和修理。
•在清洗塔筒外表面时，尽量避免对塔筒造成额外的振动和冲击。
•在清洗塔筒内部时，确保塔筒内部的通风和照明设备正常工作，并遵守相关安全规定。
•注意个人防护装备的使用，包括安全帽、防滑鞋、防护眼镜和防护手套等。
•当遇到恶劣天气条件或发现异常情况时，应立即停止清洗工作并采取必要的安全措施。
5. 结论本文档介绍了一种常用的风机塔筒清洗方案，包括准备工作、清洗步骤和注意事项。
通过遵循该方案，可以保证风机塔筒清洗工作的高效和安全进行，提高风能发电场的维护效果和运行稳定性。
风力发电机巡检项目
引言：风力发电机是一种可再生能源发电设备，通过转化风能为机械能来产生电力，具有环保、经济、清洁等优势。
随着时间的推移和使用的频繁，风力发电机的巡检变得至关重要。
本文将从五个大点出发，详细介绍风力发电机巡检项目。
概述：风力发电机巡检项目是对风力发电机的定期检查和维护，旨在确保设备正常运行和延长其使用寿命。
风力发电机巡检项目包括结构巡视、润滑与维护、电气系统检查、安全设备检测和数据采集等方面。
正文内容：一、结构巡视1.叶片巡视：检查叶片表面是否有损坏、裂纹、腐蚀等情况，并进行记录2.转轴系统巡视：检查转轴系统是否有松动、磨损、变形等问题，确保其正常运转3.塔筒巡视：检查塔筒是否存在裂纹、变形，确保其结构安全稳定4.塔筒上部结构巡视：检查塔筒上部结构是否有异常变形，保证其正常工作5.基础巡视：检查风力发电机基础是否承受有风速和工作条件下的负荷，确保其安全可靠二、润滑与维护1.润滑系统检查：检查润滑油是否充足，检查润滑油管路是否泄露2.齿轮箱检查：检查齿轮箱是否有异响、振动等异常情况，确保其正常工作3.轴承检查：检查轴承是否润滑良好，是否存在磨损、松动等问题4.转子系统检查：检查转子系统的加工精度是否达到要求，是否需要进行磨削和平衡调整5.刹车系统检查：检查刹车系统是否正常工作，确保风力发电机在停机时能够及时刹车三、电气系统检查1.发电机检查：检查发电机的接线是否良好，是否存在漏电现象2.变频器检查：检查变频器的工作状态是否正常，是否需要调整参数3.电缆检查：检查电缆是否磨损、老化，是否需要更换4.开关柜检查：检查开关柜内部的接线是否稳固，是否需要清洁和保养5.监控系统检查：检查监控系统是否正常工作，是否能够及时监测设备的运行情况四、安全设备检测1.避雷器检测：检查避雷器的连接是否良好，是否需要更换2.地线检测：检查地线的接地情况，是否存在接地电阻过高的问题3.风速传感器检测：检查风速传感器的灵敏度是否正常，是否需要调整4.温度传感器检测：检查温度传感器的准确性，是否需要校准5.限位开关检测：检查限位开关是否正常工作，是否需要更换或调整五、数据采集1.风速数据采集：采集风速数据，分析风能利用情况，为风力发电机的优化运行提供依据2.温度数据采集：采集温度数据，分析设备工作温度，预测设备故障和维护周期3.振动数据采集：采集振动数据，分析设备振动情况，判断设备健康状况4.电流电压数据采集：采集电流电压数据，分析设备工作负载和运行状态5.故障记录和分析：对巡检过程中发现的故障进行记录和分析，总结经验，减少类似故障发生的可能性总结：风力发电机巡检项目是确保风力发电机设备正常运行和延长其使用寿命的重要环节。
