防雷接地焊接规范要求通用范本
内部编号：AN-QP-HT469
版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which
Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators.
编辑：__________________
审核：__________________
单位：__________________
防雷接地焊接规范要求通用范本
防雷接地焊接规范要求通用范本
使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。
资料下载后可以进行自定义修改，可按照所需进行删减和使用。
1、建筑结构内防雷钢筋的焊接必须对钢筋大小、焊接长度、焊缝的密实等严格实施，并密切配合土建施工。
钢筋用圆钢双面焊接，焊接长度不得小于6倍D。
2、防雷带、支架、避雷针等焊接处做好防腐，遇到伸缩缝的做煨弯处理。
3、屋面防雷带（女儿墙上防雷带必须做在抹灰层内）施工与土建密切配合，不得影响防水等其它项施工，做好屋顶引下线及测试点。
4、等电位联结线缆的大小：最小截面积必须满足主干线16mm2，支线6mm2。
5、等电位盒安装位置准确，平直稳固，盒
内接线端牢固可靠，盒体清洁无污物。
6、接地电阻测试隐蔽记录、试验记录、施工记录、自检记录，记录及时。
可在此位置输入公司或组织名字
You Can Enter The Name Of The Organization Here。
防雷接地焊接规范要求实用版
YF-ED-J3425
可按资料类型定义编号
防雷接地焊接规范要求实
用版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
（示范文稿）
二零XX年XX月XX日
防雷接地焊接规范要求实用版
提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
1、建筑结构内防雷钢筋的焊接必须对钢筋大小、焊接长度、焊缝的密实等严格实施，并密切配合土建施工。
钢筋用圆钢双面焊接，焊接长度不得小于6倍D。
2、防雷带、支架、避雷针等焊接处做好防腐，遇到伸缩缝的做煨弯处理。
3、屋面防雷带（女儿墙上防雷带必须做在抹灰层内）施工与土建密切配合，不得影响防水等其它项施工，做好屋顶引下线及测试点。
4、等电位联结线缆的大小：最小截面积必须满足主干线16mm2，支线6mm2。
5、等电位盒安装位置准确，平直稳固，盒内接线端牢固可靠，盒体清洁无污物。
6、接地电阻测试隐蔽记录、试验记录、施工记录、自检记录，记录及时。
防雷接地焊接规范要求、工程防雷接地安装施工方案
防雷接地焊接规范要求、工程防雷接地安装施工方案一、条文以下检洲项目内容应按检刻程序中对首次检浏和后续检侧的规定来选取。
a）建筑物的防雷分类;b)接闪器;C)引下线;d)接地装置;e）防雷区的划分；f)电磁屏蔽;g)等电位连接。
h)防雷器（SPD).二、条文理解要点以上规定的检侧项目内容包括了所有已实施了的防雷技术措施.一些项目的检测只需进行首次检测，如确定建筑物防雷类别、建筑物的长宽高、接闪器和引下线的规格尺寸和布置、确定被保护设备所处的防雷区等;其余的要进行定期的后续检测。
根据雷电保护区的划分要求（见图1—10).建筑物大楼外部是直接雷击区域。
建筑物内部及计算机房所处的位置为非暴露区。
越往内部，危险程度越低.雷电过电压对内部电子设备的损害主要是沿线路引人。
图1-10建筑物雷电防护区（LPZ)划分LPZOA区内（如大楼顶部避雷针保护范围之外的空间）的各物体都可能遭到直接雷击和导走全部雷击电流,本区内的电磁场强度没有衰减。
LPZOB区内(如大楼顶部避雷针保护范围之内的空间和没有屏蔽的大楼内部或有屏蔽大楼内部的窗口附近)的各种物体不可能遭到大于所选滚球平径对应的雷电流直接雷击，但本区内的电磁场强度没有衰减。
LPZ1区内（如上述屏蔽大楼内部(不包含窗口附近)）的各种物体不可能遭到直接雷击。
流经各导体的电流比LPZOB区更小；本区内的电磁场强度可能得到一定程度的衰减。
衰减程度取决于屏蔽措施。
当需要进一步减小流入的电流和电磁场强度时。
应增设后续防雷区LPZn + 1。
并按照需要保护的对象所要求的环境去选择后续防雷区的要求条件.如LPZ2区是在LPZ1区内再次屏蔽的空间（如上述屏蔽大楼的另外设立的屏蔽网络中心）;LPZ3，在LPZ2区内再次屏蔽的空间（如上述屏蔽网络中心内的机器金属外壳内部，或接地的机柜内部）。
防雷区的划分有利于:（1)确定各（总等电位、局部等电位、辅助等电位）等电位连接带的位置(各LPZ的交界处).(2）在确定了各等电位连接带位置后,可以进一步确定等电位连接导体的最小截面.(3）可以确定SPD(浪涌保护器）的安装位置(在各等电位连接带，即LPZ交界处附近）。
防雷接地焊接规范要求标准范本
操作规程编号：LX-FS-A95633 防雷接地焊接规范要求标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑防雷接地焊接规范要求标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
1、建筑结构内防雷钢筋的焊接必须对钢筋大小、焊接长度、焊缝的密实等严格实施，并密切配合土建施工。
钢筋用圆钢双面焊接，焊接长度不得小于6倍D。
2、防雷带、支架、避雷针等焊接处做好防腐，遇到伸缩缝的做煨弯处理。
3、屋面防雷带（女儿墙上防雷带必须做在抹灰层内）施工与土建密切配合，不得影响防水等其它项施工，做好屋顶引下线及测试点。
4、等电位联结线缆的大小：最小截面积必须满足主干线16mm2，支线6mm2。
5、等电位盒安装位置准确，平直稳固，盒内接线端牢固可靠，盒体清洁无污物。
6、接地电阻测试隐蔽记录、试验记录、施工记录、自检记录，记录及时。
请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

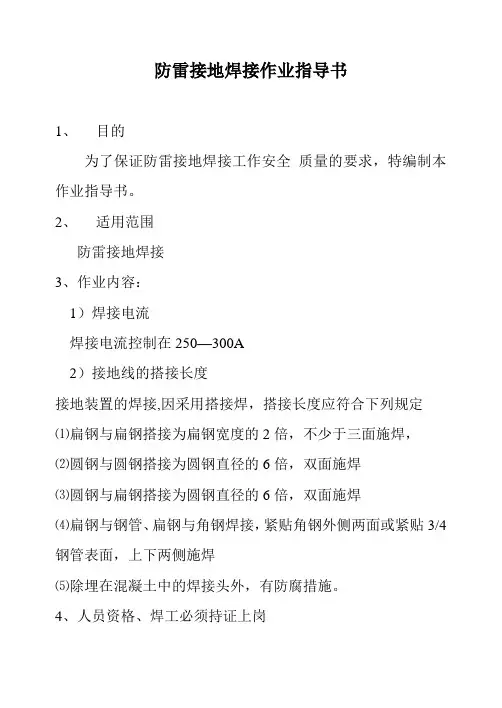

防雷接地焊接作业指导书
防雷接地焊接作业指导书
1、目的
为了保证防雷接地焊接工作安全质量的要求，特编制本作业指导书。
2、适用范围
防雷接地焊接
3、作业内容：
1）焊接电流
焊接电流控制在250—300A
2）接地线的搭接长度
接地装置的焊接,因采用搭接焊，搭接长度应符合下列规定
⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊，
⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊
⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊
⑷扁钢与钢管、扁钢与角钢焊接，紧贴角钢外侧两面或紧贴3/4钢管表面，上下两侧施焊
⑸除埋在混凝土中的焊接头外，有防腐措施。
4、人员资格、焊工必须持证上岗
5、设备要求
交流电焊机：500A
电焊把线：BLV35㎡铜、铝橡线，长度不能超过30米
电焊把钳：300A
灭火器（不能过期）
6、材料性能
当设计有要求时，按设计要求施工，当无设计要求时，接地装置的材料采用为钢材，热浸镀锌处理。
最小允许规格、尺寸应符合下表的规定,焊接材料与母材相匹配.
最小允许规格、尺寸。
防雷接地施工规范完整版
编号：TQC/K706防雷接地施工规范完整版In management, in order to make all the staff know what to do and what not to do, their responsibilities are of great significance to the work of the whole enterprise, so as to mobilize the enthusiasm of the staff and become the driving force of enterprise production.【适用指导方向/规范行为/增强沟通/促进发展等场景】编写：________________________审核：________________________时间：________________________部门：________________________防雷接地施工规范完整版下载说明：本管理规范资料适合用于管理中，为使全体人员都知道应该做什么，不应该做什么，以及明确自己的主要职责，所担负的职责对整个企业工作具有的意义和作用，从而把全体人员的工作积极性充分地调动起来，成为推动企业生产经营工作的动力。
可直接应用日常文档制作，也可以根据实际需要对其进行修改。
防雷与接地施工规范工程采用TN-S 制接地系统，总接地电阻不应大于1Ω，大楼接闪器采用避雷针与避雷带相结合的方式。
防直接雷：在室外较高点与女儿墙四周设置避雷带，用40*4 镀锌扁钢，并构成不大于15m×15m的网格作为接闪器，利用建筑物柱内二根≥φ18mm 的主钢筋作为引下线与地梁和基础内钢筋组成接地装置。
防侧击雷：引下线利用结构内主钢筋并利用结构圈梁钢筋及金属门窗构成均压环，以防侧击雷。
从首层起，每隔三层设沿建筑物四周的水平均压环，所有引下线、建筑物内金属构架和竖向金属管道等均连在环上。
3.防雷接地施工规范(通用版)
防雷接地工程施工规范（通用版）2017年12月目录一．施工目的及适用范围 (1)二．施工依据 (1)三．相关人员职责： (1)四．施工准备： (2)五．主要施工规范 (2)六．防雷接地施工流程： (3)七．施工工艺： (4)1.浪涌保护器安装 (4)2.接闪器（避雷针、避雷带、避雷网、避雷线等）安装： (4)3.防雷引下线敷设： (5)4.接地装置： (5)5.质量控制 (5)6.基础接地 (5)7.防雷接地引下线 (6)8.接闪器（避雷带、网） (6)八．质量通病的防治措施： (6)1.基础接地： (6)2.支架安装： (7)3.防雷引下线敷设： (7)4.接闪器（避雷针、避雷带、网、线）安装： (7)5.安全施工措施： (8)一．施工目的及适用范围●对防雷工程的施工进行指导、控制，确保防雷工程实施质量符合规定要求。
●本规范适用于实施的防雷工程中的浪涌保护器、接闪器、接地引下线和接地装置等工程。
二．施工依据➢GB/T19000—2000的定义。
➢GB/T19001-2000标准8.2.38.2.4。
➢GB50057-1994《建筑物防雷设计规范》。
➢GB50343-2004《建筑物电子信息系统防雷技术规范》。
➢GB50303—2002《建筑电气工程施工质量验收规范》。
➢《市交警支队车管中心信息化系统建设项目招标文件》➢防雷工程实施的电气设计图纸及相关文件。
三．相关人员职责：●项目经理或技术负责人为防雷工程实施工作负责人，应熟悉防雷规范，负责根据相关方案、图纸及规范向有关人员进行技术交底。
●项目组或安装队的质量员负责防雷工程安装质量的检查、监督和验收评定工作。
●安装电工和焊工必须经过培训、考核合格并取得特种作业人员操作证方可上岗。
●临时雇佣人员必须签订临时用工协议方能进行施工。
四．施工准备：●充分熟悉施工规范、相关图纸及设计方案要求。
●根据图纸准备相应施工图集及技术资料，编制技术交底。
●浪涌保护器：根据技术方案设计的浪涌保护器的型号及数量从仓库领取。
厂房防雷接地12圆钢搭接规范
房防雷接地12圆钢搭接规范1、防雷接地的施工质量要求防雷接地的焊接采用搭接焊，搭接长度应符合以下规定：圆钢与12圆钢搭接长度不应小于其圆钢直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）；圆钢与扁钢搭接时不应小于其圆钢直径的6倍，双面施焊；扁钢与扁钢搭接为扁钢不应小于其宽度的2倍，不少于三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）；扁钢与钢管或角钢焊接时，应紧贴3/4钢管表面或紧贴角钢外侧两面，上下两面使焊。
焊接点的焊缝应饱满，不得有夹渣、咬肉、虚焊和气孔等缺陷，焊好后应清除药皮，焊接点除埋设在混凝土内的不作处理外，其余的焊点均需采取防腐措施：刷防锈漆一道，银粉漆两遍。
2、接地装置工艺流程利用建筑物基础圈梁内（外围）对角的二根主钢筋焊接成环网（主筋小于12的须采用4根主筋），引下线与环网焊成一体。
接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，做防腐处理。
基础接地工程完工后，在各接地极引出线处作接地电阻测试，要求接地电阻R<1欧姆，未能达到要求时，须增加人工接地极，直到符合要求为止。
建筑物防雷接地施工现场13、避雷引下线暗敷设做法利用结构柱内主筋作引下线时，每条引下线不得少于两根主筋，每根主筋直径不能小于16㎜,防雷引下线位置最好对称.引下线间距：一级防雷建筑：≤18m；二级防雷建筑：≤20m；三级防雷建筑：≤25m。
按设计要求找出全部主筋位置，用油漆做好标记，距室外地面0.5m处焊接断接卡子，随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线Ф12㎜的镀锌圆钢，以备与避雷带连接。
柱内引下线与梁内均压环可靠焊接，采用双面焊接，焊缝双面焊接长度大于6D，下端与建筑物桩基钢筋及基础底梁钢筋的两根主筋焊接。
每层各引下点焊接后，隐蔽之前，均应请现场施工员及监理进行隐检，同时应填写隐检记录。
4、接地扁钢的预埋1）给排水、电缆、电线、煤气进户处（如果入户管安装高度比较高，其接地端子可考虑预留在顶棚处）2）电缆、信息线、电话线进入管（见《等电位联结安装》（02D501-2）P12）3）高低压配电室（至少2个点）4）泵房配电柜处（建议围泵房一圈，将手臂范围内的导电体连接，见图集规定）5）临时配电箱6）地下室落地配电箱处，室外配电箱处7）地下室机房（通风机房、人防风机房）8）室外配电箱（如室外广告配电箱、屋面室外广告配电箱）9）室外引入的第一个配电箱（如人防配电箱）10）电梯井11）临时施工电梯。
防雷接地规范 (2)
防雷接地规范1. 引言防雷接地是指在雷电活动中，通过合理的接地装置将雷电电流引入地下，保护设备和建筑物免受雷击侵害的一种措施。
准确、合理地进行防雷接地对于电气设备的正常运行和人身安全至关重要。
本文档旨在规范防雷接地的实施要求和操作步骤。
2. 接地装置2.1 接地系统设计在进行接地系统设计时，需充分考虑以下因素： - 地质条件 - 设备类型与规模 - 电气负载 - 界线规模 - 界限长度2.2 接地材料与设备2.2.1 接地电极接地电极应根据需要选择合适的材料，如铜、铜化合物等。
电极应具有良好的导电性能和抗腐蚀性能。
2.2.2 接地引下线接地引下线应选择铜导线，导线截面积应符合相关标准要求，以确保良好的电流传导能力。
2.2.3 接地装置接地装置包括接地电极、接地引下线、接地排、接地体等。
应选择优质的接地装置，确保良好的接地效果。
3. 接地施工3.1 施工前准备在进行接地施工前，需完成以下准备工作： - 接地设计方案审查 - 施工材料及设备准备 - 施工区域清理3.2 接地井施工3.2.1 井身材料接地井应采用耐腐蚀性能好的材料进行施工，如混凝土井身、塑料井身等。
3.2.2 井身尺寸接地井的尺寸应根据设计要求确定，通常要考虑到接地电极长度和数量、接地装置的安装空间等因素。
3.3 接地电极安装3.3.1 接地电极类型接地电极的类型包括垂直接地电极、水平接地电极、桩接地电极等，根据具体情况选择合适的电极类型。
3.3.2 接地电极深度接地电极的深度应根据设计要求而定，一般应达到一定的深度以确保接地效果。
3.4 接地引下线和接地装置安装根据设计方案，进行接地引下线和接地装置的安装，确保连接牢固、导电良好。
4. 接地检测与维护4.1 接地电阻测量定期进行接地电阻测量，确保接地系统的正常运行。
如发现接地电阻超标，应及时采取措施进行修复。
4.2 接地装置维护定期检查接地装置的连接情况，特别是接地引下线和接地电极的连接处。
基础承台防雷焊接规范
基础承台防雷焊接规范
基础防雷接地做法主要有：
1、防雷接地的焊接采用搭接焊，搭接长度应符合国家规定。
2、防雷接地在接地体上的接地点与其他接地在接地体上的接地点的距离应大于10m。
3、避雷针的设置规律一般是：最高点与突出点，如屋脊、檐角。
1、防雷接地的焊接采用搭接焊，搭接长度应符合国家规定。
如使用圆钢，那么圆钢与圆钢搭接长度不应小于其圆钢直径的6倍。
2、使用扁钢，就要将扁钢与扁钢搭接为扁钢不应小于其宽度的2倍，不少于三面施焊。
3、在接地装置的建构中，需要利用建筑物基础圈梁内（外围）对角的二根主钢筋焊接成环网（主筋小于12的须采用4根主筋），引下线与环网焊成一体。
4、接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处敲净后，做防腐处理。
5、基础接地工程完工后，在各接地极引出线处作接地电阻测试，要求接地电阻R必须〈1欧姆
6、防雷接地在接地体上的接地点与其他接地在接地体上的接地点的距离应大于10m。
7、避雷针的设置规律一般是：最高点与突出点，如屋脊、檐角、平屋面女儿墙角。
防雷接地施工要点及要求
防雷接地施工要求及要点一、概述：本工艺要求为本公司防雷工程施工制造提供详细的施工要求。
在实际施工制造中只可比本工艺要求严格。
不可放松于本工艺。
更不允许随意更改其内容。
本工艺共分为以下部分：、焊接。
二、联接。
三、弯角、绝缘与固定。
四、防腐处理。
五、开挖与隐蔽。
六、验收七以上内容的编写依据：GB500343、GB50057、 TB/T 3074-2003、TB/T 2311-2002、铁运2006(26) 号文等国标、行标而制定。
属强制性文件。
各路局有具体要求的，根据其要求另行细化。
本要求解释权为公司总工办。
二、焊接：凡在施工中所需要焊接的均需遵守以下规定：1、焊接人员须是经过正规培训，并执有劳动部门颁发的焊接资质证书。
2、工作前应检查电、氧焊机是否正常，接线、接管有无松动，有无漏电、漏气现象。
如正常则可进行下面工作。
如不正常则需请专业人员修理，切不可私自拆卸，引起安全事故。
3、根据焊接对象，调节电焊机电流，选定合适的焊条。
一般情况下按下表（表1）选取：、工作时必须穿戴焊接手套、防护面罩。
4．5、焊接长度要求：2）：凡长度不够的各种延长线，其互相搭接长度见下表（表2表联接方式备注联接长度规格材料50×5mm规格以下大于100mm 焊接角铁大于160mm 焊接80×8mm规格以下大于100mm 焊接50×扁铁5mm规格以下80mm焊接12规格以下圆钢大于φ铜排大于100mm 压接、焊接4mm40×规格以下铁板、大于0.8mm δ≦网20mm 点焊铜箔δ≦10mm焊接0.1mm大于、在电焊机不可操作地方，或不同材质焊接，可采用热焊接。
其焊接操作方法6 及用药量见供应商提供的操作说明。
7、下图是常见几种焊接形式和说明：垂直接地极水平接地极440×水平接体与垂直接地体连接处用㎜，空隙处40镀锌扁钢包覆焊接，两边重叠填充焊实。
40㎜40㎜扁钢与圆钢的焊接扁钢交×5×4或5040 叉焊接，至少二焊边扁钢与扁钢的交叉焊接6D圆钢的丁字焊接，弯头与直圆钢的交叉焊接，如要同一平面，D，线材料的重复长度为6D按图示方法焊接，均应焊两边为圆钢直径，应焊两边圆钢的丁字形焊接圆钢的丁字形焊接8、焊点验收要求：焊点表面平整光滑、无残留药粉、无肉眼可见砂眼。
