液压支架工技能竞赛理论考试卷
液压支架工考试(试卷编号121)
液压支架工考试(试卷编号121)1.[单选题]根据国家标准机械制图可以得到（）基本视图A)2B)3C)6答案:B解析:2.[单选题]启动刮板输送机时，要先点动（ ）次，才允许正式开动，禁止强行启动、频动或长时间空运转。
A)1～2次B)2～3次C)3～4次答案:A解析:3.[单选题]工作面在用支柱完好、不漏液、不自动卸载，无外观缺损。
达不到此要求的支柱不超过（ ）根。
A)3B)4C)5答案:A解析:4.[单选题]液压支架安全阀定期抽查试验，开启压力不小于( )PH（额定工作压力）。
A)0.7B)0.8C)0.9答案:C解析:5.[单选题]镀层为复合镀层时铜锡合金的镀层为20～30m；硬铬的厚度A)30～40B)40～50C)45～50答案:A解析:解析:7.[单选题]有一把游标卡尺，其尺身每一小格为1mm，游标刻线总长为19mm并均分20格，则此游标卡尺的读数精度为（）mm。
A)0.01B)0.05C)0.02答案:B解析:8.[单选题]薄煤层厚度为( )的煤层。
A)<1.3mB)1.3-3.5mC)>3.5m答案:A解析:9.[单选题]煤矿安全生产是指在煤矿生产活动过程中( )不受到危害，物(财产)不受到损失。
A)人的生命B)人的生命与健康C)人的健康答案:B解析:10.[单选题]支架解体要用（ ）和拆除工具。
A)撬棍B)专设的起吊设备C)钢丝绳答案:B解析:11.[单选题]蓄能器充氮压力符合要求，误差不超过（）Mpa。
A)0.6B)1C)0.5答案:C解析:答案:A解析:13.[单选题]近水平煤层倾角应为( )。
A)25度----45度B)8度----25度C)<8度答案:C解析:14.[单选题]每年至少组织( )矿井救灾演习。
A)3次B)2次C)1次答案:C解析:15.[单选题]综采工作面过本煤层空巷时，其修复高度应( )。
A)略高于采高B)与采高一致C)少低于采高答案:B解析:16.[单选题]( )是矿井中主要由煤层气构成的以甲烷为主的有害气体。
液压支架工C卷(答案)
液压支架工Ｃ卷（参考答案）一、填空题每题2分计20分1．前方和下方撤到安全地方2．3.3 6003．1 24．局部冒顶5．初撑力6．3407．重合8．阻尼回路9．最全面最具体最权威10．压力二、判断改错题（不改错不得分）每题1分计10分11．×滞后移溜工序30米左右12．√13．√14．×停止割煤15．√16．√17．×80%18．×不需要19．×有20．√三、单项选择题每题1分计10分31．安全阀发生故障的零部件有：1）弹簧式安全阀的弹簧疲劳、充气安全阀气体泄漏；2）乳化液有杂质将阀垫磨损或卡在阀座与阀垫之间，似安全阀关闭不严或杂质物堵塞过滤网；3）阀针或阀座；4）O形圈密封不严32．（1）操作前，首先应清除顶、底板及其他影响支架各有关部件动作的障碍物。
支架周围的人员应注意和离开，以免发生事故。
（2）检查液压管路是否齐全，胶管不得被矸石挤卡或埋压（3）检查各部管接头是否连接牢靠，发现有U型卡松动，接头损坏或漏液等现象时应立即进行处理。
（4）检查泵站向工作面支架液压系统的供液是否正常。
33．液压支架倾倒的原因有：1）工作面采高和煤层倾角太大时，支架的稳定性差就会造成支架倾倒，即使在煤层倾角较小的情况下，如果支架底座下面严重不平，也会发生倒架事故。
2）在倾角大于150的下分层工作面顶网及冒落矸石对支架的侧向推力较大，使支架逐渐歪斜。
3）由于工作面顶板局部冒空支架也会歪倒；当顶板破碎或起伏不平时，顶梁不能平整的与顶板接触，使支架受力不均，也易倒架。
4）当地版凸凹不平或有浮矸浮煤，支架底座不能与底板平整接触，易造成支架歪倒。
34．1）必须两人配合操作：一人负责前移支架，一人操作防倒、防滑千斤顶；2）移架前将3根防倒、防滑千斤顶全部放松；3）先移第三架，再移第一架，最后移第二架；4）移第二架时，应放松其底部防滑千斤顶，以防被顶坏。
第1 页，共1 页。
职工职业技能竞赛液压支架工试题题库及标准答案
职工职业技能竞赛液压支架操作工试题（含标准答案）一、选择题1、采煤工作面回风道断电仪传感器的位置离出口小于（ B ）米。
A、15B、10C、52、煤矿井下常见的地质构造有断层、（ A ）节理。
A、褶曲B、陷落柱C、裂隙3、作面出现异常气味，如煤油味，汽油味，松节油或焦油味，表明风流上方存在（ C ）。
A、瓦斯突出B、顶板冒落C、煤炭自燃4、采煤工作面回风道断电仪传感器的位置离出口小于（ B ）米。
A、15B、10C、55、采煤工作面回采结束后，必须在（ B ）个月内进行永久封闭。
A、1B、1.5C、26、上盘相对下降，下盘相对上升的断层叫（ A ）。
A、正断层B、逆断层C、平移断层7、井下出现骨折伤员，应（ B ）。
A、直接搬运到地面救治B、先固定，后搬运到地面救治C、在现场救治8、支架操作的基本原则是（ A ）。
A、少降快移、立即支护B、多降快移、立即支护C、多降慢移、立即支护D、少降快移9、低瓦斯矿井中，所有采掘工作面瓦斯浓度的检查，每班至少检查（ B ）次。
A、1B、2C、010、根据煤炭自燃征兆，可以通过直观感觉识别。
这些识别方法主要有（ B ）种。
A、4B、3C、2D、l11、走向长壁采煤法采空区自燃可划分分为三个带，这三个带分别是（ B ）。
A、散热带、中性带、自燃带B、漏风散热带、自燃危险带、窒息带C、难燃带、自燃带、氧化带D、不自燃带、自燃带、自燃危险带12、采放比大于（ C ）的，严禁采用放顶煤开采。
A、1：5B、1：1C、1：3D、l：213、煤层平均厚度小于（ A ）米的，严禁采用放顶煤开采。
A、4B、5C、8D、1014、严格执行敲帮问顶制度。
开工前，（ D ）必须对工作面安全情况进行全面检查，确认无危险后，方准人员进入工作面。
A、区长B、总工程师C、矿长D、班组长15、采煤工作面初次放顶及收尾时，必须（ A ）。
A、制定安全措施B、通知公司C、报矿长D、编制方案16、对金属顶梁和单体液压支柱，在采煤工作面回采结束后或使用时间超过（ D ）月后，必须进行检修。
液压支架工考试卷
液压支架工考试卷单位：姓名：成绩：一、填空题（每题2分，共30分）1、液压支架工必须熟悉液压支架的性能及__________ 、__________、__________，能够按标准维护支架。
2、必须掌握支架的合理高度，最大支撑高度，不得__________支架最大使用高度，最小的支撑高度不得__________支架的最小使用高度。
3、严禁在井下拆检立柱、千斤顶，整体更换时，应尽可能将缸体缩到__________，更换胶管和阀组液压件时，必须在__________状态下进行。
4、移架时，支架__________不得有人工作。
5、缸体非配合表面应无毛刺，划伤深度不得大于__________，磨损撞伤面积不得大于__________。
6、支架顶梁与顶板平行支设，其最大仰俯角__________，相邻支架架间空隙不超过__________。
7、相邻支架间不得有明显错茬，错茬不得超过顶梁侧护板高度的__________。
8、液压支架的架型可分为：__________、__________、__________式支架。
9、液压支架要及时移架，端面距不得超过__________。
10、工作面支架应排成一条直线，其偏差不得超过__________，中心距偏差不得超过__________。
11、综采工作面安全出口高度不得低于__________。
12、综采工作面倾角大于__________时，液压支架必须采取防倒防滑措施。
13、综采工作面采高超过__________时，液压支架必须有__________，防止片帮伤人。
14、液压泵站额定压力不得低于__________，乳化液浓度应达到__________。
二、判断题（每题1分，共15分）1、在我矿井下现有地质条件下，支架与采煤机之间的悬顶距离可以超过10架。
（）2、在井下可以拆除和调整支架上的安全阀。
（）3、移架时，两人可以同时操作相邻的两架。
（）4、必须按作业规程规定的移架顺序移架，不得擅自调整和多头操作。

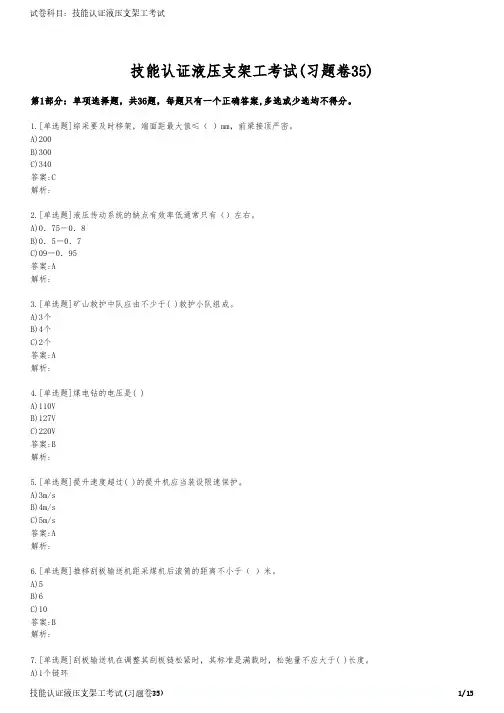

技能认证液压支架工考试(习题卷35)
技能认证液压支架工考试(习题卷35)第1部分：单项选择题，共36题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]综采要及时移架，端面距最大值≤（ ）mm，前梁接顶严密。
A)200B)300C)340答案:C解析:2.[单选题]液压传动系统的缺点有效率低通常只有（）左右。
A)0．75－0．8B)0．5－0．7C)09－0．95答案:A解析:3.[单选题]矿山救护中队应由不少于( )救护小队组成。
A)3个B)4个C)2个答案:A解析:4.[单选题]煤电钻的电压是( )A)110VB)127VC)220V答案:B解析:5.[单选题]提升速度超过( )的提升机应当装设限速保护。
A)3m/sB)4m/sC)5m/s答案:A解析:6.[单选题]推移刮板输送机距采煤机后滚筒的距离不小于（ ）米。
A)5B)6C)10答案:B解析:7.[单选题]刮板输送机在调整其刮板链松紧时，其标准是满载时，松弛量不应大于( )长度。
解析:8.[单选题]全部充填法用（ ）将充填材料送入采空区。
A)水力B)人力C)风力答案:A解析:9.[单选题]下列属于液压支架执行元件的是（ ）。
A)立柱B)顶梁C)安全阀答案:A解析:10.[单选题]综采乳化液泵站压力要求达到、( )A)≥26)MPB)≥28)MPC)≥30)MPA，答案:C解析:11.[单选题]掩护式液压支架的控制顶板特点是( )。
A)顶梁短，控顶距小B)顶梁长，控顶距小C)顶梁长，控顶距大答案:A解析:12.[单选题]液体密度常用（）符号表示。
A)ρB)ｐC)φD)P答案:A解析:13.[单选题]下面哪种支架不是液压支架按其对顶板的支护方式和和结构特点分类的基本架型( )A)支撑式支架。
B)掩护式支架。
C)支撑掩护式支架。
D)特种支架。
答案:D解析:14.[单选题]用来控制立柱或千斤顶工作方向的阀称为( )，它有单向阀组合式和转阀两种形式。
答案:D解析:15.[单选题]液压支架支护强度计算公式中W=FZ/A，中FZ表示（）A)支架的支护面积B)液压支架的支护强度C)液压支架的工作阻力D)泵站压力答案:C解析:16.[单选题]综采工作面倾角大于( )时，支架要采取防倒. 防滑措施。
(液压支架(柱)修理工)岗位技能竞赛理论考试试题库-真题版
绝密★启用前(液压支架（柱）修理工)岗位技能竞赛理论考试试题库This article contains a large number of test questions, through the exercise of testquestions, to enhance the goal of academic performance.海量题库模拟真考Huge of Questions, Simulation Test(液压支架（柱）修理工)岗位技能竞赛理论考试试题库温馨提示：该题库汇集大量内部真题、解析，并根据题型进行分类，具有很强的实用价值；既可以作为考试练习、突击备考使用，也可以在适当整理后当真题试卷使用。
本文档可根据实际情况进行修改、编辑和打印使用。
第一部分判断题1、互换性是指不同规格的一批零件可以互相替换使用的特性。
（×）2、液压系统的职能符号只能表达元件的作用、原理, 而不能反映元件的结构。
（√）3、所谓金属的机械性能是指金属抵抗外力的能力。
（√）4、伸长率又称延伸率, 即材料试样被拉断前, 标距长度的增加量与原标距长度之百分比。
（×）5、合金结构钢可用于制造齿轮、圆环链和输送机刮板等。
（√）6、灰铸铁牌号HT200中的数字表示抗拉强度的最大值为200N／mm2。
（×）7、小型检修场所常用的可移动的起吊工具, 手动单轨小车和电动葫芦的车轮都是沿着单根工字钢下翼缘行走的。
（√）8、转动百分表的表圈即可调整表面刻线与长指针的相对位置。
（√）9、利用内径百分表测量时要注意表杆的轴线应与被测孔的轴线平行。
（√）10、液体、气体作用在单位面积上的力称为压力。
（×）11、为了防止錾子在手中转动, 錾身常用已轧成六棱形的碳素工具钢锻成。
（×）12、细锉刀可用于锉淬火工件, 但不得锉软金属, 以防锉齿堵塞。
（×）13、ZDl600／7／13型支撑式液压支架的顶梁采用的是分式铰接结构, 其中前梁是由短柱控制的。
液压支架工技师试题题库及答案
液压支架工技师试题题库及答案一、选择题1. 液压支架的工作原理是（A）。
A. 液压传动B. 气压传动C. 机械传动D. 电气传动答案：A2. 下列哪种液体不能用作液压支架的工作介质？（D）A. 液压油B. 乳化液C. 液压脂D. 蒸馏水答案：D3. 液压支架的支架高度调节是通过（B）来实现的。
A. 支撑杆B. 液压缸C. 拉杆D. 弹簧答案：B4. 下列哪个部件不是液压支架的主要组成部分？（C）A. 支撑装置B. 液压系统C. 电气系统D. 控制系统答案：C5. 液压支架的控制系统主要包括（D）。
A. 电磁阀B. 液压阀C. 传感器D. 所有以上选项答案：D二、判断题1. 液压支架的工作介质是液压油，因此液压油的质量对液压支架的性能有很大影响。
（√）2. 液压支架在使用过程中，严禁将液压缸活塞杆完全伸出或缩回，以免损坏密封件。
（√）3. 液压支架的支架高度调节速度与液压系统的流量有关，流量越大，调节速度越快。
（×）4. 在液压支架的维护保养过程中，应定期检查液压系统的密封性能，发现漏油现象应及时处理。
（√）5. 液压支架的控制系统故障排除时，应先检查电气系统，再检查液压系统。
（×）三、简答题1. 简述液压支架的工作原理。
答：液压支架是利用液压传动原理，通过液压缸推动支撑杆，实现支架的升降和推移。
工作过程中，液压泵将工作介质（液压油）压缩，形成高压，通过液压管路输送到液压缸，驱动液压缸活塞运动，从而实现支架的升降和推移。
2. 简述液压支架的维护保养方法。
答：液压支架的维护保养方法如下：（1）定期检查液压系统，确保液压油清洁、无泄漏；（2）检查液压缸、液压阀等液压元件，发现异常及时更换；（3）检查支架的连接件，确保连接牢固；（4）检查电气系统，确保电气线路无破损、短路现象；（5）定期对支架进行清洁、润滑，延长使用寿命。
3. 简述液压支架故障排除的一般步骤。
答：液压支架故障排除的一般步骤如下：（1）观察故障现象，了解故障发生的原因；（2）分析故障原因，确定故障部位；（3）检查故障部位，找出故障点；（4）针对故障点进行维修或更换元件；（5）调试液压支架，确保恢复正常运行。
液压支架工技能大赛试卷A
液压支架工技能大赛试卷A1、常见的顶板事故可分哪几类？答：可分为片帮掉矸、局部冒顶、大面积切顶。
2、煤层产状三要素是什么？答：煤层产状三要素是指煤层的走向、倾向和倾角。
3、整体移溜时，弯曲部分的长度不得小于多少米？答：不得小于15米。
4、支撑掩护式液压支架主要由哪些部件组成？答：由前梁、顶梁、前后立柱、掩护梁、前后连杆、底座及推移装置等部件组成。
5、处理支架压死的措施有哪些？答：加设移架千斤、增大支撑法、挑顶法、松顶松底法。
6、支架要排成一条直线，偏差不超过多少？支架顶梁与顶板平行支设，其最大仰俯角为多少？答：偏差不超过±50mm，最大仰俯角﹤7°。
7、什么是回采工艺？答：采煤工作面各工序所用方法、设备及其在时间、空间上的相互配合。
8、什么是串联通风？答：井下用风地点的回风再次进入其它地点的通风方式。
9、什么是伪顶？答：直接覆盖在煤层之上的一层薄岩层，厚度一般小于0.5米。
10、什么是周期来压？答：工作面初次来压后，随着工作面推进，老顶呈周期性垮落，这种周期11、性垮落给工作面造成的压力叫周期来压。
什么是直接顶？答：覆盖在伪顶或煤层之上由几层岩层组成，随工作面移架（回柱）而垮落的顶板。
12、什么是控顶距？答：指采煤工作面煤壁至切顶线之间的距离。
13、采煤工作面顶板动态监测工作的目的是什么？答：主要目的是掌握顶板动态，提供安全信息，促进生产管理，减少各类事故，实现安全生产。
14、操作液压支架要领概括为“快、匀、够、正、直、稳、严、净”具体为什么？答：快：移架及时、迅速；匀：移架速度要均匀；够：移架步距要符合作业规程规定；正：支架位置要正，不咬架；直：各组支架要排成一条直线；稳：支架刮板输送机要平稳、牢靠；严：顶梁与顶板接触要严密，不留空隙；净：煤、矸煤尘要清理干净。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
羊场湾煤矿液压支架工技能竞赛理论考试卷 （A 卷）出卷： 审核： 考试时间：注意事项：1、答卷前将密封线内的项目填写清楚；2、填写答案必须用蓝色或黑色钢笔，不允许用铅笔或红笔。
3、本试卷共5道大题，满分100分，考试时间70分钟。
一、判断题（每题1分共20分，请在您认为正确的题号后括号内打“√” ，错误的打“×”。
）1、表面粗糙度是指加工表面上具有较小间距和峰谷所组成的微观几何形状特性。
（√）2、国际上大多数国家采用表面粗糙度来评定零件表面的光滑平整程度。
（√）3、ZY3600/25/50型液压支架中“3600”是指支架的初撑力为3600KN.。
（×）4、支架对单位面积顶板提供的工作阻力称为支护强度。
（√）5、掩护式液压支架的缺点是支柱承受横向载荷时较易弯曲。
（×）6、液压传动的缺点是易于发热，损失功率，传动效率较低。
（√）7、支撑式液压支架的优点是液压系统较简单，便于操作维护。
（×）8、按放煤口位置，放顶煤液压支架可分为高位放顶煤液压支架和低位放顶煤液压支架两种。
（×）9、按照溢流能力不同，安全阀可分为小流量安全阀和大流量安全阀。
（×） 10、溢流量大于100L/min 的安全阀属于大流量安全阀。
（√） 11、液控单向锁实际上就是液控单向阀。
（√）12.、液压支架最小宽度与最大宽度的偏差为±50mm 。
（×） 13、电焊条型号E4315中43表示熔敷金属的抗压强度。
（×）14、立柱防尘圈有JF 型橡胶防尘圈和GF 型骨架式防尘圈。
（√）15、液压支架的型式按控制分为液压直接控制、液压先导控制和电液控制。
（√） 16、双伸缩立柱大缸缸径在200mm 以下时，底阀开启压力不得低于4Mpa 。
（√） 17、神华质量标准化规定综采支架要垂直顶底板，歪斜小于±7°。
（×） 18、根据注液方式不同，单体液压支柱分为外注式和内注式两种。
（√） 19、支撑式液压支架又称垛式支架。
（√）20、V 型密封圈大部使用在柱塞上，又称柱塞密封。
（√）二、选择题（每题1分共40分）1、由孔、轴的上下偏差两条直线组成的一个区域称为（ C ）。
A .公差表 B.公差图 C.公差带2、( C )控制阀以滑阀应用最广,其基本图形符号是方框,有几个方框就有几位。
A .压力 B.流量 C.方向3、液压支架常用乳化油的牌号为（ B ）。
A .M5 10 C 、正视图是指物体在（ A ）投影面上的投影。
A.正立B.水平C.侧立 5、设计时给定的尺寸称（ A ）。
A.基本尺寸B.标注尺寸C.实际尺寸6、国际上大多数国家都采用（ C ）来评定零件表面的光滑平整度。
A.表面光滑度 B.表面光滑度 C.表面粗糙度 7、有一圆锥孔，k=1:16；l=48mm ；d=18mm ，则D=（ A ） A.21mm B.20mm C.25m8、材料抵抗其他物体压入其表面的能力叫（ B ）。
A.刚度 B.硬度 C.强度 9、金属淬火的目的是（ C ）。
A.降低硬度，便于切削加工B.获得高硬度的表面层C.提高钢的硬度和耐磨性。
10、综采液压支架要垂直顶底板，歪斜＜ ( B ) 。
A、5°B、±5 °C、±4 °11、标准化规定，支架要排成一条直线，其偏差不得超过（ B ）mmA、±50B、±100C、±15012、已知某液压支架的推拉千斤顶的缸径D=140mm，活塞杆径d=85mm，泵站工作压力P=12Mpa，实际流量Q=160L/min,其活塞杆推力为（ A ）KN。
.117 C13、ZFS4400/16/28型放顶煤液压支架，其中“4400”指支架的（ B ）A.初撑力B.工作阻力C.支护强度14、液压支架检修质量标准规定：构件平面上出现的突起面积不得超过（ A ）。
A.100cm2B. 50cm2C. 10cm215、蕾形圈最高工作压力可达（ C ）Mpa。
A.45cm2B. 50cm2C. 60cm216、液压支架完好标准规定：安全阀定期抽查试验，开启压力不小于（ C ）PH(额定工作压力)。
A.0.6B. 0.8C.17、溢流量小于16L/min的安全阀为小流量安全阀，溢流量大于（ C ）L/min的安全阀为大流量安全阀。
.80 C18、液压支架的最小宽度和最大宽度的偏差为±（ A ）mm。
.30 C19、液压支架做性能试验时，在额定压力下，支架的初撑力不得小于额定初撑力的（ B ）A、80%B、90%C、100% 20、按用途分，液压支架用密封件可分为单向密封件、双向密封件，防尘密封件和（ C ）密封件。
A、蕾形B、Y形C、阀口21、以下那一条不是支撑式液压支架的优点（ C ）。
A、工作阻力大，支护强度高B、结构简单C、受力状况好，不易损坏。
22、立柱缸口采用（ A ）密封件进行密封。
A、蕾形B、Y形C、O形24、综采工作面要及时移架，端面距最大值≤（ C ）mm，前梁接顶严密。
A、300B、200C、 34025、O形密封圈在静止条件下可承受（ C ）Mpa或更高的压力。
A、35B、50C、10026、液压支架橡胶密封件是用天然橡胶、（ A ）橡胶等按一定比例配炼制成的。
A、丁腈B、耐油C、耐热27、液压支架大修后性能试样抽检率为（ A ）。
A、3%B、4%C、5%28、液压传动最基本的技术参数是压力和（ B ）。
A、压强B、流量C、工作介质29、下列哪一个不是液压传动系统中工作液体的作用（ C ）？A、润滑运动零件B、冷却传动系统C、降低压力30、液压千斤顶推力与柱塞面积的关系是：活塞上的推力和活塞的面积成（ A ）。
A、正比B、反比C、线性比例31、液压传动系统中蓄能器的作用是（ B ）。
A、防止损坏液压元件B、缓冲元件C、压力控制元件32、放顶煤液压支架有低位、中位和（ A ）三种。
A、高位B、侧位C、前位33、掩护式支架前、后连杆和底座构成（）A、支架主体结构B、支架主要机构C、四连杆34、活柱镀层损伤主要表现在机械损伤和（）损伤。
A、腐蚀B、放炮C、运输磕碰35、液压支架完好标准规定：侧护板变形不超过10mm，推拉杆弯曲每米不超过（ A ）。
A、20mmB、30mmC、50mm36、液压支架乳化液泵常用（ C ）和五柱塞泵。
A、单柱塞泵B、双柱塞泵C、三柱塞泵37、乳化液泵的工作压力靠（ B ）保证。
A、安全阀B、卸载阀C、溢流阀38、液压支架完好标准规定：活柱和活塞杆无严重变形，用500mm钢尺靠严测量，其间隙不大于（ A ）mm。
A、1mmB、5mmC、10mm39、10、支架的最大支撑高度应小于支架设计最大高度 ( A ) mm。
A、200B、100C、 30040、蓄能器是缓冲元件，为缓和乳化液泵的脉动和储蓄（ C ）而设置。
A、动能B、流量C、液压能三、简答题：（每题5分，共20分）1、四连杆机构的作用是什么？其运动轨迹是什么？答：（1）是支架承受较大的水平力：（2）支架高度变化时，借助四连杆机构的作用，使支架顶梁前端点与煤壁间距离变化较小，有利于顶板管理。
（3）运动轨迹是双纽线近似直线部分2、液压支架用安全阀的基本要求是什么？答：（1）结构简单，动作灵敏，在过载时能及时起到溢流卸载的作用。
（2）卸载时，要求压力波动小，保证立柱工作阻力平稳。
（3）工作压力高，采用乳化液作为工作介质，为保证密封可靠，一般采用软硬密封副。
（4）储存或长期不工作后，开启压力不得有变化。
（5）抗污染能力强。
3、什么是液压支架的初撑力和工作阻力？答：当支架的全部柱活塞腔内的压力都达到泵站额定工作压力是，支架对顶板的支持力称为支架的初撑力。
当支架内所有支柱都达到工作阻力时，支架对顶板的最大支撑力称为支架的工作阻力。
4、立柱活塞基本结构和特点是什么？答：（1）要求活塞组件具有良好的密封性能，耐磨性能及抗冲击和振动性能等。
（2）大部分立柱的活塞直接焊在活柱上，零件少，密封环节少，可靠性高。
（3）个别采用小断面密封件的双伸缩立柱活塞直接在活柱筒上加工而成。
（4）个别立柱采用组装活塞式结构，零件多，增加了密封环节。
四、计算画图题：（每题5分，共10分）1、绘图说明液压支架双立柱基本液压控制回路。
答：液压支架双立柱的基本液压控制回路如图所示。
该回路中设一个液控单向阀、一个安全阀、一个操作阀，用以控制与操作立柱的升、降工作，并保证立柱的闭锁限压特性。
2、已知某液压支架使用浮动活塞千斤顶进行推溜、拉架，其缸径为140mm ，杆径为85mm ，工作压力为32MPa ，试计算其推溜力和拉架力？ 答：（1）推溜力为：P D F 240π==40×142×32=（KN ）P d D F )(221-=π=40×（）×32=(KN)五、论述题：什么是大流量安全阀？其作用及使用方法是怎样？（10分）答： 大流量安全阀是一种溢流量大于100L/min 的安全阀。
他的作用是在工作面顶板来压极强烈时，使立柱活塞腔极速储存的能量迅速释放出来，避免立柱及支架部件的过载损坏。
大流量安全阀与一般安全阀配合使用，在正常周期来压时，一般安全阀动作，保证支架的恒阻性。
当顶板来压极强烈时，大流量安全阀动作，释放立柱产生的大量能量。
因此大流量安全底阀的整定值高于一般安全阀的整定压力。
大流量安全阀一般都直接安装在立柱的顶端。
