母排选用表
高压柜母排设计选型表
高压柜母排设计选型表文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-高压柜母排设计注意事项一、高压柜主母排选型表1.35KV开关柜(主母排如无其它要求，均需搪锡)2.KYN18,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)3.HXGN2-10,XGN15-12开关柜(主母排如无其它要求，均需搪锡)二、高压柜（出线柜）支母排选型表1.KYN61-40.5备注:a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。
b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。
c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。
d.工艺注意：KYN61-40.5系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。
2.KYN28-12备注:a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。
3.KYN18备注：a.触头盒内绝缘夹块需根据静触头宽度调整。
4.XGN2-105. HXGN2-10,XGN15-12三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型四、高压柜接地排选型表备注:我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。
江苏长江电器股份有限公司技术部2006年02月22日。
高压柜母排设计选型表
高压柜母排设计注意事项
一、高压柜主母排选型表
开关柜(主母排如无其它要求，均需搪锡)
,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)
,XGN15-12开关柜(主母排如无其它要求，均需搪锡)
二、高压柜（出线柜）支母排选型表
备注:
a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。
b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的
规格调整。
c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。
d.工艺注意：系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。
备注:
a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。
备注：
a.触头盒内绝缘夹块需根据静触头宽度调整。
5. HXGN2-10,XGN15-12
三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型
四、高压柜接地排选型表
备注:
我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。
江苏长江电器股份有限公司
技术部
2006年02月22日。
母排数据对照表
母排数据对照表
（执行标准GB5585-85GB2040-89）
估算法:
单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方
常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18８=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。
铜导线载流量(35℃)
抽屉柜抽屉导线选用标准
铜排的尺寸及载流量表。
母排选型

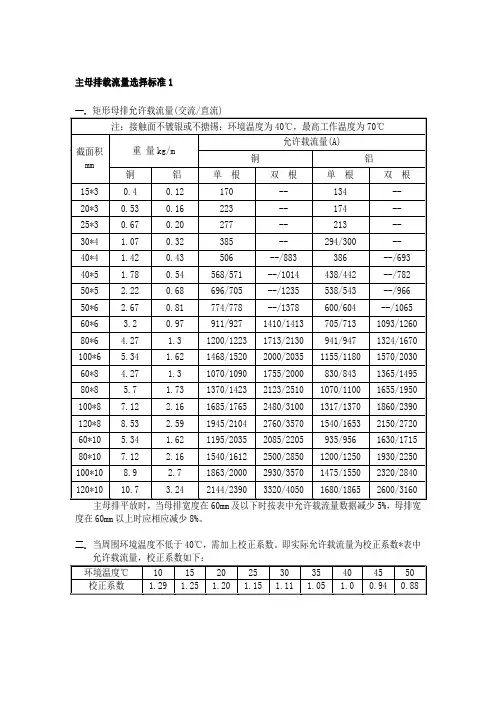

一.矩形母排允许载流量(交流/直流)
注：接触面不镀银或不搪锡：环境温度为40℃，最高工作温度为70℃
截面积mm
重 量kg/m
允许载流量(A)
铜
铝
铜
铝
单根
双根
单根
双根
15*3
0.4
0.12
170
--
134
--
20*3
0.53
0.16
223
--
174
--
25*3
0.67
0.20
277
环境温度℃
10
15
20
25
30
35
40
45
50
校正系数
1.29
1.25
1.20
1.15
1.11
1.05
1.0
0.94
0.88
主母排载流量选择标准2
一.矩形母排允许载流量(交流/直流)
注：接触面镀银或搪锡：环境温度为40℃(铜)/35℃(铝),最高工作温度为85℃
截面积mm
重 量kg/m
允许载流量(A)
--
213
--
30*4
1.07
0.32
385
--
294/300
--
40*4
1.42
0.43
506
--/883
386
--/693
40*5
1.78
0.54
568/571
--/1014
438/442
--/782
50*5
2.22
0.68
696/705
--/1235
538/543
铜排、铜铝复合母排载流量选用表
铜排.铝排.复合铜铝排理论重量及载流量选用表
复合铜铝排能为你降低成本70%，该产品的载流量.电流.温升与同等面积的铜排全部相近。
它克服了铜铝不耐腐蚀的缺点和铜排造价高.比重大.不易安装等缺点。
并已通过国家鉴定，测试合格。
允许载流量（交流～直流）理论重量（kg/m）允许载流量（A）
注：表中的安全载流量，是根据周围温度35摄氏度而定的，最高温度为70度的载流量。
复合铜铝排多根载流量：双根=单根×2-20%
三根=单根×3-33%
绝缘线长期允负荷表（环境温度40摄氏度）A。
母排选用表
铜排选用表
铝排选用表
抽屉式断路器
1.进线柜、联络柜
1.1 母线放排方式：左右翻排，断路器上端头每相1.5米，下端头每相0.5米，不包含水平母线。
1.11三极断路器，单排6米，双排12米。
1.12四极断路器，单排9米，双排18米。
1.13单排时，断路器下端头横排和垂直排为（4+3*柜宽）米，双排乘以2。
2. 母线放排方式:前后翻排，断路器上端头每相1.3米，下端头每相1.5米，伸出柜顶每相0.2米，
2.1三极断路器，单排9米，双排18米。
2.2四极断路器，单排12米，双排24米。
2.3 单个断路器出线：单排6米，（三极断路器）。
2.电容柜
2.1刀开关上下端头3米，横排按柜宽（根据刀开关电流大小），（三极刀开关）。
NT00（1.5米）：TMY-15*3R（套Φ16热缩管）
3.出线柜（GGD）
3.1刀开关
3.1.1三极刀开关上下端头3米。
3.1.2四极刀开关上下端头4米。
66000
3.1.3断路器上桩头横排按柜宽。
3.2每个塑壳断路器上桩头配1.5米（不包括下桩头），（三极断路器）。
3.3刀开关加断路器组合
3.3.1刀开关上端头1.5米，断路器上端头1.5米，（三极刀开关，三极断路器），横排柜宽。
3.3.2刀开关上端头2米，断路器上端头2米，（四极刀开关，四极断路器），横排柜宽。
4.出线柜(GCS、GCK、MNX)
4.1抽屉柜抽屉单元
1~2单元母排抄3米，3~4单元母排抄4米。
4.2柜内排
垂直母线与水平母线的搭接排抄2米
垂直零排抄2.5米
垂直地排抄2米。
高压柜母排设计选型表
高压柜母排设计注意事项
一、高压柜主母排选型表
1.35KV开关柜(主母排如无其它要求，均需搪锡)
2.KYN18,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)
3.HXGN2-10,XGN15-12开关柜(主母排如无其它要求，均需搪锡)
二、高压柜（出线柜）支母排选型表
1.KYN61-40.5
备注:
a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。
b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的
规格调整。
c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。
d.工艺注意：KYN61-40.5系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。
2.KYN28-12
备注:
a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。
3.KYN18
备注：
a.触头盒内绝缘夹块需根据静触头宽度调整。
4.XGN2-10
5. HXGN2-10,XGN15-12
三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型
四、高压柜接地排选型表
备注:
我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。
江苏长江电器股份有限公司
技术部
2006年02月22日。
014-主开关及母线选用表
014-主开关及母线选用表高低压配电设备GDCT-WI-014-2010主开关及母线选用表共4页第1页本公司成套产品母线（母排或电缆）截面积选用原则：用户图纸对母线的规格有特殊要求时，按用户要求选择母线规格，但不低于本公司标准。
用户图纸对母线的规格无要求时，则按《主开关及TMY 铜排选用表》、《TMY 铜排载流截面积选取表》、《电缆载流截面积选取表》规定选用。
无主开关的主回路母线按变压器容量选取；主回路的母线应根据主开关整定电流选取；分支回路的母线应根据分支开关整定电流选取；电流容量可调的支路开关、若没有明确的负荷整定电流，按开关额定电流选取；电流容量不可调的支路开关，按额定电流选取。
表1：主开关及TMY 铜排选用表序号变压器容量(kVA)变压器低压侧额定电流(A)进线断路器类型进线断路器额定电流(A)进线断路器整定电流(A)主回路CT一次电流(A) 主母排规格零排地排测量用计量用1 30 43 MCCB 63 50 50 50 3×203×203×202 50 72 MCCB 100 80 100 75 3×203×203×203 80 115 MCCB 160 125 150 100 3×203×203×204 100 144 MCCB 200 160 200 150 5×203×203×205 125 180 MCCB 250 200 250 200 5×203×203×206 160 231 MCCB 250 250 250 250 3×403×303×207 200 289 MCCB 400 315 400 300 4×403×303×308 250 361 MCCB 400 400 400 400 6×404×404×309 315 455 MCCB 630 500 600 500 6×506×304×4010 400 577 ACB 800 630 800 600 8×406×304×4011 500 722 ACB 1000 800 1000 800 6×606×406×3012 630 910 ACB 1250 1000 1200 1000 6×80或8×608×405×4013 750 1138 ACB 1600 1250 1500 1200 8×806×605×4014 800 1155 ACB 1600 1250 1500 1200 8×806×605×4015 1000 1443 ACB 1600 1600 2000 1500 8×100或10×806×805×4016 1250 1804 ACB 2000 2000 2000 2000 10×1206×806×6017 1600 2309 ACB 2500 2500 2500 2500 2×(8×100) 或2×(10×80)10×1006×8018 2000 2887 ACB 3150 3150 3000 3000 2×(10×120)2×(8×80)8×8019 2500 3608 ACB 4000 4000 4000 4000 3×(10×120)2×(10×100)10×100注：1.表中变压器低压侧的电压为400V；若电压值为其它等级时，应特殊计算。
