高压母排选择
热缩母排10kv

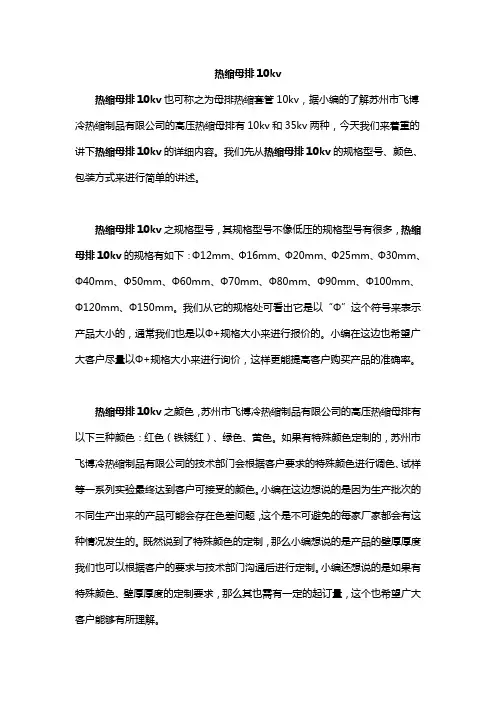

热缩母排10kv热缩母排10kv也可称之为母排热缩套管10kv，据小编的了解苏州市飞博冷热缩制品有限公司的高压热缩母排有10kv和35kv两种，今天我们来着重的讲下热缩母排10kv的详细内容。
我们先从热缩母排10kv的规格型号、颜色、包装方式来进行简单的讲述。
热缩母排10kv之规格型号，其规格型号不像低压的规格型号有很多，热缩母排10kv的规格有如下：Ф12mm、Ф16mm、Ф20mm、Ф25mm、Ф30mm、Ф40mm、Ф50mm、Ф60mm、Ф70mm、Ф80mm、Ф90mm、Ф100mm、Ф120mm、Ф150mm。
我们从它的规格处可看出它是以“Φ”这个符号来表示产品大小的，通常我们也是以Φ+规格大小来进行报价的。
小编在这边也希望广大客户尽量以Φ+规格大小来进行询价，这样更能提高客户购买产品的准确率。
热缩母排10kv之颜色，苏州市飞博冷热缩制品有限公司的高压热缩母排有以下三种颜色：红色（铁锈红）、绿色、黄色。
如果有特殊颜色定制的，苏州市飞博冷热缩制品有限公司的技术部门会根据客户要求的特殊颜色进行调色、试样等一系列实验最终达到客户可接受的颜色。
小编在这边想说的是因为生产批次的不同生产出来的产品可能会存在色差问题，这个是不可避免的每家厂家都会有这种情况发生的。
既然说到了特殊颜色的定制，那么小编想说的是产品的壁厚厚度我们也可以根据客户的要求与技术部门沟通后进行定制。
小编还想说的是如果有特殊颜色、壁厚厚度的定制要求，那么其也需有一定的起订量，这个也希望广大客户能够有所理解。
热缩母排10kv之包装方式，热缩母排10kv的包装方式是每个型号规格都以25米一盘进行包装的，它不像低压热缩管有着不同米数的包装方式。
刚小编说的25米一盘的包装方式是连续热缩母排10kv的包装方式，其还有一种包装方式那就是单米热缩母排10kv，顾名思义就是以一米为1根的形式进行包装。
广大客户可根据自己不同的需求来进行选择与购买。
高压盘柜母排国标
高压盘柜母排国标

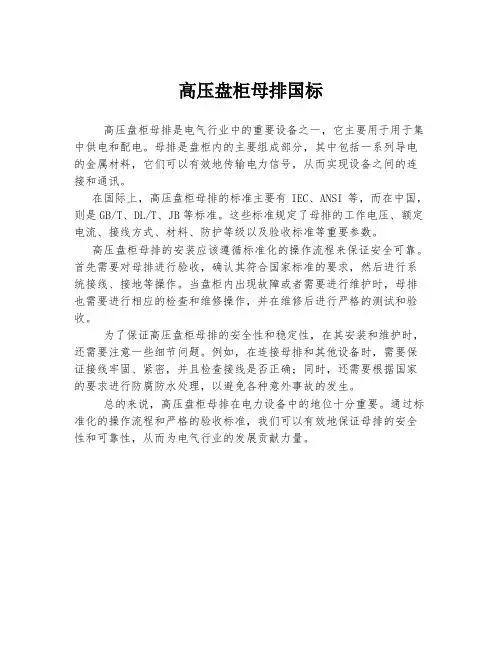

高压盘柜母排是电气行业中的重要设备之一，它主要用于用于集中供电和配电。
母排是盘柜内的主要组成部分，其中包括一系列导电的金属材料，它们可以有效地传输电力信号，从而实现设备之间的连接和通讯。
在国际上，高压盘柜母排的标准主要有IEC、ANSI等，而在中国，则是GB/T、DL/T、JB等标准。
这些标准规定了母排的工作电压、额定电流、接线方式、材料、防护等级以及验收标准等重要参数。
高压盘柜母排的安装应该遵循标准化的操作流程来保证安全可靠。
首先需要对母排进行验收，确认其符合国家标准的要求，然后进行系统接线、接地等操作。
当盘柜内出现故障或者需要进行维护时，母排也需要进行相应的检查和维修操作，并在维修后进行严格的测试和验收。
为了保证高压盘柜母排的安全性和稳定性，在其安装和维护时，还需要注意一些细节问题。
例如，在连接母排和其他设备时，需要保证接线牢固、紧密，并且检查接线是否正确；同时，还需要根据国家的要求进行防腐防水处理，以避免各种意外事故的发生。
总的来说，高压盘柜母排在电力设备中的地位十分重要。
通过标准化的操作流程和严格的验收标准，我们可以有效地保证母排的安全性和可靠性，从而为电气行业的发展贡献力量。
高压柜母排设计选型表
高压柜母排设计注意事项
一、高压柜主母排选型表
开关柜(主母排如无其它要求，均需搪锡)
,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)
,XGN15-12开关柜(主母排如无其它要求，均需搪锡)
二、高压柜（出线柜）支母排选型表
备注:
a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。
b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的
规格调整。
c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。
d.工艺注意：系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。
备注:
a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。
备注：
a.触头盒内绝缘夹块需根据静触头宽度调整。
5. HXGN2-10,XGN15-12
三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型
四、高压柜接地排选型表
备注:
我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。
江苏长江电器股份有限公司
技术部
2006年02月22日。
高低压开关柜母排用量一览表
序号
柜体名称
1
高压柜 上口分支
2
主受柜、计量柜 下口分 支
3 变压器柜 下口分支
Hale Waihona Puke 4 隔离进线柜 下口分支5
PT柜 互感器分支
6
PT手车 分支
7
传感器连接排
8 非组合式避雷器地排
8 非组合式避雷器连线
9
柜体汇流排
10
柜体接地排
11
手车地线
12
接地刀开关地线
13
过门地线
14
高压环网柜
15
低压主母排
16
低压分支排
17
主受柜框架开关
18
馈出柜框架开关
19
电容柜隔离快关
20
抽屉柜搭接排
21
抽屉柜N、PE排
22
抽屉分支排
23
相线汇流排
24
N、PE汇流排
25
变压器连排
26
变压器PE排
规格 图纸容量 图纸容量 图纸容量 图纸容量 TMY-3*20 TMY-3*20 TMY-3*20 TMY-3*25 BVR16²黑 图纸容量 TMY-3*40（可选铜包铝 6*40） 铜编织 25²mm 铜编织 25²mm 铜编织 6²mm 图纸容量 图纸容量 图纸容量 单排/3极 单排/3极 单排/3极 图纸容量 图纸容量 图纸容量 图纸容量 图纸容量 单排/4相 图纸容量
柜宽 柜宽 12
3
备注 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28 高压柜KYN28
变压器容量与母排选型配合表
接地线选择 裸铜绞线 (mm2) 1×35 1×35 1×50 1×50 1×70 1×70 1×95 1×95 1×95 1×120 1×150 1×1出线选择 VV电缆规格(mm2) 3×240+1×120 2(3×150+1×70) 2(3×240+1×120) 3×2(1×185)+(1×185) 3×2(1×240)+1(1×240) 3×2(1×400)+1(1×400) 3×4(1×185)+2(1×185) 3×4(1×240)+2(1×240) 3×4(1×400)+2(1×400) YJV电缆规格(mm2) 3×150+1×70 3×185+1×95 3×300+1×150 2(3×150+1×70） 2(3×185+1×95） 3×2(1×240)+1(1×240) 3×2(1×300)+1(1×300) 3×4(1×150)+2(1×150) 3×4(1×240)+2(1×240) 3×4(1×300)+2(1×300) 铜母线 (mm2) 15×3 15×3 15×3 20×3 20×3 25×3 25×3 30×4 30×4 30×4 40×4 40×4 40×5 变压器低压侧中性点接地线选择 镀锌扁钢 (mm2) 25×4 25×4 40×4 40×4 40×4 40×5 50×5 50×5 50×5 63×5 80×5 100×5 80×8 BV电缆 (mm2) 1×50 1×50 1×70 1×70 1×95 1×120 1×150 1×150 1×150 1×185 VV电缆 (mm2) 1×50 1×50 1×70 1×70 1×95 1×120 1×150 1×150 1×150 1×185 1×240 1×240 1×300
3.6-40.5kV母线选择计算
1.母线定义:母线，也称母排或载流排，是承载电流的一种导体。
在开关设备和控制设备中主要用于汇集、分配和传送电能，连接一次设备。
2 母线的类型户内开关设备和控制设备中，母线按截面分为矩形、圆形、D型、U型等，其中由于同截面的矩形母线较圆形、D型、U型等母线电阻小、散热面大、载流量高等原因，矩形母线在40.5kV及以下电压等级中应用最广泛。
圆形和D型母线由于集肤效应较好，防电晕效果好,也有应用，但连接比较复杂。
U型母线一般用于电流较大、力效应要求高的设备中，如发电机出口开关柜。
其额定电流大，一般达到5000A以上，额定峰值耐受电流(IP)大，一般为50kA以上。
按材质分，可分为铜母线、铝母线、铁母线，其中铜母线由于载流量大，抗腐蚀性能和力效应好，应用最广泛。
铝质母线在电流小、非沿海和非石化系统也有应用。
使用铁母线主要从经济上考虑，主要应用于PT连接线。
按自然状态可分为硬母线和软母线。
软母线主要应用于连接不便可以吸收一些力效应的场所，如断路器内部。
3 母线的载流量3．1母线的载流量的定义：母线的载流量是指母线在规定的条件下能够承载的电流有效值。
说明：规定的条件中主要指标是温度，对于户内开关设备和控制设备来讲是指环境温度上限为40℃，下限为-25℃。
3.2母线布置与载流量之间的关系母线立放时载流量比平放时要高一些，一般当母线平放且宽度小于60㎜时，其载流量为立放时的0.95倍, 宽度大于60㎜时其载流量为立放时的0.92倍，这是由于立放时散热性能要比平放时要好的缘故。
3．3 载流量数值根据母线的材质不同，在同一温度下其载流量也不同。
开关设备和控制设备中主要以矩形铜母线为主矩形铝母线为辅。
其载流量数值一般可根据各种设计手册查到。
笔者根据多年经验，通过对各种手册中母线载流量的统计，总结出立放时母线载流量（交流）的简易计算公式。
40℃时单层矩形铜母线的载流量Id（A）：Id =k（b+8.5）h式中，b为母线厚度（mm）；h为母线宽度（mm）；k为系数（A/mm）。
变压器和母排选择
高压侧连接母线 高压熔断 总出线断 互感器变 器额定电 铜母线（TMY-) 铜母线（TMY-) 路器额定 比 流（A） 规格（mm平 规格（mm平 电流（A) 母线槽（A) 方）25kA 方）31.5kA
变压器抵押侧出线选择
16 20 25 32 40 50 63 80 100 125 160 200 250 3（60*6） 3（60*6） 3（60*6） 3（60*6） 3（60*6） 3（80*8） 3（80*8） 3（80*8） 3（100*8） 3（80*8） 3（80*8） 3（80*8） 3（80*8） 3（80*8） 3（80*8） 3（80*8） 3（80*8） 3(100*8)
250 315 400 500 630 800 1000 1250 1600 2000 2500 3200 4000
300/5 400/5 500/5 650/5 800/5 800/5 1000/5 1500/5 2000/5 2500/5 3000/5 4000/5 5000/5 630 630 800 1000 1250 1600 2000 2500 3000 4000 5000
有效值；短路电流计算以上级系统容量无穷大为计算条件。 √3/0.4/Uk（kA） 2.Ip=2.55Ik （A） 低压侧额定电流=Sr/（√3*Ue）=Se/√3/0.4（A）
变压器低压侧中性点接地线选择 变压器抵押侧出线选择 铜母线（TMY-）规格（mm平方） 铜母线
4（40*4） 4（40*4） 4（40*4） 4（50*5） 4（63*6.3） 3（80*6.3）+1（63*6.3) 3（80*8）+1（63*6.3) 3（100*8）+1（80*6.3) 3（125*10+1（80*8) 3[2（100*10）+1（100*10) 3[2（125*10）+1（125*10) 3[2（125*10）+1（125*10) 3[2（125*10）+1（125*16)
高压柜主母排及分支母排选择规范
1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。
如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。
进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。
联络母线的规格同主母线，根据上述特点。
35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。
对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。
对于主母线为多根时，要考虑分支母线的厚度尽量统一。
根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。
