高层建筑备用柴油发电机房的降噪及尾气除尘
柴油发电机组静音机房的降噪方法
2、采用的消音降噪的措施 和主要材料 机房降噪的吸声部分：房一 般为四周240MM厚的砖墙、 水泥楼板平顶，为降低机房
2014年01月10日
潍坊华全动力机械有限公司
柴油发电机组静音机房的降噪方法
内的噪声，在机房内部墙壁四周与房顶的内壁均需进行 吸声处理，具体如下：
的通风量，通过以上手段预
计降低噪为25-30DBA。
排气噪声是机组的主要噪声
源，采用二只消音器串联进
2014年01月Biblioteka 0日潍坊华全动力机械有限公司
柴油发电机组静音机房的降噪方法
行二次消声，预计可降低TL=30-40DBA，另 一方面排气管道连接须密封性能良好，一部 分噪声通过排烟管排到大气。
为保证机房满足消防要求，机房的照明一律按消防要求 安装照明设施。
经过上述消声、隔声、吸声 等方法后，可做到机房外噪 声污染处1M处噪音不大于65 DBA。
2014年01月10日
潍坊华全动力机械有限公司
柴油发电机组静音机房的降噪方法
二、发电机静音机房通风好坏影响降噪的效果
柴油发电机静音机房的通风好坏是机房消音降噪工程成 功的关键，也是柴油发电机组能否正常工作的前提条件。 在满足降噪效果的同时，必须考虑柴油发电机组对机房 的通风要求，由于柴油发电机组运行时需要大量的新鲜 空气，必须设计能满足要求
潍坊华全动力机械有限公司
柴油发电机组静音机房的降噪方法
降低机房内噪声10-15DBA。
机房的隔声部分：为防止机房内的噪声外传，必须对机 房的门进行密封处理，以用来吸声和隔声，一般单层门 的平均降噪声量为TL=15-20DBA，双层门的平均降噪声 量为TL=25-35DBA、特殊双层门的平均降噪声量可达到 TL=35-45DBA，根据柴油发
柴油发电机房降噪方案图
由 Autodesk 教育版产品制作
UnRegistered
由 Autodesk 教育版产品制作
地面加油管 引至机房内
带阻火 呼吸阀
洗菜间
油箱 油箱 储油间 甲0822
酒店收发室
砖砌踏步 甲1024
隔音门1022 发电机房
甲2024 隔音门2022
机房降噪方案说明:
版本号 数量 比例 机组 A/0 1 1:1 功率
平面示意图
项目 名称
1600KW
第1页 共2页
由 Autodesk 教育版产品制作
1、本方案主要降噪措施: A：进、排风井内安装片式隔声材料。 B：加装消声器。 C：机组下方均匀放置减震胶垫以达到减
震效果。 2、方案中采用水式消烟箱，请预留进排水 接点，如图纸所示区域。 3、机房四壁吸音处理及吸音吊顶。
内排风口 宽2316高2200 底边距地300
现场已有
排风
导 导风 风软 罩连
接
消声器 消声器
墙面吸音处理 送风
甲1024
给水点DN25 距地2000
水式消烟箱 1200*800*1500
排水点DN50 平地
外进风口（三个) 高600，宽度方向全开 上口齐楼板下边
内进风口（两个) 宽1670高1000 底边距地500
现场已有
请预留排烟管国标法兰，
柴发机房降噪工程方案
柴发机房降噪工程方案1. 项目背景柴油发电机是一种重要的备用电力设备，在许多领域都有广泛的应用，如工业生产、商业建筑、医疗机构、农村电网等。
然而，柴油发电机在运行过程中会产生噪音，给周围环境和人员带来不便和影响。
为了保障周围居民的生活质量和环境的安静，降低发电机房噪音对周边环境和人员的影响已成为亟待解决的问题。
2. 目标本项目旨在通过合理的工程设计和科学的技术手段，降低柴油发电机房的噪音水平，保证周围环境的舒适度和安静度，充分满足相关法律法规的要求。
3. 分析与评估3.1 噪音源分析柴油发电机房的噪音主要来自发电机组本身的振动和排气。
在运行时，发电机组会产生振动和轰鸣声，并且排气管道的排气声音也会造成一定的噪音。
3.2 噪音传播路径分析噪音在环境中的传播主要经由空气传导而来，同时也会通过建筑物的传导引入室内。
另外，地面的反射和围栏等结构也会对噪音的传播产生一定的影响。
3.3 环境评估通过对周边环境的调研和评估，发现柴油发电机房的噪音对周围居民、工作人员和环境产生了一定的影响，已经超出了相关法律法规的限制标准。
4. 降噪方案设计4.1 机房隔声处理在机房内部设置吸音板，以减少噪音的反射和传播。
吸音板可以采用临时装置的方式进行固定，也可以选用门、窗等位置进行安装，既不影响机房的正常运行，又能有效降低噪音。
4.2 排气处理采用排气消声器或消音器进行装置，减少排气管道产生的噪音。
消音器的选型应根据发电机组的排气量和排气温度来进行合理选择。
4.3 隔声罩在发电机组周围设置隔声罩，通过声学材料的隔声效果，降低噪音的传导和传播。
同时，隔声罩应考虑到通风和散热等因素，以确保发电机组的正常运行。
4.4 环境隔离通过设置围栏、绿化带等结构隔离，减少噪音对周围环境和人员的影响。
围栏和绿化带可以有效地吸收和反射噪音，减少其传播。
4.5 环境治理通过改善周围环境，提高环境对噪音的承载和耐受能力。
包括对地面的铺装、绿化带的设置以及周围建筑物的改造等。
柴油发电机降噪方案
柴油发电机降噪方案降噪方案主要从以下几个方面进行考虑：1.选择合适的柴油发电机型号。
不同型号的柴油发电机在噪音产生方面存在差异。
在选购柴油发电机时，应选择具有降噪功能的型号，如装有隔音罩、消音器等降噪装置的发电机。
2.合理布局柴油发电机房。
柴油发电机房应位于远离居民区、办公区和噪音敏感区的地方。
合理的布局有助于降低噪音传播的影响。
3.安装隔音罩和消音器。
隔音罩可以有效隔离发电机工作时的噪音，并减少噪音的传播。
消音器则能够减少排气噪音，通过合理调整消音器的结构和材料，使噪音得到有效的降低。
4.加装吸音材料。
在柴油发电机房内，可以选择在墙壁、天花板、地板等位置加装吸音材料，如吸声板、吸音棉等，以吸收和隔离噪音。
5.降低震动噪音。
柴油发电机的震动也会产生噪音。
可以使用减震垫、减震器等降低震动传导的装置，以减少由于震动引起的噪音。
6.做好维护保养工作。
定期对柴油发电机进行维护保养，保证发电机正常运行。
同时，发现噪音源时及时进行维修和更换，以避免发电机出现故障和噪音增加的情况。
7.合理调整柴油发电机的负载。
过高的负载会导致柴油发电机的噪音增加。
根据实际需求合理调整发电机的负载，避免不必要的噪音产生。
在实际应用中，以上降噪方案可以单独或结合使用，以达到最佳降噪效果。
同时，还应根据具体情况和需要，采取其他适当的措施，如改善发电机的运行环境、增加噪音屏障等，以进一步提高降噪效果。
综上所述，柴油发电机降噪方案需要从多个方面进行考虑和实施，包括选择合适的发电机型号、合理布局发电机房、安装降噪装置、加装吸音材料、降低震动噪音、做好维护保养工作、合理调整负载等。
通过采取这些措施，可以有效降低柴油发电机的噪音，改善周围环境和人们的生活质量。
柴油发电机房降噪方案精编版
降噪方案一）噪声源传播途径总体说明噪声的产生非常复杂，噪音按传播途径主要分为结构传声、空气传声及驻波，其中驻波危害最重。
结构传声是指安装在大楼内的发电机、水泵、中央空调主机等设备通过居住大楼的基础结构大梁、承重梁将低频振动的声波传导到远处。
气传声是指低频噪音通过空气直接传播到各处。
驻波是指低频噪音在传播过程中经过多次反射形成驻波，低频噪音在波腹中的振幅最强，对人的健康危害最重。
针对贵单位实际情况需对发电机及墙体做降噪处理，见以下具体分析及方案：二）柴油发电机组噪声的发生及解决方法：根据柴油发电机组的工作原理，其噪声的产生非常复杂，从产生的原因和部位上来分：1、排气噪声；2、机械噪声；3、燃烧噪声；4、冷却风扇和排风噪声；5、进风噪声；6、发电机噪声。
下边分别就这六部分作一说明：1、排气噪声：排气噪声是一种高温、高速的脉动性气流噪声，是发动机噪声中能量最大，成分最多的部分。
比进气噪声及机体辐射的机械噪声要高得多，是发动机总噪声中最主要的组成部分。
它的基频是发动机的发火频率。
排气噪声的主要成分有以下几种：周期性的排烟引起的低频脉动噪声、排烟管道内的气柱共振噪声、汽缸的亥姆霍兹共振噪声、高速气流通过气门间隙及曲折的管道时所产生的噪声、涡流噪声以及排烟系统在管道内压力波激励下所产生的再生噪声等，随气流速度增加，噪声频率显著提高。
2、机械噪声：机械噪声主要是发动机各运动部件在运转过程中受气体压力和运动惯性力的周期变化所引起的震动或相互冲击而产生的，其中最为严重的有以下几种：活塞曲柄连杆机构的噪声、配气机构的噪声、传动齿轮的噪声、不平衡惯性力引起的机械震动及噪声。
柴油发电机组强烈的机械震动可通过地基远距离传播到室外各处，然后再通过地面的辐射形成噪声。
这种结构噪声传播远、衰减少，一旦形成很难隔绝。
3、燃烧噪声：燃烧噪声是柴油在燃烧过程中产生的结构震动和噪声。
在汽缸内燃烧噪声声压级是很高的，但是，发动机结构中大多数零件的钢性较高，其自振频率多处于中高频区域，由于对声波传播频率响应不匹配，因为在低频段很高的汽缸压力级峰值不能顺利地传出，而中高频段的汽缸压力级则相对易于传出。

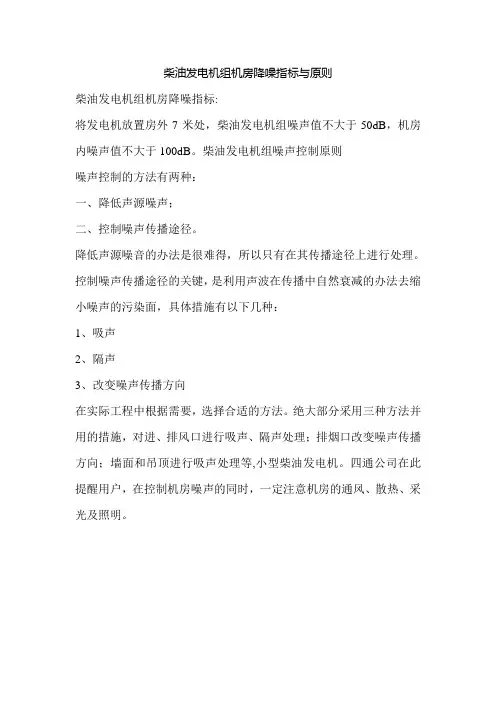

柴油发电机组机房降噪指标与原则
柴油发电机组机房降噪指标与原则
柴油发电机组机房降噪指标:
将发电机放置房外7米处，柴油发电机组噪声值不大于50dB，机房内噪声值不大于100dB。
柴油发电机组噪声控制原则
噪声控制的方法有两种：
一、降低声源噪声；
二、控制噪声传播途径。
降低声源噪音的办法是很难得，所以只有在其传播途径上进行处理。
控制噪声传播途径的关键，是利用声波在传播中自然衰减的办法去缩小噪声的污染面，具体措施有以下几种：
1、吸声
2、隔声
3、改变噪声传播方向
在实际工程中根据需要，选择合适的方法。
绝大部分采用三种方法并用的措施，对进、排风口进行吸声、隔声处理；排烟口改变噪声传播方向；墙面和吊顶进行吸声处理等,小型柴油发电机。
四通公司在此提醒用户，在控制机房噪声的同时，一定注意机房的通风、散热、采光及照明。
柴油发电机房降噪方案
降噪方案一）噪声源传播途径总体说明噪声的产生非常复杂，噪音按传播途径主要分为结构传声、空气传声及驻波，其中驻波危害最重。
结构传声是指安装在大楼内的发电机、水泵、中央空调主机等设备通过居住大楼的基础结构大梁、承重梁将低频振动的声波传导到远处。
气传声是指低频噪音通过空气直接传播到各处。
驻波是指低频噪音在传播过程中经过多次反射形成驻波，低频噪音在波腹中的振幅最强，对人的健康危害最重。
针对贵单位实际情况需对发电机及墙体做降噪处理，见以下具体分析及方案：二）柴油发电机组噪声的发生及解决方法：根据柴油发电机组的工作原理，其噪声的产生非常复杂，从产生的原因和部位上来分：1、排气噪声；2、机械噪声；3、燃烧噪声；4、冷却风扇和排风噪声；5、进风噪声；6、发电机噪声。
下边分别就这六部分作一说明：1、排气噪声：排气噪声是一种高温、高速的脉动性气流噪声，是发动机噪声中能量最大，成分最多的部分。
比进气噪声及机体辐射的机械噪声要高得多，是发动机总噪声中最主要的组成部分。
它的基频是发动机的发火频率。
排气噪声的主要成分有以下几种：周期性的排烟引起的低频脉动噪声、排烟管道内的气柱共振噪声、汽缸的亥姆霍兹共振噪声、高速气流通过气门间隙及曲折的管道时所产生的噪声、涡流噪声以及排烟系统在管道内压力波激励下所产生的再生噪声等，随气流速度增加，噪声频率显著提高。
2、机械噪声：机械噪声主要是发动机各运动部件在运转过程中受气体压力和运动惯性力的周期变化所引起的震动或相互冲击而产生的，其中最为严重的有以下几种：活塞曲柄连杆机构的噪声、配气机构的噪声、传动齿轮的噪声、不平衡惯性力引起的机械震动及噪声。
柴油发电机组强烈的机械震动可通过地基远距离传播到室外各处，然后再通过地面的辐射形成噪声。
这种结构噪声传播远、衰减少，一旦形成很难隔绝。
3、燃烧噪声：燃烧噪声是柴油在燃烧过程中产生的结构震动和噪声。
在汽缸内燃烧噪声声压级是很高的，但是，发动机结构中大多数零件的钢性较高，其自振频率多处于中高频区域，由于对声波传播频率响应不匹配，因为在低频段很高的汽缸压力级峰值不能顺利地传出，而中高频段的汽缸压力级则相对易于传出。
柴油发电机组降低噪音方法
柴油发电机组降低噪音方法柴油发电机组是一种主要用于建筑工地、野外作业和应急电力供应的设备。
它们通常产生较大的噪音，可能对工作人员和周围环境造成不良影响。
因此，降低柴油发电机组的噪音水平非常重要。
本文将介绍几种降低柴油发电机组噪音的方法。
1.选择低噪音发电机组:在购买柴油发电机组时，可选择那些专为降低噪音而设计的低噪音型号。
这些型号通常采用了降噪材料、隔音罩、消音器和减震装置等。
2.适当放置:将柴油发电机组放置在平整的地面上，并确保周围没有共振或共鸣的构件。
可以选择设置固定的金属垫或专用隔振脚来减少振动噪音。
3.安装隔音罩:隔音罩是降低柴油发电机组噪音的有效方法。
它们通常由金属和隔音材料制成，具有良好的隔音效果。
隔音罩应具有良好的密封性能，确保噪音无法逃逸。
5.定期维护:定期检查和维护柴油发电机组，确保它们处于最佳工作状态。
清洁或更换过滤器、减震装置和消音器等部件可以有效减少噪音。
6.使用隔音板:将隔音板安装在柴油发电机组周围的围栏上，可以进一步降低噪音的传播。
隔音板通常由石膏板、聚酯纤维或泡沫板等材料制成。
7.控制负荷:柴油发电机组的负荷控制也可以影响噪音水平。
通过控制负荷的大小和平稳性，可以减少柴油发电机组的噪音。
8.增加距离:增加柴油发电机组与人员、建筑物和其他噪音敏感区域的距离，可以减少噪音的影响。
9.使用隔音耳罩或耳塞:对于那些需要在附近工作的人员，他们可以使用隔音耳罩或耳塞来减少噪音的影响。
总之，要降低柴油发电机组的噪音水平，可以采取一系列的措施。
除了上述提到的方法外，还可以根据具体情况制定一些定制化的噪音控制方案。
重要的是要意识到噪音控制是一个综合性的问题，需要结合多种方法来解决。
同时，定期的维护和保养工作也是持续降低噪音水平的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层建筑备用柴油发电机房的降噪及尾气除尘
摘要：目前，备用柴油发电机越来越多地被用于高层建筑中。
同时，随着国家环保法规的日益完善和严格，也对高层建筑中备用柴油发电机房提出了更高的环保要求。
文章以一工程实例为基础，探讨了高层建筑备用柴油发电机房降噪及尾气除尘的一般方法。
关键词：高层建筑；备用发电机；机房降噪；尾气除尘
中图分类号：TB535文献标识码：A文章编号：1009-2374（2009）13-0094-02
目前，备用柴油发电机越来越多的被使用在高层建筑中，这是由于高层建筑中有消防水泵、防排烟设施、消防电梯、应急照明等消防用电，按照《高层民用建筑设计防火规范》（GB50045-95）9.1.1条规定，一类高层建筑应按一级负荷要求供电，即应有两个回路供电，以提高供电的可靠性。
由于高层建筑一般都位于城市中心区，根据相关的法律法规，备用发电机房的噪音必须达到相关环保标准。
一、工程概述
广州某商住楼地下负一层设一功率为528Kw的柴油发电机组组成应急备用电源，以保证在市电中断时应急设备用电。
按照当地环保要求，须对柴油发电机组产生的噪声及尾气进行综合治理，使其达标。
该项目噪声执行《城市区域环境噪声标准》（GB3096-93）的二类区标准（即昼间≤60dB（A））。
烟色执行广东省地方标准《大气污染物排放限值》（DB44/27-2001）一级标准，即烟色浓度为林格曼0～1级。
二、噪声源分析
本项目采用的备用柴油发电机为大宇DW600型发电机组，额定功率528Kw，设备设计距1米处噪声103dB（A），距7米处排气噪声105dB（A）。
柴油发电机组主要是由柴油机和交流同步发电机组合成。
柴油机与发电机的轴间采用直接联结方式，柴油机的飞轮通过联轴器直接驱动发电机的转子旋转。
其噪声源均是由柴油机产生的，包括以下几个方面：
（一）排气噪声
柴油机的排气噪声是机组的最主要的噪声源。
其噪声级一般均在100dB（A）（A）以上，并通过排烟口直接污染周围环境，它还伴随着高温气体。
排气噪声是由气体受气缸活塞运动时产生的周期性脉动噪声和高速气流经排气口喷出后形成的喷注噪声复合而成。
前者具有明显的低频特性，中、高频也达到相当程度；后者具有连续宽频带频谱特性，其噪声级比前者大得多。
排气噪声级随柴油机功率和转速的增加而提高，而随转速的增值更大。
对于高层建筑，目前，均要求将备用发电机排气口引至楼顶，其长度一般都在几十米以上。
（二）冷却风机噪声
目前，大部分柴油发电机组的冷却方式为闭式水冷，机组备有冷却风扇，装在柴油机前端。
风扇噪声由旋转噪声和湍流噪声构成旋转噪声是由于风扇的叶片周期性地切割空气引起空气的压力脉动产生的以叶片通过频率为基频并伴有高次谐波湍流噪声是由于风扇运动导致的周围空气发生湍流脱体使空气发生扰动形成气体的压缩与稀疏过程而形成的是一个宽频带噪声冷却风扇噪声受转速的影响最大，转速提高一倍可导致其声级增加10-15dB（A）（A）。
（三）机械噪声和燃烧噪声
常见的重要机械噪声源包括活塞撞击、气门冲击、齿轮传动、轴承以及喷油装置的机械振动等。
所有这些内部机械振动会激发柴油机外表面和零件向外辐射噪声。
燃烧噪声是柴油机特有的噪声，它是由无节流的稀混合气在气缸中燃烧时产生的高压形成的。
这两类噪声源的总声功率巨大，隔声性能较好的机房内的噪声级主要是由它们辐射的。
（四）地基的振动和传递
柴油机强烈的机械振动可通过地基远距离传播到室外各处，然后，通过地面再辐射噪声，这种结构传播远、衰减小，一旦形成很难隔绝，会对远距离的边界噪声达标构成威胁。
三、降噪及尾气处理设计
（一）机组隔振
发电机组放在橡胶减振垫及隔震地基上。
橡胶减振垫共8个，20mm厚。
橡胶减振垫针对发电机组的运行重量和振动频率选择，保证隔振效率达到95%以上。
烟管及一次消声器是另一重要的振动源，在烟管与发电机组连接时，采用不锈钢弹弓喉柔性软接，隔开振动的传播途径。
同时固定一次消声器时，通过加装弹簧吊架，消除振动对建筑物的影响。
另外，机组出口采用帆布软接进行减振。
（二）机房的隔声和吸声
对于柴油发电机组的机械等通过辐射的方式传播的噪声，机房的隔声既要密封、隔声量高，又要保证机房内空气的流通。
24以上的砖墙、隔声门、进口消声器等均为必须采用的治理措施。
而机房内吸声对室内平均噪声级只降低4～6dB（A）（A），但可提高组合墙体的隔声量，对降低机组噪声的向外辐射有好处。
本项目机房隔声和吸声的做法如下：
1．隔声墙。
本项目发电机房外墙体采用24cm厚实心砖墙结构，两面批荡严实，根据理论公式，隔声量R=14.5lgmf-26计算，理论隔声量可达50dB（A）。
2．隔声门。
本项目隔声门选用由双层钢板与玻璃纤维组成的复合结构，同时具有隔声和吸声的功能，隔声门内置超细玻璃吸声棉（容重为20Kg/m3），实测隔声量大于40dB（A）。
隔声门兼有防火功能。
3．吸声。
在机房四周及天面，安装由欧文斯科宁厚超细玻璃吸音棉（容重20Kg/m3）+δ0.5mm铝合金穿孔板+轻质龙骨组成的复合吸声结构，有效消除由于反射所形成的混响声，从而降低噪声源的强度。
吸声体厚度为50mm。
（三）进排风及排气消声
为保证降噪效果，发电机房采用全封闭强制进排风消声换气结构设计进风采用2台SF8G-4轴流风机（风量30000m3/h·台）强制进风，将洁净、凉爽的鲜风通过进风防雨百叶引入机房，排风通过机组自带散热风扇进行排风。
柴油发电机机组安装标准。
进排风风道制作蜂窝状阻性消声器，均采用正牌超细玻璃吸音棉、玻璃纤维布、镀锌电焊网制作。
进、排风口均加装铝合金百叶。
消声器长度为2米，每米长度消声量为15dB，消声量可达30dB，控制风口噪声在60dB（A）以下。
在发电机的尾气排放管安装二级抗性消声器，其中：第一级抗性消声器是为，消声量为20-25dB（A）；第二级抗性消声器是采用消声除尘喷淋箱来消除噪声。
排气管与喷淋箱箱体的扩张比为1∶25，消声量为30 dB（A）。
（四）尾气黑度处理
柴油发电机组排出的尾气含有黑烟，同时，出口温度达到478℃。
设计专用烟气处理设备——消声除尘喷淋箱，喷淋箱内为冲击式喷淋复合处理处理发电机烟气，机组尾气高速撞击液面，烟尘微尘在重力和惯性力的作用，被泡沫水液粘附沉降，同时由于水雾和烟尘的相互吸附作用，达到处理烟气的效果，经处理后的烟气由烟管引至室外高空排放，使烟色达到排放要求。
