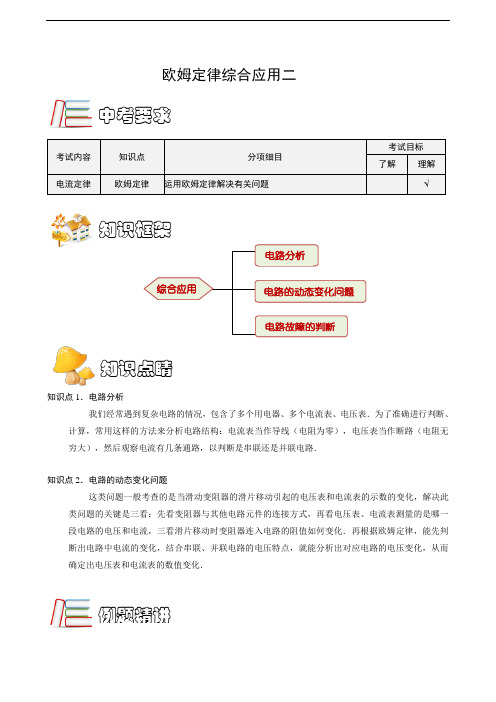

欧姆定律第4讲：欧姆定律的综合应用2(学生版)(A级)

大家看左图，大卡车停在了一件东西上面？大家知道这个东西的名称吗？右边那个，妈妈经常用，每次妈妈做过运动以后，喜欢站在上面，看自己的塑身效果如何．在我们生活中，绝大多数电子称里面，接着一个电流表．它的数字会根据所测的情况发生动态变化，今天将面学习的一个重要知识：动态电路．课前预习知识框架中考要求欧姆定律综合应用2知识点1．电路分析我们经常遇到复杂电路的情况，包含了多个用电器、多个电流表、电压表．为了准确进行判断、计算，常用这样的方法来分析电路结构：电流表当作导线（电阻为零），电压表当作断路（电阻无穷大），然后观察电流有几条通路，以判断是串联还是并联电路．知识点2．电路的动态变化问题这类问题一般考查的是当滑动变阻器的滑片移动引起的电压表和电流表的示数的变化，解决此类问题的关键是三看：先看变阻器与其他电路元件的连接方式，再看电压表、电流表测量的是哪一段电路的电压和电流，三看滑片移动时变阻器连入电路的阻值如何变化．再根据欧姆定律，能先判断出电路中电流的变化，结合串联、并联电路的电压特点，就能分析出对应电路的电压变化，从而确定出电压表和电流表的数值变化．【例1】 如图所示的电路中，电源电压恒定不变，当开关S 闭合时（ ）A ．电压表示数变小，电流表示数变小，灯变暗B ．电压表示数变大，电流表示数变大，灯变亮C ．电压表示数不变，电流表示数不变，灯的亮度不变D ．电压表示数不变，电流表示数变小，灯变暗【例2】 如图所示电路中，电源电压保持不变，闭合开关S 1、S 2，两灯都发光；当把开关S 2断开时，灯泡L 1的亮度及电流表示数的变化情况是（ ） A ．L 1亮度增大，电流表示数不变 B ．L 1亮度不变，电流表示数不变 C ．L 1亮度不变，电流表示数变小 D ．L 1亮度减小，电流表示数变小例题精讲知识点睛【例3】 如图所示的电路中，电源电压恒定不变，当开关S 闭合时（ ）A ．电压表示数变小，电流表示数变小，灯变暗B ．电压表示数变大，电流表示数变大，灯变亮C ．电压表示数不变，电流表示数不变，灯的亮度不变D ．电压表示数不变，电流表示数变小，灯变暗【例4】 如图所示，电源电压不变，开关闭合后，在滑动变阻器的滑片向右滑动的过程中，电压表的读数（ ）A ．变小B ．变大C ．先变小后变大D ．先变大后变小【例5】 如图所示，电源电压保持不变，当滑动变阻器滑片P 向右滑动时，电表示数的变化情况是（ ） A ．电压表V 示数变小 B ．电流表A 1示数变大 C ．电流表A 2示数变大D ．电流表A 1示数变小【例6】 如图所示的电路中，电源电压不变，R0为定值电阻，R 为滑动变阻器，闭合开关后，在滑动变阻器的滑片P 向左移动过程中（ ） A ．电压表V 的示数变大 B ．电流表A 1的示数变大 C ．电流表A 2的示数变小 D ．灯泡的亮度变小【例7】 如图所示的电路，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P向右移动时，电压表V 的示数将 ，电压表V 示数与电流表A 示数的比值将 ，（均选填”变小“、”不变“或”变大“）【例8】 如图所示的电路中，电源两端电压为6V 并保持不变，定值电阻1R 的阻值为10Ω，滑动变阻器2R 的最大阻值为50Ω．当开关S 闭合，滑动变阻器的滑片P 由b 端移到a 端的过程中，下列说法中正确的是（ ） A ．电压表的示数变大，电流表的示数变小 B ．电流表和电压表的示数都不变 C ．电流表的示数变化范围为0.2A~0.6A D ．电压表的示数变化范围为1V~6V【例9】 如图所示的电路中，AB 间电压为10V ，0100ΩR ，滑动变阻器R 的最大阻值也为100Ω，当E 、F 两点间断开时，C 、D 间的电压变化范围是_________；当E 、F 两点间接通时，C 、D 间的电压变化范围是_________．【例10】 在如图所示的电路中，闭合开关S ，让开关S 1和S 2断开，调节滑动变阻器的滑片P 使其位于变阻器的最左端口处，此时灯泡L 恰好正常发光，电流表A 和电压表V 均有示数．已知变阻器的总电阻大于灯泡L 的电阻，以下判断正确的是（ ）A ．若保持S 1和S 2断开，让P 缓慢向右滑动，灯泡L 有可能被烧毁B ．若保持P 在a 处不动，S 1仍断开，闭合S 2后，A 表和V 表示数均不变C ．若保持P 在a 处不动，S 1仍断开，闭合S 2后，A 表和V 表示数将变大D ．若保持S 2断开，将P 移至变阻器最右端b ，再闭合S 1后，A 表和V 表均仍有示数【例11】 如图所示电路，电源两端电压不变，R 为定值电阻．开关S 闭合后，在滑动变阻器的滑片P 由A向B 移动的过程中，下列判断正确的是（ ）A ．电流表的示数变小B ．电压表V 1的示数变小C ．电压表V 2的示数变小D ．电压表V 2示数与电流表示数的比值变大【例12】 如图所示的电路中，电源电压不变，当滑动变阻器的滑片从A滑向B 的过程中，下列说法正确的是（ ） A ．电压表2V 的示数不变，小灯泡亮度不变 B ．电压表2V 的示数变小，小灯泡亮度变暗 C ．电压表1V 的示数变小，电流表A 的示数变小 D ．电压表1V 的示数变大，电压表A 的示数变大【例13】 如图所示，电源电压不变，滑动变阻器滑片P 向b 端滑动时，A 表与V表的示数变化情况是（ ） A ．A 表示数变小，V 表示数不变 B ．A 表示数变大，V 表示数变大 C ．A 表示数变小，V 表示数变大 D ．A 表示数不变，V 表示数变小【例14】 如图所示的电路中，当1S ，2S 均闭合时，为了使电流表、电压表的示数均减小，下列操作可行的是（ ） A ．断开断开1S ，滑片向左移 B ．保持P 不动，使2S 由闭合到断开 C ．断开2S ，滑片向右移动D ．保持P 不动，使1S 由闭合到断开【例15】 如图所示，电源电压不变，闭合开关S 后，滑动变阻器滑片自a 向b移动的过程中（ ）A ．电压表1V 示数变大，2V 示数变大，电流表A 示数变大B ．电压表1V 示数不变，2V 示数变大，电流表A 示数变小C ．电压表1V 示数不变，2V 示数变小，电流表A 示数变大D ．电压表1V 示数变小，2V 示数变大，电流表A 示数变小【课1】 如图是大型电子地磅的电路图，当称重物时，在压力作用下滑片P 向下端滑动，变阻器连入电路的电阻 ，电流表的示数 ．（选填“变大”“变小”或“不变”）这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．【课2】 小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小．其中R 是滑动变阻器，R 是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值 ，压力表示数 （选填“变大”、“变小”或“不变”）．【课3】 小明观察了市场上的测重仪后，设计了如图四个电路（R 是定值电阻，R 1是滑动变阻器）．可以课堂检测测量人体重的电路是（ ）A BC D【课4】 重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（ ） A ．称重表相当于一个电压表 B ．电路中的R 1是没有作用的 C ．当车辆越重时，称重表的示数越小 D ．当车辆越重时，称重表的示数越大【课5】 如图所示的两个电路中，电源电压相等且保持不变．闭合开关S ，当滑动变阻器的滑片P 都向右移动时，灯泡1L 和2L 的亮度变化情况是（ ）A ．1L 变暗、2L 亮度不变B ．1L 、2L 都变亮C ．1L 变亮、2L 变暗D ．1L 、2L 都变暗【课6】 如图所示电路，灯1L 、2L 的额定电压分别为2V 、10V ，1S 闭合，2S 断开，滑动变阻器滑片置于中点位置时，两灯均正常发光，2S 闭合后，移动变阻器滑片使2L 仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是（ ）A ．滑片在中点右侧，电流表示数变小B ．滑片在中点左侧，电流表示数变大C ．滑片在中点右侧，电流表示数不变D ．滑片在中点左侧，电流表示数不变【课7】 在如图所示的电路中，电源电压不变．闭合开关S ，滑动变阻器的滑片P 向右移动时，下列判断正确的是（ ）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数不变C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数不变【课8】如图所示电路，闭合后滑动变阻器的滑片向左移动，以下说法正确的是（）A．A示数变大，V示数变小B．A示数变大，V示数变大C．A示数变小，V示数变小D．A示数变小，V示数变大【课9】如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（）A．灯泡L1亮度不变、L2变亮B．电流表示数变小，电压表示数不变C．电流表示数不变，电压表示数变大D．电流表、电压表示数均不变闭合，当S2由1掷到2，电流表和电压表的示数变【课10】如图所示，开关S化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数不变D．电流表示数不变，电压表示数变小、电流表、电压表、开关和电源连接成如图【课11】将光敏电阻R、定值电阻R所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大【课12】在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）A ．电流表A 、电压表V 1示数都减小，电压表V 2示数增大B ．电流表A 、电压表V 1示数都变大，电压表V 2示数变小C ．电流表A 的示数减小，两电压表示数不变D ．三个电表的示数都不变知识点3．电路故障的判断电路出现故障一般有两种情况：（1）发生短路（2）发生断路．而在每种情况下，电压表的示数都有可能是零或有较大示数（接近电源电压），具体分析如下表：知识点睛【例1】 如图所示的电路，已知电源电压为6V ，现因电路发生故障，某实验者用电压表进行检查，测得a 、b 两点间的电压为U 1=0；b 、c 两点间电压U 2=6V ；c 、d 两点间的电压U 3=0．再测得a 、c 两点间的电压和b 、c 两点间电压完全相同，据此，他作出下列判断，你认为正确的是（ ） A ．R 1发生了断路，R 3发生了短路，只有R 2完好 B ．R 1发生了短路，R 3发生了断路，只有R 2完好 C ．R 1发生了短路，R 2发生了断路，只有R 3完好 D ．R 3发生了短路，R 2发生了短路，只有R 1完好【例2】 如图所示，闭合开关，两个灯都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ ） A ．电流表坏了或未接好B ．从a 经过1L 到b 的电路中有断路C ．2L 灯丝烧断或灯座未接通D ．电流表和1L 、2L 都坏了【例3】 某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V ．他按电路图正确连接好实验电路，并检查各元件完好．然后闭合开关S ，发现灯泡很亮，且电压表的读数为4.5V ．造成该现象的原因为是 ．【例4】 图甲所示是某同学连接好的测量小灯泡电阻的电路．闭合开关，灯1E 不亮，两电表示数均为零．该同学用图乙中检测灯2E 检测电路．2E 的两根接线分别接在B N 、两点，仅2E 亮，两电表示数均为零；分别接在A C 、两点，12E E 、均亮，电流表示数为零，电压表示数不为零；分别接在M N 、两例题精讲L 2L 1abA V点，12E E 、均不亮，两电表示数均为零．由以上检测中观察到的现象判断出电路故障可能是（ ） A ．滑动变阻器短路 B ．从M 经开关至N 间有断路 C ．导线CD 断路，电流表短路 D ．滑动变阻器断路，电流表短路【例5】 在图所示的电路中，闭合开关后，两灯都不亮．（1）用电压表查找故障：如果G H 、两端有电压，且接近A B 、两端的电压，那么故障是 ；如果E F 、两端无电压，而E G 、两端有电压，那么故障是 ．（2）用电流表查找故障：如果电流表并联在E F 、两端时，1L 发光，那么故障是 ；如果电流表分别并联在E F 、和G H 、两端时，电流表均无示数，而并联在C D 、两端时，两灯都发光，那么故障是（3）用导线查找故障：如果用完好的导线一端与B 接线柱相连，而另一端分别与C D E 、、相接触，当接触到E 接线柱时，1L 发光，而2L 不发光，那么故障是 ．【例6】 在图所示的电路中，小灯泡1L 和2L 的正常工作电压均为2.5V ，当闭合开关1S 和2S 后，发现两灯都不亮．（1）用电压表来查找故障，若发现A B 、间和A C 、间的电压均为2.7V ，而A E 、间电压为零，则可判断一定发生断路的电路是 部分，可能发生断路的是 间的电路（以上答案均选用图中字母表示）．（2）用电流表来查找故障，将电流表正、负接线柱分别与F E 、两端同时迅速接触，若发现有大电流通过电流表，则对图中所示的电路最多可作出哪几个判断? ．【课1】 某同学在做实验时，当他把图中所示电路的电键K 闭合时，电流表无读数，于是他把电压表接到电源两端检查，电压表读数是6V ，若把这一电压表接在定值电阻R 0两端，则读数为零．若把电压表接在灯泡L 两端，读数也为零，若把电压表接在电流表两端，读数为6V ，已知导线和电键都是良好的，因此可以判定（ ） A ．电源没有电 B ．电流表没有接通 C ．R 0处发生断路 D ．灯泡L 的灯丝已断课堂检测【课2】 如图所示电路，开关S 闭合后，若L 1灯丝突然烧断，会发生的现象是（ ）A ．L 1、L 2、L 3均熄灭，电压表、电流表示数均为零B ．L 1、L 2均熄灭，L 3仍然发光，电压表、电流表示数均变大C ．除L 1灯不亮外，其余一切照旧，无任何其它变化D ．L 1、L 2、L 3均熄灭，电压表示数变大，电流表示数几乎为零【课3】 在电学实验中遇到断路，常常用电压表来检测．某同学连接如图所求的电路，开关闭合后，电灯不亮，安培表无显示，这时用电压表测得a 、b 两点间和b 、c 两点间的电压均为零，而a 、d 间和b 、d 间的电压均不为零，这说明（ ） A ．电源接线柱接触不良 B ．开关的触片或接线柱接触不良 C ．电流表接线柱接触不良 D ．灯泡灯丝断了或灯座接触不良【课4】 如图所示电路中，当电键S 闭合时，1L 和2L 均不亮，某同学用一根导线去查找电路的故障，他将导线并接在1L 两端时，发现灯2L 亮，灯1L 不亮，然后并接在2L 两端时，发现两灯均不亮．由此可判断（ ）A ．灯1L 断路B ．灯1L 短路C ．灯2L 断路D ．灯2L 短路【课5】 某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）A ．若电流表无示数，电压表有示数，则1R 短路B ．若电流表无示数，电压表无示数，则2R 断路C ．若电流表有示数，电压表有示数，则1R 断路D ．若电流表有示数，电压表无示数，则2R 短路知识点1．电路分析总结复习d知识点2．电路的动态变化问题 知识点3．电路故障的判断【作业1】在下图所示的电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将 （填“变大”、“变小”或“不变”），电压表V 与电压表2V 示数的差值跟电压表1V 示数的比值 （填“大于1”、“小于1”或“等于1”）．【作业2】（多远）在图所示的电路中，电源电压保持不变．闭合开关S ，当滑动变阻器的滑片P 向右移动时，下列判断正确的是 A ．电流表A 的示数变小B ．电压表V 与电压表2V 示数的差值跟电压表1V 示数的比值等于1C ．电压表2V 的示数变小D ．电压表V 的示数等于电压表1V 与2V 的示数之和【作业3】如图所示电路，电源两端电压保持不变．闭合电键S ，当滑动变阻器的滑片P 向左移动时，下列说法正确的是（ ） A ．电流表1A 示数变大 B ．电压表V 的示数将变大 C ．电流表A 与1A 的示数之差不变 D ．电压表V 与电流表A 的示数比不变【作业4】（多远）下图是某种光电计数器的原理示意图，其中1R 的电阻值随着光照亮度的增大而减小，2R 为定值电阻．工件随传送带运动，使光源的光线间歇地照射1R ，A B 、两点间的信号处理系统每获得高电压时计数一次．下列说法正确的是（ ）课后作业A．光线照射R时，信号处理系统计数1B．光线照射R时，信号处理系统不计数1C．工件挡住光线，使R两端的电压变小1D．工件挡住光线，使R两端的电压变大1【作业5】如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（）A．电流表A示数为零，电路R短路B．电流表A示数为零，灯L断路C．电压表V2示数为零，电阻R短路D．电压表V2示数为零，灯L断路【作业6】在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干．在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是（）A．电流表有读数，电压表的读数几乎为零B．电压表将被烧坏C．电压表有读数，电流表的读数几乎为零D．电流表将被烧坏【作业7】如图甲所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P从最右端滑到最左端，电压表示数随电流变化的图像如图乙所示，则滑动变阻器的最大阻值为Ω．【作业8】在图所示的电路中，当滑动变阻器的滑片向左移动时，各电表的示数如何变化?【作业9】在图所示电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，各电表的示数如何变化?【作业10】在图所示的电路中，电源电压不变，当闭合开关S后，滑动变阻器的滑片P由上向下移动时，两电表的示数都要发生变化，则电压表示数的变化量与电流表示数的变化量的比值将（）A．增大B．减小C．不变D．不能确定【作业11】如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动．电表的变化情况是（）A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大【作业12】图所示四个电路的电源电压相等且不变，电阻R1的阻值大于R2的阻值．开关断开时与开关闭合时相比，电流表示数的变化量最大的电路是（）【作业13】如图所示的电路中，R 1、R 2均为定值电阻，电源电压不变，闭合开关S 1、S 2，两电表均有示数．若断开开关S 2，则（ ）A ．电流表的示数变大，电压表的示数变小B ．电流表的示数变小，电压表的示数变大C ．电流表和电压表的示数都变小D ．电流表和电压表的示数都变大【演兵1】（2011.昌平一模）图6所示的电路中，电源两端的电压保持不变。
