全厂电缆线路施工方案
电厂电缆线路施工施工方案
电厂电缆线路施工方案在电厂的建设和维护过程中，电缆线路的施工方案至关重要。
电厂的正常运行和安全稳定性与电缆线路的布设和施工密不可分。
本文将针对电厂电缆线路施工提出一系列方案，以确保施工过程顺利、安全、高效。
一、电缆线路施工前的准备工作1. 线路规划在施工之前，需要进行详细的线路规划。
包括线路走向、长度、敷设方式等。
根据电缆线路的功率需求、承载能力等因素，确定适合的规划方案。
2. 材料准备提前准备好所需的电缆、电缆管道等材料。
确保材料质量符合要求，以保证线路施工的顺利进行。
3. 现场勘察在施工前对施工现场进行勘察，了解地形地貌、周围环境等情况。
根据勘察结果调整施工方案，确保施工的顺利进行。
二、电缆线路施工方案1. 敷设方式根据实际情况选择合适的电缆敷设方式，包括地下埋设、架空敷设等。
选用合适的敷设方式能够降低线路运行故障率，提高线路的可靠性。
2. 施工工序（1）清理施工现场，确保施工区域无障碍物，保障施工人员安全。
（2）进行海绵隧道开挖，为电缆敷设提供通道。
（3）进行电缆敷设，注意电缆的起讫点及过弯处的处理，避免损坏电缆。
（4）进行电缆沟的封闭，保护敷设的电缆，防止外界因素对电缆的影响。
3. 特殊情况处理在施工过程中，可能会遇到各种特殊情况，如地下管道、地形险要等。
需要根据实际情况调整施工方案，做好应对措施，保证施工的顺利进行。
三、施工质量控制1. 检测验收在电缆线路施工完成后，需要进行验收工作。
对敷设的电缆进行检测，确保电缆的质量符合要求。
2. 施工记录在施工过程中及时记录相关数据，包括施工人员、施工时间、材料消耗情况等。
建立施工档案，为今后的运维管理提供依据。
结语电厂电缆线路施工方案的制定和实施对于电厂的正常运行和安全性至关重要。
通过合理规划、精心施工，能够保障电缆线路的质量和可靠性。
希望本文提出的电缆线路施工方案能够为电厂电缆线路的建设和维护提供参考，确保电厂的安全稳定运行。
电缆线路施工施工方案
XXXX项目XXXXXXXXXXXXXX项目配套电气热控工程电缆线路施工工程施工方案编制：审核：批准：XXXX有限公司2021年6月目录1、项目工程概况及工程量 (2)2、项目作业进度的安排 (2)3、作业准备工作及条件 (2)3.1、作业人员的质量 (2)3.2、作业机械、工具、仪器、仪表的要求 (2)4、作业程序及作业方法 (3)5、作业的质量要求及施工验收标准规范 (10)6、针对施工安全、环境条件，提出安全防护和文明施工标准及措施 (13)7、提出出现危险及紧急情况时具有针对性的预防与应急措施 (15)8、施工危险因素和环境因素辨识及控制对策表 (16)1、项目工程概况及工程量1.1工程概况：本工程为XXXX项目配套电气热控工程。
为了使安装达到优良施工工艺水平，保证施工质量、进度和施工作业人员的安全，特编制施工方案。
1.2工程量本次施工方案涉及的主要工程量包含综合楼，泵房，1#吸收塔及除湿，2#吸收塔及除湿，区域系统内的电气电缆管配置及敷设、电缆桥架安装、电缆敷设、电力电缆终端头制作安装、控制电缆终端头制作安装和电缆防火与阻燃的相关施工工作。
1.3编制依据山东国舜建设集团有限公司设计的相关电缆敷设布置施工图纸。
《电气装置安装工程电缆线路施工及验收规范》GB50168-2006 《火电厂烟气脱硫工程施工质量验收及评定规程》DLT5417-2009 《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17-2018 《电力工程电缆防火封堵施工工艺导则》DL/T 5707-2014 《火电工程达标投产验收规程》DL 5277—2012 《电力建设安全工作规程》DL 5009.1-2014 《质量、职业健康安全与环境管理质量保证手册》2、项目作业进度的安排2021年06月——2021年09月3、作业准备工作及条件3.1 施工前的人员准备3.1.1施工人员已经经过安全教育、身体检查，并经过安全知识考试合格，具备上岗条件；特种作业人员需获得有关部门认证的从业资格证书，并上报监理审查备案。
电缆线路施工方案

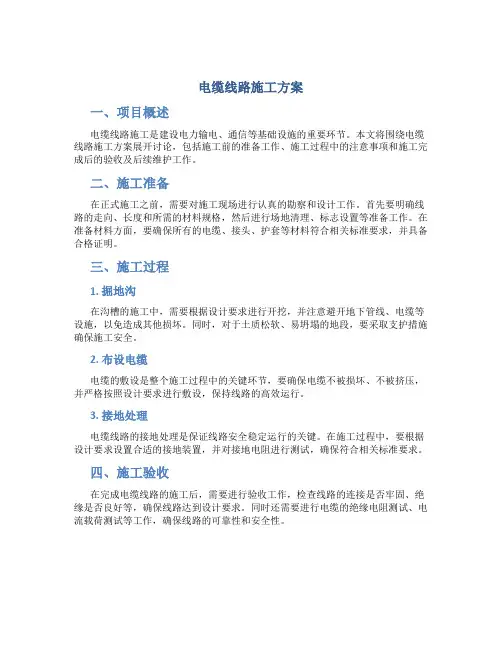

电缆线路施工方案一、项目概述电缆线路施工是建设电力输电、通信等基础设施的重要环节。
本文将围绕电缆线路施工方案展开讨论，包括施工前的准备工作、施工过程中的注意事项和施工完成后的验收及后续维护工作。
二、施工准备在正式施工之前，需要对施工现场进行认真的勘察和设计工作。
首先要明确线路的走向、长度和所需的材料规格，然后进行场地清理、标志设置等准备工作。
在准备材料方面，要确保所有的电缆、接头、护套等材料符合相关标准要求，并具备合格证明。
三、施工过程1. 掘地沟在沟槽的施工中，需要根据设计要求进行开挖，并注意避开地下管线、电缆等设施，以免造成其他损坏。
同时，对于土质松软、易坍塌的地段，要采取支护措施确保施工安全。
2. 布设电缆电缆的敷设是整个施工过程中的关键环节，要确保电缆不被损坏、不被挤压，并严格按照设计要求进行敷设，保持线路的高效运行。
3. 接地处理电缆线路的接地处理是保证线路安全稳定运行的关键。
在施工过程中，要根据设计要求设置合适的接地装置，并对接地电阻进行测试，确保符合相关标准要求。
四、施工验收在完成电缆线路的施工后，需要进行验收工作，检查线路的连接是否牢固、绝缘是否良好等，确保线路达到设计要求。
同时还需要进行电缆的绝缘电阻测试、电流载荷测试等工作，确保线路的可靠性和安全性。
五、后续维护电缆线路施工完成后，还需要进行定期的巡检和维护工作，发现问题及时处理，确保线路长期稳定运行。
同时还要定期进行绝缘电阻测试、接地测试等工作，保证线路的安全性。
结语电缆线路施工是一个细致而技术含量较高的工程，只有认真做好施工前的准备、严格按照设计要求进行施工、并做好验收和维护工作，才能保证线路的安全稳定运行。
希望本文提供的施工方案可以对电缆线路施工工作提供一定的参考借鉴。
全厂电缆线路施工施工方案
全厂电缆线路施工施工方案一、引言电缆线路是现代工业中不可或缺的重要组成部分。
对于一个厂区来说，稳定可靠的电力供应是生产运行的基础。
而电缆线路的施工方案则是保证电力供应能够顺利进行的关键所在。
本文将介绍全厂电缆线路施工的方案，以确保施工过程中的安全可靠性和高效性。
二、施工准备1. 施工前的准备工作在开始电缆线路施工之前，必须进行详细的准备工作，包括但不限于：- 规划和设计：根据厂区的特点和需求，制定电缆线路的规划和设计方案，明确电缆的走向、容量和型号等。
- 采购和验收：根据设计方案，采购符合要求的电缆材料。
在验收环节中，要确保电缆的质量符合标准，避免使用次品或假冒伪劣产品。
- 施工人员培训：对于负责电缆线路施工的工作人员进行必要的培训，包括施工工艺、安全操作规范等内容。
2. 安全措施施工过程中，安全是首要考虑的因素。
为了保障施工人员的安全，必须采取以下措施：- 工作许可证：在施工之前，需要办理相应的工作许可证，明确施工范围、施工时限和安全要求等。
- 安全防护：施工现场必须设置明显的安全警示标志，并配备合适的防护设施，以确保施工人员的人身安全。
- 通风和排水：电缆线路施工通常需要进行切割、焊接等操作，必须确保施工现场有良好的通风和排水条件，避免产生有害气体和液体积聚。
三、施工流程1. 输电线路敷设首先，根据设计方案确定电缆线路的敷设路径。
在敷设过程中，需要注意以下几点：- 清理施工现场：清理施工现场，包括清除杂物和障碍物，确保敷设线路的通畅。
- 下沟施工：根据设计要求，在地面上挖沟槽，将电缆线路放置其中，并按照要求进行固定和保护。
- 压接和接地处理：在线路的连接点处进行压接和接地处理，确保电缆的连接和接地可靠。
2. 配电箱安装配电箱是电缆线路的关键组成部分之一，负责将电能分配到不同的用电设备中。
配电箱的安装流程如下：- 将配电箱安装在预定位置，确保其稳固可靠。
- 进行电缆的连接，确保电能能够顺利传输。
全厂电缆线路施工方案
中煤陕西榆横化工项目热动力装置EPC工程施工方案目录1、工程概况及工作量 02、编制依据 (1)3、施工前准备及作业条件 (1)4、施工进度安排 (3)5、施工方法 (3)6、工程涉及强制性条文 (13)7、职业健康安全与环境保证措施与文明施工要求 (13)8、附录 (16)中煤陕西榆横化工项目热动力装置EPC工程施工方案1、工程概况及工作量1。
1工程概况中煤榆横煤化学工业区位于榆林市横山县，毛乌素沙漠南缘，北接榆阳区,东连米脂县，东南、西南分别与子洲、靖边相连，南连延安子长；西北接内蒙古乌审旗.中煤陕西甲醇及综合利用项目热动力站一期建设8台480t/h高温高压循环流化床锅炉、4台100MW高温高压直接空冷抽汽凝汽式汽轮发电机和4台100MW发电机。
项目分一期I和一期II两步实施，每步4炉2机。
本作业指导书仅包括一期Ⅰ工程II标段的全厂电缆线路施工。
1.2工作量2、编制依据1、东北电力设计院相关施工图纸；2、《电气装置安装工程质量检验及评定规程第5部分:电缆线路施工质量检验》DL/T 5161.5—2002；3、《电气装置安装工程电缆线路施工及验收规范》GB 50168—2006；4、《电气装置安装工程接地装置施工及验收规范》 GB 50169—2006；5、《电力建设安全健康与环境管理工作规定》国家电网工[2003]168号6、《电力建设安全工作规程》（第1部分：火力发电厂)DL5009、1—20027、《火电施工质量检验及评定标准》-1998版8、《火电建设工程施工工艺示范手册》电气及仪控(I）9、《工程建设标准强制性条文》(电力工程部分）2006年版10、《安全健康与环境管理制度汇编》A版11、电力建设工程安全技术质量规范3、施工前准备及作业条件3。
1 施工前准备3。
1.1 作业人员的资格要求、劳动力组织1、施工人员必须具备技术等级合格证方可上岗，辅助工在上岗前需进行针对性的技术安全培训。
电缆线路施工方案详解
电缆线路施工方案详解一、施工前的准备工作1.技术准备：包括电缆线路的设计、规划和可行性研究等。
确定施工的具体要求和技术指标。
2.材料准备：选购合适的电缆、电缆附件以及施工所需的辅助材料。
3.工程准备：包括施工现场的选择、环境整治和设备布置等。
二、施工工序及方法1.勘测定线：确定电缆线路的走向和轨迹，并在施工现场作标示。
2.地质勘探：进行地质勘探，确定地质状况和土壤情况，为后续的施工工序提供依据。
3.开挖槽道：根据电缆线路的规划和设计，开挖适当的槽道以便安装电缆。
4.敷设电缆：将电缆按照规定的方式敷设在槽道中。
5.接头制作：根据电缆的具体要求和设计要求，制作电缆的接头。
6.敷设保护层：在电缆的周围敷设保护层，以保护电缆不受外界的损害。
7.高压试验：对安装好的电缆进行高压试验，以确保电缆的质量和绝缘性能。
8.工程验收：完成施工后，进行工程验收，确保施工质量符合设计标准。
三、施工中的安全措施1.安全警示标识：在施工现场设置合适的安全警示标识，提醒施工人员注意安全。
2.安全悬崖：对悬崖和深水等危险地点进行设置合适的防护措施。
3.防火措施：使用易燃气体进行施工时，要加强防火措施，确保施工安全。
4.安全着装：施工人员要佩戴合适的安全帽、工作服和防护鞋等安全装备。
5.施工期间的交通管制：在施工现场周围设置合适的交通管制措施，确保施工区域安全。
四、施工质量控制1.管控施工质量：设立专门的施工质量控制小组，对施工过程中的工序进行监督和管理。
2.施工过程的监测：对施工过程中的关键环节进行监测和把控，及时发现和纠正问题。
3.材料质量控制：对所使用的电缆、附件和辅助材料进行质量检验，确保符合要求。
4.施工中的质量检验：对施工过程中的各个环节进行质量检验，确保施工质量符合标准。
五、施工后的维护和管理1.运行检测：对电缆线路进行定期的运行检测，在出现问题时及时处理。
2.定期维护：进行定期的维护和检修工作，确保电缆线路的正常运行。
电缆线路安装施工方案
电缆线路安装施工方案一、项目概述二、施工准备1.资料准备：收集并复核相关的施工图纸、规范及技术文件等。
2.材料准备：根据施工图纸明确所需材料种类和数量，并保证材料的质量和供应。
3.器材准备：准备各类施工所需的器材，如挖掘机、电动起重机、电焊机等。
4.人员准备：组织专业的施工人员，并确保其具备相关的证书和经验。
三、施工步骤1.现场勘测：根据设计要求，进行现场勘测，确定线路的敷设路径和安装方式。
2.桥架搭设：在需要时搭建电缆桥架，确保桥架的坚固、平整。
3.掘沟开挖：按照设计要求，在桥架下方或地下开挖沟槽，确保沟槽的宽度、深度和坡度符合要求。
4.电缆布线：将电缆按照设计要求铺设在沟槽中，并注意电缆的保护。
5.弯道制作：在需要改变方向的地方，采用专用方法制作弯道，保证电缆的走向符合要求。
6.电缆连接：按照设计要求，进行电缆的连接和绝缘处理。
7.电缆固定：使用合适的固定器具，固定电缆，确保电缆不松动。
8.入地处理：对于地下敷设的电缆，需要进行相应的入地处理，以保护电缆不受损坏。
9.测试验收：进行电缆的测试和验收，确保线路的正常工作。
四、施工要求1.根据设计要求，确保线路的敷设路径、电缆的型号和规格符合要求。
2.在施工过程中，要遵守相关的安全规范，如佩戴安全帽、安全绳等。
3.对于施工现场的临时用电，应按照电气规范进行布线，确保安全。
4.在施工过程中，要及时清理施工现场，保持环境整洁。
5.对于沟槽的开挖和填土，要进行合理的施工，确保沟槽的稳定性和坚固性。
6.在电缆连接和绝缘处理时，要使用合适的工具和材料，确保连接的牢固和绝缘的可靠。
7.对于电缆的检修口，要设置在容易检修的位置，并采用防水、防尘措施。
8.在施工完成后，要进行线路的测试和验收，确保线路的质量和安全。
五、施工控制1.施工前，由施工负责人组织施工人员进行技术交底，确保施工人员熟悉设计要求和施工方案。
2.在施工过程中，由施工负责人进行现场巡查和施工质量控制，发现问题及时处理。
电缆线路敷设方案及技术措施
电缆线路敷设方案及技术措施一、材料供应及其注意事项本工程安装使用的各类电缆一律使用国家定点企业产品，阻燃、耐火电缆应持有消防部门颁发的消防产品使用许可证。
全部电缆必须要有厂家出厂的质量检验合格证，合格证上应标明电缆规模、型号、电缆长度、各种数据等。
电缆到货后首先进行外观检查，检查电缆外皮是否有凹凸绞拧现象，电缆头是否密封良好。
当外观检查无误后，即可使用1000V摇表进行绝缘检查。
一般要求各相间电阻不得小于1MΩ。
电缆交货供货时间一般选择在接近安装期附近，由供货厂家直接送货到工地。
电缆运到工地后，卸车时不能将电缆盘直接从车上推下，应用吊车或沿木板顺电缆缠紧方向轻轻滚下。
如果电缆到货不能尽快安装应放置于干燥通风的库房，并注意采取防潮措施。
二、施工方案及技术措施安装前应首先检查是否已经具备电缆敷设条件，如配电房、电缆竖井、电缆地沟是否已经砌筑、抹灰粉刷完成，电缆桥架支架等是否已经全部安装完成，地沟井道及桥架内的杂物是否均已清理干净。
电缆敷设是一项相当繁重的工作，要确保工程质量及施工人员人身安全，必须配备足够的劳动力，施工过程当中统一指挥、协调工作。
一般在屋面架起电缆盘处设6-8人，竖向每隔一个楼层设2人，水平每3米间距设1 人，在各转弯处设2人，电缆头处设1人，用对讲机与屋顶施工人员保持联络，随时控制电缆的停放。
电缆布放到位后，应当由各层人员马上将电缆固定在支架上，在电缆两端处预留好适宜的接头长度后，即可将电缆切断。
电缆端头一般按下列长度预留，电缆进出配电箱、配电柜，按盘面的半周长预留，电缆进入电动机等设备一般按0.5米预留，以便制作电缆头及在盘柜内绑扎之用。
电缆直埋或水平敷设应在全长预留适量裕度，并作一定波浪形敷设。
在竖井及墙上的电缆支架间距为1.5米，支架高低偏差不大于5mm，支架安装完成后，使用-40×4铜排作接地干线。
电缆在敷设过程当中应按施工顺序排列整齐，一般塑料护套电缆最小转弯半径不得小于10倍的电缆外径。
