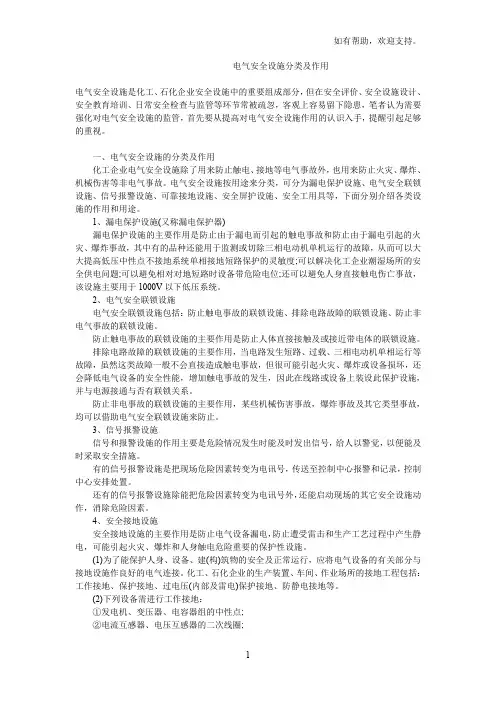

电气安全设施分类及作用

电气安全设施是化工、石化企业安全设施中的重要组成部分，但在安全评价、安全设施设计、安全教育培训、日常安全检查与监管等环节常被疏忽，客观上容易留下隐患，笔者认为需要强化对电气安全设施的监管，首先要从提高对电气安全设施作用的认识入手，提醒引起足够的重视。

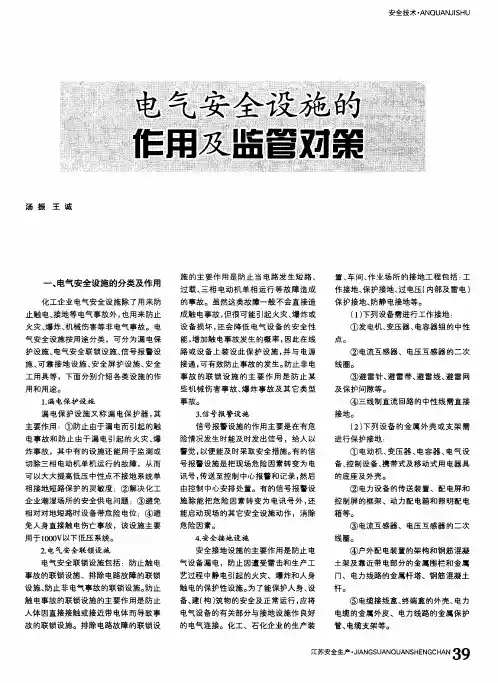

一、电气安全设施的分类及作用

化工企业电气安全设施除了用来防止触电、接地等电气事故外，也用来防止火灾、爆炸、机械伤害等非电气事故。电气安全设施按用途来分类，可分为漏电保护设施、电气安全联锁设施、信号报警设施、可靠接地设施、安全屏护设施、安全工用具等，下面分别介绍各类设施的作用和用途。

1、漏电保护设施(又称漏电保护器)

漏电保护设施的主要作用是防止由于漏电而引起的触电事故和防止由于漏电引起的火灾、爆炸事故，其中有的品种还能用于监测或切除三相电动机单机运行的故障，从而可以大大提高低压中性点不接地系统单相接地短路保护的灵敏度;可以解决化工企业潮湿场所的安全供电问题;可以避免相对对地短路时设备带危险电位;还可以避免人身直接触电伤亡事故，该设施主要用于1000V以下低压系统。

2、电气安全联锁设施

电气安全联锁设施包括：防止触电事故的联锁设施、排除电路故障的联锁设施、防止非电气事故的联锁设施。

防止触电事故的联锁设施的主要作用是防止人体直接接触及或接近带电体的联锁设施。

排除电路故障的联锁设施的主要作用，当电路发生短路、过载、三相电动机单相运行等故障，虽然这类故障一般不会直接造成触电事故，但很可能引起火灾、爆炸或设备损坏，还会降低电气设备的安全性能，增加触电事故的发生，因此在线路或设备上装设此保护设施，并与电源接通与否有联锁关系。

防止非电事故的联锁设施的主要作用，某些机械伤害事故，爆炸事故及其它类型事故，均可以借助电气安全联锁设施来防止。

3、信号报警设施

信号和报警设施的作用主要是危险情况发生时能及时发出信号，给人以警觉，以便能及时采取安全措施。

有的信号报警设施是把现场危险因素转变为电讯号，传送至控制中心报警和记录，控制中心安排处置。

还有的信号报警设施除能把危险因素转变为电讯号外，还能启动现场的其它安全设施动作，消除危险因素。

4、安全接地设施

安全接地设施的主要作用是防止电气设备漏电，防止遭受雷击和生产工艺过程中产生静电，可能引起火灾、爆炸和人身触电危险重要的保护性设施。

(1)为了能保护人身、设备、建(构)筑物的安全及正常运行，应将电气设备的有关部分与接地设施作良好的电气连接。化工、石化企业的生产装置、车间、作业场所的接地工程包括：工作接地、保护接地、过电压(内部及雷电)保护接地、防静电接地等。

(2)下列设备需进行工作接地：

①发电机、变压器、电容器组的中性点;

②电流互感器、电压互感器的二次线圈;

③避雷针、避雷带、避雷线、避雷网及保护间隙等;

④三线制直流回路的中性线需直接接地。

(3)下列设备的金属外壳或支架需进行保护接地：

①电动机、变压器、电容器、电气设备、控制设备、携带式及移动式用电器具的底座及外壳;

②电力设备的传送装置、配电屏和控制屏的框架、动力配电箱和照明配电箱等;

③电流互感器、电压互感器的二次线圈;

④户外配电装置的架构和钢筋混凝土架及靠近带电部分的金属围栏和金属门;电力线路的金属杆塔、钢筋混凝土杆;

⑤电缆接线盒、终端盒的外壳、电力电缆的金属外皮、电力线路的金属保护管、电缆支架等;

⑥铠装控制电缆的金属外皮，非铠装或非金属护套电缆的1—2根屏蔽芯线;

⑦敷线钢索、吊车轨道。

(4)过电压(内部及雷电过电压)保护接地：

①电力系统内部在相应开关处装设阻容吸收器或避雷器，对不接地系统应加装经接地电阻接地;

②化工、石化生产装置内建(构)筑物雷电过电压保护接地应按规范要求执行。

(5)可能产生静电积聚的下列设备、管道应装设防静电接地：

①生产、加工储存易燃易爆气体和液体的设备及容器、储罐、气柜等;

②输送易燃易爆气体和液体的管道、管件及阀门等;

③装卸易燃易爆气体和液体的罐(槽)车、油罐装卸栈桥、铁轨、鹤管以及设备、管道等;

④生产、输送可燃粉尘的设备和管道如：混合器、过滤器、压缩机、干燥器、吸收装置、磨、筛、设备通风管上的金属网过滤器以及易燃易爆气体气柜、油罐的金属顶部应不少于两处用大于25平方毫米的软铜线与设备连接;

⑤管道及金属栈桥应在始端、末端、分支处以及每隔100米处，设防静电接地;

⑥平行管道净距小于100毫米时，每隔20米加跨接线、管道交叉净距离小于100毫米的也应加跨接线。

5、安全屏护设施

安全屏护设施，就是采用屏障、遮栏、围栏、护罩、箱盒等将带电体与外界隔离，防止工作人员触电和电弧伤人的一种安全设施，凡采用屏护设施的必须注意以下几点：

①凡是金属材料制作的屏护，应将其接地或接零;

②被屏护的带电体应有明显标志，标上规定的符号或涂上规定的颜色;

③屏护设施上应根据屏护对象挂上“高压危险”、“严禁越过围栏”等警示牌;

④配合采用信号和联锁设施。

6、安全工用具

安全工用具主要有：

①起绝缘作用的安全用具：如绝缘夹钳、绝缘棒、绝缘手套、绝缘靴、绝缘垫等;

②起验电或测量作用的携带式电流和电压指示器、验电笔、钳型电流表等;

③防止坠落的登高作业安全用具如梯子、安全带、登高板、脚钩等;

④保证检修的安全用具如临时接地线、遮栏、警示牌等;

⑤其它安全用具如防止灼伤的护目眼镜等。

二、加强对化工企业电气安全设施监管的几点建议

1、电气安全技术书籍及资料中关于全面系统介绍电气安全设施的内容希望有所增加，现有的偏少，而且零散，这样会增加学习了解这方面知识的难度，客观上一般人对电气存在畏惧心理，安全管理人员也不例外，因此对电气安全设施比较陌生，容易忽视。
