全自动抽油烟机控制电路原理图
抽油烟机工作原理和内部构造
抽油烟机工作原理和内部构造/.html1楼：抽油烟机工作原理和内部构造悬赏分：100 - 解决时间：2007-9-4 13:13抽油烟机工作原理最好有内部构造图的问题补充：全是垃圾答案，2楼：原理是利用气压差来带动空气流动由风机系统、控制系统、滤油装置、外壳与悬吊装置组成3楼：抽油烟机工作原理抽油烟机由风机系统、控制系统、滤油装置、外壳与悬吊装置等组成。
抽油烟机的控制系统由四至五挡琴键开关连接有关元件构成，四挡可进行高速、低速、停止及照明控制；五挡琴键增加中速挡。
带有自动报警系统的抽油烟机，其自动报警系统在抽油烟机不工作时处于警备状态，当有害气体超过某一指示时，自动使抽油烟机起动，使有害气体排至室外。
使用时，将电源插入220V市电插座，按下琴键开关的照明灯按键，照明灯亮；按下左或右键，左风道风机或右风道风机运转；按下双风道按键，左右风道风机同时运转抽油烟；当按下停止按键时，各按键自动复位，整机停止工作，照明灯熄灭。
抽油烟机的详细知识我也是第一次听，真是受益菲浅，我把老师的讲稿都带来了，够对得住大家了吧现在使用的抽油烟机是我国商务部在德国慕尼黑商品博览会上引进由帅康生产，但没有结合中国人的自己的烹饪习惯。
外国家庭烹饪主要强调保持蔬菜的营养和原汁原味，基本采用蒸煮煎炸烹饪技巧且油温仅有130摄氏度左右，故油烟不会产生多大的油烟。
而中国人强调的猛火爆炒，油温高达270摄氏度以上会产生大量的油烟。
抽烟烟机是利用热气上升的原理设计。
通过油网过滤但不达到100%过滤油烟。
一）油烟机分类1．中式烟机主要分为老式浅深吸式抽油烟机，尤其是浅吸式为主要淘汰的对象。
就是普通排气扇，是直接把油烟排到室外。
深吸式烟机最大的问题是占用空间，噪音大，容易碰头，滴油油烟抽不干净，使用寿命短，清洗不方便，对环境污染大。
品牌众多2．是欧式烟机，利用多层油网过滤{5-7层}，增加电机功率以达到最佳效果，一般功率都在300瓦以上。
特点是：外观漂亮，价格昂贵，费电。
典型吸油烟机电路的识图方法，一看就懂
典型吸油烟机电路的识图方法，一看就懂普通双电动机吸油烟机电路图4-16所示是一种典型的普通双电机吸油烟机电路。
该电路的核心元器件是电动机M1、M2，运转电容C1、C2，辅助元器件是琴键开关(组合开关)S，熔丝管FU1～FU3，指示灯EL。
图4-16 普通双电机吸油烟机电路按下琴键开关S内的照明灯按键，照明灯EL的供电回路被接通，EL开始发光;按下左风道键或右风道键，接通左风道风机M1或右风道风机M2的供电回路，在运转电容C1或C2的配合下M1或M2开始运转，进行排污;当按下双风道按键时，M1和M2同时转动进行抽油烟;当按下停止键后，各按键自动复位，照明灯熄灭，电动机停转，整机停止工作，进入关机状态。
FU1是普通熔丝管，当电动机或运转电容发生短路引起大电流时，FU1过电流熔断，实现过电流保护。
FU2、FU3是温度型熔丝管。
当M1、M2或其运转电容异常使它的表面温度升高并达到85℃时，FU3或FU2熔断，切断电动机供电线路，以免扩大故障，实现过热保护。
普通单电动机型吸油烟机电路下面以方邦CXW-160-136型吸油烟机电路为例，介绍普通单电机型吸油烟机电路的识图方法。
该电路的核心元器件是可变速电动机、启动电容，辅助元器件是照明灯、功能开关，如图4-17所示。
图4-17 方邦CXW-160-136型吸油烟机电路1.吸油烟电路在油烟较少时，按下慢速按键，市电电压通过慢速键的触点为电动机的慢速供电端子供电，电动机在启动电容(运行电容)的配合下低速运转，将油烟排到室外。
当油烟较多时按下快速按键，市电电压通过快速键的触点为电动机的快速供电端子供电，电动机在启动电容的配合下高速运转，将油烟快速排到室外。
风扇电动机运转时，按一下电动机开关键，电动机开关键断开，电动机失去供电而停转。
2.照明灯电路按下照明开关键，照明灯的供电回路被接通，照明灯获得供电后被点亮。
3.过热保护电路电动机内置了热保护器。
当电动机或运行电容发生短路产生大电流，使电动机表面的温度升高，被热保护器识别后动作，它的触点断开，实现过热保护功能。

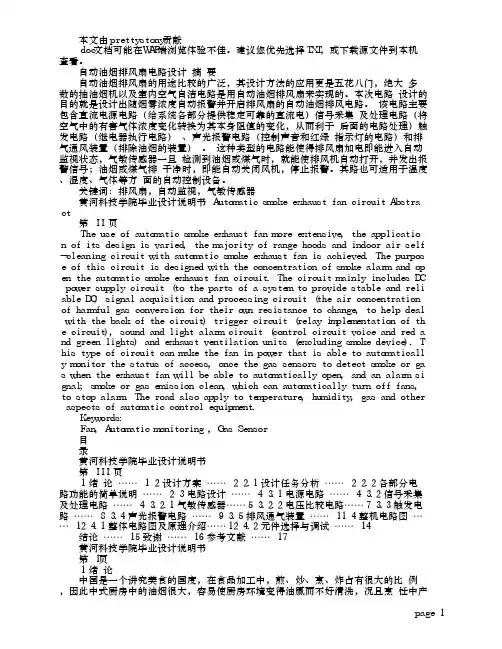

自动油烟排风扇电路设计
吸油烟机贴片轻触开关控制电路工作原理介绍
吸油烟机贴片轻触开关控制电路工作原理介绍目前，面板使用薄膜按键的吸油烟机多采用CMOS集成电路或专用单片机、可控硅、三端稳压器等构成的控制电路，电路显得复杂，成本也高。
为此，首韩科技设计制作了一种贴片轻触开关电路，其成本比相同功能的其它电路要低10多元。
由于使用元器件较少，故障率相应也低；抗干扰性强、可靠性高、自身耗电小〔实测工作时仅0.7W 左右），关机后〔不包括电源变压器）无静态耗电。
该吸油烟机贴片轻触开关的控制电路：为便于说明工作原理，被控制对象简称如下——电机M、灯泡H和保险丝F等；具有辅助触点的继电器K1及K2、转换式轻触开关SB1SB3等，构成了交叉控制的互锁开关，用于控制吸油烟机电机M的运行〔快速、慢速）和停止;晶体三极管VT、K3、SB4等构成了单键双稳态开关，用于控制吸油烟机照明灯H的亮灭。
电源电路由电源变压器T、整流二极管VD6~VD9和电容器C2等组成，将220V交流市电变换成为12V左右的直流电，供控制电路工作用电。
平时，继电器K1～K3均处于释放状态，电机M因断电不运转．灯泡H亦不亮。
当按下贴片轻触开关SB1时，继电器K1通电吸合，其常开触点K1-1闭合接通电机M的供电回路，使M通电高速运转；与此同时，K1的辅助触点K1-2闭合、使K1线圈通过K1-2、SB2构成新的供电回路，在SB1复位后使K1仍保持吸合状态不变。
当按下贴片轻触开关SB2时，一方面继电器K1供电回路被切断，K1释放，电机M断电停止高速运转，另一方面，继电器K2通过SB2得电吸合，使其常开触点K2-1接通，M通电处于慢速运转状态。
与此同时，K2的辅助触点K2-2闭合，使K2线圈通过K2-2、SB1构成新的供电回路，在SB2复位后使K2仍保持吸合状态不变。
当按下贴片轻触开关SB3按钮时，正在吸合的继电器K1或K2立即断电释放，电机M亦断电停止运转，实现了吸油烟机的关机。
当按动贴片轻触开关SB4时，已充足电（实剥≤14V）的电容器C1两端的电压接至三极管VT的基极使TT导通，继电器K3得电吸合，由其常开触点K3-1接通灯泡H的供电回路，使之通电发亮，与此同时，辅助触点K3-2亦吸合，通过限流电阻器为VT提供偏流，使K3在SBA4复位后仍保持吸合状态不变。
全自动抽油烟机控制电路原理图
内容提要：对电子鼻的使用情况进行了分析，发现其探测的气体可分为两类：一是烧菜做饭过程中产生的烟气，特点是温度高，对电子鼻的污染严重。
二是泄漏的燃气，燃气温度低，对电子鼻污染小，但关键词：原理电路控制全自动传感器电阻抽油烟机检测输出对电子鼻的使用情况进行了分析，发现其探测的气体可分为两类：一是烧菜做饭过程中产生的烟气，特点是温度高，对电子鼻的污染严重。
二是泄漏的燃气，燃气温度低，对电子鼻污染小，但危险性极大。
根据烟气和燃气的特点，可采取相应的措施来改善电子鼻的工作状况，使其寿命延长。
即对温度高、污染大的烟气改用热敏电阻检测，而温度低但危险大的燃气仍用电子鼻检测。
这样，电子鼻所受的污染大大减小。
工作原理图中气敏传感器和Ｗ１组成燃气检测电路，电源变压器输出的交流５Ｖ电压给气敏传感器加热丝加热。
反相器Ｆ１、Ｗ２、热敏电阻Ｒｔ组成温度检测电路。
两路检测电路输出的高电位信号分别经隔离二极管Ｄ８、Ｄ９控制由Ｆ２、Ｆ３、Ｒ２、Ｔ２、Ｊ１组成的电机控制电路。
光敏电阻、Ｗ３、Ｆ４、Ｒ３、Ｔ３、Ｊ２等组成照明控制电路；ＩＣ１为音乐报警电路，由燃气检测电路控制。
功能开关Ｋ１置于“自动”位置，刚接通电源时，气敏传感器呈现的阻值较低，约数百欧姆，Ｆ２输入端呈高电平，输出低电平，Ｆ３输出高电平，Ｔ２导通，继电器Ｊ１吸合；电机运转。
同时音乐报警电路ＩＣ１被触发报警，这些情况是本装置加电时的不稳定过程引起的。
几十秒钟后，气敏传感器阻值上升到数十千欧，Ｆ２输入端呈低电位，电机停转，报警停止，抽油烟机进入检测状态。
当空气中泄漏的可燃气体浓度超过检测电路的设定值时，气敏传感器阻值下降，Ｗ１上电压使Ｆ２输入为高电平，电机控制电路、报警电路工作，抽油烟机排气并报警。
在烧饭做菜时，蒸汽、油烟以及燃烧废气等烟气的温度使热敏电阻阻值下降，Ｆ１输入端为低电平，输出高电平，抽油烟机运转进行排烟。
当室内烟气排净后，抽油烟机自动停止运转，重新进入检测状态。
三速电器原理图
执行标准
产品型号
额定电压220V～额定频率50HZ 额定总功率218W照明功率LED 2W
转速H：995r/min
M:803r/min
L:628r/min
风压
H：>328Pa
M: >280Pa
L: >230Pa
风量H：16.8m³/min
M:13m³/min
L: 9m³/min
全压效率>23%
噪音72dB(A)烟管直径Φ185mm 注意事项
⊙请使用单相220V～/50Hz交流电源，机器应有可靠的接地措施。
⊙当吸油烟机与燃烧气或其他燃料的炉灶同时使用时，房间必须通风良好。
⊙宜用中性洗涤剂对吸油烟机进行清洁保养，如果不按说明书规定的方法清洗，吸油烟机有起火的危险。
⊙禁止炉具空烧或炉火直接烘烤吸油烟机。
⊙吸油烟机排出的气体不应排到用于排出燃烧气或其他燃料的烟雾使用的热烟道中。
⊙吸油烟机与灶具烹调器具的支承架最短距离应大于65CM.
⊙不要用水或其他洗涤剂直接喷淋机身或电机等电器元件，否则有触电的危险。
⊙维修保养时，必须要断开电源再进行相关操作，并请有专业维修资质人员进行。
吸油烟机技术性能参数
GB/T17713-2011 GB29539-2013
CXW-220
中国国家强制性产品安全认证
M ~电容（黄色）电容（黄色）
快（红色）
中（黑色）
慢（白色）
电脑控制板
零线（蓝色）5A
220V～/50Hz
三速单电机吸油烟机电气原理图
(线路图仅供参考，若有更改以实物为准.)。
抽油烟机控制板与电机的线该怎样接？
抽油烟机控制板与电机的线该怎样接？
抽油烟机电机就是单相异步小电机，一般有4线和5线之分了，有些还有6线的，主要是要分清楚线圈接头了。
家用的小功率单相电动机，5根线一般有零线，高速，低速，电容两根线，还有一根PE线。
通过下边的图，可以看到有Z点（公共点），电容器两端的两个点（一个连接副绕组，一个与主绕组共点），主绕组上分出一根可调的抽头，这样共有4根接头，还有一个应该是接地的（PE）线。
请关注：容济点火器
四根线电机线颜色一般是红、黑、蓝、黄、其中蓝色线是公用线，红色线是快档线，黑色线是慢速档线，黄色线是接电容线。
五根线电机线颜色一般是红、黑、蓝、白、黄，其中黄和白是接电容，蓝色线是公用线，红色线是快速档线，黑色线是慢速档线。
其实五根线电机只是比四根电机多出了一根电容线（白），其它的线接法都是一样的，在五根线电机换接四根线电机接线时只是把电容线的另一头接在（公用线）蓝色线上就可以了。
6线的，多了一个档位，蓝色接零线，黄，白接电容，剩下的三根线、红、棕、黑分别是快速，中速，慢速。
实在弄不清楚，可以用万用表测量电阻。
油烟机电机为单相运行不需倒向，该电机有两个绕组一个是主绕组，一个是启动绕组，两绕组并联，两根进火线，一根零线，共三根线，第四根线为调速抽头线。
用万用表测量，主绕组直流电阻小，启动绕组直流电阻大。
（指两绕组进火端和两绕组公共端零线之间的电阻）由开关来的火线与主绕组进火线对接，在对接点并出一根线接电容一端，电容另一端与启动绕组对接，由电源引来的零线直接与两绕组公共端对接，由变速开关引来的另一根线与主绕组抽头对接。
要搞清楚主绕组与启动绕组，认清两个绕组线头。
抽油烟机工作原理和内部构造
抽油烟机工作原理和内部构造/.html1楼：抽油烟机工作原理和内部构造悬赏分：100 - 解决时间：2007-9-4 13:13抽油烟机工作原理最好有内部构造图的问题补充：全是垃圾答案，2楼：原理是利用气压差来带动空气流动由风机系统、控制系统、滤油装置、外壳与悬吊装置组成3楼：抽油烟机工作原理抽油烟机由风机系统、控制系统、滤油装置、外壳与悬吊装置等组成。
抽油烟机的控制系统由四至五挡琴键开关连接有关元件构成，四挡可进行高速、低速、停止及照明控制；五挡琴键增加中速挡。
带有自动报警系统的抽油烟机，其自动报警系统在抽油烟机不工作时处于警备状态，当有害气体超过某一指示时，自动使抽油烟机起动，使有害气体排至室外。
使用时，将电源插入220V市电插座，按下琴键开关的照明灯按键，照明灯亮；按下左或右键，左风道风机或右风道风机运转；按下双风道按键，左右风道风机同时运转抽油烟；当按下停止按键时，各按键自动复位，整机停止工作，照明灯熄灭。
抽油烟机的详细知识我也是第一次听，真是受益菲浅，我把老师的讲稿都带来了，够对得住大家了吧现在使用的抽油烟机是我国商务部在德国慕尼黑商品博览会上引进由帅康生产，但没有结合中国人的自己的烹饪习惯。
外国家庭烹饪主要强调保持蔬菜的营养和原汁原味，基本采用蒸煮煎炸烹饪技巧且油温仅有130摄氏度左右，故油烟不会产生多大的油烟。
而中国人强调的猛火爆炒，油温高达270摄氏度以上会产生大量的油烟。
抽烟烟机是利用热气上升的原理设计。
通过油网过滤但不达到100%过滤油烟。
一）油烟机分类1．中式烟机主要分为老式浅深吸式抽油烟机，尤其是浅吸式为主要淘汰的对象。
就是普通排气扇，是直接把油烟排到室外。
深吸式烟机最大的问题是占用空间，噪音大，容易碰头，滴油油烟抽不干净，使用寿命短，清洗不方便，对环境污染大。
品牌众多2．是欧式烟机，利用多层油网过滤{5-7层}，增加电机功率以达到最佳效果，一般功率都在300瓦以上。
特点是：外观漂亮，价格昂贵，费电。
自动控制抽油烟机控制器资讯PPT：集成运算放大器概要
I C2 I E 2
U BE1 U BE2 RE 2
图7-2-2 微电流源
2.3 电流源用作有源负载
在共射放大电路中，为提高电压放大倍数 的数值，可以增大RC，但为了维持晶体管的 静态电流不变，增大RC的同时要提高电源电 压。
可用电流源电路取代RC，则可在电源电压 不变的情况下，既可获得合适的静态电流， 对于交流信号，可得到很大的等效RC，称为 有源负载。
I CQ I BQ
Rb1 Rb 2 Rb ; Rc1 Rc 2 Rc
1 2 ; rbe1 rbe 2 rbe
U CEQ U CC I CQ RC U BEQ
3、动态分析 差分放大电路的四种接法
基于不同的应用场合，有双、单端输入和双、单端输出的情况。 所谓“单端”指一端接地。 <A> 双入、双出 <B> 双入、单出 <C> 单入、双出
-
1 ( RC // RL ) Ad = 2 RB rbe
Rid=2(RB +rbe)
Rod=RC
i B 2
Rb2
2 iB 2
图 上图电路对差模信号 的等效电路
如输入共模信号：
图3.3.10 共模信号作用下的双入单出电路 共模电压增益：
U OC ( RC // RL ) Ac = U iC RB rbe 2(1 ) RE
3.1 长尾式差动放大电路
1、对共模信号的抑制作用
共模信号的输入使两管集 电极电压有相同的变化。
iB1 iB 2 , iC1 iC 2
所以
Uo uoc1 uoc2 0
共模放大倍数
uoc AC u Ic
自动控制抽油烟机控制器资讯PPT：直流稳压电源概要
湖南铁道职业技术
直流稳压电源
应 用 电 子 技 术 专 业 教 学 资 源 建 设
1.直流稳压电源
变压器:
变压器是输送交流电时所使用的一种变电压和变电流的设备，它 能将一种绕组的电压和电流从某种数量等级改变为另一种绕组的 另外一种等级的电压和电流。 简单的单相变压器：两个线圈没有电的直接联系， 只有磁的耦合。 一次绕组（原绕组或初级绕组）：两个 线圈中接交流电源的线圈， 其匝数为N1 二次绕组（副绕组或次级绕组）： 接到 用电设备上的线圈，其匝数为N2
湖南铁道职业技术
直流稳压电源
应 用 电 子 技 术 专 业 教 学 资 源 建 设
1.直流稳压电源
整流电路:全波整流电路
u2
O
2U 2
iD1
2
3
4 t
VD1 ＋ u2 ui － ＋ u2 － VD2 iD2 uO － ＋ RL
O
iD1 iD2
2U 2 RL
t
2U 2 RL
O
iO
t
V2
uL uL uC 2U 2 -+
u2
uL
uc=uL
t
t
直流稳压电源
应 用 电 子 技 术 专 业 教 学 资 源 建 设
1.直流稳压电源
+
滤波电路 uc
V1
1
+
V4
4
（2）接入RL
+
220V u 1
+
u2
3 2
V3
V2
C
R LuL -+
（且RLC较大）时
uc= uL
u2
u2＞ uC时： 二极管导通，C充电 u2＜ uC时：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内容提要：
对电子鼻的使用情况进行了分析，发现其探测的气体可分为两类：
一是烧菜做饭过程中产生的烟气，特点是温度高，对电子鼻的污染严重。
二是泄漏的燃气，燃气温度低，对电子鼻污染小，但
关键词：
原理电路控制全自动传感器电阻抽油烟机检测输出
对电子鼻的使用情况进行了分析，发现其探测的气体可分为两类：
一是烧菜做饭过程中产生的烟气，特点是温度高，对电子鼻的污染严重。
二是泄漏的燃气，燃气温度低，对电子鼻污染小，但危险性极大。
根据烟气和燃气的特点，可采取相应的措施来改善电子鼻的工作状况，使其寿命延长。
即对温度高、污染大的烟气改用热敏电阻检测，而温度低但危险大的燃气仍用电子鼻检测。
这样，电子鼻所受的污染大大减小。
工作原理图中气敏传感器和Ｗ１组成燃气检测电路，电源变压器输出的交流５Ｖ电压给气敏传感器加热丝加热。
反相器Ｆ１、Ｗ２、热敏电阻Ｒｔ组成温度检测电路。
两路检测电路输出的高电位信号分别经隔离二极管Ｄ８、Ｄ９控制由Ｆ２、Ｆ３、Ｒ２、Ｔ２、Ｊ１组成的电机控制电路。
光敏电阻、Ｗ３、Ｆ４、Ｒ３、Ｔ３、Ｊ２等组成照明控制电路；ＩＣ１为音乐报警电路，由燃气检测电路控制。
功能开关Ｋ１置于“自动”位置，刚接通电源时，气敏传感器呈现的阻值较低，约数百欧姆，Ｆ２输入端呈高电平，输出低电平，Ｆ３输出高电平，Ｔ２导通，继电器Ｊ１吸合；电机运转。
同时音乐报警电路ＩＣ１被触发报警，这些情况是本装置加电时的不稳定过程引起的。
几十秒钟后，气敏传感器阻值上升到数十千欧，Ｆ２输入端呈低电位，电机停转，报警停止，抽油烟机进入检测状态。
当空气中泄漏的可燃气体浓度超过检测电路的设定值时，气敏传感器阻值下降，Ｗ１上电压使Ｆ２输入为高电平，电机控制电路、报警电路工作，抽油烟机排气并报警。
在烧饭做菜时，蒸汽、油烟以及燃烧废气等烟气的温度使热敏电阻阻值下降，Ｆ１输入端为低电平，输出高电平，抽油烟机运转进行排烟。
当室内烟气排净后，抽油烟机自动停止运转，重新进入检测状态。
平时如室内空气清新，抽油烟机不转，则Ｆ２输出高电平，Ｆ４输出低电平，照明灯不亮。
当室内烟气或燃气超标使抽油烟机运转时，都将使Ｆ２输出低电平，这时，如果室内光线充足，照明灯仍不亮。
只有夜晚室内光线足够暗时，照明灯才会亮。
气敏传感器选用ＱＭ－Ｎ１０，热敏电阻可用４只３３０Ω热敏电阻串联，其他元件见图注。
调试与安装电路装配完毕，经检查正常后即可进行调试：
取一只６００ｍｌ的空矿泉水瓶，拧紧瓶盖。
用注射器抽取３ｍｌ液化气注入瓶中，摇晃几分钟，此时瓶中液化气浓度为０．５％。
先将Ｗ１调至最小，并将气敏传感器放入瓶中，然后慢慢调大Ｗ１至Ｊ１刚好吸合且喇叭发出报警声，将Ｗ１用油漆封固。
再倒一大杯温水，水温稍高于当地最高气温，把热敏电阻放入水中，调整Ｗ２使Ｊ１刚好吸合，将Ｗ２封固。
Ｗ３的调整应在光敏电阻ＣｄＳ遮光时进行。
调试完毕，打开抽油烟机机外壳，将控制电路装进一塑料盒固定在机内适当位置。
气敏传感器和光敏电阻安装在抽油烟机正面外壳上，此处油烟污染小。
功能开关Ｋ１安装在开关板上。
热敏电阻用胶粘在底面靠近墙壁５ｃｍ两风扇中间处，因为此处风速小，热空气集中，在热敏电阻和机壳之间需加绝热材料。
最后把继电器触点与抽油机手动开关作相应连接，即可投入使用。
已具有自动功能的抽油烟机，只需加装温度控制电路和照明控制电路，并更换气敏传感器的安装位置即可。
