家用空调电路控制原理

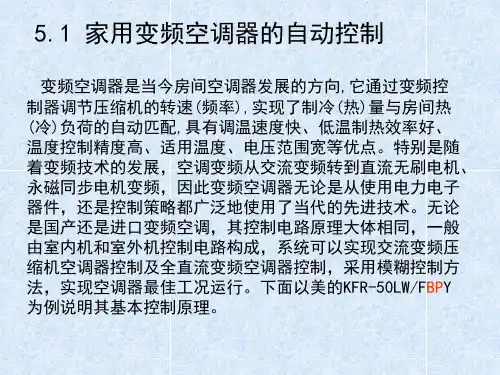

5.1 家用变频空调器的自动控制
（6）保护措施：压缩机采用了过热、过冷、过载及停机 保护等措施。
（7）拨码开关设置及处理：若将室内机板上的拨码开关 拨到不同位置，则空调可进行演示运行，或按指定频率运 行，还可进行故障自诊断，完成保护和报警操作。 （8）内外机的数据通信：室内单片机作为上位机，担任 控制工作。它通过异步串行通信口UART 向室外机发送频 率值和控制命令，接收压缩机、电磁阀、四通阀、室外风 机的运行状态，以及室外温度和压缩机的当前运行频率， 并完成相应的控制任务。
（4）过电流保护装置：当整流电路过电流时，外中断口由 高电平跳变为低电平，产生中断，中断处理中控制口立即清 零，反相后为1，使风扇电机的控制信号有效，并以设定值 运行。
程 序 流 程 图
（1）数据采集与A/D转换控制：对室内温度和管道温度进行 采样，当连续4次采样的值相等时才有效；再通过查表把采 样值转化成温度值。 （2）输入输出控制：变频空调分制冷、制热、除湿、送风、 经济5种运行方式，输入输出控制主要是控制风扇电机、风 摆电机的运行速度、运行方向，以及制冷模式下的除霜控制 和制热模式下的解冻、防冷风。风扇电机为PG电机，转速分 4档，每档又分为8个等级，转速大小采用PI算法控制，噪声 小，风速平稳；风摆电机采用四相步进电机，1、2 相励磁， 8拍半步运行方式，相应也有5种运行方式。
3、模糊输出接口——主要功能是把经模糊推理决策后所得的 模糊控制量转化为精确量，去控制压缩机的转速。
变频空调是相对普通空调来讲的,普通空调的压缩电机采用 交流异步电机，转速不变，50HZ时转速约为2880r/min。而变 频空调是先把220V、50HZ的单相交流电转变成为三相变频交流 电(25~118HZ，56~160V)，供给压缩机，通过频率变化来调节 压缩机转速，使制冷量连续变化，适应空调负荷的需要。 变频空调的核心是变频器。变频器是20世纪80年代问世的 一种高新技术，它通过对电流的转换来实现电动机运转频率 的自动调节，把50Hz的固定电网频率改为30 －130Hz的变化 频率；同时，还使电源电压范围达到142V－270V，彻底解决 了由于电网电压不稳而造成空调器不能工作的难题，使空调 完成了一个划时代变革。
空调电路工作原理
相信大家都是非常注重生活质量的，无论是冬日还是夏日，空调都是必不可少的，下面，为你讲解空调相关知识：电路工作原理：1、交流220V经整流硅桥整流、电解电容滤波输出的约300V的峰值电压。
此电压正极经开关变压器的绕组加到芯片内集成开关管的漏极D上；负极接开关管源极S2、由于高频开关变压器T01初级绕组与次级绕组、辅助绕组极性相反，开关管IC901导通时，其漏极有电流流过，因此开关变压器T01初级绕组产生上正下负的感应电压，而副绕组则产生下正上负的电压，重庆格力空调售后，次级整流二极管未能导通，副绕组无电压输出，能量全部存储在开关变压器的初级；次级相当于开路。
3、当开关管截止时，初级绕组反极性，次级绕组同样也反极性使次级的整流二极管正向导通，初级绕组向次级绕组释放能量，即次级在开关管截止时获得能量。
开关变压器的次级得到所需的高频脉冲电压，经整流、滤波、稳压后送给负载。
由于次级在开关管截止时获得能量，这样，电网的干扰就不能经开关变压器直接偶合给次级，具有较好的抗干扰能力。
4、辅助绕组经二极管D902、电阻R902，经过电解E903储能后接开关管IC101的电源脚，为开关管提供电源。
5、次级反馈采用由TL431组成的精密反馈电路，+12V电源经R905、R904分压后的取样电压，与TL431中的2.5V基准电压进行比较后产生误差电压，再经光藕去控制反馈电流大小，从而使芯片可以根据反馈电流的大小改变功率开关管的输出占空比，来维持输出的+12V稳定，从而达到稳压目的。
6、开关电源电路还有一些保护的电路：由于开关管在关断的时候，由高频变压器漏感产生的尖峰电压会叠加电源上，损坏功率开关管。
因此，在开关变压器初级绕组上增加钳位保护电路，由稳压二极管ZD901和快速二极管D901组成了吸收电路；使开关变压器初级绕组上之间的电压变化速率减缓。
这样，一方面可以使开关管工作在较安全的工作区内，减小开关管的截止损耗；另一方面则可以使输出端的开关尖峰电平大大降低。
空调控制电路原理
空调控制电路原理空调控制电路是指用于控制空调运行和调节室内温度的电路系统。
一般由传感器、控制器和执行器等组成。
其原理主要包括温度检测、信号处理、控制逻辑和执行操作等环节。
一、温度检测：空调控制电路中的温度检测是实现自动温度调节的基础。
一种常见的温度检测传感器是温度传感器，如热电偶、热电阻、半导体温度传感器等。
这些传感器通过测量环境温度将其转化为电信号，并输入给控制器进行处理。
二、信号处理：控制器对从温度检测传感器获取到的信号进行处理，将其转化为数字信号，并进行电平调整、滤波、放大等工作。
同时，还会对信号进行与设定温度的比较，判断是否需要开启或关闭空调，并确定空调工作的模式和方式。
三、控制逻辑：空调控制电路的控制逻辑是根据目标温度和当前室内温度之间的差异来决定空调的开启和关闭。
当室内温度高于设定温度时，控制器将发送信号给执行器，使之工作，从而开启空调。
当室内温度达到设定温度时，控制器将发送信号给执行器，使之停止工作，关闭空调。
四、执行操作：执行器是空调控制电路中的一个重要部分，通过接收控制器发出的信号，来控制空调的制冷、制热、送风等工作模式。
执行器一般包括继电器、开关、电机等。
继电器接收到控制器发出的信号后，将电能转化为其他形式的能量，如热能、机械能等，从而控制空调的开关。
开关则用于控制空调的工作方式，如制冷、制热、送风、除湿等。
电机则用于驱动空调的压缩机、风扇等设备，实现空调系统的运转。
除了以上基本原理外，现代空调控制电路还常常加入了多种功能，以提高空调的使用效果和节能性。
例如，可以加入温度补偿功能，根据室内外温度差异调整设定温度，以适应不同季节。
还可以加入自动运行调节功能，根据特定的时间段和需求自动启动和停止空调，以减少耗能。
此外，还可以加入通信功能，使空调能够与其他设备进行联动控制，以实现自动化的智能化控制。
综上所述，空调控制电路的原理是基于温度检测、信号处理、控制逻辑和执行操作等环节，通过不同的传感器、控制器和执行器等组成，实现室内温度的自动调节和空调工作模式的控制。
空调控制电路原理图
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／33GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
空调接线原理

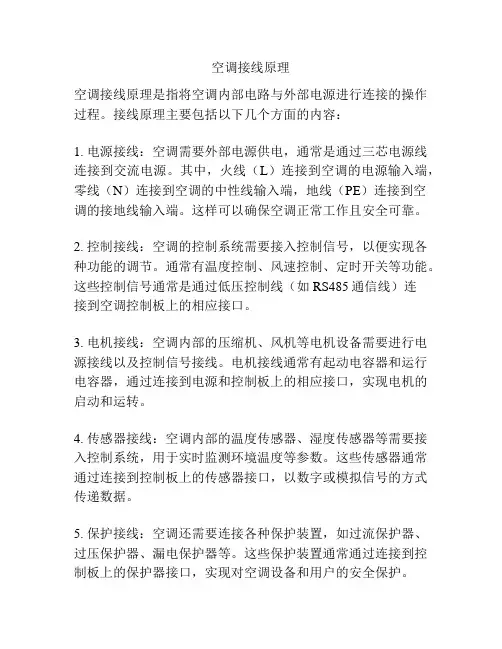

空调接线原理
空调接线原理是指将空调内部电路与外部电源进行连接的操作过程。
接线原理主要包括以下几个方面的内容：
1. 电源接线：空调需要外部电源供电，通常是通过三芯电源线连接到交流电源。
其中，火线（L）连接到空调的电源输入端，零线（N）连接到空调的中性线输入端，地线（PE）连接到空调的接地线输入端。
这样可以确保空调正常工作且安全可靠。
2. 控制接线：空调的控制系统需要接入控制信号，以便实现各种功能的调节。
通常有温度控制、风速控制、定时开关等功能。
这些控制信号通常是通过低压控制线（如RS485通信线）连
接到空调控制板上的相应接口。
3. 电机接线：空调内部的压缩机、风机等电机设备需要进行电源接线以及控制信号接线。
电机接线通常有起动电容器和运行电容器，通过连接到电源和控制板上的相应接口，实现电机的启动和运转。
4. 传感器接线：空调内部的温度传感器、湿度传感器等需要接入控制系统，用于实时监测环境温度等参数。
这些传感器通常通过连接到控制板上的传感器接口，以数字或模拟信号的方式传递数据。
5. 保护接线：空调还需要连接各种保护装置，如过流保护器、过压保护器、漏电保护器等。
这些保护装置通常通过连接到控制板上的保护器接口，实现对空调设备和用户的安全保护。
通过以上的接线原理，空调可以正常工作且进行各种控制和保护操作。
不同型号和功能的空调，在接线原理上可能会有所差异，但总体原理相似。
因此，在进行空调的接线操作时，应仔细阅读设备说明书并遵循相关操作规范，以确保接线正确、安全。
空调控制电路原理图
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电路电路见上图，由电源捅头L、N两端输入AC0V交流电压，经、ZNR1、和C2、T2过流保护和高频后。
一路经L、N两端送到室外机主电源电路的输入端。
其中N端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆6（1）、（2）脚，经、C8和C35整流、滤波后，输m+13V电压，给换气风机（）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆（1）、（2）脚，经整流桥堆IC7、三端块（）和IC5（）、～C和～C34整流、滤波、稳压后。
输出稳定的+12V和+5V电压，分别给控制、室内风机控制、步进电机控制、、主控芯片、复位、过零检测、驱动、、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由和双向可控硅光耦IC11（）进行控制，可实现室内风机（）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
其发光强度控制内部双向可控硅的导通程度。
从而进一步控制室内风机（FAN）的工作状态和运转速度。
同时室内风机（FAN）的转速还受反馈电路控制，当风机转速信号通过R、反馈到IC3（53）脚后，其内部风机转速检测电路则按照风机运转状况来确定风机转速。
空调电路原理详解
空调电路原理详解是家电维修同行就会将您加进群，我们有30个维修群，制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。
或者长按二维码加群主微信。
【空调维修菜鸟教学群】已经创建，纯教学群。
一休哥主讲。
家电维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。
理论结合实际，让你在短时间内掌握空调维修技能。
教学时常半年至一年。
每周五节课，每节课两个小时。
会陆陆续续有一些一休哥实际操作同时解说的视频。
有意者联系群主。
名额不多，报名从速。
朋友圈报名无效。
一低压稳压电源大部分的电子电路与电子设备都需要有一个稳定的直流电源提供能量，而且对于我们通常所接触的控制器而言，一般都是利用电网提供的交流电源，经过整流、滤波、稳压后，滤去其不稳定的脉动、干扰成分，提供一个稳定的直流电压，来使电子电路与电子设备保持正常的工作。
并且，我们目前绝大部分电子电路与电子设备都是使用线性电源，即通过降压、整流、滤波、稳压后提供稳定的直流电压给电子电路及芯片工作的。
1 电路原理图柜机或大功率空调器采用次级双抽头变压器，即12V和5V分别整流稳压。
2 方框图低压线性稳压电路基本上由四部分组成：变压器降压、二极管或桥堆整流、电容或电感滤波、三端稳压块（或稳压电路）稳压，他们之间的组合则可构成一个最基本的，也是最可靠的线性电源电路。
3 各元件作用及注意事项 3.1 变压器一般的变压器具有一个初级绕组、一个或多个次级绕组，线圈绕在铁心上。
给初级绕组加上交流电，由于电磁感应的原理，在次级绕组上则有电压输出。
在给变压器的初级绕组通以交流电时，绕组周围会产生磁场，尽管有铁心给绝大部分磁力线构成磁路，但仍有一些磁力线散布在变压器附近的一定空间范围内。
这些磁力线会对附近的电路形成一定的磁干扰，所以一般要给变压器加上屏蔽壳。
屏蔽壳不仅可防止变压器干扰其他电器，同时亦可防止其他杂散磁场干扰变压器的正常工作。
空调控制电路原理图
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／33GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
家用空调原理介绍
5.1 家用空调器电气控制特点
2.外围电路（由各种分立电路组成 ）
（1）传感与信号转换电路。采集非电量信号或电量信号，并将其转换为 模拟电压量，如温度传感器采集温度信号并转换为电压信号、过流保护装 置采集电流信号并转换为电压信号等； （2）指令接收电路。接收按键指令或遥控指令，并对这些指令进行处理， 转换为电压信号后，给到单片机； （3）放大驱动电路。单片机将接收到的外界各种信号进行运算处理后， 再发出各种控制信号，直接驱动小功率执行元件（如发光二极管），或通 过放大驱动电路（如压缩机驱动电路），去驱动继电器（如风机继电器） 或执行元件（如蜂鸣器）； （4）单片机工作辅助电路。这些电路主要是为了单片机正常工作而设置 的，包括电源电路、晶振电路、复位电路等。
代四通阀 代外风机 代电加热
外管温
M
内风机 内 环 温 内 管 温
M
步进电机
代 压 缩 机
图5.18 检修用电路板模拟运行台示意图
5.2典型空调器控制系统综合分析与检修
• （二）电路控制原理及检修技巧学习 1、直流电源电路原理分析与检修技巧
图5.19 直流电源电路原理图
5.2典型空调器控制系统综合分析与检修
第四章 家用空调器结构 、原理与维修
第3节 家用空调电气控制系统
一、家用空调电气控制系统总体功能介绍（P162） 4. 制冷系统压力过高或过低保护功能 在室外主机管路上有系统高压和低压检测开关，当系统管道压力 高于或低于其设定压力时，压力控制开关触点会断开或接通，并通过 单片机控制系统使其能很快断开电源从而保护压缩机。 5. 曲轴箱预热功能 在压缩机曲轴箱外部固定有一个电加热器，它在冬天时能对压缩 机曲轴箱提前加热，该加热器由微电脑自动控制(当室外温度在0℃以 下时，压缩机中的冷冻油粘度增大，使压缩机启动困难)。当室外机 初次接通电源时，该加热器自动通电加热，压缩机正常工作后加热器 断电停止工作。压缩机停机后，该加热器并不立即通电，只有在停机 超过30分钟后，才启动加热。停机不足30分钟该加热器不工作。在 软件设计上，该功能不是通过检测压缩机温度来实现的，而是通过检 测压缩机停机时间，以及室外环境温度来实现的。
变频空调电路工作原理
变频空调电路工作原理
变频空调的电路工作原理主要分为压缩机控制电路、变频驱动电路和控制信号输入电路三部分。
1. 压缩机控制电路：变频空调的核心是压缩机控制电路，其主要功能是控制压缩机的运行和停止。
这一部分电路接收来自外部的温度信号和用户的设定温度信号，经过处理后，输出给变频驱动电路，控制压缩机的转速。
2. 变频驱动电路：变频驱动电路是变频空调的关键部分，用于控制压缩机的转速。
它接收压缩机控制电路传递过来的控制信号，并根据信号的变化来调节输出频率，从而控制压缩机的转速。
变频驱动电路可以调节压缩机的容量，使其根据室内温度的变化实现无级调节，提高能效。
3. 控制信号输入电路：控制信号输入电路主要接收用户的设定温度信号，并将其传递给压缩机控制电路进行处理。
用户可以通过面板或遥控器输入所需的温度设定值，控制信号输入电路将这些信号传递给压缩机控制电路，以控制压缩机的运行。
综上所述，变频空调的电路工作原理是通过压缩机控制电路接收温度信号和用户设定的温度信号，并通过变频驱动电路调节压缩机的转速，从而实现对室内温度的控制和调节。
