智能温控器的接线图方法
BWD-3K320型温控器接线图
6.3 交流220V有源输出型后板：1、2为报警端口，超温报警时，这两个端口接通，
输出一个开关信号给远方控制柜。
3、4为跳闸接线端口，超高温跳闸时，这两个端口接通，输出一个开关信号控制自动跳闸。
5、6为电源接线端口，外界交流220V电源，作为温控仪工作电源。
8、9为故障输出接线端口。
当温控仪出现故障时，8、9端子接通。
当不开风机时，10、12两端没有电压输出；当开风机时，10、12两端有交流220V输出。
7、11、13、14为空端口，本输出后板型接线方式只能控制单相风机。
接线图见图样一（DB9为RS485通讯接口）和图样二
图样一
七、产品安装
用1.5mm厚的铁板做个支架，中间开个矩形孔（154mm*77mm），将温控仪塑壳推进矩形孔到底，因为温控仪塑壳两侧有四个弹性卡会自动卡住。
铁支架上8mm孔用于安装螺钉固定在干式变压器上。
温控器外形尺寸和温控仪固定支架如下：。

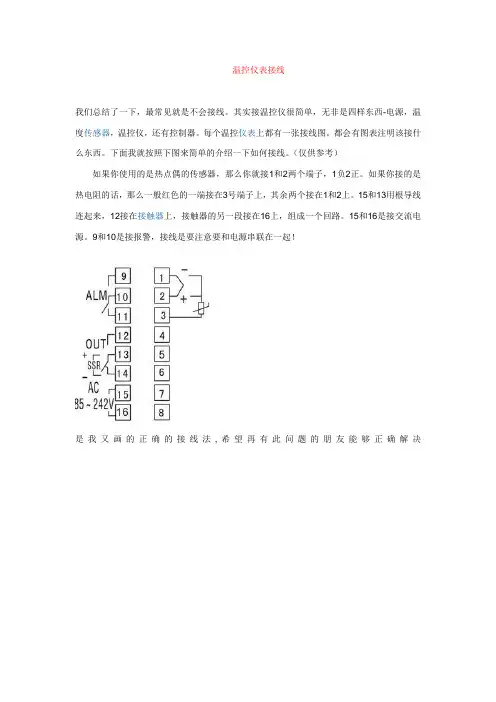

温控仪表接线
温控仪表接线我们总结了一下，最常见就是不会接线。
其实接温控仪很简单，无非是四样东西-电源，温度传感器，温控仪，还有控制器。
每个温控仪表上都有一张接线图。
都会有图表注明该接什么东西。
下面我就按照下图来简单的介绍一下如何接线。
（仅供参考）如果你使用的是热点偶的传感器，那么你就接1和2两个端子，1负2正。
如果你接的是热电阻的话，那么一般红色的一端接在3号端子上，其余两个接在1和2上。
15和13用根导线连起来，12接在接触器上，接触器的另一段接在16上，组成一个回路。
15和16是接交流电源。
9和10是接报警，接线是要注意要和电源串联在一起！是我又画的正确的接线法,希望再有此问题的朋友能够正确解决火线接5，零线接4，从5并一根线到2｛总）。
从3接一根线到继电器线圈，继电器线圈另一端接零线。
如温度控反了，3，调到1，接线。
热电偶按表上符号十接红线，一接录线。
继电器的常开触点控制交流接触器线圈通断。
交流接触器控加热管。
接线原理：以XMT-101、102为例，1.2.3接温感线，如温感线是二根，接1.3，然后把2.3短接，‘地’接地，‘中’接零，‘相’接火，‘相、总’接触器线圈，当在设定温度以上工作时，‘中’接‘低’，设定温度以下工作时，‘中’接‘高’提问人的追问2010-07-16 21:04按图接好了到了设定温度红灯没亮是什么原因啊回答人的补充2010-07-16 21:40YI一般要高出2--3度红灯才亮，低2--3度录灯亮，提问人的追问2010-07-16 22:09不行啊我设定温度为40度都到了50多度了红灯还没亮感温棒有3个线头调换位置显示负值换好显示正常值了但是红灯不亮你可以把1，2和3脚接感温探头，23和24接220伏电源，15，16，17接报警输出就可以。
智能温控器接线：1、2#端子接报警输出，3、4、5#端子接温度传感器，6、7、8#端子接控制输出，9、10#端子接电源输入（AC:220V），供参考。
温度控制器怎么接线方法
温度控制器怎么接线方法温度控制器是一种用于控制温度的设备，广泛应用于工业生产、家用电器等领域。
正确的接线方法对于温度控制器的正常运行至关重要。
接下来，我们将介绍温度控制器的接线方法，希望能够帮助大家更好地使用和维护温度控制器。
首先，我们需要准备好温度控制器、电源线、加热器和温度传感器。
在接线之前，务必确保所有设备处于断电状态，以免发生触电事故。
接下来，我们将温度控制器、加热器和温度传感器进行正确的接线连接。
首先，将电源线连接到温度控制器的电源输入端，然后将加热器的电源线连接到温度控制器的加热器输出端。
接着，将温度传感器的线缆连接到温度控制器的温度传感器输入端。
接线完成后，务必仔细检查每个接口，确保连接牢固、无松动。
在接线完成后，我们需要对温度控制器进行一些基本设置。
首先，根据实际需要，设置温度控制器的工作模式和温度范围。
然后，根据加热器的功率和工作环境的实际情况，设置加热器的工作时间和工作温度。
最后，根据温度传感器的特性，进行温度校准，确保温度控制器的准确性和稳定性。
在接线和设置完成后，我们需要对温度控制器进行一些简单的测试。
首先，接通电源，确保温度控制器正常开机。
然后，设置一个目标温度，观察温度控制器是否能够准确地控制加热器的工作，以达到设定的目标温度。
同时，也需要观察温度传感器的反馈是否准确，确保温度控制器能够及时地感知温度变化，并做出相应的调整。
最后，我们需要定期对温度控制器进行检查和维护，确保其正常运行。
定期清洁温度传感器，防止灰尘和污物影响其测温准确性；定期检查温度控制器的接线端子，确保连接牢固；定期检查加热器的工作状态，防止因加热器损坏导致温度控制不准确。
总之，温度控制器的接线方法对于其正常运行至关重要。
正确的接线方法和合理的设置能够确保温度控制器的准确性和稳定性，从而保证生产和生活中对温度的精确控制。
希望通过本文的介绍，能够帮助大家更好地了解温度控制器的接线方法，为其正确使用和维护提供一些帮助。
温控器的原理及接线图温控器的“总、高、低”是什么意思？
温控器的原理及接线图温控器的“总、高、低”是什么意思？温控器的原理及接线图中温控器的总高低是什么意思？温控器是我们常用的一种监控温度的控制系统，像家庭中使用的地暖热水器，空调烘箱等等都有温控系统的存在。
温控器的原理温控器的原理也就是温控器的控制原理，王红器连接温度探头温度探头所测量的温度反馈给处理器，通过判断与设置温度的差值，给予继电器信号判断是加热还是冷却，从而让控温系统达到平衡准确的状态。
其中我们所说的PID温控仪就是这个原理，下图是一张简单的温度控制原理图，温控仪在系统中发挥了处理器的作用，其中输出继电器可以选择SSR固态继电器，也可以选择交流接触器，固态继电器在控温系统中起到了很好的精度作用，脉冲式加热能够让温度更加均匀。
温控仪总高低什么意思？带有总高低三个这样的温控仪现在很少见了，升级版的温控器只会标注OUT，并且标明常开常闭以及SSR固态继电器输出的接线端子，所以总高低三个端子起到的是常开和常闭开关的作用，其中总是公共端，总低是常闭，总高是常开。
比如说我们把温度设定为60度，室温或者箱体内只有20度，这个时候总低为输出端连接加热器或者继电器控制加热，当温度达到60度的时候，总高接通总低断开系统停止加热，如果总高连接了冷却系统就可以给系统降温，降到设定值以下，总高断开总低接通，系统继续加热。
温控仪如何接线？常用的温控仪是数字式，带有超温报警，低温报警，可以连接上机位监控画面，还可以进行声光报警，非常的先进方便，而且接线也比较清晰，下面找到了一张常用的温控仪端子说明书，作为例子给大家介绍一下。
这张图中可以看到有两种温度传感器的接线方式，一种是热电偶，一种为pt100热电阻，我们常用的是pt100热电阻的我们以右边这张图为例，1,2端子为电源输入，3-5为输出，也就是我们上面所说的总高低，其中3,4为常闭式，3,5为常开，4为公共端。
6-8是一组报警，这一组报警我们可以接声音，9-10是第二组报警，这种报警我们可以接光源，也可以作为信号输出给上机位，13-15是Pt100热电阻接线端子。
温度控制器接线图
温度控制器接线图
温控器的接线无非是接输入输出最主要的2个部位接好线,和供电电源就可以正常的工作了。
高档，复杂的温控器功能较多，主要是给2次仪表和记录仪的信号。
或者外部的开关信号。
把握住仪表的功能就能很容易的接线。
一，温控器是一个控制机构，它需要一个能采集外部信号的传感器。
所以它有一个输入端。
一般输入端的符号会有英文INPUT字样。
常见的有：1.Pt100铂电阻（3线，也有2线）。
2.热电偶（2线）。
3.红外测温仪（2线，变送出模拟量信号）。
二，它的下一级应是执行机构。
所以它有一个输出，用来给执行机构执行信号。
一般输出端的符号会有英文OUTPUT 字样。
常见有
1.DC4-20mA..
2.接点开关量。
3.固态驱动。
4.DC 0-10v。
三，温控器的报警都是开关量、一般是一个公共端。
然后再分1.2.3.路报警。
接线图上一般有ALM1.ALM2，字样。
或者EV1.EV2.
四，温控器常见的电源是80-220V AC和 24V DC/AC2种供电电源。
220v、380V二相三相温控仪接线实物图
AC220V
火零 线线
A2 L1
地
GND GND
VCC VCC
220V电机 A1
1号模块 2号模块 B A
DO6 DO5 DO4 DO3 DO2 DO1 COM1 ALM2 ALM1 VOUT COM3
DI5 DI4 DI3 DI2 DI1
B2/TR2A2/TR2+ B1/TR1A1/TR1+ GND 24V
DI3 DI2 DI1
B B2/TR2A A2/TR2+
B1/TR1A1/TR1+ GND 24V
GND GND
VCC VCC
模块通讯 PC通讯 电源
开关量输入
报警 +5V
开关量输出1
智能控制器
模拟量输出 NTC K型
模拟量输入
开关量输出2
AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 GND AO1 AO2 GND NTC KK+ COM2 DO7 DO8 DO9 DO10 DO11 DO12
蓝色
光照
棕色 黑色
土壤温湿度
棕色(湿度)
红色
蓝色(温度)
黑色
二氧化碳
蓝色
红色 黑色
蓝色 黄色(湿度)
氨气 红色 黑色
湿度
棕色 黑色
24V 地
土壤温湿度
棕色(湿度)
红色
蓝色(温度)
黑色
二氧化碳
蓝色
红色 黑色
蓝色 黄色(湿度)
氨气 红色 黑色
湿度
棕色 黑色
24V 地
380V负载接线图
AC220V
火零 线线
A2
温控感应器的接线方法
温控感应器的接线方法
温控感应器的接线方法因具体型号和功能而异。
一般而言，温控感应器的接线方法可分为以下几类：
1. 两线制接法：将温控感应器的两个导线分别连接到电源的正负极上，输出信号为电压变化或电流变化。
这种接法简单，但不适用于需要远距离传输信号的场合。
2. 三线制接法：将温控感应器的三个导线分别连接到电源的正负极和输出端上，输出信号为电压变化或电流变化。
这种接法适用于需要远距离传输信号的场合。
3. 四线制接法：将温控感应器的四个导线分别连接到电源的正负极和输入输出端上，其中输入端和输出端可以独立接线。
这种接法适用于需要高精度的测量场合。
具体接线方法需要按照温控感应器的产品说明书进行操作，以免损坏设备或影响测量精度。
温控器接线图
温控器的接线方法时间：2009-7-13 9:31:33? 来源：互联网【大中小】【打印】?????? 温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。
真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。
其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。
温控器的接线方法：仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4).H（6）接棕色线，是电源的火线；L（3）接灰色线，是灯的火线；C(4)接白色线，是压缩机的火线。
温控器相关知识温度控制器是对空调房间的温度进行控制的电开关设备。
温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。
窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。
其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。
控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。
温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。
其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。
家用空调机械式都以这类温控器为主。
电子式分为：电阻式温控器和热电偶式温控器。
电路系统的作用：空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。
电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。
