音频处理器说明书
XTA DP226 音频处理器中文说明书
DP226 快 速 参 考若要对某一声道进行操作，可按该声道的 ‘GAIN’ 键。
第一次按键将使显示屏上出现增益屏幕。
用 ‘BACK’ 键和 ‘NEXT’ 键可使该声道的参数在显示屏上滚动。
（如果再按一次 ‘GAIN’ 键，可以调出上一次调整后的参数。
再按一次键将返回默认屏幕。
）若要进入菜单，可按 ‘MENU’ 键。
用 ‘BACK’ 键和 ‘NEXT’ 键寻找所需的子菜单，然后按 ‘ENTER’ 键进入选中的子菜单。
然后可用 ‘BACK’ 键和‘NEXT’ 键选择菜单项，用 ‘ENTER’ 键确认。
菜单：输入记忆子菜单：用于存贮和调出输入均衡、输入增益和基础延时等参数。
也用于存 贮和调出送往或来自 PC 卡的记忆数据。
输入设置子菜单：用于将各路输入均衡联动，或使该路输入呈平坦响应。
X-over 子菜单：用于存贮及调出 X-over 的设置值，包括格式、输出均衡、输出延时、 输出增益和限幅器的设置。
还可用于设计一套新的 X-over 。
安 全 子 菜 单：用四位密码锁定各种设置值。
系 统 子 菜 单：用于查看本机的当前状态。
其它选项包括参数显示是 Q 值还是带宽、当前的X-Over名称 用于 激活菜单用于使参数和菜单 在屏幕上滚动从限幅器门槛 起算的电平 声道静音静音时 LED 灯点亮当前输入EQ 按此键将使屏幕上的参数 均衡器旁路按此键 退出 菜单按此键 进入菜单或确认选择LED 指示灯 此声道 正在被编辑按一次进入声道增益屏幕 再按一次可观察上一次的数据再按一次返回默认屏幕电平表是接在静音开关之前还是静音开关之后。
说明：1.X-over（输出）设置值的存贮／调出（使用‘store / recall a X-over’）与输入设置值的存贮／调出（使用‘store / recall input memory’）是相互独立的。
2.输出电平表所显示的dB 值是相对于限幅器门槛值的，输入表所显示的dB 值是相对于输入剪峰值的。

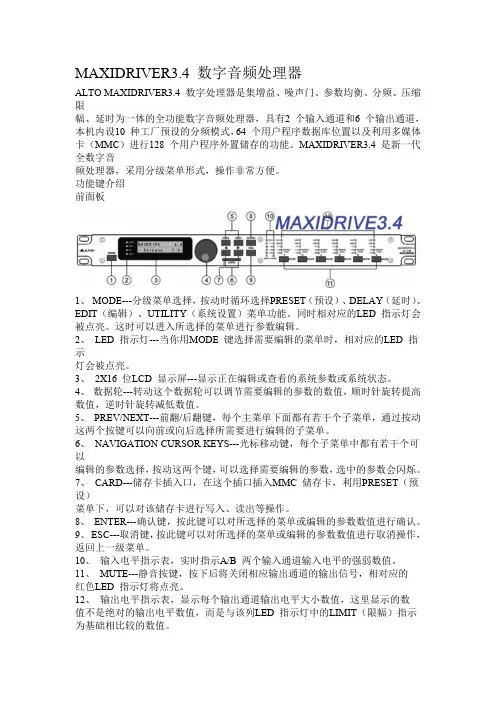

数字音频处理器中文使用说明
MAXIDRIVER3.4数字音频处理器ALTO MAXIDRIVER3.4数字处理器是集增益、噪声门、参数均衡、分频、压缩限幅、延时为一体的全功能数字音频处理器，具有2个输入通道和6个输出通道，本机内设10种工厂预设的分频模式，64个用户程序数据库位置以及利用多媒体卡（MMC）进行128个用户程序外置储存的功能。
MAXIDRIVER3.4是新一代全数字音频处理器，采用分级菜单形式，操作非常方便。
功能键介绍前面板1、MODE---分级菜单选择，按动时循环选择PRESET（预设）、DELAY（延时）、EDIT（编辑）、UTILITY（系统设置）菜单功能。
同时相对应的LED指示灯会被点亮。
这时可以进入所选择的菜单进行参数编辑。
2、LED指示灯---当你用MODE键选择需要编辑的菜单时，相对应的LED指示灯会被点亮。
3、2X16位LCD显示屏---显示正在编辑或查看的系统参数或系统状态。
4、数据轮---转动这个数据轮可以调节需要编辑的参数的数值，顺时针旋转提高数值，逆时针旋转减低数值。
5、PREV/NEXT---前翻/后翻键，每个主菜单下面都有若干个子菜单，通过按动这两个按键可以向前或向后选择所需要进行编辑的子菜单。
6、NAVIGATION CURSOR KEYS---光标移动键，每个子菜单中都有若干个可以编辑的参数选择，按动这两个键，可以选择需要编辑的参数，选中的参数会闪烁。
7、CARD---储存卡插入口，在这个插口插入MMC储存卡，利用PRESET（预设）菜单下，可以对该储存卡进行写入、读出等操作。
8、ENTER---确认键，按此键可以对所选择的菜单或编辑的参数数值进行确认。
9、ESC---取消键，按此键可以对所选择的菜单或编辑的参数数值进行取消操作，返回上一级菜单。
10、输入电平指示表，实时指示A/B两个输入通道输入电平的强弱数值。
11、MUTE---静音按键，按下后将关闭相应输出通道的输出信号，相对应的红色LED指示灯将点亮。
DAS6402数字音频处理器说明书
CIO-DAS6402 Signal Connector CIO-DAS6402-12 shown smaller than actual size.CIO-DAS6402or industrial monitoring.shown at right.High Speed 64-Channel12-Bit Board A/D data formatD15 D14 D13 . . . D5 D4 D3 D2 D1 D0 A/D11A/D10A/D9 . . .A/D1A/D016-Bit Board A/D data formatD15 D14 D13 . . . D5 D4 D3 D2 D1 D0 A/D15A/D14A/D13 . . .A/D5A/D4A/D3A/D2A/D1A/D0The CIO-DAS6402 features anenhanced triggering mode called the burst mode. In the burst mode the A/D converter is run at its maximum rate for the entire multi-channel scan, thus reducing the channel to channel skew time to the maximum A/D rate which is 4 µS for the 12-bit board and 10µS for the 16-bit board.SoftwareThe CIO-DAS6402 includes acomplete test and calibration program. The program provides a step-by-step procedure for installing and configuring the card. It also creates a configuration file used by theoptional Universal Library.The Universal Library is a set ofI/O libraries and drivers for those users creating their own customprograms. The Universal Library is compatible with most Windows based languages and supports theentire CIO family of boards. TheLibrary includes an extensive set of programming examples written in Visual Basic and C. An optional driver for LabView is also available.The CIO-DAS6400 is also compatible with many off-the-shelf programs including Labtech, DASYLab and SnapMaster.CIO-DAS6402-16 shown smaller than actual size.The only difference between the 12-and-16 bit A/D control registers is the A/D least significant byte data register. Shown below are the A/D data registers for the CIO-DAS-6402-12 andCIO-DAS-6402-16. The 16-bit board simply has useful data in the 4 least significant bits (instead of 0).The CIO-DAS6402-16 provides 16 bits of analog input and analog output resolution (1 part in 65,536) while the CIO-DAS6402-12provides 12-bit resolution (1 part in 4096) for its analog inputs and outputs.Models with 12 and 16 Bit ResolutionAll A/D range selection on the CIO-DAS6402 is selected via software. The D/A range on the CIO-DAS6402/12 is also set via software while the output range of the CIO-DAS6402/16 is set byDIP switches on the board. Theranges and resolutions available onthe CIO-DAS6402 boards are shown below.Analog Input RangesThis is also the format differencewhen writing to the D/A registers. All of the channels on theCIO-DAS6402 are multiplexed into a single A/D converter. Since there is only one A/D converter on theboard, a channel to channel timeskew (delay) occurs when scanning multiple channels. With many A/D boards, the time skew is equal to the sample rate, so a 1 KHz sample rate would produce a 1 millisecond skew time.Minimizing Channel to Channel SkewDIgITAl InPUT / OUTPUTDigital Type: Output - 74LS244, Input - 74LS273Configuration: Two dedicated ports, 8 input and 8 outputOutput High:******************Output low: 0.4 volts @ 8 mA min Input High: 2.0 volts min, 7 volts absolute maxInput low: 0.8 volts max, -0.5 volts absolute minCOUnTERCounter Type: 82C54Configuration: 3 down counters, 16-bits eachEnVIROnMEnTAlOperating Temperature Range: 0 to 70°CStorage Temperature Range: -40 to 100°CHumidity: 0 to 90% non-condensing POWER COnSUMPTIOnIcc: Operating (CIO-DAS6402-16): 1.17A typical, 1.67A maxIcc: Operating (CIO-DAS6402-12): 1.05A typical, 1.6A maxOMEGACARE SM extended warranty is available for models shown on this page. Ask your sales representative for full details when placing order.Ordering Example: CIO-DAS6402-16 board, CIO-TERM100 terminal board,OMEGACARE SM 1-year extended warranty for CIO-DAS6402-16 (adds 1 year to standard 3-year warranty). and C100-FF-2 cable.Specifications(Typical for 25°C unless otherwise specified.)CIO-TERMInAl shown smaller than actual size.The CIO-DAS6402 includes Instacalcalibration and Testing softwareOMEGACARE SM extendedwarranty program is available for models shown on this page. Ask your sales representative for full details when placing an order. OMEGACARE SM covers parts, labor and equivalent loaners.。
VINAL 数字音频处理器 说明书
通 道A－B均衡 通 道1－9均衡 均 衡+/增益 9段输 入均 衡滤 波 7段输 出均 衡滤 波 参量 低 通频 率-2nd 高 通频 率-2nd 参量 带宽
IN-A: 1 Gain:0.0dB
PEQ: 1000 Hz Q: 1.2
均 衡滤波器： 二阶滤 波器是每 倍频程12dB的 斜率，所有 的滤波器 具有+12/-24B的提升/衰减 范围。 高/低通斜率滤 波器 的范围 从19.8Hz ~21.5KHz。 斜率滤 波器可以 通过 增加或 者衰减音频信号的 高端或者 低端， 最为有效地用作大 范围音色 控制。
24 Bit Digital Crossover
R
28 Bit System Processor
4.2 预设
VT204M具 有20个 可编 程 的预设 模式 ，每个 预设模 式都可以完 全定义 二个输 入和 四个输 出以 及 其各 自的 配置 。 请注 意： 在20个预设定 模式之 外， 还 有一个“快 速拍摄 ”功能 来保 存着工 作设定 ，它可 以 保存 当前 每一步 改动的 设定值 ，这 样在关 闭电源 之前 可以保 存所 有 的改动 。
输 入增 益 通 道A－B 增益 -50～+12
输入增益液晶显示屏显示 IN -A Gain:+0.0dB
输 出 增 益 液 晶 显 示屏 显 示
通 道A－B 通 道1－t1 IN A G ain :+0. 0dB
Pol：Nor
输 出极 性
4.6b 均 衡
VT204M的均衡部 分提供完 整 的参 量均 衡及二 阶斜率滤波器。每 个输入通道具有9 个可选 择的均衡滤波器， 同时每个输出通道 具有7 个可选 择的均 衡滤波器。在所有 情 况下 每个滤 波器可在参量( PEQ )、二 阶低通斜率 ( LSEQ) 和二阶高通斜率 ( HSEQ ) 之间 选择。
百灵达音频处理器说明书DEQ2496
GEQ 图形均衡器PEQ 参数均衡器DEQ 动态均衡器WIDTH音像宽广调整FBD 回授抑制DYN 动态处理UTILITY 各项设定选单I / O 输入输出功能BYPASS功能不使用开关MEMORY 储存功能METER 表头RTA 音场实时分析模式在使用此手册之前，请了解说明是依官方操作方式进行，不过在一些功能页面皆包括了一些快速按键的使用，操作者在熟悉基本的运作调整后，自然对于快速使用的功能按键会有一番的认识，而在此不再详述。
2. CONTROL ELEMEENTS ( 控制组件)。
2.1 Front panel ( 正面的面版)。
1. LED METER ( 表头指示)。
指示输入的声音讯号电平大小，在其最上方的灯号是CLIP ( 讯号切割) 的指示，表示输入的讯号已经过大，或是在DYN (动态处理)的调整上，其LIMITER( 限制器) 设定限制电平位置过低的原因，参照章节 3.4。
2. METER key ( 表头按键)。
使用这个按键进入后，可以选择三种不同的表头指示模式，参照章节3.10。
3. RTA key ( 音场实时分析模式按键)。
使用这个按键进入后，可以选择三种不同的分析显示，参照章节 3.8。
4. COMPARE ( 功能调整比较按键)。
使用这个按键进入后，可以将你预设的储存资料来与当下所调整的数据来做两种比较。
5. MEMORY key ( 记忆储存按键)。
在这里，你可以将DEQ - 2496 所调整后的数据储存起来，以方便下次的呼叫使用，参照章节 3.9。
图 2 - 1 各项按键显示图 2 - 2 各项按键显示与飞梭旋转控制定义。
6. PAGE key ( 页面选择按键)。
当你是在某项的功能页面时，藉由这个按键再去选择里面的章节出来做调整。
7. functions performed key ( 功能定义执行按键)。
藉由上方的动作后，欲去执行当下的模式或是型态，或改变设定回复预设等，这个功能按键区分 A 键、B 键，是一个去完成的指令键。
ML-2 音频处理器说明书
q Ultra-heavy distortion with sharp-edged attack for crushing metal riffs
q LOW control for heavy, low frequency sound a la 7-string guitar or dropped tuning
11
q HIGH control for screaming, metallic tone
q Road-tough BOSS metal construction
*Actual product appearance may be subject to change.
Байду номын сангаас
ML-2 Specifications
6F22 (9 V) type (carbon), Dry battery 6LR61 (9 V) type (alkaline), AC Adaptor (PSA series: optional) s Current Draw 36 mA (DC 9 V) s Expected battery life under continuous use Carbon: 3 hours, Alkaline: 10 hours s Dimensions 73 (W) x 129 (D) x 59 (H) mm, 2-7/8 (W) x 5-1/8 (D) x 2-3/8 (H) inches s Weight
音频处理器 ControlSpace ESP-88 说明书
模拟输入电压范围
0 V ~ 3.3 V (最大 5 V)
数字输入电压范围
0 V ~ 3.3 V (门限电压 = 1.6 V)
控制输出
8 路数字输出，10 kΩ 内部提升电阻至 5 V, Phoenix / Euro block 2 极，9 针，3.81 mm 定位接口
输出电压 输出电流 通讯端口
0 ~ 5V 开路电极 0.5 mA (源电流) / 10 mA 最大(灌电流) 10 Base-T (RJ-45), RS-232C (DSub 9 针，公头, DTE), RS-485 (Phoenix / Euro block 2 极，3 针)
PC 041760
4 of 8
ControlSpace® ESP-88
音频处理器
ControlSpace® Designer™ 软件
Bose® ControlSpace® Designer™ 软件是一套图形用 户界面的设计软件，用于设计和配置 ControlSpace 系统。Smart Simulation 智能仿真编程功能可以使 设计师在屏幕上观察、验证、反复测试及记录各种 ControlSpace® ESP-88 音频处理器、控制中心、区域 控制器以及通用控制信号输入的编程，与是否连接系 统硬件无关。
延时存储器
16 MByte / 72 秒 ( 64 MByte / 288 秒 使用选配 DSP 扩展卡时)
信号处理(继续)
音频延迟
610 毫秒 (模拟输入到模拟输出)
(860 毫秒，使用选配的 DSP 扩展卡时)
采样频率
48 kHz
A/D 和 D/A 转换
24 位
控制输入
8 路模拟或数字输入，5.1 kΩ 内部提升电阻至 5 V, Phoenix / Euro block 2 极，9 针、3.81 mm 定位接口
Tendzone 数字音频处理器说明书
前言感谢您选购本公司的产品，请先阅读本手册以熟悉该产品。
注意：本手册提供了同系列所有型号的相关信息，由于不同的型号配置不同，所以，你选购的产品的实际配置可能与本手册的说明不尽相同，如有差异，请以您实际购买的产品为准。
重要的安全事项（针对火灾、电击或伤害人体的指示）注意-使用该电器产品时，有以下基本的预防措施：1.使用该产品前请详细阅读全部的安全事项；2.本产品应当接地，如果出现故障时，电流经最小的接地电阻流入大地，以减小电击；本产品的电源线和电源插头都配备安全接地，电源插头应当牢固插入适当的电源座，此电源座应当完全按当地的条例来安装和接地。
警告-接地装置连接不当会导致电击；如果你对产品是否正确接地存在疑问，请委托合格电工或维修人员检查；请不要尝试私自更改产品的电源插头，如果不适合电源插座，可委托合格电工安装适当的电源插座；3. 为了减小伤害的风险，当产品在小孩附近使用时，要严密监管；4. 请勿在湿度很大的地方使用机器，例如靠近浴缸、洗面盆、厨房水槽、湿度大的地下室或者靠近游泳池和湖泊；5. 该产品应当安装与通风良好的地方；6. 该产品必须远离热源，例如电暖炉、电热毯或者其他产生热量的产品；7. 该产品的电源类型必须符合操作指示或者产品上标明的类型；8. 该产品要配备一条两端的电源线（一端的插片长过另一端）。
这是安全装置。
如果你无法把电源插头插入电源插座，请联系电工来更换旧插座。
9. 长时间不使用时，请把电源线从电源插座中拔出，从电源插座拔出电源线时，请勿拉扯电源线，应当抓住电源插头将其拔出；10. 细心护理，请勿让杂物或者液体从其缝隙掉进机器内；11. 当有下列情况时，应委托合格维修人员修理：A．电源线或电源插头已被损坏B．杂物或者液体已掉进机内C．产品已被雨淋D．产品已不能正常操作或在演出中出现明显变化E．产品已跌坏或外观损坏12. 当出现在用户维修指南中没有描述的情况时，请勿尝试私自修理，应当委托合格的维修人员修理；13. 警告-勿让重物积压或踩踏电源线，切忌拉、拔或强力扭曲电源线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重要的安全事项（针对火灾、电击或伤害人体的指示）注意-使用该电器产品时，有以下基本的预防措施：1.使用该产品前请详细阅读全部的安全事项；2.本产品应当接地，如果出现故障时，电流经最小的接地电阻流入大地，以减小电击；本产品的电源线和电源插头都配备安全接地，电源插头应当牢固插入适当的电源座，此电源座应当完全按当地的条例来安装和接地。
警告-接地装置连接不当会导致电击；如果你对产品是否正确接地存在疑问，请委托合格电工或维修人员检查；请不要尝试私自更改产品的电源插头，如果不适合电源插座，可委托合格电工安装适当的电源插座；3.为了减小伤害的风险，当产品在小孩附近使用时，要严密监管；4.请勿在湿度很大的地方使用机器，例如靠近浴缸、洗面盆、厨房水槽、湿度大的地下室或者靠近游泳池和湖泊；5.该产品应当安装与通风良好的地方；6.该产品必须远离热源，例如电暖炉、电热毯或者其他产生热量的产品；7.该产品的电源类型必须符合操作指示或者产品上标明的类型；8.该产品要配备一条两端的电源线（一端的插片长过另一端）。
这是安全装置。
如果你无法把电源插头插入电源插座，请联系电工来更换旧插座。
9.长时间不使用时，请把电源线从电源插座中拔出，从电源插座拔出电源线时，请勿拉扯电源线，应当抓住电源插头将其拔出；10.细心护理，请勿让杂物或者液体从其缝隙掉进机器内；11.当有下列情况时，应委托合格维修人员修理：A．电源线或电源插头已被损坏B．杂物或者液体已掉进机内C．产品已被雨淋D．产品已不能正常操作或在演出中出现明显变化E．产品已跌坏或外观损坏12.当出现在用户维修指南中没有描述的情况时，请勿尝试私自修理，应当委托合格的维修人员修理；13.警告-勿让重物积压或踩踏电源线，切忌拉、拔或强力扭曲电源线。
请勿滥用电源线，不合格的电源线可能导致火灾或对人构成伤害。
目录重要的安全事项（针对火灾、电击或伤害人体的指示） (1)目录 (2)一、设备架构 (3)二、软件操作说明 (3)2.1 菜单栏和工具栏 (5)2.1.1文件 (5)2.1.2本地设置 (5)2.1.3设备设置 (6)1）用户管理 (6)2）场景管理 (7)3）网络设置 (8)4）串口设置 (8)5）设备升级 (8)2.2 音频输入模块 (9)2.2.1输入源 (9)2.2.2均衡器 (10)2.3自动混音器 (10)2.4反馈消除 (12)2.5 噪声抑制器 (12)2.6 音频输出模块 (13)2.6.1来源于 (14)2.6.2音箱管理 (14)2.6.3 限幅器 (15)2.7 中控命令生成器操作说明 (16)2.7.1 简易生成中控命令 (16)2.7.2中控命令生成器操作说明 (16)三、常见问题 (18)一、设备架构设备前面板指示灯：(1)PWR：电源指示灯，接通电源后，灯亮表示设备供电正常，灯灭表示设备供电有异常；(2)STATUS:状态指示灯,灯闪表示系统运行正常，在升级过程中灯会长亮；(3)IN：输入信号指示灯，灯不亮表示该通道无信号输入，灯亮绿表示该输入通道有信号输入，灯亮红表示该输入通道静音；OUT：输出信号指示灯，灯不亮表示该通道无信号输出，灯亮绿表示该输出通道有信号输出，灯亮红表示该输出通道静音；设备后面板接口：(1)AC220V：电源插头，支持AC 100V~240V供电,50~60Hz；(2)M-LAN: 网络接口，连接PC，在线编辑和命令收发控制；(3)RS232：通信接口，连接外部中控设备/支持摄像跟踪；(4)RESET：系统复位按钮；(5)INPUT：模拟音频MIC\LINE输入接口；OUTPUT：模拟音频输出接口；二、软件操作说明软件的安装：软件支持vista、XP、window7、window8操作系统，在安装软件前，请确保电脑已经安装DotNet Framework3.5。
其次PC端的IP地址中至少有一个地址与设备IP 地址（设备出厂默认IP地址为“192.168.10.10”）在一个网段内，否则只能查询设备，不能正常连接；如果PC端没有设置与设备相同网段的IP地址，请参考后面的常见问题中第一次使用设备的注意事项正确设置。
（1）菜单栏和工具栏：菜单栏包括软件各项功能菜单，工具栏显示常用功能菜单；（2）复制/粘贴/静音：通道之间的参数复制或相同功能模块之间的参数复制，界面选择框为红色表示该模块可进行复制/粘贴操作；静音是系统静音，按钮按下，全部输出通道静音。
（3）通道参数控制区：显示每个通道的各个功能模块的参数，选择框为红色表示该模块可进行复制/粘贴操作，部分隐藏的模块可直接点中界面左右拖动。
（4）输入/输出通道控制区：显示每个通道的电平和增益，选择其中任意通道，相应的具体参数会在模块3中显示；部分隐藏的通道可使用进行切换；通道选择框为红色时，该通道可进行操作复制/粘贴。
通道选择框为蓝色时，模块（3）中显示为当前通道的参数。
（5）状态栏：显示连接设备当前的登录用户名、IP、DSP的占用率。
2.1 菜单栏和工具栏2.1.1文件1）新建：建立一个新的编辑档案，参数为出厂配置。
2）打开：打开已保存的场景。
3）另存为：把当前配置以文件(.dat)形式保存到本地。
4）中/English：切换界面显示语言。
5）退出：关闭软件。
2.1.2本地设置1）设备列表：点击“搜索”按钮，查询当前局域网中的在线设备，搜索的结果如上图所示。
“状态”为“！”表示PC端没有设置与设备在同一个网段的IP，无法正常连接该设备，请在PC端添加一个与设备在同一个网段的IP（参考常见问题1），再尝试连接。
如“连接/断开”栏中显示“连接”时，表示设备没有联机，点击“连接”即可连接当前选中的设备，当“连接”变为“断开”时，表示设备联机成功。
如“连接/断开”栏中显示“断开”时，表示设备已经联机，点击“连接”即可从当前连接的设备上断开，当“断开”变为“连接”时，表示设备离线成功。
“连接”和“断开”设备都需要输入用户信息。
2）通道选择：对输入输出通道进行排序、分组、隐藏操作；排序：固定1~N通道；用于查看对应通道的位置。
名称：选中需要排序的通道，按上下移动键调整相应的位置，并且可以修改相应通道的名称。
类别：显示通道属性，不能修改。
显示：选中表示显示，否则隐藏该通道。
分组：显示分组中的通道信息。
3）连接：连接最后一次登录的设备。
4）断开：从当前连接的设备上断开。
2.1.3设备设置1）用户管理设备初始用户列表为：改个人信息。
修改用户：首先在左边列表中选择需要修改的用户，用户名和密码编辑框显示当前选中用户的信息，输入新信息，点击“修改”按钮即可。
删除用户：选择左边列表中要删除的行，点击“删除”按钮即可删除该用户。
添加用户：在左边列表中选择为空的行，并在右边的用户名和密码编辑框（应该为空）中输入新用户的信息，点击“添加”按钮即可新添加一个用户。
2）场景管理修改场景名：修改选中的场景名称。
保存至设备：将当前的场景保存到选中的设备场景号中。
复位：将选中的场景配置恢复为默认配置。
全部复位：将所有场景配置恢复为默认配置。
加载场景：启用当前选中的场景，通常用于场景更换。
上传至设备：将PC端的场景上传并覆盖选中的设备上的场景。
下载至本地：将当前选中的设备场景保存到PC端。
设置默认启动：将选中的场景勾选为每次开机启用的场景。
取消默认启动：取消勾选的开机启用场景。
在主界面会有直观的当前场景显示及一些常用功能，如下图：下拉框选中显示的场景表示当前正在运行的场景。
保存：将下拉框中选中的场景配置保存到本地。
上传：将保存在本地的场景配置文件覆盖设备上当前下拉框中选中的场景号配置文件，此时的场景并不会自动运行，如需运行，还需“加载”该场景。
加载：将当前下拉框中选中的场景设置为当前运行场景。
3）网络设置用于查看和修改设备的网络地址等信息，在对应的位置输入设备的IP地址、子网掩码、网关，点击确定即可修改当前设备的网络信息。
4）串口设置用于查看和修改当前连接设备的串口信息，设置完成后点击“保存”按钮即可修改当前设备的串口信息；修改后想恢复到默认值，直接点击全部复位按钮即可。
勾上回复结果表示在通过串口发送命令的时候，有回复命令。
5）设备升级设备升级分自动检测升级和手动升级。
自动检测升级：PC连接设备时会检测设备DSP版本，如果版本较低，会弹出提示是否升级，升级点“是”，不升级点“否”。
手动升级：从官方网站上下载升级包，连接设备，在设备设置菜单栏中选择升级，在地址栏中输入升级包所在目录，点击“升级”即可完成对设备的升级。
升级完成后设备会自动重启，但需要重新手动连接。
升级过程中请勿断电，升级还未完成，断电会导致设备死机。
2.2 音频输入模块点击该通道可切换上方的功能模块显示框，参考2.1.2.3查看通道信息。
输入通道支持分组功能，可将多个通道设置到一个组，调节该组的增益时候，该组下属通道的增益同时变化，设置分组后增益推子上会出现分组标识。
系统提供两类组别：一种是Group组，直接调节增益值；另一种是DCA组，调节增益的百分比。
1）上方编辑框显示通道名称，可修改。
2)Pre/M:pre设置显示的电平是推子前还是推子后；M设置该通道的静音。
3)电平显示和输入增益调节推子。
4)输入增益2.2.1输入源麦克输入和线路输入可以选择灵敏度，灵敏度高表示传声器的声电转换效率高，对微弱声音信号的反映灵敏；静音：按下表示该通道启用静音，相当于屏蔽该输入信号，弹起表示该通道信号非静音。
测试信号：包括正弦、粉红、白噪声，按下时候可以调节信号发生器的参数，并将信号发生器的信号接入该通道，其它输入信号不再输出；幻象供电：麦克输入是提供幻象供电，用于电容式话筒供电，线输入或非电容式话筒请勿开启，以防烧毁；2.2.2均衡器均衡器是对频率特性进行补偿和修正，使之达到一个较为平直的频响特性。
3段参数均衡全部直通：将所有频段信号全部旁通，信号直接进入下一个处理模块；按下表示直通有效，即均衡器不启作用，所有频段信号全部直通到下一个处理器，弹起表示均衡器启作用，信号经过均衡器处理后再输出。
段直通：当进行EQ调整后，可以针对某些已设定的频段进行旁通取消的动作，只对该段作用。
中心频率：需要做均衡处理的频率。
增益：频率中心点的增益/衰减值。
当这个值为0时，中心频率，Q值均无效。
带宽：频率点的带宽，即该段在中心频率周围的影响范围，数值越大带宽越大，影响范围越大。
全部复位：将所有参数回复到出厂设置。
2.3自动混音器在会议室中，有8 只话筒，如果这时候8 只话筒都打开并具有相同的电平，而只有一个人在发言因为其余7 只话筒会拾取房间中的噪声、混响等，影响音质。
其次由于这些话筒的存在，声反馈前所能达到的最大增益中有效声的成分相对下降，音量出现不足。
