电功率电能计算讲义

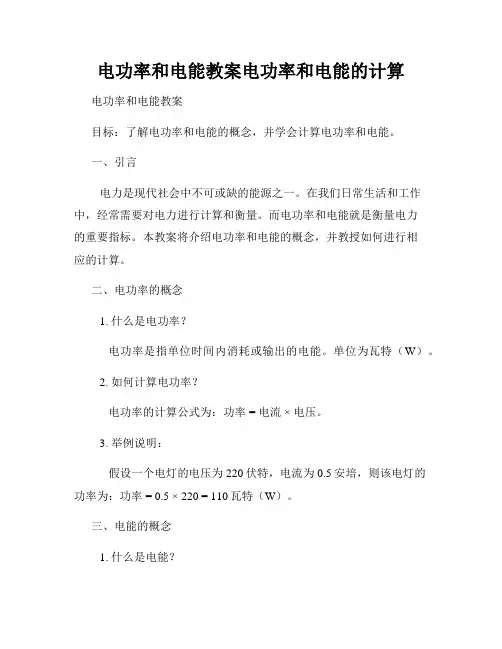

电功率和电能教案电功率和电能的计算
电功率和电能教案电功率和电能的计算电功率和电能教案目标：了解电功率和电能的概念，并学会计算电功率和电能。
一、引言电力是现代社会中不可或缺的能源之一。
在我们日常生活和工作中，经常需要对电力进行计算和衡量。
而电功率和电能就是衡量电力的重要指标。
本教案将介绍电功率和电能的概念，并教授如何进行相应的计算。
二、电功率的概念1. 什么是电功率？电功率是指单位时间内消耗或输出的电能。
单位为瓦特（W）。
2. 如何计算电功率？电功率的计算公式为：功率 = 电流 ×电压。
3. 举例说明：假设一个电灯的电压为220伏特，电流为0.5安培，则该电灯的功率为：功率 = 0.5 × 220 = 110瓦特（W）。
三、电能的概念1. 什么是电能？电能是指电源在给定时间内输出的电功率所对应的能量。
单位为瓦时（Wh）。
2. 如何计算电能？电能的计算公式为：能量 = 功率 ×时间。
3. 举例说明：假设一个电视机的功率为100瓦特，开机使用时间为3小时，则该电视机消耗的电能为：能量 = 100 × 3 = 300瓦时（Wh）。
四、电功率和电能的关系1. 电能与电功率的关系电能和电功率的关系可以用公式表示：能量 = 功率 ×时间。
2. 举例说明：如果一个电风扇的功率为50瓦特，使用时间为2小时，则该电风扇消耗的电能为：能量 = 50 × 2 = 100瓦时（Wh）。
五、巩固练习1. 问题一：如果一个电热水器的功率为2000瓦特，使用时间为4小时，计算该电热水器消耗的电能。
2. 问题二：如果一个电冰箱的功率为150瓦特，使用时间为24小时，计算该电冰箱消耗的电能。
六、总结通过本节课的学习，我们对电功率和电能有了更深入的了解。
电功率是衡量单位时间内消耗或输出的电能的指标，而电能是电源在给定时间内输出的电功率所对应的能量。
通过功率和时间的乘积，我们可以计算出电能的值。
理解和掌握这两个概念将帮助我们更好地进行电力的计算和使用。
《认识电功率》电能与电功率PPT
知3－讲
4.进行实验与收集数据
知3－讲
实验一：探究灯泡的电功率与电压的关系 将两个灯泡串联，使通过它们的电流相同，如图所示。
知3－讲
闭合开关，读出两电压表的示数，计入下边的表格中
灯泡甲 灯泡乙
电压U/V
灯泡的亮度（选 填“明”“暗”）
知2－练
2 (中考·宜宾)某种车载空气净化器，其工作过程如图 所示，受污染的空气被吸入后，颗粒物进入电离区 后带上某种电荷，然后在集尘器上被带电金属网捕 获，再通过复合过滤网使空气净化，其中带电金属 捕获颗粒物的工作原理是____________________， 车载空气净化器正常工作时的功率为4.8 W，电压为 12 V，则它正常工作的电流为________A。
1 下表所列的是一台电风扇内电动机的主要电气技 术数据。该电动机正 常工作时的电流是多少？
电压U/V
220
功率P/W
55
（来自教材）
2 一个家用普通照明灯泡正常工作时，通过的电流
约为( )
A. 2×l0-2 A B. 2×10-1A
C. 20 A
D. 2×l02 A
3 某教室里安装有8盏40W的日光灯，这8盏日光
冷冻保鲜室有效容
积
26 L
冷冻能力
4kg/24h
额定电压
220V~
外形尺寸深× 宽×高（mm)
600×600×1 650
5 (中考·泰安)实验中绘出了小灯泡的电流与电压关 系的UI图像如图甲所示，则图乙中有关此小灯泡 功率P与U2或P与I2的图像可能正确的是( )
6 (中考·茂名)如图所示，将滑动变阻器的滑片P移 向M端，闭合开关S，电流表的示数为1.0 A，电 压表的示数为6 V；滑片P移向N端，闭合开关S， 电压表的示数为2 V。求： (1)电源的电压及电阻R0的阻值； (2)R0消耗的最大电功率和滑动变 阻器的最大阻值。
《电功和电功率》 讲义
《电功和电功率》讲义一、电功电功，简单来说，就是电流做功的多少。
就好比我们用力推一个物体，使它移动一段距离，我们就做了功。
电流通过导体时，也在做功。
那电流是怎么做功的呢？当电流通过用电器时，电流会对用电器中的电荷做功，将电能转化为其他形式的能。
比如，电灯发光时，电能转化为光能和热能；电动机转动时，电能转化为机械能和内能。
电功的大小与哪些因素有关呢？我们通过实验发现，电功与电流、电压和通电时间都有关系。
具体来说，电功等于电流、电压和通电时间的乘积。
如果用 W 表示电功，U 表示电压，I 表示电流，t 表示通电时间，那么电功的计算公式就是 W ＝ UIt 。
假设一个电阻为 R 的导体，通过的电流为 I ，两端的电压为 U ，根据欧姆定律 U ＝ IR ，我们可以将电功的公式进一步变形为 W ＝ I²Rt或者 W ＝ U²t/R 。
在实际生活中，电功的单位是焦耳（J），它是一个比较小的单位。
为了方便计量，我们常用“度”，也叫千瓦时（kW·h），1 度＝ 1 千瓦时＝ 36×10⁶焦耳。
比如，我们家里一个月用了 100 度电，这就是说在一个月内，电流做的功相当于 36×10⁸焦耳。
二、电功率了解了电功，接下来咱们说说电功率。
电功率表示电流做功的快慢。
就像跑步，有的人跑得快，有的人跑得慢，电功率就是衡量电流做功快慢的物理量。
电功率等于电功与通电时间的比值，如果用 P 表示电功率，W 表示电功，t 表示通电时间，那么电功率的公式就是 P ＝ W/t 。
再结合电功的公式 W ＝ UIt ，可以得到电功率的另一个公式 P ＝ UI 。
同样，如果根据欧姆定律 U ＝ IR ，电功率还可以表示为 P ＝ I²R 或者 P ＝U²/R 。
电功率的单位是瓦特（W），常用的还有千瓦（kW），1 千瓦＝1000 瓦。
比如，一个灯泡上标有“220V 40W”，这就表示这个灯泡在220 伏的电压下正常工作时，它的电功率是 40 瓦。
电功与电能讲义
电功、电功率、电能。
1．电功.（1） 电流通过用电器所做的功叫做电功。
电流做功的过程就是电能转化为其他形式能的过程.（2） 国际单位：焦（J ）。
(3）计算公式：W ＝UIt ＝UQ 。
2．电功率。
（1）物理意义：反映电流做功快慢的物理量。
（2)定义：电流所做的电功与做功时间的比值。
（3）国际单位:瓦（W ）。
（4）计算公式：tWP =。
（5)常用公式：UI P =。
（6)额定功率和实际功率.额定电压：用电器正常工作时的电压值为额定电压；额定电压也是用电器上标着的电压。
例如：我国家庭电路的电压为220伏，家用电器的额定电压一般为220伏。
额定功率：用电器在额定电压下的功率值为额定功率；也就是用电器上标着的电功率为额定电功率。
例如：家庭用普通照明的白炽灯泡在电功率15瓦～60瓦之间，电饭锅的电功率在350瓦～1350瓦之间，家用电冰箱的电功率在100瓦～140瓦之间，空调机的电功率在1500瓦～2500瓦之间。
实际功率：当加在用电器两端的电压不等于额定电压时，用电器的功率为实际功率。
实际功率等于用电器两端实际电压与通过用电器实际电流的乘积.3．电能。
（1）定义:表示电流做多少功的物理量,物理意义同电功. （2）计算公式：W ＝Pt 。
（3）国际单位：“千瓦·时（kW·h ）”或“度”。
1千瓦·时＝1度电＝3。
6×106焦。
（4）测量仪器：电能表。
如图8-14所示,注意最后一位是小数位。
“220V 5A ”表示:额定电压为220V,允许长时间通过的图8-14 电能表表盘最大电流为5A ；“3000r/kW ·h ”表示每消耗1千瓦·时的电能，电能表的转盘将转过3000圈.若用该电能表测量某个用电器的功率:只让该用电器工作，记下在时间t (时）内,电能表转盘转过的转数N ，则用电器消耗的电能3000N1⨯⋅=时千瓦W ,功率（千瓦）P ＝W /t 。
电功率(讲义及答案)
电功率（讲义）一、 知识点睛【板块一】电功率1. 物理意义：电功率表示 的物理量。
电功率越大表示电流做功越 。
2. 概念：电功率等于 与之比；即单位时间内电流所做的功。
3. 公式：P = 。
P ： ，单位 ，符号 ； W ： ，单位 ，符号 ； t ： ，单位 ，符号 。
电功率的大小在数值上等于。
某小型电动机的电功率为 60W 的物理意义是：电功率其它单位：1kW= W ，1W= mW 。
4. 常用电器的电功率：家用空调： ；液晶电视：； 电吹风机： ；手电筒：；5. 理解： （1）由 P =W 得 W =Pt ，当 P 的单位为 kW ，t 的单位为 h 时，t电功 W 的单位为。
（此公式有两套单位） （2）由 P =W 和W UIt 得电功率的决定式：P =。
t单位：P ： ；U ： ；I ： 。
（单位唯一） 【板块二】额定功率和实际功率 6. 额定电压：，常用表示。
额定功率：，常用表示。
7. 实际电压： ， 常 用 表 示。
实际功率： ， 常 用 表 示。
节能灯上标有“220V 24W ”字样分别表示： 8. 当 U 实=U 额时，P 实=P 额 ，用电器正常工作（灯正常发光）； 当 U 实<U 额时，P 实<P 额 ，电器 （灯光暗淡）；当 U 实>U 额时，P 实>P 额 ，有可能 （灯光强烈）。
【板块三】伏安法测功率9.（1）测量原理：。
用和分别测出通过小灯泡的电流I和小灯泡两端的电压U。
（2）电路图：（3）注意事项：①电源，其电压要求；②滑动变阻器，根据能否调到灯泡的额定电压选择滑动变阻器；③电压表：根据选择电压表量程；④电流表：根据I额（3）操作过程：=P 额或IU额额=U额选择量程。
R①闭合开关，调节滑动变阻器滑片使小灯泡两端的电压等于，观察小灯泡的亮度，测量它的电功率，这就是它的；②使小灯泡两端的电压低于额定电压，此时小灯泡的亮度比正常工作时，它的实际功率比额定功率；③使小灯泡两端的电压约为额定电压的1.2 倍，此时小灯泡的亮度比正常工作时，测得它的实际功率比额定功率。
电功率电能计算讲义
海豚教育个性化简案学生姓名：年级：九年级科目: 科学授课日期： 4 月日上课时间：时分………时分合计： 2 小时教学内容：电功率与电能计算，测定小灯泡额定功率的实验，能量转化分析教学目标：1. 理解基本概念，掌握电功率、电能的计算方法2. 理解能量转化的意义，并掌握典型的计算分析方法3. 熟知测定小灯泡额定功率的方法教学重难点：1. 基础知识点的梳理2. 电能计算与分析3. 测定小灯泡额定功率的一些变化分析教学步骤：1. 基础知识复习与巩固2. 典型题型讲解3. 课堂重难点总结，适当课堂练习教学反馈：个性化作业：授课教师评价：准时上课：无迟到早退的现（今日学生课堂表今天所学知识点全部掌握：教师任意抽查一知识点，学生能完全掌现符合共项）上课态度认真：上课期间认真听讲，无任何不配合老师的情况（大写）海豚作业完成达标：全部按时按量完成所布置的作业，无少做漏做现象学生签字：教师签字：备注：请交至行政前台处登记、存档保留，隔日无效（可另附教案内页）大写：壹貮叁肆签章：海豚教育个性化错题汇编1. 定值电阻的R0的功率为P0，滑动变阻器的功率为P＇，当滑动变阻器的滑片P由a端滑向b端的过程中，下面说法正确的是（）2. 小柯家的电路如图所示。
开始时各部分工作正常。
当将电饭煲的插头插入三孔插座后，正在烧水的电茶壶突然不能工作了，但电灯仍能正常发光。
拔出电饭煲的插头，把测电笔插入插座的左、右插孔，氖管均能发光，则（）A、仅导线AB断路；B、仅电茶壶所在的C、B两点间发生了断路故障C、仅电茶壶所在的C、B两点间发生了短路故障D、因插座用导线接地，所以发生了上述故障3. 右图是刚安装的家庭电路的电路图，电工师傅为了检验电路是否出现短路，在准备接入保险丝的A、B两点间先接入一盏“PZ200-15”的检验灯。
（1）断开开关S1，闭合开关S2，检验灯正常发光。
（2）断开开关S2，闭合开关S1，发现检验灯发光较暗。
根据以上现象，你可以判断出____________（选填“L1”或“L2”或“没有”）发生短路。
《电功和电功率》 讲义
《电功和电功率》讲义一、电功电功，简单来说就是电流所做的功。
当电流通过用电器时，电能转化为其他形式的能，这个过程中电流就做了功。
想象一下，你打开电灯，电能转化为光能和热能；使用电吹风机，电能转化为机械能和热能。
在这些例子中，电能都通过电流做功的形式转化为了其他形式的能量。
电功的计算公式是：W ＝ UIt 。
其中，W 表示电功，单位是焦耳（J）；U 是电压，单位是伏特（V）；I 是电流，单位是安培（A）；t 是时间，单位是秒（s）。
为了更好地理解这个公式，我们来举个例子。
假设有一个电阻为 10 欧姆的用电器，通过它的电流是 2 安培，加在它两端的电压是 20 伏特，工作时间为 5 秒钟。
那么电功 W ＝ 20 × 2 × 5 ＝ 200 焦耳。
电功的单位除了焦耳，还有常用的单位“千瓦时”，俗称“度”。
1 千瓦时＝ 36×10^6 焦耳。
当我们说家里这个月用了 100 度电，实际上就是说消耗了 100 千瓦时的电能。
二、电功率电功率表示电流做功的快慢。
就像跑步，有的人跑得快，有的人跑得慢，电功率就是衡量电流做功快慢的物理量。
电功率的定义式是：P ＝ W ／ t 。
也就是说，电功率等于电功除以时间。
但在实际计算中，我们常用的公式是：P ＝ UI 。
其中，P 表示电功率，单位是瓦特（W）。
还是上面那个例子，电阻为 10 欧姆的用电器，通过它的电流是 2安培，加在它两端的电压是 20 伏特。
那么电功率 P ＝ 20 × 2 ＝ 40 瓦特。
电功率的单位除了瓦特，还有千瓦（kW）。
1 千瓦＝ 1000 瓦特。
三、额定功率和实际功率用电器在正常工作时的功率叫做额定功率。
比如说，一个灯泡上标有“220V 40W”，这里的 40W 就是它的额定功率，表示在 220V 的电压下，它正常工作时的功率是 40 瓦特。
而实际功率是指用电器在实际工作中的功率。
由于实际电压可能不等于额定电压，所以实际功率通常不等于额定功率。
《电功率》 讲义
《电功率》讲义一、什么是电功率电功率，简单来说，就是衡量电能消耗快慢的物理量。
就好比我们跑步的速度，速度快，在相同时间内跑的距离就远；电功率大，在相同时间内消耗的电能就多。
想象一下，家里的各种电器，有的耗电快，有的耗电慢。
比如电暖器，功率大，开一会儿就能让房间暖和起来，消耗的电能也多；而小夜灯，功率小，开很久消耗的电能也比较少。
电功率的单位是瓦特（W），简称“瓦”。
常用的还有千瓦（kW），1 千瓦＝ 1000 瓦。
二、电功率的计算公式电功率的计算主要有两个公式：P ＝ W ／ t 和 P ＝ UI 。
先来说说 P ＝ W ／ t ，其中 P 表示电功率，W 表示电功，t 表示时间。
这个公式就像是计算跑步速度，路程（电功）除以时间，得到的就是单位时间内的“消耗电能速度”（电功率）。
再看 P ＝ UI ，这里的 U 是电压，I 是电流。
可以把电流想象成水流，电压就像是水压，水压越大，水流越强，它们的乘积就表示电能消耗的快慢，也就是电功率。
假如一个灯泡两端的电压是 220 伏，通过它的电流是 05 安，那么这个灯泡的电功率就是 P ＝ 220 × 05 ＝ 110 瓦。
三、额定功率和实际功率我们在使用电器时，经常会听到“额定功率”和“实际功率”这两个词。
额定功率是指电器正常工作时的功率。
就像一辆汽车，设计时速是120 公里/小时，这就是它的“额定速度”。
同样，每个电器都有自己的额定功率，一般会在电器的铭牌上标明。
而实际功率呢，是指电器在实际使用时消耗的功率。
还是以汽车为例，如果道路不好，或者车上装的东西太多，汽车可能跑不到 120 公里/小时，这就是实际速度达不到额定速度。
对于电器来说，如果电压不稳定，实际功率就可能不等于额定功率。
比如说，一个标有“220V 100W”的灯泡，只有在它两端的电压是220 伏时，它的实际功率才是 100 瓦。
如果电压低于 220 伏，实际功率就会小于 100 瓦，灯泡会变暗；如果电压高于 220 伏，实际功率就会大于 100 瓦，灯泡会过亮，甚至可能会烧坏。
