高低压开关柜安装工艺标准高低压开关柜作为电力系统的重要组成部分，其安装工艺标准至关重要。
正确的安装工艺可以确保开关柜的正常运行，避免安全事故的发生，保障电力系统的稳定运行。
本文将从开关柜的选择、准备安装工作、安装过程、调试和验收等方面详细介绍高低压开关柜的安装工艺标准。
一、开关柜的选择在进行开关柜安装之前，首先需要根据需求确定所需要的开关柜参数和型号。
在选择开关柜时，需要考虑电压等级、电流容量、操作方式、防护等级等因素，确保选择的开关柜符合实际工程需求，并符合国家标准和行业规定。
同时，还需要对安装场地、电气环境和安全要求进行全面评估，确保选择的开关柜在实际安装环境下能够正常运行。
二、准备安装工作在进行开关柜安装之前，需要进行一系列的准备工作。
首先需要对安装场地进行清理和平整，清除杂物和障碍物，确保安装环境干净、整洁、无障碍。
同时还需要对电气环境进行检查，确保电气设备和线路完好无损，符合安装要求。
此外，还需要准备好安装所需的工具、材料和设备，包括吊装设备、电缆、接线端子、接地装置等，并确保其质量和数量符合安装要求。
三、安装过程1、吊装安装在安装工作开始之前，需要根据开关柜的型号和重量进行吊装方案设计。
在进行吊装作业时，需要严格按照吊装方案和操作规程进行操作，确保吊装过程安全稳定。
同时还需要对吊装设备和吊装点进行检查，确保吊装设备完好无损，吊装点牢固可靠。
在吊装过程中，需要注意操作者的安全，确保周围人员不得在吊装范围内，避免发生意外。
2、接线安装在进行接线安装时，需要根据电气图纸进行布线设计，并进行合理布置和固定。
在接线作业中，需要严格按照接线图纸和操作规程进行操作，确保接线的正确连接和牢固固定。
同时还需要对接线端子和接地装置进行检查，确保连接牢固可靠，符合规范要求。
在接线完成后，还需要进行详细的接线标识和记录，便于日后的调试和维护。
3、设备安装在进行设备安装时，需要根据设备的安装说明和操作规程进行操作，确保设备的安装位置、方向和间距符合规范要求。
高低压开关柜安装方案
高、低压配电柜主要的安装方案、实施方法；
高压柜、低压柜安装施工时应严格按照国家现行颁布最新的《电气装置安装工程高压电器施工及验收规范》、《电气装置安装工程母线装置施工及验收规范》、《电气装置安装工程盘柜及一次回路接线施工及验收规范》的规定进行。
1）施工方案:设备开箱检查→设备搬运→柜体稳装→柜内二次线配线→试验调整→验收送电运行。
2）施工方法安装时应按照施工图纸的布置，按顺序将柜放在基础型钢上。
单个柜校正柜面和侧面的垂直度；成列柜各柜就位后，先找正两端的柜，在柜下方离地面三分之二高的位置弹上小线，逐台找正,找正时采用0。
5mm铁片进行调整，每处垫片最多不能超过三片。
然后按柜的固定螺栓孔尺寸，在基础型钢架上用手电钻钻孔，无特殊要求时,低压柜钻ф12。
2mm孔，高压柜钻ф16.2mm孔,分别用M12、M16镀锌螺丝弹簧垫圈固定。
柜体的垂直及水平的不平度应符合施工规范的要求。
柜体与侧板均应采用镀锌螺丝连接固定。
柜体还应进行可靠的接地，每台柜从后面左下部的基础型钢侧面焊上铜端子，用专用接地线与柜上的接地端子连接牢固.柜顶母线应严格按照规范的要求配制，铜母线的连接应采用机械连接，搭焊处应烫锡,母线间距应均匀一致，最大允许误差不得大于5mm，母线调直应采用木质工具，切断母线时，严禁用电、气焊切割，应将所有接口涂上“导电胶”。
按原理图逐件检查柜上电器是否与图相符，其额定电压和控制操作电源电压必须一致.
3）技术措施
安装完毕后应进行试验和调整，试验标准应符合国家规范和供电部门的规定及产品技术资料要求，然后进行各种试验，做好送电前的准备工作.。
高低压开关柜安装工艺标准
高低压开关柜是电力系统中的重要设备，它可以控制电路的开闭和电源的供应，保障电力系统的正常运行。
为了确保开关柜的安全稳定运行，必须严格按照安装工艺标准进行安装。
本文将对高低压开关柜的安装工艺标准进行详细介绍。
一、前期准备工作1.开展施工前调查和勘察，了解安装现场的具体情况，包括地形、地貌、气候、环境等因素，并制定相应的安装方案。
2.清理安装现场，确保现场平整、干燥、无尘、无杂物。
3.准备好所需的安装设备、工具和材料，包括起重机械、螺丝刀、扳手、钳子、绝缘垫、接地线等。
4.安排专业技术人员进行安装，并明确各项工作任务和责任。
二、安装过程1.开箱检查：在安装前，对开关柜进行开箱检查，检查柜体、门板、配电元器件等是否完好无损，是否符合要求，如有问题及时与供货商联系。
2.组立柜体：组立柜体是开关柜安装的第一步，应按照图纸要求进行安装。
在组立柜体时，要注意方向和位置的准确性，确保各部件之间的协调配合。
3.安装元器件：安装元器件是开关柜安装的关键环节，应按照图纸要求进行安装。
在安装过程中，要特别注意绝缘垫的安装，确保元器件与柜体之间的绝缘性能符合规定要求。
4.接线：接线是开关柜安装的重要环节，应按照图纸要求进行接线。
在接线过程中，要注意引线长度的规范，避免出现过长或过短的情况，同时还要注意引线的固定和防水措施。
5.调试：调试是开关柜安装的最后一步，应按照规定程序进行调试，确保开关柜各项功能正常、可靠。
在调试过程中，要注意安全操作，严格按照操作规程操作，避免发生事故。
三、安装验收1.开关柜安装完成后，应进行全面检查，确保各部件安装位置准确、接线牢固，绝缘性能符合规定要求。
2.进行电气性能测试，检查开关柜的各项电气参数是否符合规定标准。
3.进行运行试验，检查开关柜的各项功能是否正常、可靠。
4.编写安装验收报告，详细记录开关柜的安装情况和检测结果，并由专业技术人员签字确认。
四、安装注意事项1.在安装过程中，要注意安全操作，遵守相关安全规定，避免发生意外事故。
高低压开关柜安装工艺标准
高低压开关柜是电力系统中重要的配电设备，它负责将电能从发电厂输送到终端用户。
为了确保开关柜的正常运行和安全使用，需要按照一定的安装工艺标准进行操作。
下面是关于高低压开关柜安装工艺标准的详细介绍。
一、前期准备工作1.确定安装位置：根据设计图纸和现场实际情况，确定高低压开关柜的安装位置，确保其满足安全距离和通风要求。
2.检查设备完好性：在安装前，对高低压开关柜进行全面检查，确保设备完好无损，各部件齐全。
二、安装前施工准备1.搭建安全围挡：在安装现场周围搭建安全围挡，确保施工区域安全，并防止他人误入。
2.清理施工区域：清理施工区域内的杂物和垃圾，确保施工场地整洁。
三、设备安装1.基础施工：按照设计要求，在安装位置进行基础施工，确保基础坚固平整。
2.设备安装：根据设备安装图纸和操作手册，按照正确的顺序和方法进行设备的安装。
在安装过程中，要注意设备的水平度和垂直度，确保设备安装牢固可靠。
3.连接线缆：根据设计要求，连接开关柜与主配电系统之间的线缆，确保连接牢固，并进行必要的绝缘处理。
四、调试验收1.设备接地：对安装好的高低压开关柜进行接地处理，确保设备的安全使用。
2.设备调试：按照设备的操作手册进行设备的调试，确保各功能正常运行。
3.设备验收：对安装完成的高低压开关柜进行全面验收，检查各部件的安装质量和工作状态是否符合要求。
五、安装完工1.清理现场：清理施工现场，清除施工过程中产生的杂物和垃圾。
2.编制安装记录：对安装过程中的关键节点和操作进行记录，包括设备安装、线缆连接、设备调试等内容。
3.编制安装报告：根据安装记录和实际情况，编制安装报告，描述安装过程和结果。
六、安全注意事项1.遵守相关安全规范：在安装过程中，要严格遵守相关的安全规范和操作规程，确保施工人员的人身安全。
2.正确使用工具：使用符合标准的工具和设备进行安装操作，确保施工质量。
3.防止电击事故：在进行线缆连接和设备调试时，要注意断电操作和绝缘处理，以防止电击事故的发生。

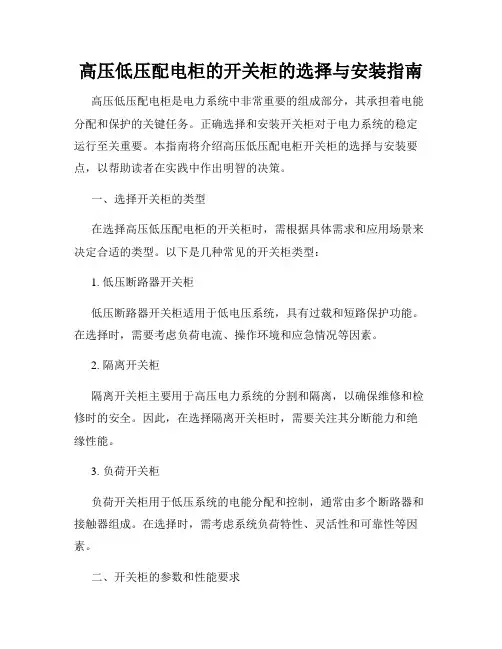

高压低压配电柜的开关柜的选择与安装指南
高压低压配电柜的开关柜的选择与安装指南高压低压配电柜是电力系统中非常重要的组成部分，其承担着电能分配和保护的关键任务。
正确选择和安装开关柜对于电力系统的稳定运行至关重要。
本指南将介绍高压低压配电柜开关柜的选择与安装要点，以帮助读者在实践中作出明智的决策。
一、选择开关柜的类型在选择高压低压配电柜的开关柜时，需根据具体需求和应用场景来决定合适的类型。
以下是几种常见的开关柜类型：1. 低压断路器开关柜低压断路器开关柜适用于低电压系统，具有过载和短路保护功能。
在选择时，需要考虑负荷电流、操作环境和应急情况等因素。
2. 隔离开关柜隔离开关柜主要用于高压电力系统的分割和隔离，以确保维修和检修时的安全。
因此，在选择隔离开关柜时，需要关注其分断能力和绝缘性能。
3. 负荷开关柜负荷开关柜用于低压系统的电能分配和控制，通常由多个断路器和接触器组成。
在选择时，需考虑系统负荷特性、灵活性和可靠性等因素。
二、开关柜的参数和性能要求在进行开关柜的选择时，还需要考虑以下参数和性能要求：1. 额定电压和电流根据实际需求和系统电压等级，选择开关柜的额定电压和电流。
需确保开关柜能够承受和分配正常工作条件下的电能。
2. 短路承受能力开关柜在发生短路时，必须具备足够的承受能力，以确保电力系统的安全运行。
因此，在选择开关柜时，需关注其短路电流能力和断路器的特性。
3. 绝缘性能对于高压低压配电柜来说，良好的绝缘性能是非常重要的。
在选择开关柜时，需关注其材料和设计是否满足相关绝缘要求，以确保系统的安全可靠性。
4. 运行环境要求根据开关柜的实际安装环境，考虑防尘、防水、防腐蚀等性能要求。
这些要求将直接影响开关柜的使用寿命和可靠性。
三、开关柜的安装指南正确的安装对于开关柜的性能和可靠性至关重要。
遵循以下指南可确保开关柜的顺利安装：1. 安全第一在安装过程中，必须严格遵守相关安全规定，包括佩戴个人防护装备、断电处理等。
确保施工人员的安全是至关重要的。
高、低压开关柜安装检验记录
专业工程师：
日期： 年 月 日
专业工程师：
质量检查员：
施工班组长：
日期： 年 月 日
E.4SH/T3503－J504“高/低压开关柜安装检验记录”以组为单位，每组填写一页记录。一段开关柜为一组，但有母联开关的两段开关柜也划为一组。
高/低压开关柜安装检验记录
工程名称：
单元名称：
名称
制造厂
施工图号
柜号
台数
台
检查内容 与 要 求
检查结果
1
基础型钢安装合格，有施工记录
2
外观、漆层完好，安装件及备件、操作专用工具、产品技术文件齐全
3
柜内电器元件齐全完好，安装位置正确、牢固，型号、规格符合设计文件要求
4
柜内母线规格、材质、对地和相间距离符合设计文件和规范要求
5
母线安装、连接符合规范要求，连接螺栓紧固力矩符合规范要求
6
柜体、抽屉、小车接地齐全，牢固可靠，测量绝缘电阻符合设计文件要求
7
抽屉、小车推拉灵活，同型号能互换，主触头及二次回路连接插件接触良好
8
防止电气误操作的“五防”装置齐全，动作灵活可靠
9
校验一、二次回路接线准确，连接可靠，标志齐全
10
相序检查及核相已完成，相序正确，电试验已检查确认合格
12
柜内清扫、擦拭干净
开
关
柜
安
装
记
录
检查项目
允许偏差
实测偏差
垂直度（每米）
＜1.5
柜顶水平偏差，mm
相临两柜顶部
＜2
成列柜顶部
＜5
柜面平面偏差，mm
相临两柜边
＜1
成列柜面
高低压开关柜配电箱安装工程施工方案
高低压开关柜配电箱安装工程施工方案一、施工前准备：1.完成工程项目设计，包括开关柜和配电箱的布置方案、接线方案等。
2.准备施工所需材料和工具，包括开关柜、配电箱、电缆、连接器、隔离开关、断路器、电缆桥架等，并做好材料及工具的验收。
3.制定施工计划，确定施工队伍，明确各个施工环节的责任和时间安排。
4.进行安全交底，讲解施工过程中的安全注意事项，确保施工人员具备相关的安全意识和操作技能。
二、施工过程：1.布置工程现场，保证施工区域的整洁与通风，并设置临时用电设备和灯具。
2.根据设计要求，对开关柜和配电箱进行安装定位，并用水平仪进行水平校验，保证安装的平稳稳定。
3.根据施工图和接线方案进行电缆的敷设，并注意电缆的绝缘保护和防护措施。
4.将电缆连接到开关柜和配电箱的接线端子上，并进行认真的接线连接，保证连接的稳固可靠。
5.安装隔离开关、断路器等设备，按接线方案进行额定电流的设置，并进行额定电流的测试和调整。
6.进行电力线路的接地工作，确保电力线路的安全可靠。
7.安装配电箱的电流互感器，并进行换流器的设置和测试，保证电流的准确读取。
8.进行开关柜和配电箱的检查工作，包括外观检查、连接端子的紧固检查、设备功能的检查等，并做好记录工作。
9.进行设备验收工作，将施工完成的开关柜和配电箱进行经过电气技术人员的检验和测试，并确保设备的性能符合要求。
三、施工后的收尾工作：1.清理施工现场，将施工过程中产生的垃圾、废弃物等及时清理清除，并做好分类处理。
2.检查施工区域的用电设备和配电箱的线路是否有松动、漏电、短路等情况，并进行必要的修复和调整。
3.整理施工资料，包括施工完成记录、设备使用说明书、施工图纸、设备合格证书等，并做好备份和保存工作。
4.进行工程竣工验收，并进行相关的报告和档案整理工作。
5.进行工程的维护和保养工作，包括定期巡检、维护和设备的日常保养等，确保设备的正常运行。
以上即是高低压开关柜配电箱安装工程施工方案的基本内容，根据具体的工程情况和设计要求，可以进行适当的调整和改进。
高低压开关柜组装作业指导书
1 目的:对高低压开关柜装配工序及开关柜组装接线进行控制,确保工序质量满足规定要求。
2 适用范围:适用于开关柜的装配工序的质量控制。
3 内容:3.1 开关柜组装作业指导书1、总则本作业指导书规定了适用于本公司组织生产的各类成套产品如:高低压开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。
2、设备和工具2.1 设备:母排加工机、试验变压器、平衡电桥、搪锡炉、台钻等。
2.2 工具:螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、电烙铁、游标卡尺、塞尺、涂层测厚仪,力矩扳手等。
3、装配规范3.1 在产品装配前,应对下列各项逐一进行检查,做好工艺准备。
3.1.1 整体查看壳体是否符合合同的防护等级要求,见表1。
不符合要求的不得安装表1 IP 防护等级定义IP 0 1 2 3 4 5 6 7 8 I 无≤Ф50mm 手背≤Ф12.5mm 手指≤Ф2.5mm 工具≤Ф1.0mm 金属线防尘,金属线尘密II 无垂直滴水15°淋水溅水喷水猛喷水短时浸水长时浸水3.1.2 结构应该符合该型号产品结构的要求,产品应有固定的安装孔。
3.1.3 门应能在大于90°角内灵活转动,门在转动过程中不应损坏漆膜,不应使电器元件受到冲击,门锁上后不应有明显的晃动。
检验方法:手执门锁轻轻推拉,移动量不超过1.5 ㎜。
3.1.4 门与门及门与框架之间的缝隙检验:门与门之间的缝隙均匀差小于1000 ㎜为 1.0 ㎜,大于1000 ㎜为 1.5 ㎜,门与门框之间平行缝隙均匀差小于1000 ㎜为 1.5 ㎜,大于1000 ㎜为2.0 ㎜。
3.1.5 壳体焊接应牢固,焊缝应光洁均匀,不应有焊穿、裂缝、咬边、溅渣、气孔等现象,焊药皮应清除干净。
3.1.6壳体表面处理后,漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹、露底及沾附的机械杂质等缺陷。
