基于STM32的智能电风扇设计
基于STM32的智能电风扇设计作者：刘慧勇杨虹来源：《现代电子技术》2014年第21期摘要：随着科技的日新月异，智能家居逐渐走入普通家庭，风扇作为基本的家用电器也将成为智能家居的一部分。
这里介绍的是以STM32单片机为控制单元并结合嵌入式技术设计的一款具有温控调速、自动追踪人体位置、智能启停、液晶显示时间、温度等信息的智能电风扇。
经过前期设计、制作和最终的测试得出，该风扇电源稳定性好，操作方便，运行可靠，功能强大，价格低廉，节约能耗，能够满足用户多元化的需求。
该风扇具有的人性化设计和低廉的价格很适合普通用户家庭使用。
关键词： STM32单片机；电风扇；智能控制；人性化设计中图分类号： TN830.1⁃34； TP23 文献标识码： A 文章编号： 1004⁃373X（2014）21⁃0108⁃03Design of intelligent electric fan based on STM32 MCULIU Hui⁃yong， YANG Hong（Faculty of Science， Beijing Information Science and Technology University， Beijing 100101， China）Abstract：The intelligent home goes into ordinary family gradually with the rapid change of science and technology. The fan as the basic household appliance will also become a part of the intelligent home. The intelligent fan taking STM32 MCU as a control chip and combining the embedded technology is introduced， which has functions of speed regulation with temperature，automatic tracking of human body position， smart start⁃stop， liquid crystal display of time，temperature and other information. The final test results show that the fan has a stable power，convenient operation， reliable operation， strong function， low price and energy cost. It can meet the needs of users. The fan with humanized design and low price is very suitable for ordinary family.Keywords： STM32 MCU； electric fan； intelligent control； humanization design0 引言传统电风扇多采用机械控制，功能单一，噪声大，定时时间短，摇头模式固定，变档风速变化较大。
针对这些缺点，本文采用了一款性价比高、功耗低的基于ARM Cortex⁃M3内核的STM32单片机[1]作为控制单元制作了一台智能电风扇，该风扇巧妙地运用人体红外感应技术、微机控制技术、无级调速技术[2]、温度传感技术、液晶显示技术。
把智能控制技术应用到家用电器的控制中，可以根据感应人体红外实现风扇的摇头或定位，可以根据环境温度的采样实现风速的自动调整，可以根据不同人群的使用要求自行设定风扇的间歇工作时间；能够显示时间、环境以及工作状态的信息，具有友好交互界面；采用的芯片功能强大，方便进行功能扩展。
1 总体设计该风扇采用模块化设计[3]，通过各个功能模块的调用来实现风扇的功能，对于控制调整功能尤其如此。
系统调用程序以基于ARM Cortex⁃M3内核的控制器STM32为核心，系统总的框图如图1所示。
图1 控制系统总体框图2 硬件设计该智能电风扇是由STM32单片机作为中央处理单元，由直流电机与步进电机驱动风扇工作，能够通过温度传感器和红外传感器等传感单元感知环境信息，通过功能按键和TFT液晶显示屏，能够很好地实现人机交互。
2.1 控制芯片控制系统的核心是STM32芯片，该芯片具有低功耗、低成本、高性能、集成度高、体积小、可靠性强的优点，有很高的性价比。
STM32采用了新型的单线调试（Single Wire）技术，节约了大笔的调试工具费用；同时，STM32中还集成了大部分存储器控制器，可以直接在MCU外连接Flash，降低了设计难度和应用障碍。
2.2 电机控制电路电机调速是整个控制系统中的一个重要的方面，是电风扇的重要功能组成，主要包括直流电机和步进电机[4]两部分。
直流电机的控制是通过脉宽调制的方式实现的，通过读取温度传感器或者按键的值调整脉宽的占空比来实现直流电机的转速改变；步进电机是将电脉冲信号转变为角位移或者线位移的开环控制元件[5]，通过红外感应模块感知人体的方位来确定步进电机的转动方向及转动步数，实现风扇的定位或者摇头。
2.3 温度控制电路温度传感器采用数字式集成温度传感器[6]DS18B20，电路如图2所示。
它在使用中不需要任何外围元件。
其高度集成化大大降低了外接放大转换等电路的误差因素，且温度误差小，分辨力高；测量到的温度值可以在器件内部转换成数字量直接输出，简化了系统程序设计；同时采用先进的单总线技术，具有较强的抗干扰能力。
因而使用DS18B20可使系统结构更趋简单，可靠性更高。
DS18B20在测温精度、转换时间、传输距离、分辨率等方面均可满足电风扇温度检测的要求。
图2 DS18b20温度测量电路2.4 红外感应电路红外线感应模块采用了热释电人体红外线传感元件集成模块 HC⁃SR501。
热释电效应同压电效应类似，是指由于温度的变化而引起晶体表面荷电的现象。
该模块可以有效地探测电风扇影响范围内人体的活动，监控范围大，隐蔽性好，能可靠地将运动的人和飘落的物体进行区别，抗干扰能力强，误报率低；模块内部还集成了光敏电阻，夜晚也能可靠工作[7]。
通过设置，若有人在其电风扇有效范围内活动，模块输出高电平，可做到人来电风扇开启，直到人离开后才延时将高电平变为低电平，即人离开监控范围电风扇延时关停；延时时间可调。
2.5 液晶显示电路液晶显示模块采用带有R61505U控制芯片的3.2寸TFT液晶显示屏，320×240的液晶可以很好地显示风扇的各个功能状态[8]：工作状态（Manu、Auto、Sleep），睡眠模式下的定时时间（Work、Sleep），手动模式下风扇的档位（Speed），同时还显示年、月、日、星期、时间、温度等信息。
3 软件设计控制系统软件使用C语言编程。
模块化设计，除主程序外，还有各功能子程序，分别执行按键处理、直流电机驱动调速及步进电机的定位、温度、时间、功能等信息显示、睡眠模式设定等相应功能。
系统软件主程序流程如图3所示，按键中断程序如图4所示。
图3 系统软件主程序流程图按键中断模式有自动模式、手动模式、睡眠模式。
自动模式下把风扇正面180°空间分为三个红外感应区，当人进入任意一个红外感应区时，风扇开始工作。
如果三个红外感应区只有一个区域检测到有人，风扇会判断现在处于单人模式，该模式下风扇会始终转到检测到人的区域，以实现实时追踪的目的。
如果检测到不止一个红外感应区域有人时，风扇会判断现在处于多人模式。
如果检测到两个区域有人，风扇就在两个区域间摆头，如果是相邻区域，则就在小角度摆头；如果是在不相邻的区域检测到有人，则在大角度摆头；当三个区域都感应到有人时同样会大角度摆头。
风扇的智能启停、小角度摆头、单区域追踪都使得风扇既人性化又能够避免能源浪费。
手动模式下风扇实现的是手动调节风扇的转速，有增速和减速两个按键，可以实现风扇七个档级的调速。
睡眠模式下根据不同用户的需求如老年人、儿童身体较弱，不能长时间吹风，可以设定风扇工作时间短一些，休眠时间长一些，风扇会在设定好的时间内间歇性工作，避免了长时间吹风带来的不适。
所以用户可以根据自己的需求自行设定风扇工作时间和睡眠时间，以达到最佳舒适度。
4 实物调试以STM32为核心设计电路[9]并印制电路板，加工制作出电风扇[10]，如图5所示。
采用C语言模块化编写的程序下载到芯片中，接好电风扇后进行测试。
测试如下：打开电风扇，当有人靠近电风扇时，风扇开始工作；当人远离电风扇时，风扇就停止工作。
将电烙铁或冰块放在温度传感器DS18B20附近，电风扇能根据温度变化调整风扇转速。
按下手动模式按键，选择手动模式下的调速按键，可以调整风扇转速。
按下自动模式按键，风扇能够根据人的位置来实现风扇的追踪或者摇头。
按下睡眠模式按键，设定风扇的工作和休眠时间，可以看到风扇以设定的工作和休眠时间为周期，循环工作。
图5 实物展示通过测试表明，该电风扇能够智能启停，按照设定的各个模式正常工作，正常显示温度时间等信息且反应灵敏，简单实用，达到了预期的设计目的。
5 结论本项目采用STM32单片机，结合温度传感器、红外传感器等，通过对传统电风扇原有功能的改进，设计了此智能电风扇。
该智能电风扇有如下几个突出的特点：（1）性价比高。
控制系统的核心是STM32芯片，该芯片具有低功耗、低成本、高性能、集成度高、体积小、可靠性强的优点，有很高的性价比。
（2）智能。
该风扇能够通过红外感应智能启停，避免了忘记关风扇而造成的能源浪费；并且可以根据人员的位置实时跟踪或者摇头，以最大程度满足使用者的要求，可以让使用者实时感受到吹风的感觉。
（3）特有的睡眠模式。
该风扇设计的睡眠模式大大改进了传统风扇定时的缺点。
为了满足不同人群的需求，该风扇可以自行设定风扇的工作时间和休眠时间，使风扇在设定好的时间内循环工作，不用再担心因长时间吹风带来的不适问题。
参考文献[1] 孙书鹰，陈志佳，寇超.新一代嵌入式微处理器STM32F103开发与应用[J].微计算机应用，2013，31（12）：59⁃63.[2] 岳东海，颜鹏.直流电机PWM无级调速控制系统设计[J].价值工程，2010（2）：135⁃136.[3] 张舞杰，南亦民.基于STM32F103VB的应用编程技术的实现[J].计算机应用，2009（10）：2820⁃2822.[4] 张锡勇，王丛岭.基于单片机和CPLD的步进电机细分驱动系统[J].现代电子技术，2006，29（9）：80⁃82.[5] 陈志聪.步进电机驱动控制技术及其应用设计研究[D].厦门：厦门大学，2008.[6] 吕建波.基于单总线数字温度传感器DS18B20的测温系统设计[J].现代电子技术，2012，35（19）：117⁃119.[7] 陈龙.基于无线热释电红外传感器人体目标识别的研究[D].武汉：武汉理工大学，2013.[8] 蔡春波.基于ARM的液晶显示模块测试系统硬件设计[D].成都：电子科技大学，2006.[9] 赵家贵.电子电路设计[M].北京：中国计量出版社，2004.[10] 鲁贤.电风扇运动仿真[J].CAD/CAM与制造业信息化，2012（7）：65⁃67.。

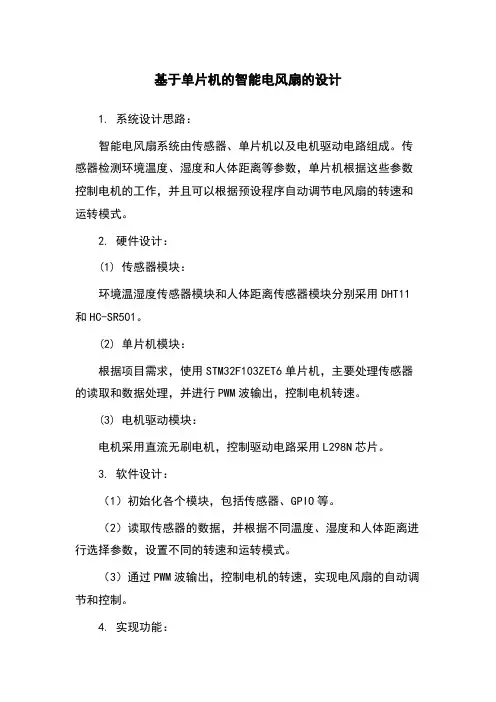

基于单片机的智能电风扇的设计
基于单片机的智能电风扇的设计
1. 系统设计思路：
智能电风扇系统由传感器、单片机以及电机驱动电路组成。
传感器检测环境温度、湿度和人体距离等参数，单片机根据这些参数控制电机的工作，并且可以根据预设程序自动调节电风扇的转速和运转模式。
2. 硬件设计：
(1) 传感器模块：
环境温湿度传感器模块和人体距离传感器模块分别采用DHT11和HC-SR501。
(2) 单片机模块：
根据项目需求，使用STM32F103ZET6单片机，主要处理传感器的读取和数据处理，并进行PWM波输出，控制电机转速。
(3) 电机驱动模块：
电机采用直流无刷电机，控制驱动电路采用L298N芯片。
3. 软件设计：
（1）初始化各个模块，包括传感器、GPIO等。
（2）读取传感器的数据，并根据不同温度、湿度和人体距离进行选择参数，设置不同的转速和运转模式。
（3）通过PWM波输出，控制电机的转速，实现电风扇的自动调节和控制。
4. 实现功能：
灵活的温湿度和人体距离检测，自动选择合适的电风扇运转模式和转速，节能环保，人性化的操作界面等。
总之，基于单片机的智能电风扇系统可以在提供便利的同时，达到节能环保的目的。

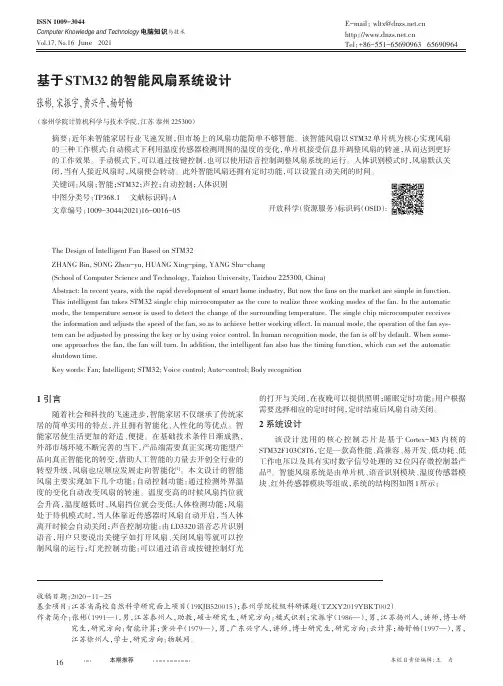

基于STM32的智能风扇系统设计
收稿日期：2020-11-25 基金项目：江苏省高校自然科学研究面上项目（19KJB520015）；泰州学院校级科研课题（TZXY2019YBKT002） 作者简介：张彬（1991—），男，江苏泰州人，助教，硕士研究生，研究方向：模式识别；宋振宇（1986—），男，江苏扬州人，讲师，博士研
究生，研究方向：智能计算；黄兴平（1979—），男，广东兴宁人，讲师，博士研究生，研究方向：云计算；杨舒畅（1997—），男， 江苏徐州人，学士，研究方向：物联网。
2.3 OLED 显示屏
屏幕选用的是 4 针 9.6 寸 OLED 屏幕，这是一种新型的屏幕 技术，拥有自发光的特性，具有可视角度大、功耗低、对比度高 等优势。对比 lcd 屏屏幕，OLED 显示效果更好、功耗更低、适合 小系统。OLED 屏幕支持 3.3V ~5V 供电，所以不用修改模块电 路。OLED 屏幕包含 4 个引脚分别是 GND、VCC、SCL 和 SDA。
2.2 DS18B20 温度传感器
为了实现对周围温度的检测该系统选用的是 DS18B20 可 编程数字温度传感器，它具有抗干扰能力强、价格便宜、使用方 便等优势[5]。传感器测温结果是通过其内部精密晶振振动频率 随温度变化的特性得到的。传感器内部独立包含一个独立的 测量芯片，芯片内置存储单元，包含 64 位的 ROM 和 9 字节的 RAM，64 位 ROM 用于存放产品编码，9 字节 RAM 的前两字节用 于保存温度信息。温度传感器 DS18B20 的高度集成化，大大降 低了外接放大转换等电路的误差因素，测量出的温度误差很 小[6]。检测到的温度数值可以在器件内部转换成数字量直接输 出，这样方便了系统程序设计。温度传感器的详细参数如下：
的打开与关闭，在夜晚可以提供照明；睡眠定时功能：用户根据 需要选择相应的定时时间，定时结束后风扇自动关闭。
基于stm32温控风扇系统实践总结
基于stm32温控风扇系统实践总结
基于STM32温控风扇系统的实践总结如下：
1. 硬件设计：将STM32微控制器与温度传感器、风扇和显示
屏等硬件模块连接起来。
确保电路连接正确，并使用合适的电源进行供电。
2. 软件开发：使用STM32的开发环境（如Keil或Arduino）
进行软件开发。
首先，配置GPIO引脚和外设，以便控制温度
传感器和风扇的读取和控制。
然后，编写代码实现温度传感器数据的读取、温度与阈值的比较，以及风扇转速的控制。
3. 温度传感器数据读取：使用SPI、I2C或ADC等接口读取温度传感器的数据。
根据传感器的规格和手册，解析数据并将其转换为实际温度值。
4. 温度控制算法：根据应用需求和系统特性，选择合适的温度控制算法。
常见的控制算法包括比例控制、PID控制和模糊控
制等。
根据当前温度和设定的阈值，调整风扇的转速，以保持温度在可接受范围内。
5. 显示和调试：添加LCD显示屏，以便实时显示当前温度和
风扇转速等信息。
通过调试工具和串口通信，进行系统的调试和故障排除。
6. 优化和改进：根据实际情况和反馈，对系统进行优化和改进。
例如，通过增加温度传感器的数量，提高测量的准确性；通过
改进控制算法，提高温度的稳定性和响应速度；通过添加保护机制，防止温度超出安全范围等。
总之，基于STM32温控风扇系统的实践需要进行硬件设计和
软件开发，同时关注温度传感器的数据读取和风扇的控制算法。
通过持续的调试和优化，可以实现高效稳定的温控风扇系统。
基于stm32的红外遥控风扇设计毕业论文
毕业论文基于Android的红外智能风扇设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

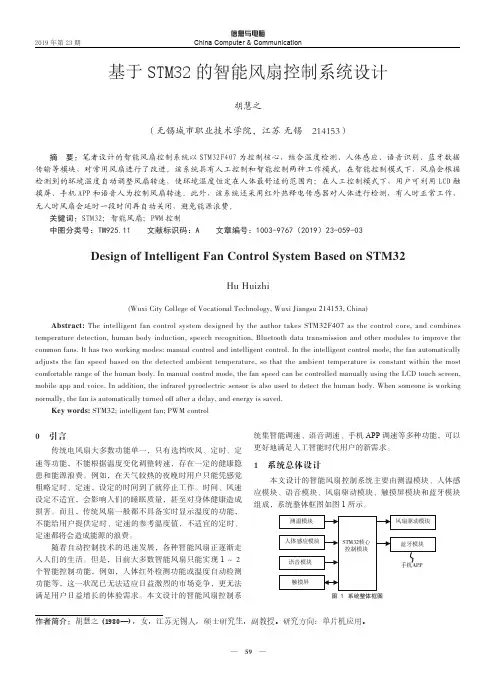

基于stm32的智能风扇控制系统设计
2019年第23期信息与电脑China Computer & Communication软件开发与应用基于STM32的智能风扇控制系统设计胡慧之（无锡城市职业技术学院，江苏 无锡 214153）摘 要：笔者设计的智能风扇控制系统以STM32F407为控制核心，结合温度检测、人体感应、语音识别、蓝牙数据传输等模块，对常用风扇进行了改进。
该系统具有人工控制和智能控制两种工作模式，在智能控制模式下，风扇会根据检测到的环境温度自动调整风扇转速，使环境温度恒定在人体最舒适的范围内；在人工控制模式下，用户可利用LCD触摸屏、手机APP和语音人为控制风扇转速。
此外，该系统还采用红外热释电传感器对人体进行检测，有人时正常工作，无人时风扇会延时一段时间再自动关闭，避免能源浪费。
关键词：STM32；智能风扇；PWM控制中图分类号：TM925.11 文献标识码：A 文章编号：1003-9767（2019）23-059-03Design of Intelligent Fan Control System Based on STM32Hu Huizhi(Wuxi City College of Vocational Technology, Wuxi Jiangsu 214153, China)Abstract: The intelligent fan control system designed by the author takes STM32F407 as the control core, and combines temperature detection, human body induction, speech recognition, Bluetooth data transmission and other modules to improve the common fans. It has two working modes: manual control and intelligent control. In the intelligent control mode, the fan automatically adjusts the fan speed based on the detected ambient temperature, so that the ambient temperature is constant within the most comfortable range of the human body. In manual control mode, the fan speed can be controlled manually using the LCD touch screen, mobile app and voice. In addition, the infrared pyroelectric sensor is also used to detect the human body. When someone is working normally, the fan is automatically turned off after a delay, and energy is saved.Key words: STM32; intelligent fan; PWM control0 引言传统电风扇大多数功能单一，只有选档吹风、定时、定速等功能，不能根据温度变化调整转速，存在一定的健康隐患和能源浪费。
基于STM32的无叶风扇控制器设计
风量。
【关键词】无叶风扇 STM32 智能调节
无叶风扇作为一种新型风扇，因无扇叶， 因此不会吸附尘土，也不存在扇叶伤人的情况； 采用无级变速控制，阻力小，无噪音，空气流 和传统风扇相比较更加平稳，风量均匀，能耗 低，仅为传统风扇的一半，价格相仿，与空调 相比性价比高，具有危险系数低、污染小和节 约能源等优点，越来越受人们的喜爱，具有广 阔的市场前景。然而，当前市场上已有的无叶 风扇仍存在手动设置风速档位、无法依据人体 位置移动而实时调整风力等情况。
2.3 电机驱动电路
电机驱动电路主要用于调节无叶风扇风 速， 遵 循“ 人 近 风 小， 人 远 风 大” 的 原 则， 通过脉宽调制控制风速，使人感受到恒定的 风速，如图 4 所示为电机驱动电路。由 +3.3V 直流电通过 LED1 输入到光耦 TLP521-2，当 STM32 单片机输出低电平是光耦导通，一路 通直流电机正极，另一路通负极并使 IRF540 导通，是强电部分直流电机工作。电机驱动使 用 MOSFET，提供大电流来驱动电动机；D1 和 D2 为续流二极管，可有效的防止电压电流 突变，为其提供通路。通过此电路，可完成对 电机的控制已经对电机控制电路的保护。
图 3：传感器信号处理电路 图 4：电机驱动电路
图 1：总体结构框图 图 2：人体监测电路
机驱动模块和电源模块等外围模块构成。 系统可通过人机交互界面设置当前系统
工作模式、工作温度和风速档位，也可通过人 机交互界面实时观测当前环境温度和当前风速 等信息。
若系统选择为传统工作模式，人体红外 检测模块作用仅为检测当前环境下是否有人体 存在。若无人存在，系统则不工作；若有人存 在，微控制器则控制电机驱动模块启动电机， 并根据当前设置的温度和风速档位，根据算法 调整电机风速。
STM32单片机下智能风扇控制系统设计探析
STM32单片机下智能风扇控制系统设计探析提纲：1.智能风扇控制系统的功能和特点2.STM32单片机的控制原理和特性3.系统硬件设计方案的考虑和实现4.系统软件设计方案的考虑和实现5.系统性能测试及未来拓展方向的展望1.智能风扇控制系统的功能和特点智能风扇控制系统是一种可以自动监测室内温度、湿度等参数，并据此自动调节风扇转速、风量等参数的系统。
适用于家用、办公室等多种场合中，可大大提高室内舒适度，降低能耗和环境污染。
其主要特点包括：- 可自动监测温度、湿度等参数，并据此自动控制风扇的运行；- 可远程遥控，方便操作；- 可根据不同需求调节风扇转速、风向等参数；- 可与其他智能家居系统实现联动控制，更好地提高室内舒适度。
2.STM32单片机的控制原理和特性STM32单片机是一款高性能、低功耗的微控制器，广泛应用于智能控制系统中。
其主要特性包括：- 低功耗：采用了动态频率调节技术和功耗管理技术，可实现低功耗运行；- 高性能：内置高速时钟和优化指令集，可实现高速计算和高效率控制；- 丰富接口：支持多种外部设备接口，包括UART、SPI、I2C 等；- 大容量存储：集成大容量Flash存储器和SRAM内存，可存储大量的程序和数据。
3.系统硬件设计方案的考虑和实现硬件设计主要包括传感器模块、通信模块、风扇控制模块等。
传感器模块：可采用温度、湿度传感器等，用于监测室内环境参数。
通信模块：可采用Wifi、Zigbee等通信技术实现远程遥控。
风扇控制模块：可采用电机驱动芯片和PWM技术实现风扇的速度调节。
4.系统软件设计方案的考虑和实现软件设计主要包括参数监测、风扇控制和通信模块设计。
参数监测模块：通过定时采样温湿度传感器信号，实现室内环境参数的实时监测。
风扇控制模块：根据室内环境参数，实现风扇转速、风量等参数的智能控制。
通信模块：实现远程遥控功能，方便用户操作。
5.系统性能测试及未来拓展方向的展望系统性能测试主要考虑系统的响应速度、精度和稳定性。
采用STM32的智能节能风扇设计
节能风扇可实现的功能(1)智能风扇可通过温度检测到即时室温，然后根据室温的高低以及设定的温度对扇叶的转速进行自我调节。
比如设定的温度为20度，则室温为21度时，风扇转速慢，室温为22度时，风扇转速变快，室温为23度时，风扇转速更快，以此类推。
(2)智能风扇可通过红外传感器感受人的存在，无人时可自动关闭，节省能源。
(3)通过设定时间，定时关闭风扇(4)风扇有普通模式，可以设置为快档，中档，慢档，跟普通风扇一样，不受温度影响。
(5)本系统装配安卓客户端，可以进行一些相关功能的控制，简单方便。
方案框图如下：蓝牙采用HC-06，如下图：温度传感器DS18B20与时钟芯片DS1302如下：智能模式下，没人的时候，液晶显示nobody，风扇不转。
智能模式下：当count计时达到00:10:00时，风扇停止转动。
普通模式下：快档，中档，停止档DS18B20和DS1302说明：工程采用STM32CubeMx软件产生，引脚配置如下：其他配置默认。
DS1302接线说明：SCLK-----------------------PC0DATA-----------------------PC1RST-------------------------PC2函数使用方法说明：1.ds1302初始化。
函数如下：void Init_DS1302(char year,char month,charday,char hour,char minute,char second,char flag);注意：年year输入后两位；最后一个flag指的是：如果ds1302没有外接锂电池，程序每次都初始化，那么flag=0；如果有外接锂电池，程序只需第一次上电初始化，那么flag=1；比如Init_DS1302(15,2,12,17,4,34,0);则表示初始化时间为：15年2月12日17点4分34秒，程序每次上电都将ds1302时间初始化。
2.获取时间char year, month, day, hour, minute, second;year= getDS1302_year();//获取年的后两位month = getDS1302_ month ();//获取月day = getDS1302_ day ();//获取日hour = getDS1302_ hour ();//获取小时minute = getDS1302_ minute ();//获取分钟second = getDS1302_ second ();//获取秒DS18B20说明：DATA---------------------PC3函数使用说明：flaot Temperature；Temperature= DS18B20_GetTemp();//获取温度参考程序见附件现象如下：串口说明：采用串口2STM32CubeMx配置如下：只需要将Nucleo板子通过usb插在电脑上即可，无需其他硬件。
基于stm32温控风扇毕业设计开题报告
开题报告内容大纲：一、前言1. 概述本文内容2. 对基于STM32的温控风扇毕业设计进行简要介绍二、毕业设计背景及意义1. STM32在嵌入式领域的应用前景2. 温控风扇在日常生活中的重要性和应用场景三、研究现状分析1. 当前温控风扇的设计方案及存在的问题2. 对市面上已有的基于STM32的温控风扇产品进行分析四、毕业设计的主要内容和目标1. 设计思路和技术路线2. 设计的主要功能和特点3. 实现的技术难点和解决方案五、参考文献1. 相关技术资料和文献2. 对已有成果和理论的借鉴和归纳六、总结与展望1. 对毕业设计的总结和展望2. 对未来在该领域的深入研究和应用前景的展望文章内容开始：一、前言在现代社会，随着科技的发展和人们对生活品质的要求不断提高，温控设备在生活中变得越来越重要。
基于STM32的温控风扇设计正是满足了这一需求。
本文将深入探讨基于STM32的温控风扇毕业设计的相关内容，以期为读者提供对该领域的深入理解和探索。
二、毕业设计背景及意义作为一种热控设备，温控风扇在夏季生活中发挥着重要作用。
然而，传统的温控风扇通常只能根据室内温度来控制，而不能满足人们对风速和风量的个性化需求。
设计一种基于STM32的温控风扇成为了必要。
三、研究现状分析目前市面上的温控风扇产品大多功能简单，无法智能化地对环境温度和人体需求进行精确控制。
并且，对于市面上已有的基于STM32的温控风扇产品，也存在性能不稳定、温度控制精度不够等问题。
设计一种性能稳定、精度高的基于STM32的温控风扇具有重要意义。
四、毕业设计的主要内容和目标我的毕业设计将采用STM32作为主控芯片，结合温度传感器和风扇驱动模块，实现对温控风扇的智能控制。
主要功能包括实时监测环境温度、智能调节风速和风量、并可通过APP进行远程控制等。
而在技术路线上，我将采用PID控制算法等先进技术，来解决温控风扇在温度控制精度、性能稳定性等方面的难题。
五、参考文献在毕业设计的过程中，我参考了大量相关的技术资料和文献，对市面上已有的基于STM32的温控风扇产品进行了深入的调研和分析。
基于单片机stm32f103c8t6的简单风扇控制系统设计代码
基于单片机stm32f103c8t6的简单风扇控制系统设计代码一、概述本文将介绍基于单片机STM32F103C8T6的简单风扇控制系统的设计代码。
该系统通过控制电机的转速来实现风扇的调节，可以根据温度传感器采集到的温度数据来自动调节风扇转速。
二、硬件设计1. 硬件组成本系统硬件组成如下：（1）STM32F103C8T6开发板（2）温度传感器DS18B20（3）LCD1602液晶显示屏（4）电位器（5）直流电机及驱动模块L298N2. 接线图下图为本系统的接线图：三、软件设计1. 程序框图本系统程序框图如下：2. 代码实现以下为本系统代码实现，包括初始化函数、温度读取函数、PWM输出函数以及主函数等。
（1）初始化函数：void SystemInit(void){RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOC, ENABLE); RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); GPIO_InitTypeDef GPIO_InitStructure;TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_OCInitTypeDef TIM_OCInitStructure;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_5;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7 | GPIO_Pin_8 | GPIO_Pin_9;GPIO_Init(GPIOA, &GPIO_InitStructure);TIM_TimeBaseStructure.TIM_Period = 999;TIM_TimeBaseStructure.TIM_Prescaler = 71;TIM_TimeBaseStructure.TIM_ClockDivision = 0;TIM_TimeBaseStructure.TIM_CounterMode =TIM_CounterMode_Up;TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; TIM_OCInitStructure.TIM_OutputState =TIM_OutputState_Enable;TIM_OCInitStructure.TIM_Pulse = 0;TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; TIM_OC1Init(TIM3, &TIM_OCInitStructure);TIM_OC2Init(TIM3, &TIM_OCInitStructure);TIM_OC3Init(TIM3, &TIM_OCInitStructure);}（2）温度读取函数：float ReadTemperature(void){uint8_t temp_byte1, temp_byte2;int16_t raw_temperature;float temperature;OneWire_Reset();OneWire_WriteByte(0xcc);OneWire_WriteByte(0x44);delay_us(750000);OneWire_Reset();OneWire_WriteByte(0xcc);OneWire_WriteByte(0xbe);temp_byte1 = OneWire_ReadByte();temp_byte2 = OneWire_ReadByte();raw_temperature = (temp_byte2 << 8) | temp_byte1;temperature=(float)raw_temperature/16.0;return temperature;}（3）PWM输出函数：void PWMOutput(uint16_t CCR1_Val, uint16_t CCR2_Val, uint16_t CCR3_Val){TIM_OC1PreloadConfig(TIM3, TIM_OCPreload_Enable); TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable); TIM_OC3PreloadConfig(TIM3, TIM_OCPreload_Enable); TIM_SetCompare1(TIM3, CCR1_Val);TIM_SetCompare2(TIM3, CCR2_Val);TIM_SetCompare3(TIM3, CCR3_Val);TIM_Cmd(TIM3, ENABLE);}（4）主函数：int main(void){SystemInit();LCD_Init();float temperature;uint16_t duty_cycle;while (1){temperature = ReadTemperature();duty_cycle = (temperature - 25) * 10;if(duty_cycle > 999) duty_cycle = 999;PWMOutput(duty_cycle, duty_cycle, duty_cycle);LCD_Clear();LCD_Write_String("Temperature: ");LCD_Write_Float(temperature);delay_ms(500);}}四、总结本文介绍了基于单片机STM32F103C8T6的简单风扇控制系统的设计代码。
