穿墙螺杆洞封堵技术交底
穿墙螺栓孔洞封堵技术交底
二、主要机械布置
序号
机械设备名称
数量（台）
型号规格
用于施工部位
1
12吨汽车吊
1
安装
2
8吨汽车吊
1
现场倒料
3
经纬仪
2
DJD2-PG型
测量
4
焊机
10
交流
焊接部位
5
钢盘尺
1
30m
测量
6
水准仪
1
DZS3-1型
测量
7
超声波探伤仪
1
CTS-22-26
并应提供工程验收所需的保证资料、技术资料、检验报告等。经检验合格后方可安装。
1.1.3钢结构制作质量控制
制作质量控制图
1.2.钢结构安装
1.2.1钢结构安装工艺流程。
钢结构应分单元按上述工艺流程进行分单元安装以形成单元刚度。形成单元刚度后并经调校合格后应立即对立柱柱脚进行固定联接，立柱固定后就可进行单元整体的安装。钢结构安装时应注意配合设备安装。最后形成总体安装联接。
69.73
Q345B
10
箱形钢
GZ4 口150x150x8
米
78.00
11
GZ5 口150x300x10
米
48.00
12
预埋件
后扩底锚栓
M10
个
152
（锚深95mm）
13
M12
个
76
（锚深115mm）
14
M20
个
36
（锚深160mm）
15
M24
m2
24
（锚深220mm）
16
螺杆洞封堵技术交底
螺杆洞封堵技术交底1. 前言螺杆是一种常用的螺旋压紧传动机构，用于传输动力或旋转运动。
然而，在一些工业设备中，由于不可避免的因素，如气体或液体的泄漏、部件的磨损或腐蚀等，螺杆的密封性能会慢慢下降，导致螺杆洞产生封堵。
这时候，需要采用螺杆洞封堵技术来解决这个问题。
2. 螺杆洞封堵技术螺杆洞封堵技术是通过一系列的工艺手段来修复因螺杆密封不良导致的洞孔，在保持螺杆的原有结构和性能的情况下，实现其封堵。
常见的螺杆洞封堵技术有以下几种：2.1 焊接封堵法该方法采用焊接工艺对螺杆洞进行修补，通常适用于较小的洞孔。
具体操作步骤如下：步骤一：清洗洞孔首先要对洞孔进行清洗，将其周围的杂物和腐蚀物清除干净，以便于后续的修补工作。
步骤二：填充焊材从洞孔的内部开始逐层添加焊材，填充整个洞孔。
这个过程需要特别注意填充的焊材的量和成分，以确保填充的承载能力和化学稳定性。
步骤三：抛光将焊接部位进行抛光，以消除焊接后可能出现的锋利边缘和刺眼的光泽。
步骤四：试压最后，将修补后的螺杆进行试压试验，检查焊接密封程度。
2.2 填充封堵法该方法先用特制的填充材料或胶粘剂对洞孔进行填充，然后再进行固化或硬化，以实现封堵的目的。
具体操作步骤如下：步骤一：打磨洞孔首先要对洞孔进行打磨，以去除表面的粗糙度和不平整度，使填充材料能够更加牢固地固化。
步骤二：填充材料将特制的填充材料均匀地填充到洞孔中，让其能够充分填补整个洞孔空间。
步骤三：硬化或固化根据填充材料的成分和物理特性，进行必要的硬化或固化处理，确保填充材料能够固定在洞孔中。
步骤四：抛光对填充后的螺杆进行抛光，使其表面更加光滑，从而提高密封性能。
2.3 紧固封堵法该方法采用密封圈或螺钉进行封堵，适用于较小的洞孔。
具体操作步骤如下：步骤一：测量洞孔首先要精确地测量洞孔的直径和深度，以便于选择合适的封堵材料。
步骤二：选择封堵材料选择合适大小和材质的密封圈或螺钉，以确保其紧密地贴合螺杆表面，从而实现封堵的目的。
穿墙螺栓封堵技术交底
（6）主体结构上蜂窝麻面、跑浆、漏浆的，剔凿后用水泥封堵，修理平整。
三．质量要求
审核人
交底人
接受交底人
技术交底记录C02-1-Βιβλιοθήκη 2-003第3页（共3页）
四．成品保护
施工操作时应保护已做完的工程项目，防止碰撞造成未凝固前表面损伤。
五．安全文明施工
5.1进入施工现场必须佩戴安全帽；不得穿拖鞋。
5.2施工及管理人员不得在现场吸烟；严禁酒后施工
5.3施工过程中安全员进行跟踪检查，发现隐患及时处理。
审核人
交底人
接受交底人
⑺墙内侧用1:1膨胀水泥砂浆将剩余40mm孔洞堵实，用Φ10圆钢捣实与墙面抹平。
⑻螺栓孔用膨胀水泥砂浆封堵后进行淋水养护一般控制在3天。
⑼外墙外侧待砂浆干燥后，用聚氨酯涂膜防水刷在对拉螺栓孔处，为方便验收防止漏刷，分3种不同颜色聚氨酯涂刷，第一遍为白色，第二遍采用红色涂刷，第三遍采用黑色涂刷，形状为直径150mm的圆形。

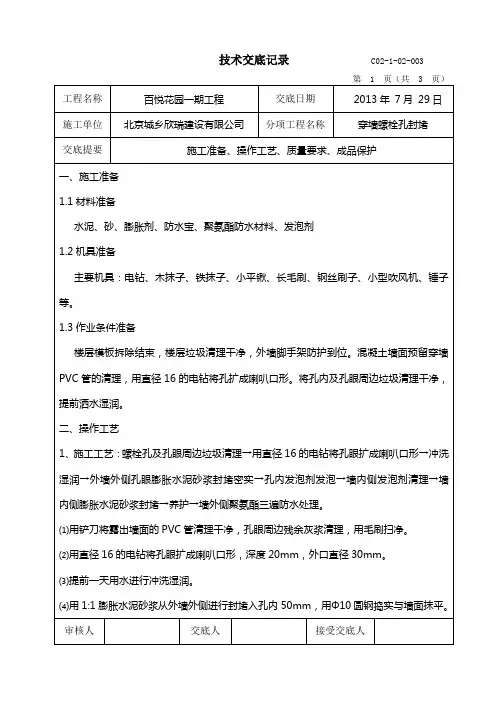

技术交底记录C02-1-02-003
第1页（共3页）
工程名称
百悦花园一期工程
交底日期
2013年7月29日
施工单位
北京城乡欣瑞建设有限公司
分项工程名称
穿墙螺栓孔封堵
交底提要
施工准备、操作工艺、质量要求、成品保护
一、施工准备
1.1材料准备
水泥、砂、膨胀剂、防水宝、聚氨酯防水材料、发泡剂
1.2机具准备
主要机具：电钻、木抹子、铁抹子、小平锹、长毛刷、钢丝刷子、小型吹风机、锤子等。
螺杆洞封堵安全技术交底模板
一、交底目的为确保施工现场螺杆洞封堵作业的安全，提高施工人员的安全意识和操作技能，特进行安全技术交底。
二、交底内容1. 工程概况（1）工程名称：______项目（2）工程地点：______（3）施工内容：外墙螺杆洞封堵2. 安全生产责任制（1）项目负责人：______（2）安全员：______（3）施工班组：______3. 安全操作规程（1）施工人员必须佩戴安全帽、手套、眼镜等个人防护用品。
（2）施工前应检查施工工具、设备是否完好，如有损坏应及时更换。
（3）施工过程中，应保持现场整洁，严禁乱扔废弃物。
（4）严禁在施工过程中吸烟、喝酒。
4. 螺杆洞封堵操作步骤（1）检查螺杆洞：确认螺杆洞位置、尺寸，确保无遗漏。
（2）清理螺杆洞：用冲击钻将孔眼周边的PVC管、灰浆等清理干净。
（3）扩大螺杆洞：将外孔尽量扩成20mm深喇叭口形。
（4）封堵螺杆洞：先用水泥砂浆在内墙进行初步封堵，待凝固后开始封堵外墙孔洞。
（5）湿润外墙：使用喷壶对外墙进行喷水润湿，使螺栓孔周围保持湿润。
（6）灌入膨胀水泥砂浆：从外墙由外向内用铁抹子将膨胀水泥砂浆抹到螺栓孔，边抹边用直径10mm的钢筋棍捣实，重复多次填塞捣实。
（7）抹平螺杆洞：待凝固后，用抹刀将螺栓孔处抹平。
（8）涂刷防水涂料：以外墙螺杆为中心，按照图纸要求涂刷聚氨酯防水涂料，厚度达到1.5mm，直径150mm。
5. 安全注意事项（1）施工过程中，严禁高空作业，如需进行高空作业，必须采取安全防护措施。
（2）施工人员必须遵守操作规程，不得擅自更改施工工艺。
（3）施工过程中，应密切关注现场情况，发现安全隐患及时上报。
（4）施工结束后，应对施工现场进行清理，确保无遗留安全隐患。
三、交底要求1. 施工人员必须认真听取安全技术交底，并签字确认。
2. 施工人员应严格遵守安全生产责任制，确保施工安全。
3. 施工班组应定期对施工人员进行安全教育培训，提高安全意识。
4. 项目负责人和安全员应定期对施工现场进行安全检查，确保施工安全。
穿墙螺杆孔洞封堵施工技术交底
技术交底记录编号017 工程名称二七新区合村并城大田垌安置区工程施工第二标段部位名称主体装饰工序名称穿墙螺杆孔洞封堵施工单位新蒲建设集团有限公司交底日期2018 年9 月2 日交底内容：一、适用范围本项目所有钢筋混凝土墙体上的穿墙螺杆孔洞的封堵。
二、施工准备1、技术准备施工前对每个操作人员进行详细的技术交底，使每个操作工人均明确其操作步骤、操作的技求要求及方法。
2、材料准备补孔用材料为， 1：干硬性防水水泥砂浆，内掺水泥用量3～ 5%膨胀剂及 2%的防水粉，JS 防水涂料。
3、工具准备补孔用工具为，瓦工常用工具及一根长250 ㎜与外墙螺孔内径相同的薄壁无缝钢管，配一根金属塞杆。
三、施工工艺及流程1、工艺流程机械扩孔孔洞清理封堵发泡剂两侧封堵防水砂浆外墙外侧涂刷防水涂料。
内墙穿墙螺栓孔洞封堵做法示意图外墙穿墙螺栓孔洞封堵做法示意图2、施工工艺（ 1）将墙体两侧采用机械进行扩孔，并将扩孔部分的 PVC 管除去，扩孔深度不小于50mm，直径不小于 30mm。
（2）清理孔内杂物垃圾，保证孔洞内处于通透。
（3）封堵发泡剂：向孔内喷射发泡剂，长度同墙厚，喷射完成后，检查孔内发泡剂是否饱满。
（ 4）两侧封堵防水砂浆：封堵人员手拿金属管，在装满1；干硬性水泥砂浆桶内插数次，使金属管内装入部分砂浆。
然后使金属管对正螺孔，用塞杆挤压水泥砂浆，使之压入螺孔内，砂浆封孔深度不小于50mm。
（5）外墙外侧刷防水涂料：待外侧水泥砂浆干燥后（约 24 小时），在外侧孔洞及周边分 2 遍涂刷厚防水涂料，涂刷范围为 60× 60mm。
四、施工要点及质量1、孔边松散混凝土必须凿除。
2、在封堵螺杆洞前应该注意螺杆洞的清理，不能留有木屑等杂物，及油渍，并凿成毛面。
3、封堵防水砂浆前，对孔洞进行冲洗洒水湿润。
4、砂浆封堵必须饱满密实，与先浇捣的混凝土连接应牢固。
5、砂浆应及时进行养护，并检查是否有细微裂缝或空鼓。
6、砂浆采用商品砂浆或干粉砂浆，以确保砂浆的质量。
螺杆眼封堵技术交底2017.8.14
4砂浆需集中搅拌，禁止直接在楼层上搅拌。
5堵塞前，孔内垃圾清理完成并洒水湿润孔内后，需请项目质检员验收合格后，方可进行砂浆填充。
6正式施工前，先施工样板，砂浆配合比需挂牌。
技术交底记录
表C1-10
资料号
工程名称
交底日期
2017年8月14日
施工单位
结构一、二、三、四队
分项工程名称
螺杆眼封堵
交底摘要
施工时需严格按技术交底施工。
交底内容：
清理螺杆孔内杂物→冲洗润湿→打泡沫胶（外墙用木楔堵塞拉杆孔内侧）→配置并灌注膨胀砂浆→边塞并捣实→养护。
1水泥必须采用普通硅酸盐水泥，其强度等级不得低于32.5级，禁止使用矿渣水泥。
签字栏
交底人
审核人
接受交底人
2不得使用过期或受潮结块水泥；禁止将不同品种的水泥或强度等级的水泥混用。
3砂采用中砂，粒径3mm以下，含泥量不得大于1％，使用前必须经过3--5mm孔径的筛子过筛，不允许使用抹灰用的细沙。
4膨胀剂的外观应无颗粒、异物、凝固物、技术性能应能符பைடு நூலகம்国家或行业标准一等品及以上的质量要求。
5水泥砂浆的配合比为1:2，其中膨胀剂掺量代换水泥量一般为水泥用量的10---12％。
6砂浆内掺入防水粉一般为水泥用量的3％--4％，所有砂浆外加剂使用量以外加剂使用说明书为准。
1将螺杆凿出20mm深，直径30mm的喇叭形开口。
2冲洗湿润螺杆眼后打泡沫胶（内墙）。堵塞孔眼时，采用两人配合，一人在外墙外侧用木塞堵塞50mm深，另一人从内墙将泡沫胶管头深入螺杆眼底部灌注，（外墙从外侧向内灌注膨胀防水水泥砂浆）。灌注深度至距墙面4cm，然后用1:2水泥砂浆由螺杆洞向外塞嵌密实。
外墙螺杆眼封堵重点技术交底
三、施工要点及质量规定1.孔边松散混凝土必须凿除。
2.保证外墙螺栓孔洞内旳PVC管套筒凿除。
3.在封堵螺杆洞前应当注意螺杆洞旳清理，不能留有木屑等杂物，及油渍，并凿成毛面。
4.冲洗时须用钢丝刷清理。
5.冲洗完后，应等没有明水时再封堵，但封堵前应保持湿润。
6.封堵螺杆洞时所用水泥砂浆中旳膨胀剂与防水剂旳掺入量，应根据工程性质和现场施工条件选择，并事先通过实验拟定掺入量。
所有微膨胀剂和外加剂必须具有出厂合格证及产品技术资料，并符合相应技术原则和设计规定。
7.微膨胀剂旳掺量直接影响砂浆旳封堵质量，因此，其秤量应由专人负责，容许误差一般为掺入量旳±2%。
砂浆应搅拌均匀，否则会产生过大或过小旳膨胀，影响防水质量，因此应对掺微膨胀剂旳砂浆搅拌时间合适延长。
8.砂浆应及时进行养护，并检查与否有细微裂缝或空鼓。
四、施工质量保证措施1、选择优质砂子、水泥和外加剂，使用时，严格按照砂、水泥、外加剂配合比配料过秤，以保证砂浆旳质量。
2、砂浆配合比按规定进行试配，该工程由选定实验中心来完毕。
3、砼浇筑若遇雨天时，应及时调节砼配合比，备足防雨棚布，并做好已浇砼保护。
4、对班组进行施工技术交底。
5、发既有细微裂缝或空鼓应当及时整治，没完毕不能进行下道工序。
五、施工安全措施1、在凿喇叭口和用电焊割除螺杆时，施工面下方应做好周边防护，避免凿除旳混凝土或割除旳螺杆砸到下方施工人。
2、在使用电焊过程中应当注意防火。
3、对施工临边进行防护、施工机械进行检查维修保养，保证安全运营。
4、施工过程中安全员进行跟踪检查，发现隐患及时解决。
5、作业人员要严格遵守劳动纪律，覆行自己旳岗位职责，工作中不擅自脱岗、不打闹、不睡觉、上班前不喝酒。
6、作业人员进入施工现场必须穿戴劳动保护用品，严格执行职工安全规则。
7、施工过程中，保持作业区域环境卫生，不得将废弃材料乱扔、乱放。
8.附图穿墙止水对拉螺杆孔洞封堵剪力墙外墙穿墙螺杆孔洞封堵外墙剪力墙穿墙悬挑型钢洞封堵外墙剪力墙穿墙钢管洞封堵砌体外墙孔洞封堵交底人签名职务交底时间接受交底人签名。
封堵螺杆眼安全技术交底模板
一、工程概况1. 工程名称：____________________2. 施工部位：____________________3. 施工内容：封堵螺杆眼4. 施工时间：____________________5. 施工班组：____________________二、安全技术要求1. 施工准备- 施工人员应熟悉施工图纸和施工方案，了解螺杆眼封堵的工艺流程和安全要求。
- 作业前应对施工工具、材料进行检查，确保其符合安全标准。
- 作业区域应设置安全警示标志，并配备必要的安全防护设施。
2. 施工工艺- 使用冲击钻将墙内PVC管剔除，清理孔眼周边残余灰浆。
- 将外孔扩大成20mm深喇叭口形，以便更好地封堵。
- 先用水泥砂浆在内墙进行初步封堵，待凝固后再进行外墙封堵。
- 使用喷壶对外墙进行洒水湿润，保持螺栓孔周围湿润。
- 从外墙由外向内使用铁抹子将膨胀水泥砂浆（膨胀剂掺量为水泥用量的4%～5%）抹入螺栓孔。
- 使用直径10的钢筋棍捣实，重复多次填塞捣实。
- 待凝固后，以外墙螺栓洞口为中心，涂刷水泥基防水涂料JS，厚度1.5mm，直径150mm。
3. 安全注意事项- 作业人员应穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
- 作业过程中应保持作业区域整洁，防止滑倒、跌落等事故发生。
- 使用电动工具时，应确保电源安全，防止触电事故。
- 高空作业时，应使用安全带，并确保安全带的连接牢固可靠。
- 作业人员应遵守施工现场的安全规定，不得擅自离岗。
三、应急预案1. 人员伤害事故- 发现人员受伤，立即停止作业，并迅速将伤员送至安全地点。
- 同时，立即拨打急救电话，并通知相关部门。
- 按照相关规定进行事故处理。
2. 火灾事故- 发现火灾，立即使用灭火器进行灭火，并迅速报警。
- 确保人员安全撤离，并按照应急预案进行处置。
3. 其他事故- 发现其他事故，应立即停止作业，并按照应急预案进行处理。
四、验收标准1. 封堵后的螺杆眼应平整、牢固，无裂缝、空鼓现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海虹桥富力十号项目
交底部位
6#号地住宅区
工程编号
日期
交底内容：
穿墙螺杆洞封堵
一、材料说明：
封堵主要采用聚氨酯发泡胶，外墙外侧螺杆洞还须涂刷JS防水。
二、外墙螺杆洞封堵做法：
1、做法说明：
本做法适用于混凝土结构外墙穿墙对拉螺杆孔洞的封堵。
穿墙对拉螺杆孔洞必须逐个封堵密实。
对拉螺杆两端（模板内侧）有锥形塑料垫块的，封堵前需逐个剔除塑料垫块。
五）、外侧刷JS防水
待外侧水泥砂浆干燥、孔内发泡胶施工完毕后且检查打发泡胶时对外侧封堵砂浆没有造成挤压破坏时，在外侧孔洞周边分多遍涂刷1.0mm厚JS防水，涂刷范围为100×100mm。
六）、外饰面施工
按图纸要求施工抹灰、保温及外装饰层等。
技术负责人：交底人：接交人：
逐个剔除对拉螺杆中使用的塑料垫块，对未使用成品塑料垫块的螺杆孔，将外侧用机械扩孔，并将扩孔部分的PVC管除去，扩孔深度不小于20㎜、直径不小于30㎜。
二）、浇水湿润
清理孔内杂物垃圾，周边浇水湿润。
三）、外侧封堵
从外侧堵塞1:2干硬性水泥砂浆（添加防水剂及膨胀剂）40-60mm深。
四）、孔内打发泡胶
待外侧水泥砂浆终凝后，从内侧m待发泡胶干硬后用水泥砂浆封堵。
未加设锥形塑料垫块的孔洞，封堵前先对外墙外侧对拉螺杆孔洞用机械扩孔，并将扩孔部分的PVC管除去。扩孔尺寸为：直径不小于30mm、深度不小于20mm。
2、工艺流程：
剔除塑料垫块或将外侧螺杆孔扩孔——浇水湿润——外侧封堵——孔内打发泡胶——外侧刷JS防水——外饰面施工
3、构造做法：
一）、剔除塑料垫块或将外侧螺杆孔扩孔
