电气照明系统设计思路
电气照明及防雷接地施工方案
电气照明及防雷接地施工方案一、引言电气照明及防雷接地施工方案是在建筑工程中至关重要的一环，它涉及到建筑物内外的电气系统、照明系统以及防雷接地系统的设计和施工。
良好的电气照明及防雷接地系统不仅能够保障建筑物内部设备的运行，还能有效地降低雷击等自然灾害带来的破坏。
本文将从电气照明及防雷接地系统的设计、施工原则以及注意事项等方面进行探讨。
二、电气照明系统设计与施工1. 设计原则•根据建筑物功能和使用要求确定照明系统的光照等级和照明度。
•合理选取照明灯具类型，考虑能效、亮度和光色等因素。
•设计合理的灯具布局，保证整体照明效果均匀舒适。
•考虑节能环保要求，在设计中充分利用自然采光。
2. 施工注意事项•严格按照设计方案进行施工，确保灯具安装位置准确。
•使用合格的电气材料和设备，保证安全可靠。
•注意施工过程中的安全防护，避免发生漏电等事故。
•施工完成后进行必要的检测和验收，确保照明系统正常运行。
三、防雷接地系统设计与施工1. 设计原则•根据建筑物的高度和周围环境确定适当的防雷接地要求。
•合理选取导体材料和截面，确保接地系统的导电性能。
•设计合理的接地网格结构，保证整体系统的接地效果。
2. 施工注意事项•严格按照设计要求进行防雷接地系统的布置和施工。
•确保接地体与主体的良好接触，减小接地电阻。
•合理设置接地检测装置，定期检测接地效果。
•在施工中注意与其他电气系统的隔离，避免互相干扰。
四、总结电气照明及防雷接地施工方案是建筑工程中一个重要的环节，它关乎到建筑物内部设备的正常运行和人员安全。
通过良好的设计和严谨的施工，可以有效地提高电气照明及防雷接地系统的可靠性和安全性。
建议在实际施工过程中，严格按照设计要求操作，及时进行检测和验收，确保系统正常运行。
某小区照明系统设计
某小区照明系统设计
为了提高某小区的照明效果和节能性能，特制定了以下照明系统设计方案。
设计目标
1. 提供良好的照明效果，满足居民夜间活动的需求。
2. 优化能源利用，降低能源消耗。
3. 提高照明设备的使用寿命，减少维护和更换成本。
设计方案
1. 照明设备选择：
- 选择高效节能的LED灯作为主要照明设备，替代传统的白炽灯或荧光灯。
- 灯具类型根据照明需求进行合理选择，包括投光灯、路灯、景观灯等。
2. 灯具布局：
- 根据小区道路、人行道和公共区域的特点，合理布局照明灯具，以保证整体照明均匀、明亮。
- 在设备布局上要考虑美观性，避免灯具过于密集或过于稀疏。
3. 光控系统：
- 引入光控技术，根据环境光照强度自动调节照明亮度。
- 采用传感器感知环境光照强度，并将数据传输给控制系统，
实现智能灯光调节。
4. 时间控制：
- 根据小区居民作息时间和照明需求，合理设定灯具的亮灭时间。
- 采用时间开关或智能控制器，精确控制照明时间，避免不必
要的能源浪费。
5. 能源管理：
- 对照明设备进行分区管理，实现照明分区独立控制，避免整
体开启消耗大量能源。
- 引入能源监测系统，实时监测照明设备的能耗情况，及时发
现异常并采取措施进行调整。
6. 维护与管理：
- 定期对照明设备进行检查、保养和维修，确保设备状态良好，提高使用寿命。
- 配备专业维护团队，负责日常维护和紧急故障处理，保证照明系统正常运行。
通过以上设计方案的实施，相信能够有效提升某小区的照明效果，达到节能降耗的目的，提高居民的生活质量。

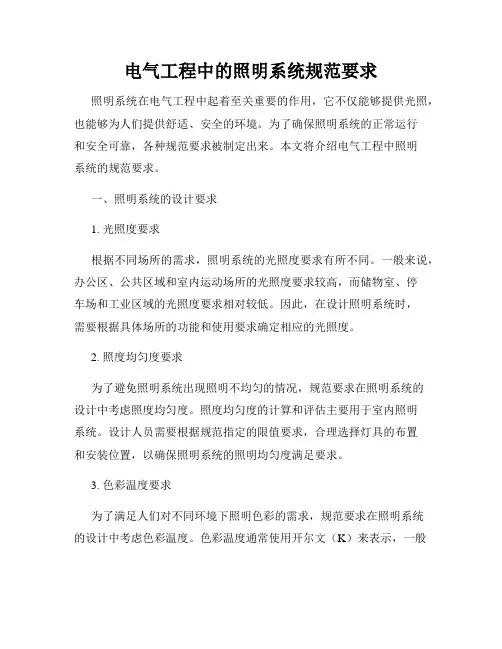

电气工程中的照明系统规范要求
电气工程中的照明系统规范要求照明系统在电气工程中起着至关重要的作用，它不仅能够提供光照，也能够为人们提供舒适、安全的环境。
为了确保照明系统的正常运行和安全可靠，各种规范要求被制定出来。
本文将介绍电气工程中照明系统的规范要求。
一、照明系统的设计要求1. 光照度要求根据不同场所的需求，照明系统的光照度要求有所不同。
一般来说，办公区、公共区域和室内运动场所的光照度要求较高，而储物室、停车场和工业区域的光照度要求相对较低。
因此，在设计照明系统时，需要根据具体场所的功能和使用要求确定相应的光照度。
2. 照度均匀度要求为了避免照明系统出现照明不均匀的情况，规范要求在照明系统的设计中考虑照度均匀度。
照度均匀度的计算和评估主要用于室内照明系统。
设计人员需要根据规范指定的限值要求，合理选择灯具的布置和安装位置，以确保照明系统的照明均匀度满足要求。
3. 色彩温度要求为了满足人们对不同环境下照明色彩的需求，规范要求在照明系统的设计中考虑色彩温度。
色彩温度通常使用开尔文（K）来表示，一般分为冷光、暖光和中性光三种类型。
根据不同场所的要求，选择适当的色彩温度以提供舒适的照明环境。
4. 能效要求节能是当前社会的重要课题，照明系统也不例外。
规范要求照明系统的设计应具备较高的能效。
设计人员需要选择节能灯具、合理设置照明控制系统、优化灯具布置等手段，以提高照明系统的能效。
二、照明系统的安装要求1. 灯具安装高度要求不同场所的照明系统安装高度有所不同，规范要求在设计和安装照明系统时需考虑场所的不同要求。
例如，在办公区和商业区域，灯具的安装高度较低，以保证充足的照明；而在工业区域，灯具的安装高度较高，以避免灯具受到碰撞。
2. 灯具防水要求在一些潮湿的环境中，如浴室、停车场和室外区域，照明系统的灯具需要具备防水功能，以确保其正常运行。
规范要求选择符合防水等级要求的灯具，并正确安装和维护，以防止因水分侵入导致灯具故障或安全隐患。
3. 照明电缆敷设要求照明系统的电缆敷设需要遵循规范要求，特别是在室外或潮湿环境中。
建筑电气设计思路
建筑电气设计思路
建筑电气设计是指对建筑内的电力系统、照明和通信系统进行规划和设计的工作，其
目的是确保电气系统运行安全、高效、节能。
下面将介绍建筑电气设计的思路。
一、勘测分析
建筑电气设计的第一步是进行勘测分析，了解建筑的用电负荷、用电需求和电力系统
的现状等情况，进一步分析建筑的需求和各个系统之间的关系。
二、方案设计
在勘测分析的基础上，制定合适的电气系统方案。
方案设计包括：电缆布线图、灯光
设计、配电房及配电设备的选型、固定电源与应急电源的设计、电器接地系统的设计、防
雷及接地装置的设计等。
三、施工设计
根据方案设计制定施工图和施工方案，并对施工进度进行监督和管理。
在设计施工过
程中，需要考虑到系统习性、系统控制、使用性质和安全性等相关因素。
另外，还要进行
管理和监督施工，以确保所有电气工程按照计划安排准时完成。
四、检验验收
在电气工程施工完成后，需进行检验验收工作，以确保系统正常运作。
这些检验工作
包括测试电路、电源质量控制、电气系统接地和测试照明灯具光源等，确保施工质量符合
相关标准。
五、后期维护
建筑电气系统的持续运行需要对其进行维护，以确保其正常运行和安全性。
这些维护
工作包括：定期巡查和维护系统和设备、对不合格的部件进行更换、进行系统性能工作调整，确保系统设备持续有效。
总之，建筑电气设计需要兼顾安全、高效和节能性的原则，旨在为建筑内部提供优质、可靠和安全的电力、照明和通信系统。
必须注意因素的交叉影响和变化，以便最终实现预
期效果。

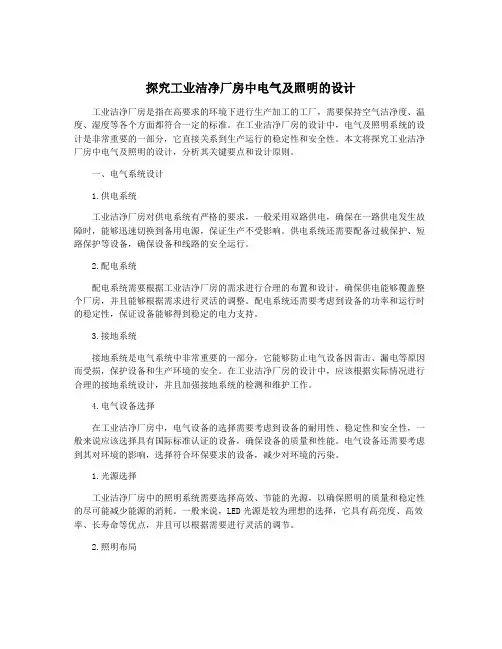

探究工业洁净厂房中电气及照明的设计
探究工业洁净厂房中电气及照明的设计工业洁净厂房是指在高要求的环境下进行生产加工的工厂，需要保持空气洁净度、温度、湿度等各个方面都符合一定的标准。
在工业洁净厂房的设计中，电气及照明系统的设计是非常重要的一部分，它直接关系到生产运行的稳定性和安全性。
本文将探究工业洁净厂房中电气及照明的设计，分析其关键要点和设计原则。
一、电气系统设计1.供电系统工业洁净厂房对供电系统有严格的要求，一般采用双路供电，确保在一路供电发生故障时，能够迅速切换到备用电源，保证生产不受影响。
供电系统还需要配备过载保护、短路保护等设备，确保设备和线路的安全运行。
2.配电系统配电系统需要根据工业洁净厂房的需求进行合理的布置和设计，确保供电能够覆盖整个厂房，并且能够根据需求进行灵活的调整。
配电系统还需要考虑到设备的功率和运行时的稳定性，保证设备能够得到稳定的电力支持。
3.接地系统接地系统是电气系统中非常重要的一部分，它能够防止电气设备因雷击、漏电等原因而受损，保护设备和生产环境的安全。
在工业洁净厂房的设计中，应该根据实际情况进行合理的接地系统设计，并且加强接地系统的检测和维护工作。
4.电气设备选择在工业洁净厂房中，电气设备的选择需要考虑到设备的耐用性、稳定性和安全性，一般来说应该选择具有国际标准认证的设备，确保设备的质量和性能。
电气设备还需要考虑到其对环境的影响，选择符合环保要求的设备，减少对环境的污染。
1.光源选择工业洁净厂房中的照明系统需要选择高效、节能的光源，以确保照明的质量和稳定性的尽可能减少能源的消耗。
一般来说，LED光源是较为理想的选择，它具有高亮度、高效率、长寿命等优点，并且可以根据需要进行灵活的调节。
2.照明布局照明布局需要根据工业洁净厂房的实际情况进行设计，确保整个厂房的照明均匀且充足。
对于一些对照明要求较高的区域，比如生产操作区、检验区等，需要进行重点照明设计，保证工作人员在此处能够清晰地看清操作过程和产品细节。
电气照明设计知识点
电气照明设计知识点电气照明设计是指通过合理的电气系统布置和设计，以满足建筑物或场所的照明需求。
在电气照明设计中，需要掌握一些关键的知识点，以确保照明系统的高效性和安全性。
本文将就电气照明设计中的几个重要知识点进行讲解。
一、光源选择在电气照明设计中，合适的光源选择是至关重要的一步。
常见的光源包括白炽灯、荧光灯、LED灯等。
光源的选择应根据照明需求、使用环境以及经济因素来进行综合考虑。
例如，在需要较高亮度和色彩还原度的场所，如展览馆或博物馆，LED灯由于其较高的亮度和优良的色彩还原性能，成为一个理想的选择。
二、照明布局照明布局是指在建筑物或场所中合理安置光源的过程。
照明布局应充分考虑使用者的视觉需求、建筑结构以及照明装置的特点。
通常情况下，照明布局可以分为几个层次，包括整体布局、局部布局和效果布局。
整体布局是指整个建筑或场所的总体照明设计，需要兼顾整体的均匀性和舒适性。
局部布局是指针对特定区域或功能进行的照明设计，如办公室的台灯和会议室的投影仪照明。
效果布局则是指通过照明设计来创造特定的艺术效果，如舞台灯光设计和建筑物外立面的照明设计。
三、照明控制照明控制是指对照明系统进行灯光亮度、色温、亮度变化等参数的调节和控制。
照明控制可以分为手动控制和自动控制两种方式。
手动控制是指人工通过开关、调光器等装置进行控制；自动控制则是利用感应器、计时器、光敏元件等设备实现对照明系统的智能控制。
照明控制的目的是提高照明系统的能效性和节能性，同时提升使用者的体验和舒适度。
四、照明亮度计算照明亮度计算是电气照明设计中的一项重要任务，它是根据建筑或场所的需求，计算出所需的照明亮度水平。
照明亮度计算需要考虑建筑物的功能、尺寸、使用环境以及照明装置的特性。
其计算公式通常基于光源的发光度、照明装置的光效等参数，以及建筑物或场所的反射率、工作平面的要求等因素。
通过精确的照明亮度计算，可以保证照明系统在满足需求的同时达到节能和舒适的效果。
室外电气照明设计方案
室外电气照明设计方案概述本文档旨在提供一份室外电气照明设计方案，以确保室外区域的照明效果达到最佳状态。
本方案将考虑景观特点、环境要求和经济可行性，确保照明系统的安全、持久且节能高效。
设计目标1. 提供足够的照明强度，确保室外区域的可见性。
2. 创建适当的光照氛围，增强景观特点。
3. 优化照明系统的能效，减少能源浪费。
4. 使用可持续性材料和技术，降低环境影响。
设计方案1. 照明布局：根据室外区域的用途和特点，合理确定照明灯具的位置和数量。
采用直接照明和间接照明相结合的方式，达到全面覆盖和均衡的照明效果。
2. 照明类型：结合景观特点和功能需求，选择适当的照明类型，如投光灯、路灯、轮廓灯等。
每种类型的照明灯具应具备防水、防尘和抗震功能。
3. 灯具选择：选择高效、长寿命的LED灯具，具备调光和智能控制功能，以实现照明的灵活性和节能性。
4. 照明控制：采用智能照明控制系统，可以根据需要调整照明强度和时间控制。
通过感应器、光敏器等设备实现自动开关和调光功能，提高照明系统的能效。
5. 能源管理：合理设计电气布线和供电系统，确保电能的稳定供应和有效管理。
通过使用高效电源、降低线损等措施，减少能源浪费并提高能源利用效率。
6. 安全措施：在设计中充分考虑灯具的安全性能，确保避免电路短路、漏电等安全隐患。
同时，合理设置灯具的防护装置，防止外界损坏和意外伤害发生。
生产和运维1. 生产阶段：根据设计方案，采购符合要求的照明灯具和配件，并委托专业人员进行安装和调试。
在生产过程中，严格按照相关标准和规范进行操作，确保质量和安全。
2. 运维管理：定期对照明系统进行检查和维护，确保其正常运行和长期可靠性。
根据需要更换灯具的电池和光源，清洗和修复受损的灯具。
及时处理系统故障和问题，确保照明系统的稳定性和安全性。
3. 节能措施：监测和分析照明系统的能耗情况，采取相应的节能措施，如控制照明强度、调整照明时间、优化照明布局等，以减少能源浪费，降低运维成本。
建筑电气照明系统节能设计方案探讨
Ｌ ＝ＮＷ Ｔ
２ 光 源 节 能设 计 ． ２ 建筑照明系统 的节能设计 ，应首先从光源的科学合
（ ） １
Ｎ Ｅ ／Ｕ ＝ ＡＦ Ｋ
理选择 出发 ， 正确选择照度标 准值 ， 合理选 择照明方式 ，
式 （） ， １ 中 Ｎ为照 明系统 中照明灯具数量 ； 为每个 应对拟选光源的各种性能从技术 、经济等方面进行综合 Ｗ 照 明灯具 的额定功率 ， Ｔ为照明灯具使用 时间 ， ； ｗ； ｈＥ为 对 比， 优选 出符合照 明场所 的高效节能光源 ， 各种节能 电
摘 要 ： 章 在 分 析 建 筑 电 气照 明 系 统 节 能 影 响 因素 后 ， 照 明 系统 节 能优 化 设 计 方 案进 行 了认 真探 讨 ， 文 对
尤其 对 充分 利 用照 明场 所 中 的 自然 光 源 、 源 节 能 设 计 、 善 照 明 系统 节 能控 制 方 式 、 光 改 以及 照 明供 电 系统 节 能等 建 筑 照 明 系统 常用 节 能 设 计 方案 措 施 进 行研 究 。 关键 词 ： 筑 电 气 ； 明 系统 ； 能 设计 建 照 节 中 图分 类 号 ： Ｕ ５ Ｔ ８ 文 献 标识 码 ： Ａ 文 章 编 号 ： ０ ６ ８ ３ （０ ２ ０ — １０ ０ １０ — ９ ７ ２ １ ） ２ ０ ５ — ２
建筑电气照明系统节能降耗设计 的基本原则是照 明 方案不仅具有较高照明效果 ，同时还具有非常高的节能 方案在满足人们正常的视觉灯光效果需求 ，也就是要满 经 济 效 益 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气照明系统设计流程
第一步；确定范围
确定设计内容为电气照明系统，其中包括普通照明，备用照明和应急疏散照明等部分
第二步：查阅规范
查阅相关规范，并且将设计所需的规范条例了解清楚（PS:一般规范：《建筑照明设计规范》、《建筑设计防火规范》、《建筑照明术语标准》、《供配电系统设计规范》、《爆炸和火灾危险环境电力装置设计规范》、《电力工程电缆设计规范》等）
第三步：确定其各房间照度值
根据规范确定各房间的照度值，备用照明和应急照明的设置要求（包括备用照明和应急照明的供电方式）（PS:查阅《建筑照明设计规范》的第五章、第六章）
第四步:确定其功率密度
确定之后查询照明设计规范确定所需设计的功率密度（PS:查阅《建筑照明设计规范》的第六章（取现行值））
第五步：灯具选型
确定设计所需要的灯具型号（灯具选型），须知道灯具的详细参数（PS:查阅相关资料，了解清楚每种灯具的光通量、光效值、功率瓦数）
第六步：确定其各房间灯具数量
根据功率密度的要求算出每个房间需要的灯具数量
①利用天正电气中的照度计算功能
A. 选定房间，确定其房间面积
B. 填写利用系数，一般洁净室内的利用系数取0.8-0.9，非洁净区取0.7-0.8，室外0.5-0.7。
C. 填入光源参数，主要填写总的光通量
D. 填写照度要求、功率密度，维护系数一般去标准0.8
E. 得出结果（灯具数量），注意查看功率密度是否满足条件，如满足，这方案成立；如不满足，需要调整灯具种类，从而达到满足条件。
②利用灯具数量的计算公式
A.计算灯具数量：公式：N = EA / (ΦUK)
其中：Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数，E-- 平均照度lx
B.得出结果（灯具数量），再计算出功率密度:公式：LPD=ΣΡ/A
其中：LPD-- 功率密度W/m2,ΣΡ-- 所有照明设备的总功率W, A -- 工作面面积m2
C. 注意查看功率密度是否满足条件，如满足，这方案成立；如不满足，需要调整灯具种类，从而达到满足条件。
第七步：排布灯具
在画好的厂房底图上面按照矩阵规则布置灯具位置（做到整齐美观即可），并且确定应急灯具和疏散灯具的位置（PS:应急照明及疏散照明的照度查阅《建筑照明设计规范》的第五章5.5.2）第八步：确定其供电回路及开关安装
灯具布置好之后根据照明设计规范确定供电回路和开关的样式及安装位置(PS:供电回路查阅《建筑照明设计规范》的第七章7.2;开关的样式及安装位置查阅《建筑照明设计规范》的第七章7.3)
第九步；确定其配电箱的位置
根据规范要求、业主的需要确定配电箱的位置
第十步：布线
确定好回路和各种设备位置后就开始布线，在图纸中反映出来（应急线路最好使用不同颜色走线加以区分）
第十一步：配电箱系统图
根据设计好的图纸画出配电箱系统图，系统图中需反映出配电箱的名称和使用的各断路器的型号规格，回路数量，三相负荷分布，进出线路的型号规格以及线路敷设方式：
①支路总功率的计算:该条支路上所有照明设备的总功率
②计算电流:
a.根据功率估算:
三相：1KW→2A
单相：1KW→6A
B.根据公式计算：
三相： 公式：Φ=Φ
=COS Kx Pe COS U Pjs I *38.0*732.1***3 其中：I-- 计算电流A, Pjs -- 计算功率 W, Pe-- 额定功率 W ，Kx-- 需要系数,
功率因数，
单相： 公式：Φ
=Φ=COS Kx Pe COS U Pjs I *22.0** 其中：I-- 计算电流A, Pjs -- 计算功率 W, Pe-- 额定功率 W ，Kx-- 需要系数, U=220V 额定电压 V ，cos φ -- 功率因数。
③电线、电缆的选型：查阅资料，根据相关电线、电缆的参数，对应其电流，选择其电线、电缆
④确定其各断路器的型号规格，三相负荷分布，线路敷设方式
铜芯绝缘导线载流量与截面的倍数关系。
