戴尔笔记本电脑拆解攻略图(doc 35页)
戴尔笔记本拆解
Dell Latitude E5430用户手册管制型号： P27G管制类型： P27G001目录注、小心和警告 0章 1. 拆装计算机 (5)拆装计算机内部组件之前 (5)关闭计算机 (5)拆装计算机内部组件之后 (6)章 2. 卸下和安装组件 (7)建议工具 (7)卸下 SD 内存卡 (7)安装 SD 内存卡 (7)卸下 ExpressCard (7)安装 ExpressCard (7)卸下电池 (7)安装电池 (8)卸下用户识别模块 (SIM) 卡 (8)安装用户识别模块 (SIM) 卡 (9)卸下显示屏挡板 (9)安装显示屏挡板 (9)卸下摄像头 (10)安装摄像头 (10)卸下显示屏面板 (10)安装显示屏面板 (12)卸下键盘装饰条 (12)安装键盘装饰条 (14)卸下键盘 (14)安装键盘 (16)卸下检修面板 (16)安装检修面板 (17)卸下光盘驱动器 (17)安装光盘驱动器 (19)卸下硬盘驱动器 (19)安装硬盘驱动器 (21)卸下无线局域网 (WLAN) 卡 (21)安装无线局域网 (WLAN) 卡 (22)卸下内存模块 (22)安装内存模块 (22)卸下右底板 (23)安装右底板 (23)卸下热模块 (24)安装热模块 (24)卸下处理器 (25)安装处理器 (25)卸下掌垫板 (25)安装掌垫 (27)卸下 ExpressCard 读取器固定框架 (28)安装 ExpressCard 读取器固定框架 (28)卸下蓝牙模块 (29)安装蓝牙模块 (29)卸下音频板 (30)安装音频板 (30)卸下显示屏部件 (31)安装显示屏部件 (32)卸下右侧支撑架 (33)安装右侧支撑架 (34)卸下调制解调器卡 (34)安装调制解调器卡 (35)卸下左侧支撑架 (35)安装左侧支撑架 (36)卸下系统板 (37)安装系统板 (39)卸下币形电池 (40)安装币形电池 (40)卸下输入/输出 (I/O) 板 (41)安装输入/输出 (I/O) 板 (42)卸下电源连接器 (42)安装电源连接器 (43)卸下系统风扇 (44)安装系统风扇 (45)卸下网络连接器 (46)安装网络连接器 (46)卸下扬声器 (47)安装扬声器 (48)章 3. 规格 (51)规格 (51)章 4. 附加信息 (57)入站端口信息 (57)章 5. 系统设置程序 (59)概览 (59)进入系统设置程序 (59)系统设置程序选项 (59)章 6. 诊断程序 (67)诊断程序 (67)章 7. 与 Dell 联络 (69)与 Dell 联络 (69)拆装计算机拆装计算机内部组件之前遵循以下安全原则有助于防止您的计算机受到潜在损坏，并有助于确保您的人身安全。
Dell Latitude E系列笔记本常见部件拆装图
Dell大部分键盘用来固定键帽支架的金属架都是三个支撑点。
我们需要将安装好的支架卡入三个金属架中。
1）请将小支架的卡勾套入下方的金属架中。
2）再将大支架左边的卡勾挂在键帽位置左上方的金属架处。
3）将大支架右边的卡勾用力按入到键帽位置右上方的金属架处。
3.将键帽固定在支架上。
3
调制解调器(RJ-11)
2
安全锁孔
4
外接电源接口
5
USB 2.0
；
；
3.E6520左侧端口示意图：
E6520左侧端口示意图解
1
VGA口
4
智能卡槽
2
USB2.0口
5
硬盘
3
音频口(包含耳机和麦克风一体化)
；
；
4.E6520右侧端口示意图：
E6520右侧端口示意图解
1
PC Card槽或ExpressCard槽
（一）E6520端口以及外观示意图
1.E6520正面示意图：
E6520正面示意图解
1
麦克风(可选)
7
非接触式智能读卡器(可选)
2
摄像头(可选)
8
SD读卡器
3
显示屏
9
触摸板
4
电源按钮
10
声音控制按钮
5
键盘
11
设备指示灯
6
指纹识别(可选)
；
；
2.E6520后面端口示意图
E6410后面端口示意图解
1
网口(RJ-45)
固定键帽非常简单，只需将键帽直接用力扣入到安装好的支架上。
上图左边是背景光键盘的键帽；他的键帽反面是白色的，具有透光性。

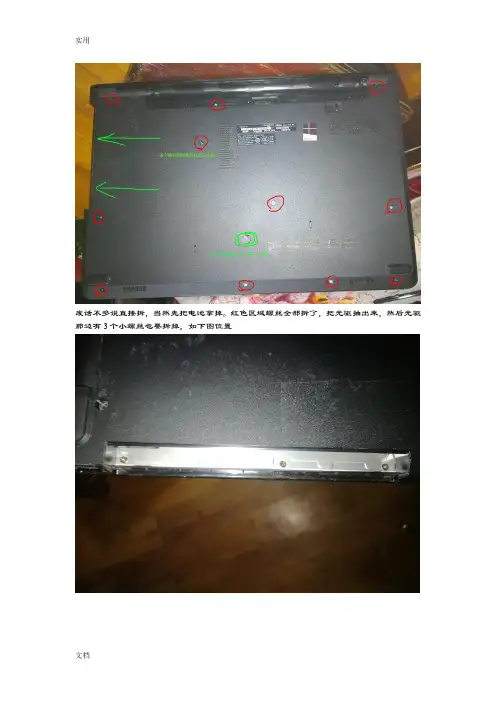

dell15-3558拆机现用图解
废话不多说直接拆，当然先把电池拿掉。
红色区域螺丝全部拆了，把光驱抽出来，然后光驱那边有3个小螺丝也要拆掉，如下图位置
后面螺丝全拆了，光驱也拆了，然后就是键盘了，根据图上提示拆拆拆翻开键盘看下图，拔掉排线，卸掉螺丝
拿掉键盘就这样子了，接下来从背面把底部的盖子沿边上一圈撬开，注意温柔点，当心有螺丝没拆，硬搞会坏的！！！！！
三下五除二，盖子打开了。
看看里面布局吧，往下就不多说了，大家应该都会了吧
改光驱位硬盘后电池装不上，把电池上一个卡位的脚锯了吧！！或者另想办法
存12G 开机13秒就这样吧。
DELL戴尔VostroV13笔记本拆解详细教程图文攻略
DELL戴尔VostroV13笔记本拆解详细教程图文攻略DELL戴尔 Vostro V13笔记本拆解详细图文首先，做好准备工作，准备好一张干净的工作台，齐全的螺丝刀工具，更重要的一点就是要记得去除人体静电。
把手放在水龙头下面用水冲洗能去除人体静电。
戴尔的笔记本拆解方法大多是一样的，都是从开关条开始动手，屏幕右下角的地方，下面有一个很隐蔽的小卡口。
用螺丝刀伸进去把开关条翘起来一点。
然后用手来掰开。
在这个部分一定要靠感觉来施力，不能使用太大的力气，慢慢摇动使开关条顺利拿下来。
开关条拿下来之后，就能取下键盘了，键盘的上方有几颗固定螺丝，把螺丝取下来之后就能翻起键盘，但是不要一下子拿下来了。
因为键盘与主板还有数据线连接，把数据线的卡子弄开之后就能直接拿掉键盘了。
拿下键盘后，能够很明显的看到这款笔记本的内部设计比较结实，类似于TP笔记本的防滚架设计。
图中还可以看到内存条。
3G卡插槽、部分风扇以及蓝牙模块。
上图是Vostro V13配置的海力士2G的内存条，拆的方法就是将固定内存条两边的金属架给掰开一点,它自己就会弹起来，然后直接抽掉.正面的都处理完了之后，就开始拆解笔记本的底面了。
底部有七颗螺丝，用螺丝刀全部拧下来。
将螺丝全部拧下来之后，盖板就可以整个直接拿下来了。
拿掉盖板之后，图中就能看到主板，然后硬盘、电池、网卡、5合一读卡器、散热风扇等等.从笔记本的硬盘保护架来看，这款机器对于硬盘的保护可谓是花足了心思了.下图标识的是Vostro V13的无线网卡模块，将两根线直接拔掉之后，然后拧下固定无线网卡模块的一颗螺丝，就能拿下无线网卡模块了。
所有旁枝末节的配件全部都拿下来之后，就能顺利拿下主板了，这款笔记本的主板小巧，但是配件却一个也不缺，所以说主板的做工也是很精致的.。
DellInspiron笔记本电脑拆解清尘图解教程
本人电脑用了两年没有拆过，现在也来个拆解教程拆解就要胆大心细直接上图:得心应手的工具是必不可少的。
开始前首先要把身上的静电放一下，最没用的电池要首先拆下来。
红色圈圈的地方是光驱的固定螺丝，一会咱就把它拆下来。
电池拿下来后下面有两颗螺丝可以先拧下来，它连着下面这张图的面板。
电池后面的螺丝拆掉后就可以把C板就是上图的板子轻轻的撬开，要慢慢的不可用力过大。
拆硬盘---把第一图的两颗小螺丝拧下来后就用拉出硬盘。
拆光驱---拧下这颗螺丝后，光驱就可以拉出来了。
其实我们最主要的目地就是拿出这东西就可以清除90%的尘絮，第二张图的红线位置会隔出越来越多烦人的灰尘，内部的风扇还真没什么可以清理的。
如果还要继续拆的话就要把内存取出来。
那两根连接线一白一黑是无线网卡的，先把白黑线拔出来，再把网卡向外抽出。
好了后面的螺丝可以全部都拧下来了，看清楚哦，一颗也不能落下哦！接下来我们把电脑翻过来两颗螺丝固定着键盘，拧下螺丝后提出键盘，键盘下面还有排线所以不要太用力。
我认为用手指甲比较安全，把黑色的扣件翻起来后把排线出来，边上那个小点的排线是触摸位置排线，原理一样也一起搞下来。
这是随后我们看到的画面，这里只有屏幕的排线可以重点说说，其它的自行理解拆红圈里的排线时手要把着标签向上提，需要一点点力量才能完成，小的我只能为您祈祷啦！呵呵绿色的圈可别忘记拧下来哦！看到绿色的圈了没有，那个线很万恶的要小心哦！我本人就没有动它只是拉出来一点点把面板可以立起来不碍事就OK。
拆主板时就这两个位置需要注意一下，左图要先把它拆下来，然后向上拔出来。
把固定主板的几颗螺丝都拧下来后右图的插槽也连着主板要拔出来。
看到风扇了！拆下来清理一下吧！注意的是风扇的电线也连着主板拧掉主板螺丝后别忘了把风扇的电线也拔下来。
戴尔笔记本清理灰尘详细拆解清理教程
戴尔笔记本清理灰尘详细拆解清理教程使用笔记本的人都知道，不管我们平时再怎么小心翼翼，还是会有灰尘进到笔记本里面，而这些可恶的灰尘及的多了，势必对我们笔记本电脑的运行，散热会产生严重的阻碍作用，一旦严重，我们的笔记本就很容易被损坏，今天，使用戴尔笔记本的人有福了，小编将分步骤解释如何为戴尔笔记本电脑清灰。
戴尔笔记本清理灰尘详细拆解清理教程dell笔记本清灰解析拆机之前的准备：十字螺丝刀一把(只要一把哦)拆机翘片一个(可用电话卡之类的硬卡片代替)吹风机一只(用嘴吹容易悲剧)纸巾若干。
拆机前大家最好把自己身上的静电放掉哦~击穿主板可不是闹着玩的!第一步相当简单了卸掉电池拆掉内存仓盖板小白都会吧不详细说了。
大家注意要把拆下来的螺丝放好，免得悲剧了。
第二步拆内存条了搬开内存两边的卡扣内存会弹开45度角然后就可以取下了这里大家可以注意下内存的金手指是看得见的待会装的时候有一小部分暴露在外是正常现象，不像台式机那样看不见金手指的。
下一步是拆光驱拆开这个螺丝就能抽出光驱了别的机子也大都这样接下来就是拆D面的螺丝了这位叔叔正在操作的这个底面称作笔记本的D面拆掉这面的所有螺丝包括隐藏在胶垫小下面的螺丝(共隐藏有6个)右下角的四个螺丝是固定硬盘的所以这四个螺丝和别的螺丝是不一样的拆下来要注意区别螺丝全部卸完后咱们把机子大反转，开始拆键盘咯~键盘所在的这个面被称为C面哦。
仔细观察发现键盘顶端有四个卡扣，用小工具，还应该备一把一字螺丝刀的一边向屏幕方向顶，把里面的小舌头顶进去，同时可以用撬片轻撬向上掀键盘，这个过程的确有些麻烦的。
大家要有耐心慢慢来。
把四个卡口都搞送后别急着拔键盘。
键盘下面可连着排线呢直接一拔就费了大家要小心向右上方扳起黑色的排线卡扣就能卸下键盘排线。
这个面上有5个螺丝拆完5个螺丝就能拆下C面了接下来当然就是拆C面咯~一只手可以扣着那个大孔，这时C面连接处会有缝隙直接用拆机翘片插进去，划一遍就能扳开C面了向左拔可以取下硬盘~接着把蓝牙模块直接卸下来两个线扣一个是喇叭一个是读卡器指甲扣着两端很容易就拔下来了显示屏的排线这里就别拽着蓝色的条了怕断可以直接捏住黑色的两端拔就能取下来了，清灰拆主板不用拆显示屏的上次有机油为了清灰把显示器都拆了直接拔了这个线就不用拆显示器了接下来把这里的USB接口线拆了两手扣住推就行然后就能拆主板了将主板上的螺丝卸下之后手指插在两个板卡之间向上扳使其分开(两个板卡之间有插座连接) 然后就能拿起主板了(大家要记着主板螺丝是在哪个位置哦待会装的时候别搞错了发生多螺丝少螺丝就是在这一里)取下主板后机子头重脚轻了把她放一边吧如果这里面有些灰的话用准备的餐巾纸擦擦注意一定不要把水搞进去哦~好了只要清灰的朋友看这里了这是我前两天清灰的时候拍的散热器连在主板上没事卸下风扇上的几个螺丝可以把风扇拆开(旁边的风扇供电要拔下来才能拆下风扇哦)拆下风扇你就会发现这个上面恶心死了，一年基本上就有这么多灰了，这时候可以先用纸巾把灰块弄掉然后用吹风机吹吧。
戴尔N拆机详细图解
1、准备一台N4010本本。
2、准备拆机工具:一把小十字螺丝刀，一块弹吉它用的拨片、一卷纸、一把小刷子，同时还可准备一枝顶级的导热硅脂，到时给电脑清理完灰尘后就可以顺便给电脑换上新硅脂了。
3、首先把电池拿掉，接着把内存盖拆下来，同时把内存盖下面的那个螺丝拧下来；然后紧接着把背面所有的螺丝都拧掉；最后拿掉光驱，把光驱下面的三个螺丝也拧掉；这样电脑D面的工作就完成了。
在此提醒大家要特别注意把螺丝进行归类，可以把背面（D面）拧下来的螺丝堆在一边，把内部拧下来的螺丝堆在另一边，把它们分开放以免到时搞混了。
4、把屏幕完全打开后开始拆键盘，这是拆机最难的地方，注意这里最好用塑料拨片来拆，不要用刀等硬物，否则可能会使自己心爱的笔记本掉漆的！键盘处有三个卡扣，电源按扭下面一个，中间一个，最右边一个。
最右边有一个1cm左右的缝隙，把拨片插下去，然后往右划动，这样就可以把右边的卡扣解开，然后往左划动解开中间的卡扣和最左边的卡扣，这样键盘就可以翻转过来了。
解完卡扣后千万注意不可大力的把键盘提起来，要先把键盘排线拆掉后，才能完全把键盘提出来。
划卡扣时要细心点，千万别用力过猛。
5、拆键盘和笔记本正面（C面）。
拔掉键盘下主机连接键盘的排线后就能把键盘完全拿出来，然后拆掉键盘下其余三根排线就可以进行C面的拆除工作。
首先把三个固定排线的扣子都往上扣起，这样排线就都可以拔出来了！排线拔出后，就开始进行拆正面（C面）面板的工作，这块面板四周都有卡扣，在正面三个指示灯处可能有缝隙，把拨片或刀片插到里面轻轻往上橇，橇开一边后顺势往四边橇就可以拆开此面板，注意不可用力过猛！6、拆掉屏幕。
看图片，第一步：拧掉屏幕左下角的那个地线螺丝，装机时注意不要把别的螺线拧到这里来。
第二步：拆掉风扇右边的屏幕排线，可以直接拉住那根黑色的带子稍微用力往上提起就可以拔出来。
第三步是拔掉右边无线网卡上的那两根天线，它们只是扣在上面，所以直接拔起就行，安装时要注意扣紧。
戴尔笔记本拆装图解
戴尔笔记本拆装图解〔Dell Inspiron 1440 〕一、卸下电池：1. 请关闭电脑并拔出所有连接线缆2. 将电脑翻转过来。
3. 将电池释放闩锁滑动到打开位置。
4. 将电池滑出，然后将其从电池槽中提出。
二、卸下硬盘驱动器：1、取出电池。
警告：当硬盘驱动器未安装在电脑中时，请将其存放在保护性防静电包装中〔请参阅电脑附带的安全说明中的防止静电损害〕。
2、拧下将硬盘驱动器部件固定到电脑基座的两颗螺钉。
3、将硬盘驱动器部件从硬盘驱动器凹槽中滑出。
1 螺钉 (2)2 硬盘驱动器部件4、拧下将硬盘驱动器挡板固定至硬盘驱动器的两颗螺钉。
5、卸下硬盘驱动器。
1 硬盘驱动器挡板2 螺钉 (2)三、卸下光盘驱动器：1、取出电池。
2、拧下将光盘驱动器固定到电脑基座的螺钉。
3、用塑料划片推动槽口，以便从光盘驱动器托架中卸下光盘驱动器。
4、将光盘驱动器滑出光盘驱动器托架。
1 光盘驱动器2 螺钉3 槽口4 塑料划片四、卸下模块护盖：1、取出电池。
2、拧下将模块护盖固定到电脑基座的螺钉。
3、将护盖以一定的角度提离电脑〔如图中所示〕。
1 模块护盖卡舌 (4)2 模块护盖3 螺钉五、卸下内存模块：1、取出电池〔请参阅取出电池〕。
2、卸下模块护盖〔请参阅卸下模块护盖〕。
警告：为防止对内存模块连接器造成损坏，请勿使用工具将内存模块固定夹张开。
3、用指尖小心地将内存模块连接器两端的固定夹张开，直至模块弹起。
4、从内存模块连接器卸下内存模块。
1 内存模块连接器2 固定夹 (2)3 内存模块六、卸下无线小型插卡：1、取出电池。
2、卸下模块护盖。
3、从小型插卡上拔下天线电缆。
1 小型插卡2 螺钉3 天线电缆连接器 (2)5、拧下将小型插卡固定到系统板连接器的螺钉。
6、将小型插卡从系统板连接器中提出。
七、卸下中心控制护盖：1、取出电池。
2、翻转电脑使其正面朝上，然后将显示屏打开到最大程度。
警告：卸下中心控制护盖时请格外小心。
此护盖极易损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
来张外观照
嘻嘻,开始拆解~~~
上面是拆解用到的螺丝批加上记号笔以及一对灵巧的双手
先将 DVD刻录光驱和背面的一块面板拆下来
然后就开始拆解键盘 C面板迷你主板硬盘内存等物件标配的是 320G 的东芝硬盘
单条的 DDR3/1333 2G 内存和 SD卡模
仿 SONY 的巧克力键盘
接下来的是 N4030 的 C面板
别开始流口水 , 继续往下拆解
内部散热做的真是够好啊
拆除了微型主板剩下网卡模块和一对喇叭
上面两张图片是主板的正面和背面
好一个东芝的散热器啊
强大的酷睿核心技术酷睿是个核心技术不要认为是英特尔的CPU系列啊 !!!
HM57 的主板芯片组,上 I5 完全没问题一个字爽 !!!
用的是 ATI 的独立显卡省电嘛.~~ 屏幕就不拆啦高清LED屏幕不舍得弄坏最后就是来两张拆解后的全家福和电池单独的照片。
