电接点压力表接线方法
电接点压力表控制接线图
电接点压力表控制接线图
图1为水泵自动上水电接点压力表控制接线图，工作过程：当水压降低时电接点压力表中间触点与低限触点接通--经K1常闭触点到达接触器K（主接触器），K线圈得电吸合，K辅助常开触点接通，使K形成自保持电路（这时因压力上升电接点压力表中间触点与低限触点已离开），K得电带动主触点接通电源供给水泵工作。
当压力上升到设定压力时，电接点压力表中间触点与高限触点接通，经K辅助触点到达K1（继电器）线圈，K1吸合，K1辅助常闭触点断开K线圈释放，主触点断开停止给水泵工作电源。
K1线圈串入辅助触点K的目的是为了K1能够可靠关断，因压力表在高压区压力抖动造成电接点有时也会接触不可靠，所以串入辅助触点K，一但K1进入失电K也失电，K失电，K的辅助触点会将K1的回路可靠断开。
图2是手动开启的自动控制电路，有时停电以后，再来电时不希望水泵自动运转，加了一个手动启动停止电路，当按下启动按钮时K3得电吸合辅助常开触点K3连通取代启动按钮，形成自保持电路，一但停电，再来电时不按启动按钮是不会自己转起来的。
电接点压力表接线图
电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到0.4M，接低压启动控制继电器，另一个表针调到0.6M，接高压停止继电器，公用线是高低压控制的公用线。
电接点压力表220V接线图
上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。
实际压力在上限之上时，与上限接通，与下限断开。
实际压力在上下限之间时，公共端与上限，下限都断开。
实际压力在下限之下时，公共端与下限接通，与上限断开， 电接点压力表就是控制上下限压力用的。
电接点压力表的原理及接线图共18页
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
谢谢！Βιβλιοθήκη 36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子

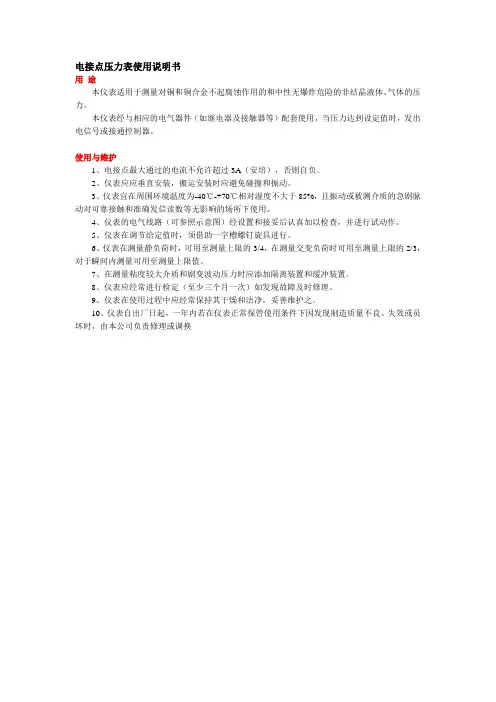

电接点压力表使用说明书
电接点压力表使用说明书
用途
本仪表适用于测量对铜和铜合金不起腐蚀作用的和中性无爆炸危险的非结晶液体、气体的压力。
本仪表经与相应的电气器件（如继电器及接触器等）配套使用，当压力达到设定值时，发出电信号或接通控制器。
使用与维护
1、电接点最大通过的电流不允许超过3A（安培），否则自负。
2、仪表应应垂直安装，搬运安装时应避免碰撞和振动。
3、仪表宜在周围环境温度为-40℃-+70℃相对湿度不大于85%，且振动或被测介质的急剧脉动对可靠接触和准确发信读数等无影响的场所下使用。
4、仪表的电气线路（可参照示意图）经设置和接妥后认真加以检查，并进行试动作。
5、仪表在调节给定值时，须借助一字槽螺钉旋具进行。
6、仪表在测量静负荷时，可用至测量上限的3/4，在测量交变负荷时可用至测量上限的2/3，对于瞬间内测量可用至测量上限值。
7、在测量粘度较大介质和剧变波动压力时应添加隔离装置和缓冲装置。
8、仪表应经常进行检定（至少三个月一次）如发现故障及时修理。
9、仪表在使用过程中应经常保持其干燥和洁净，妥善维护之。
10、仪表自出厂日起，一年内若在仪表正常保管使用条件下因发现制造质量不良、失效或员坏时，由本公司负责修理或调换。
电接点压力表的原理及接线图课件
04
电接点压力表的使用注意事项
安装与调试
安装位置
选择一个无强烈振动、无腐蚀性气体 、干燥、无阳光直射的地方，确保电 接点压力表能够准确反映压力变化。
流体压力的测量与控制
01
电接点压力表能够精确测量各种 流体介质的压力，如气体、液体 等，为生产过程中的压力控制提 供可靠的数据支持。
02
通过电接点压力表的监测，可以 及时发现流体压力的异常变化， 采取相应措施进行调节，避免因 压力波动造成的生产事故。
其他应用领域
除了工业自动化控制和流体压力的测量与控制，电接点压力 表还广泛应用于环保、水处理、供暖等领域。
输出接线
输出接线
电接点压力表的输出方式有多种，包括继电器输出、晶体管输出和可控硅输出 等。应根据具体需求选择合适的输出方式，并按照产品说明书的要求进行接线 。
输出指示
输出接线正确后，电接点压力表的输出信号应能够正常传输到相应的控制设备 中。可以通过观察控制设备的状态或使用万用表等工具来检测输出信号是否正 常。
03
电接点压力表的应用场景
工业自动化控制
在工业自动化控制中，电接点压力表常用于对流体介质的压力进行监测和控制。 当压力达到预设值时，电接点压力表会发出信号，通过控制系统对相关设备进行 调节，以保持压力稳定。
在化工、石油、制药等行业中，电接点压力表的应用尤为广泛，对于保证生产过 程中的压力安全具有重要意义。
多功能集成
将多种传感器集成于一体 ，实现多功能测量，满足 复杂场景下的使用需求。
标准化与互操作性
电接点压力表接线图
电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。
仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的最大或最小压力值的双位自动控制和发信（报警）的目的。
仪表具有测量控制功能，可任意设定上、下限值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。
一、结构原理仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。
当被测压力作用于弹簧管时，其末端产生相应的弹性变形一位移，经传动机构放大后，由指示装置在度盘上指示出来。
同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
在电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。
所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。
● 接点装置电气参数及控制形式二、型号表示三、电气电路连接示意图图中：JZ1、JZ2—继电器及触点CJ—接触器及触点RJ—热继电器M—电机YX—电接点压力表L—下限接点（绿）H—上限接点（红）B—公共接点（黄）型号 D H H1 H2 d0 d d1 B B1 L L1 CH-YXC-60 φ6046 13 M14×1.556 72 14CH-YXC-100 φ10095 17 M20×1.587 121 20CH-YXC-100ZT φ10096 33 30 118 M20×1.5 5.5 20 115。
图1为水泵自动上水电接点压力表控制接线图
创作时间：二零二一年六月三十日
之欧侯瑞魂创作
图1为水泵自动上水电接点压力表控制接线图, 工作过程：当水
压降低时电接点压力表中间触点与低限触点接通经K1常闭触点达
到接触器K（主接触器）, K线圈得电吸合, K辅助常开触点接通, 使K形成自坚持电路（这时因压力上升电接点压力表中间触点与
低限触点已离开）, K得电带动主触点接通电源供给水泵工作.当
压力上升到设定压力时, 电接点压力表中间触点与高限触点接通, 经K辅助触点达到K1（继电器）线圈, K1吸合, K1辅助常闭触
点断开K线圈释放, 主触点断开停止给水泵工作电源.K1线圈串
入辅助触点K的目的是为了K1能够可靠关断, 因压力表在高压区
压力颤动造成电接点有时也会接触不成靠, 所以串入辅助触点K, 一但K1进入失电K也失电, K失电, K的辅助触点会将K1的回路
可靠断开.
图2是手动开启的自动控制电路, 有时停电以后, 再来电时不希
望水泵自动运转, 加了一个手动启动停止电路, 当按下启动按钮
时K3得电吸合辅助常开触点K3连通取代启动按钮, 形成自坚持
电路, 一但停电, 再来电时不按启动按钮是不会自己转起来的.
创作时间：二零二一年六月三十日。
电接点压力表的连接方法
电接点压力表的连接方法(实际压力在下限之下时，公共端与下限接通，与上限断开，实际压力在上下限之间时，公共端与上限，下限都断开。
实际压力在上限之上时，与上限接通，与下限断开。
电接点压力表就是控制上下限压力用的上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。
上限指针用手就可以扭转定位，下线要用一字螺丝刀扭转定位。
它的接线盒有四个接线柱（国标）：最上面的是上限第二个是公共端第三个是下限第四个是接地端，一般不用。
中间的针就是普通的针一个是高报一个是低报中间的指针碰到高报就会形成一个回路从而报警或是停止低报一样实际压力在下限之下时，公共端与下限接通，与上限断开，实际压力在上下限之间时，公共端与上限，下限都断开。
实际压力在上限之上时，与上限接通，与下限断开。
电接点压力表就是控制上下限压力用的，上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值。
上限指针用手就可以扭转定位，下线要用一字螺丝刀扭转定位。
它的接线盒有四个接线柱（国标）：最上面的是上限第二个是公共端第三个是下限第四个是接地端，一般不用。
一个220v的接触器，一个中间继电器，一个电极点压力表接实物线图如下：这个接法是压力下降后，NC常闭触点闭合，继电器吸合，接触器也吸合，负载就工作L是火线，N是零线，13、14是继电器的线圈，A1、A2是接触器的线圈，3条红色的是动力线。
零线接中间继电器（8脚的MY2NJ 接7脚、14脚的MY4NJ 接13脚）———再接至接触器线圈任一端。
相线接电接点压力表输入端（一般是红色线）———再接至中间继电器（8脚的MY2NJ 接8脚、14脚的MY4NJ 接14脚）———再接至中间继电器1脚中间继电器3脚接至接触器线圈另一端OK!注：中间继电器的型号有很多种，不同型号的，接法略有不同，要看继电器上面的电路图！一个接触器一个继电器一个电接点压力表，控制自动上水。
请实物接线回复一个交流接触器，两个中间继电器，一个电接点压力表如何控制深水泵启停，求电路图，并说明接线原理开关，可以手动启动水泵，电路中还有热继电器，请各位大侠附电路图及文字说明工作原理，请给予完善，谢谢。
换电接点压力表的操作规程
换电接点压力表的操作规程换电接点压力表是用于测量电气接触器、断路器、继电器等设备中电触点的压力的专用仪器。
它主要用于检测接点的压力是否正常，以及在需要时进行调整。
下面是换电接点压力表的操作规程，详细介绍了使用换电接点压力表的步骤和注意事项。
一、操作前准备1. 检查仪器外观，确认换电接点压力表无损坏或污损。
2. 检查仪器的背面是否安装了合适种类的电池，并确认电池电量充足。
3. 打开仪器上的开关，确认显示屏是否正常显示。
二、准备测量工作1. 准备一根电缆，一端连接到仪器上的测量端子，另一端连接到接点的一个触点上。
2. 当测量接点竖立方向上时，确保测量端子的球形部分与接点相切，并且测量端子与接点之间有压力。
3. 调整仪器上的旋钮和开关，使其显示对应接点的压力范围。
三、进行测量1. 打开接点，并将触点压在测量端子上，使其与接点相切。
2. 记录仪器显示屏上的压力值。
如果压力值较大，可以适当调整接点的压力，直到所测得的压力值在正常范围内。
3. 如果需要连续测量多个接点，依次重复上述步骤。
四、注意事项1. 在测量前，应先了解所测接点的额定压力范围，并将仪器调整到相应的量程。
2. 仪器的测量精度要求相对较高，使用过程中应注意避免碰撞和振动，以免影响测量结果。
3. 长时间不使用时，应关闭仪器的电源开关，并取下电池，以防止电池泄漏导致仪器损坏。
4. 操作过程中要注意电气安全，避免触电危险。
5. 使用过程中遇到异常现象，如显示不正常、压力偏差大等，应及时停止使用并检查仪器是否故障或使用方法是否正确。
五、仪器的维护1. 定期清洁仪器表面污物，保持仪器的清洁和正常的使用。
2. 不使用时应存放在干燥、通风良好的地方，避免潮湿和高温环境。
3. 长时间不使用时，应定期进行仪器的校准。
六、其他注意事项1. 本操作规程仅供参考，具体操作应根据厂家提供的使用说明书进行。
2. 操作人员应具备一定的电气知识和使用经验，以确保操作的安全和准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电接点压力表接线方法
电流方向：
火线进中点，经过低压点，到中间继电器1组触点的常闭点，到接触器线圈一端，
继电器线圈另一端接零线。
另选一组接触器上的常开触点，2端并联到压力表低压端与中点端。
中间继电器的控制由火线进压力表中点，到高压点到中间继电器线圈一段，中间继电器线圈另一段接零线。
三项水泵的接法示意图：
两项水泵的接法示意图：
我画的图O(∩_∩)O~
不规范，凑合着看吧，仅供参考:-D
这是原来的说明书(ˇˍˇ），看不太明白%>_<% ，好像那个J3应该是J1，说得不一定对。
