建筑物等电位联结
建筑物等电位联结及防雷接地
建筑物等电位联结及防雷接地本工程按二类防雷建筑设置，沿屋面女儿墙设置避雷带，并在屋面设置不大于10m*10m或12m*8m的避雷网用作接闪器，屋顶利用金属屋面作为接闪器防直雷击。
利用柱子内两根结构主筋大于φ16做防雷引下线，上下通长焊接，上端与接闪器相连接，下端与接地体连接，引下线间距不大于18米。
所有突出屋面的金属物应与屋面防雷装置相连，所有空出屋面的非金属物均装设接闪器，接闪器采用φ12镀锌圆钢和屋面防雷装置连接。
建筑物内主要金属物就近与防雷接地预埋件相连。
利用外墙结构梁板或剪力墙内两根水平钢筋焊通，形成均压环，引下线与均压环相连。
利用结构地板及基础梁内2根主钢筋焊通用作接地装置，防雷接地与强弱电电气设备共用基础接地装置，接地电阻要求不大于1欧姆，基础施工完毕后，应实测各引下点的接地电阻，如不满足要求，应外引加打人工接地极。
设置总等电位联结及局部等电位联结。
本工程的变配电房、柴油发电机房采用-63×5的镀锌扁钢从接地引下线结构主钢筋上引出，然后沿建筑物的内墙敷设一圈接地体，接地安装高度为距地0.3m，1.5m间距设一个卡子。
建筑物等电位联结安装检验质量验收记录
建筑物等电位联结安装检验质量验收记录一、项目简介建筑物等电位联结（Equipotential Bonding）是保障人员和设备安全的重要环节。
本文档记录了关于建筑物等电位联结安装检验质量验收的过程和结果。
二、检验对象建筑物等电位联结安装工程。
三、检验目的1. 验证建筑物等电位联结的安装质量是否符合相关标准和要求。
2. 确保建筑物等电位联结系统能够提供良好的电气接地，减少电压差对人员和设备的危害。
四、检验内容1. 建筑物等电位联结系统的安装是否符合设计要求。
2. 等电位联结装置的选择和安装位置是否合理。
3. 接地电阻的测量和记录。
4. 相关设备和工具的标志和标识是否齐全。
五、检验步骤1. 确认建筑物等电位联结系统的图纸和设计要求。
2. 检查建筑物等电位联结系统的安装情况，包括接地体的选择和安装位置，接地导体的连接等。
3. 使用合适的接地电阻测量仪器，对接地电阻进行测量，并记录测量结果。
4. 检查等电位联结装置的安装位置是否合理，是否能够有效地联结各个设备和设施。
5. 检查相关设备和工具的标志和标识是否齐全，如警示标志、安全标识等。
六、检验结果1. 建筑物等电位联结系统的安装符合设计要求，各项指标均在合理范围内。
2. 接地电阻测量结果符合规定要求，接地电阻值稳定可靠。
3. 等电位联结装置的安装位置合理，能够有效联结各个设备和设施。
4. 相关设备和工具的标志和标识完整齐全。
七、检验结论根据对建筑物等电位联结安装的检验质量验收，认为建筑物等电位联结系统的安装质量符合相关标准和要求。
各项指标满足设计要求，能够提供良好的电气接地，保障人员和设备的安全。
八、存在的问题及改进措施1. 部分接地体连接不紧固，需要重新加固，以确保接地导体的连接处稳固可靠。
2. 部分等电位联结装置未进行标识和标识，需要补充警示标志和安全标识。
3. 部分接地电阻值较高，需要进一步排查原因，并采取相应的改进措施。
4. 部分接地体选用不合理，需要重新选择合适的接地体。
建筑物等电位联结资料
16.4 建筑物等电位联结16.4.1 施工准备16.4.1.1 技术准备参见“16.1接地装置安装”第16.1.1.1条。
16.4.1.2 材料准备1. 各种型号、规格的等电位联结端子箱(板)。
2. 各种型号、规格的等电位联结线、等电位联结用金具、刚性绝缘导管、出线盒和出线面板等。
3. 等电位联结预埋件、连接件、镀锌螺栓、垫圈、螺母等。
16.4.1.3 机具准备参见“16.1接地装置安装”第16.1.1.3条。
16.4.1.4 作业条件1. 暗敷设的等电位联结端子箱、联结线和穿线导管，应配合土建主体工程预埋；等电位端子板墙上明装的应在土建室内装饰工程结束后进行。
2. 预埋安装完毕、保护管已预埋。
3. 等电位联结线与其他金属管道连接时，应待其他专业工种安装完成后进行。
4. 施工作业面清理完毕。
16.4.2 施工工艺16.4.2.1 工艺流程测量定位→保护管预埋（暗敷）→端子板（箱）制作安装→支架安装（明敷设）→联结线敷设与连接→导通性测试16.4.2.2 操作工艺1. 测量定位按施工图确定总等电位联结(简称MEB)和局部等电位连接(简称LEB)的端子板、联结线等电气器具固定点的位置及走向，从始端(MEB／LEB端子板)至终端(外露可导电部分或装置可导电部分)，先干线后支线，找好水平或垂直线，用粉线袋沿线路中心弹线。
2. 保护管预埋(暗敷)等电位联结线材料为铜导线，则采用穿硬质阻燃塑料保护管暗敷设。
3. 端子板(箱)制作安装(1) MEB(LEB)端子板(箱)制作1) 明装MEB(LEB)端子板制作：首先确定MEB(LEB)端子板的长度，长度根据等电位联结线的出线数确定：单行排列时端子板的长度：50mm×(支路数+1)+2×25mm×2，其中50mm表示各支路压接孔之间的间距及靠近安装孔的支路压接孔与安装孔之间的间距，25mm表示端子板安装孔的纵向开孔孔径及安装孔径距端子板板端的距离。
建筑物等电位联结
建筑物等电位联结建筑物等位连接（Equipotential Bonding）是一项在建筑工程中至关重要的安全措施。
它涉及将建筑物中的所有导体连接在一起，以确保它们保持相同的电位。
这种连接对于防止电击和其他电气事故非常关键。
在本文中，我们将探讨建筑物等位连接的重要性、执行方法和一些实际的应用案例。
首先，让我们了解建筑物等位连接的原理。
当建筑物中的导体处于相同的电位时，无论其是否与其他设备或地面接触，电流都不会通过人体或其他触摸它们的物体。
这种等位连接能够有效地分散电流并确保人们避免电击。
而如果建筑物中的导体不连接在一起，就会导致不同电压的出现，从而增加了触摸电压和电击风险。
为了实现建筑物等位连接，可以采取一些具体步骤。
首先，建筑物的金属结构应该与地面接地系统连接。
这通常是通过埋设地下导线或钢筋来实现的。
其次，建筑物中的所有金属导体，如电线、管道和设备的外壳，都应连接到这个地下系统上。
这种连接可以通过安装等位连接条或导线来完成。
最后，确保所有进行连接的部件表面都足够接触良好，以确保电流能够自由地流动，不会在接触面产生高电阻。
现在我们来看一些实际的应用案例。
首先，游泳池是一个非常需要等位连接的场所。
在游泳池周围的地面上通常存在很大的潮湿，这增加了人们触电的风险。
通过将游泳池的金属结构和设备与地下系统连接起来，可以确保在任何情况下都维持着安全的电位。
另一个应用案例是医院。
医院中有很多敏感的医疗设备，这些设备要求在任何时候都具有稳定的电力供应，并且不能由于电击风险而对患者和医护人员构成威胁。
通过在医院建筑中实施等位连接，可以确保所有的电源和设备都处于相同的电位，从而降低了电击和电气事故的风险。
此外，建筑物等位连接在工业设施中也非常重要。
例如，化工厂和制造工厂中有许多对电力供应要求严格的设备和系统。
通过建筑物等位连接，可以保持所有导体的电位一致，防止电气事故，确保工人和设备的安全。
总结来说，建筑物等位连接是一项至关重要的安全措施，可以确保建筑物内部的金属导体处于相同的电位。

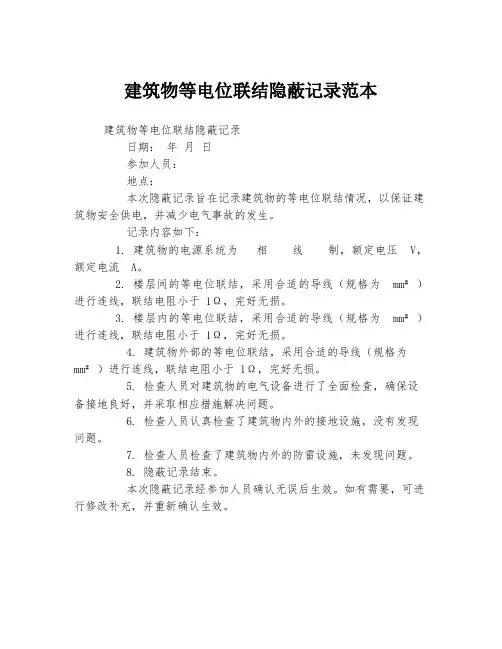

建筑物等电位联结隐蔽记录范本
建筑物等电位联结隐蔽记录范本
建筑物等电位联结隐蔽记录
日期：年月日
参加人员：
地点：
本次隐蔽记录旨在记录建筑物的等电位联结情况，以保证建筑物安全供电，并减少电气事故的发生。
记录内容如下：
1. 建筑物的电源系统为相线制，额定电压 V，额定电流 A。
2. 楼层间的等电位联结，采用合适的导线（规格为 mm²）进行连线，联结电阻小于1Ω，完好无损。
3. 楼层内的等电位联结，采用合适的导线（规格为 mm²）进行连线，联结电阻小于1Ω，完好无损。
4. 建筑物外部的等电位联结，采用合适的导线（规格为mm²）进行连线，联结电阻小于1Ω，完好无损。
5. 检查人员对建筑物的电气设备进行了全面检查，确保设备接地良好，并采取相应措施解决问题。
6. 检查人员认真检查了建筑物内外的接地设施，没有发现问题。
7. 检查人员检查了建筑物内外的防雷设施，未发现问题。
8. 隐蔽记录结束。
本次隐蔽记录经参加人员确认无误后生效。
如有需要，可进行修改补充，并重新确认生效。
建筑物等电位联结
建筑物等电位联结工程文帮建筑物等电位联结1.1 一般规定1.1.1 建筑物电源进线处都应做总等电位联结，各个总等电位联结端子板应相连通。
总等电位联结端子板安装在进线配电箱近旁。
总等电位联结端子板，应将下列导电部分汇流互相连通。
1 进户线配电箱的母排。
2 公用设施有金属管道，如上、下水，热力，燃气等管道。
3 建筑物金属结构。
4 接地极引线。
1.1.2 等电位联结线和等电位联结端子板宜用铜质材料。
1.1.3 等电位联结，应符合以下要求：1 扁钢的搭接长度不应小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。
2 圆钢的搭接长度应不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。
3 扁钢与圆钢连接时，其搭接长度应不小于圆钢直径的6倍。
4 等电位联结线与金属管道的连接。
应采用抱箍，与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。
金属部件或零件，应有专用接线螺栓与等电位联结支线连接，连接处螺帽紧固、防松件齐全。
1.1.4 等电位联结应按以下程序进行：1 总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接；2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结；3 对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。
1.1.5 等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。
1.1.6 等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。
1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。
2 等电位联结前，应现场复核接地装置安装情况，经验收符合设计要求。
建筑物等电位联结
16。
4 建筑物等电位联结16.4。
1 施工准备16.4.1.1 技术准备参见“16。
1接地装置安装"第16。
1。
1.1条。
16。
4。
1.2 材料准备1。
各种型号、规格的等电位联结端子箱(板).2。
各种型号、规格的等电位联结线、等电位联结用金具、刚性绝缘导管、出线盒和出线面板等。
3. 等电位联结预埋件、连接件、镀锌螺栓、垫圈、螺母等。
16。
4。
1。
3 机具准备参见“16。
1接地装置安装”第16.1.1。
3条.16。
4。
1.4 作业条件1。
暗敷设的等电位联结端子箱、联结线和穿线导管,应配合土建主体工程预埋；等电位端子板墙上明装的应在土建室内装饰工程结束后进行.2. 预埋安装完毕、保护管已预埋。
3。
等电位联结线与其他金属管道连接时，应待其他专业工种安装完成后进行。
4. 施工作业面清理完毕。
16.4。
2 施工工艺16.4.2。
1 工艺流程测量定位→保护管预埋（暗敷）→端子板（箱)制作安装→支架安装(明敷设）→联结线敷设与连接→导通性测试16.4。
2.2 操作工艺1。
测量定位按施工图确定总等电位联结(简称MEB）和局部等电位连接（简称LEB）的端子板、联结线等电气器具固定点的位置及走向,从始端（MEB／LEB端子板）至终端（外露可导电部分或装置可导电部分），先干线后支线,找好水平或垂直线，用粉线袋沿线路中心弹线。
2。
保护管预埋（暗敷）等电位联结线材料为铜导线，则采用穿硬质阻燃塑料保护管暗敷设。
3. 端子板(箱)制作安装（1) MEB（LEB)端子板（箱)制作1）明装MEB（LEB）端子板制作：首先确定MEB(LEB)端子板的长度，长度根据等电位联结线的出线数确定:单行排列时端子板的长度:50mm×(支路数+1）+2×25mm×2，其中50mm表示各支路压接孔之间的间距及靠近安装孔的支路压接孔与安装孔之间的间距,25mm表示端子板安装孔的纵向开孔孔径及安装孔径距端子板板端的距离。
建筑电气工程的等电位联结及其施工质量
建筑电气工程的等电位联结及其施工质量等电位连接(也叫联结)是指“将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差”。
等电位联结在电气设计中，是一种行之有效的安全措施，它对于建筑物的防雷及电气安全具有十分重要的作用，广泛应用于住宅楼的电气施工中。
为此，为了避免种种电气事故的发生，文章就建筑电气工程的等电位联结及其施工质量展开探讨，以供参考。
1等电位联结的分类1.1 总等电位联结( MEB) 总等电位联结是指将建筑物内的下列导电部分都在进线配电箱近旁的总等电位联结箱接地母排上相互联结，即：进线配电箱的PE (PEN母排；从接地极引来的接地干线；建筑物内的输送管道及类似的金属件，如给排水管道、集中采暖、空调系统的管道；建筑物钢筋混凝土内的钢筋网、金属构件等。
1.2 局部等电位联结( LEB) 局部等电位联结是指在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。
如卫生间、水泵房、游泳池、喷水池、医院手术室等应做局部等电位联结。
1.3 辅助等电位联结( SEB) 辅助等电位联结是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分（如金属管道、金属结构件）之间直接用导体作联结。
如金属门或窗旁有配电箱、柜，则配电箱、柜与金属门、窗作辅助等电位联结。
2等电位联结的作用2.1 电击防护等电位联结是内部防雷措施的一部分，其在一定程度上可降低建筑物内间接接触电击的间接接触电压和不同金属部件间的电位差，可防止直击雷、感应雷或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏。
2.2 静电防护等电位联结可将静电电荷收集并传送到接地网，从而消除和防止静电危害，以避免静电产生火花放电，引起火灾、爆炸或电击。
2.3 电磁干扰防护等电位联结可很好地实现机房系统内屏蔽和设备间的电气连接，从而可最大限度减小电位差，避免外部电流侵入系统。
2.4 触电保护在住宅的卫生间做等电位联结，当卫生间的电器因漏电而导致人体将有可能受到电击时，而等电位联结可使电气设备外壳与楼板墙壁电位相等，从而可极大地避免人体受电击的伤害。
