基托材料
树脂基托的作用
《树脂基托的作用》今天咱们来聊聊树脂基托，这玩意儿可重要啦！我有一次陪我爷爷去镶牙，可算是见识到树脂基托的厉害了。
爷爷年纪大了，牙齿掉了好几颗，吃东西可不方便了。
我们就去了口腔诊所。
一进诊所，医生就开始给爷爷检查。
然后就说到要给爷爷做假牙，这假牙就离不开树脂基托。
医生拿出一个模型，指着上面的部分给我们解释，那模样就像老师在给学生讲课。
医生说：“这树脂基托啊，就像是房子的地基，是假牙的重要支撑呢。
” 我凑过去看，那模型上的树脂基托看起来有点像透明的小托盘，不过摸起来肯定不是托盘那么软啦。
爷爷镶牙的时候，我就在旁边看着。
医生先把爷爷口腔的模型做出来，然后就开始制作假牙和树脂基托。
我看到他们把一种像泥巴一样的树脂材料放在模具里，然后经过各种加工，那树脂基托就慢慢有了形状。
这时候的树脂基托还有点粗糙，就像刚出炉的面包，表面不怎么光滑呢。
接着，医生开始打磨，那打磨机“嗡嗡” 地响，就像小蜜蜂在飞舞。
树脂基托在医生的手里变得越来越光滑，越来越精致。
我心想，这医生可真是个艺术家啊，把这树脂基托打造得这么漂亮。
等假牙和树脂基托都做好了，医生给爷爷戴上。
哇，这树脂基托就像给假牙找到了一个安稳的家。
它把假牙稳稳地固定在爷爷的口腔里，让假牙不会乱跑。
爷爷试着咬了咬，脸上露出了笑容，说：“嘿，这感觉还真不错，比之前舒服多了。
”树脂基托还有个厉害的地方，就是它很轻便。
爷爷戴着假牙，就像没戴似的，没有什么负担。
要是这基托很重，那爷爷得多难受啊，就像每天嘴里都含着个大石头一样。
而且啊，树脂基托还比较容易清洁呢。
医生叮嘱爷爷，吃完饭要把假牙取下来清洗，这树脂基托不怕水，用牙刷轻轻一刷，就能把脏东西刷掉，就像给它洗了个舒服的澡。
还有一次，我看到一个年轻人也在诊所弄假牙，他的假牙也是树脂基托的。
他戴着假牙后，说话都很正常，没有那种含含糊糊的感觉。
他笑着对医生说：“这树脂基托真好，我都能正常和人交流了，不用担心说话漏风啦。
”树脂基托在假牙里的作用可真是不小呢。
基托名词解释

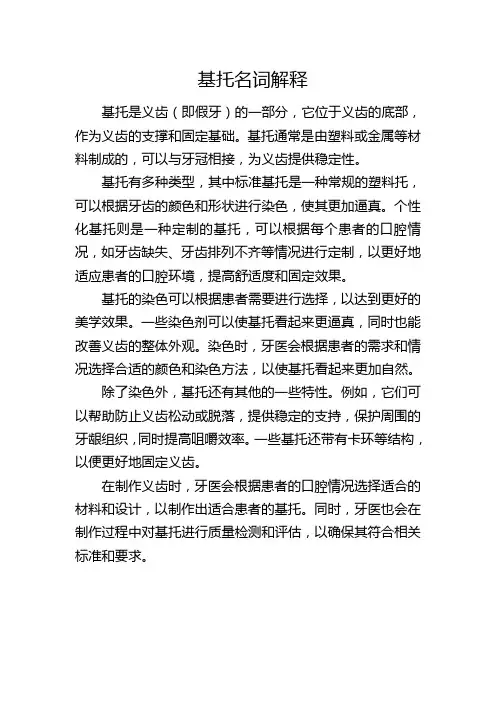

基托名词解释
基托是义齿（即假牙）的一部分，它位于义齿的底部，作为义齿的支撑和固定基础。
基托通常是由塑料或金属等材料制成的，可以与牙冠相接，为义齿提供稳定性。
基托有多种类型，其中标准基托是一种常规的塑料托，可以根据牙齿的颜色和形状进行染色，使其更加逼真。
个性化基托则是一种定制的基托，可以根据每个患者的口腔情况，如牙齿缺失、牙齿排列不齐等情况进行定制，以更好地适应患者的口腔环境，提高舒适度和固定效果。
基托的染色可以根据患者需要进行选择，以达到更好的美学效果。
一些染色剂可以使基托看起来更逼真，同时也能改善义齿的整体外观。
染色时，牙医会根据患者的需求和情况选择合适的颜色和染色方法，以使基托看起来更加自然。
除了染色外，基托还有其他的一些特性。
例如，它们可以帮助防止义齿松动或脱落，提供稳定的支持，保护周围的牙龈组织，同时提高咀嚼效率。
一些基托还带有卡环等结构，以便更好地固定义齿。
在制作义齿时，牙医会根据患者的口腔情况选择适合的材料和设计，以制作出适合患者的基托。
同时，牙医也会在制作过程中对基托进行质量检测和评估，以确保其符合相关标准和要求。
口腔材料学：第四章 义齿基托聚合物及合成树脂牙
加成聚合反应
缩合聚合反应
特点：反应一开始就迅速进 行，直至生成最终产物，聚 合体系中只有单体和聚合产 物，没有中间产物； 组成大分子链的链节与单体 的化学结构相同； 没有小分子的副产物产生。
特点：反应时逐步进行的， 可以停止在某一阶段得到 中间产物； 组成缩聚产物链节的原子 数比单体的原子个数少； 随着反应的进行，不断有 小分子副产物产生。
高分子 Polymer
单体： 能够进行聚合反应，并构成高分子基本结构组成单元的小分子化合物。
（二）高分子聚合反应
Polymerization
聚合反应 聚合机理
Polymerization
加成聚合反应
Addition Polymerization
缩合聚合反应
Condensation Polymerization
光聚合（光固化）
Light Polymerization Photopolymerization
热聚合（热固化、热凝）
Heat Polymerization Heat-curing
室温聚合（室温固化、自凝）
Room-temperature Polymerization Self-curing
单体分子借光的引发（或用 光敏剂）活化成自由基，进 而引发单体聚合的一类自由 基型聚合方法。
（1）加成聚合反应
定义：由一种或几种单体，在光、热、引发剂 的作用下，通过连锁性的加成反应生成高聚物 的过程，亦称加聚反应。 参加加聚反应的单体通常含有不饱和键。 单体的种类可以是一种也可以是多种，一种单 体生成的高聚物为均聚物；两种以上单体生成 的高聚物为共聚物。
（1）加成聚合反应
特点：反应一开始就迅速进行，直至生成最终产物； 聚合体系中只有单体和聚合产物，没有中间产物； 组成大分子链的链节与单体的化学结构相同； 没有小分子的副产物产生。
基托
基托的定义基托称为牙基，是可摘义齿的主要组成部分之一，它覆盖在无牙的牙槽嵴上，能把义齿的各部连成一个整体，是排列人工牙的基础。
它具有连接、传导、修复固位与稳定的作用。
分为塑料、金属、塑料金属联合三种类型。
按材料不同可分为以下三种：塑料基托色泽近似黏膜，较美观，制作设备简单，操作简便，经济，便于义齿修补和添加，是临床最常用的一种。
但其强度相对较低，需有一定厚度，材料为有机高分子聚合物，易老化，是非良导体，温度传导作用差，且不易自洁。
金属基托一般由金属铸造而成。
因金属强度大，不易折断，且可将基托做得较薄、小巧，患者感觉舒适美观。
温度传导作用好，适用于有一定的舒适美观和强度要求、经济条件尚可者，或修复的垂直空间受限、塑料基托修复强度不足的患者，多用于牙支持式或混合支持式义齿。
但金属基托制作工艺较复杂，修理和加补比较困难，而且无法重衬，对口腔条件差的患者应慎用。
金属网加强塑料基托兼备金属、塑料基托的优点，常与缺牙区低间隙的网状加强联合应用，对基托易发生折裂的应力集中区和几何薄弱区进行加强，但网状加强设计要合理，既要提供足够的强度抵抗基托的折裂和变形，又不能体积太大太厚，影响人工牙的排列和义齿其他部件的连接，以及义齿的舒适度。
基托的伸展范围根据缺牙部位、数目、基牙健康状况、牙槽嵴吸收程度和邻近软组织缺损情况、力的大小等决定。
在能满足义齿的固位和稳定，不影响唇、颊、舌软组织活动的原则下，尽量减小基托范围，使患者感到轻巧、舒适、美观。
如：个别前牙缺失，牙槽嵴丰满者可不放唇侧基托；牙支持义齿后腭部基托尽可能前移，使基托缩短，以免引起恶心；但是黏膜支持式的上颌可摘局部义齿，上颌后牙游离端义齿基托一般应盖过上颌结节，伸展至翼上颌切迹的中部，基托后缘中部则应止于硬软腭交界处稍后的软腭处；下颌义齿的后缘应覆盖磨牙后垫的前1/3～1/2；基托的唇、颊侧边缘应伸展至黏膜转折处，边缘要圆钝，既要有良好封闭固位作用，又不能刺激黏膜及妨碍颊、舌的功能活动；基托边缘一般不宜进入组织倒凹区，以免影响义齿就位或在就位过程中损伤倒凹以上的软组织。
义齿基托树脂材料性能
有关 机械性能：不如热凝，韧性较差、脆性大
自凝树脂的应用
用途：主要用于正畸活动矫治器、腭护板、 牙周夹板、个别托盘、义齿重衬及暂时冠 桥等，或简单义齿的急件
光固化义齿基托树脂
性能特点： 固化特性：专用固化箱、深度3~5mm 机械性能：硬度高、刚性大，脆性也大 操作性能：操作时间充足、固化时间短
临床应用： 主要用于简单义齿制作、矫治器的制作、 基托重衬、义齿修补、临时冠及个别托盘 的制作
使用方法： 粉液比为2：1（重量比）或5：3（容量比） 按比调和后稀糊状态下，用糊塑法在湿模 上塑形，并适当加压。初步固化后60℃水 中浸泡30分钟。
光固化义齿基托树脂
组成：
成分
含量（wt%）
树脂基质
30~40
活性稀释剂
5~10
PMMA交联粉
35~40
无机填料
10~15
光引发剂
微量
颜料及红色短纤维丝 少量
加热固化型基托树脂
组成 牙托粉--甲基丙烯酸甲酯的均聚粉或共聚粉， 均聚粉难以采用挤塑或注塑法加工制作义齿 引发剂—过氧化甲酰，可促进加热聚合 颜料
聚合原理 温度68~74℃时引发链锁式的自由基聚合
加热固化型基托树脂
使用及热处理方法： 模型准备（涂分离剂）→调合牙托粉和牙 托水（粉与液体积比例为3：1、重量比为2： 1）→调合后的变化→填塞（面团期内完成） →热处理 热处理法：置于70~75℃水浴中，恒温90分 钟，升至煮沸，保持30~60分钟；置于温水 中，1.5~2小时内升温至沸点，保持30~60分 钟；置于70~75℃水中维持9小时
义齿基托树脂名词解释
义齿基托树脂名词解释
义齿基托树脂是一种用于制作义齿基托的树脂材料。
义齿基托是义齿的基础部分，用于支撑和固定义齿的假牙根部。
义齿基托树脂通常由聚甲基丙烯酸甲酯（PMMA）等树脂材料制成，具有良好的透明度、耐磨损性和耐化学性。
它可以根据患者的口腔情况进行定制制作，以确保良好的适合度和舒适度。
义齿基托树脂可以通过热压或冷压等方法与人工牙龈或真实牙龈结合，以实现良好的固定效果。
同时，它还可以与义齿材料（如瓷、金属）相互结合，以提供稳固的支撑和保持。
义齿基托树脂具有良好的生物相容性，不会对口腔组织产生刺激或过敏反应。
它也具有较好的抗黏附性，可以减少细菌的滋生，从而有助于口腔健康。
口腔高分子材料基托材料
聚粉或共聚粉，还含有少量的引发剂 BPO和着色剂（如镉红、钛白粉）。 液剂又称自凝牙托水，主要是MMA，还 含有少量的促进剂、阻聚剂及紫外线吸 收剂（如UV-327）。
引发体系
自凝树脂所用的引发剂一般为过氧化苯甲酰 （BPO），其含量一般为聚合粉重量的1%左 右。
聚合粉M 14.2×104 32.6×104
基托M 12.1×104 22.7×104
2. 残余单体 自凝树脂的残余单体含量较多。
树脂
促进剂
残余单体含量(%)
自凝树脂 自凝树脂 热固树脂
DMA DMT
3.02 2.58
≦2.2
3. 聚合收缩 自凝树脂的线收缩约为0.43%，与热固化
型树脂相近。
4. 色泽稳定性 自凝树脂的颜色稳定性不如热固化型树脂。
5. 聚合热 在一般情况下，环境温度高，反应热愈大，
固化愈快。
6. 机械性能 自凝树脂的机械性能整体上不如热固化型
树脂。自凝树脂的韧性较差，脆性较大，刚性 较好。
（三）应用
自凝树脂主要用于制作正畸活动矫 治器、腭护板、牙周夹板、个别托盘、 假牙修理、义齿重衬及暂时冠桥等，也 可用来制作简单义齿的急件。
三、光固化义齿基托材料
是九十年代随着光固化技术的发展而研制 的一种新材料。制作工艺简单、使用方便，但 其冲击强度、韧性较差，目前临床基本不用。
其它聚合固化方法
微波固化技术 材料：特殊专用的牙托粉和牙托水 型盒：专用塑料型盒 微波炉：家用 固化条件：功率--500瓦，时间--5分钟
冷却后开盒。
隐形义齿技术
采用热压注射成型工艺 材料为聚碳酸酯，聚酰胺 特点：美观性好，弹性和韧性好。
蜡型义齿基托材料课件
另一患者因外伤导致牙齿缺失，同样采用蜡型义 齿基托材料进行修复，修复效果稳定，患者满意 。
修复效果评价
评价标准
修复效果的评价主要从以下几个方面进行，包括修复体的稳定性、舒适度、美观 度以及患者的使用体验等。
评价结果
经过长期的临床观察和实践，蜡型义齿基托材料的修复效果稳定，患者使用体验 良好，且该材料具有良好的生物相容性和耐腐蚀性。
发展
随着科技的不断进步，蜡型义齿基托材料在成分、性能和应用方面不断得到改 进和优化，以满足不断变化的医疗需求。
02
蜡型义齿基托材料的性能要求
物理性能
01
02
03
热稳定性
基托材料应能在加工过程 中承受蜡的热熔和冷却固 化，保持形状稳定。
可塑性
基托材料应具有良好的可 塑性，易于根据牙齿形状 进行塑形。
国内标准与规范
国家标准（GB）发布的相关标准
如GB/T 13810-2002《口腔科用蜡型材料》、GB/T 22045-2008《口腔科用蜡型材料试验方法》等 ，对蜡型义齿基托材料的物理性能、化学性能、生物性能等方面进行了详细的规定。
卫生部发布的相关规范
如《口腔科用蜡型材料生产质量管理规范》等，对蜡型义齿基托材料的生产、检验、使用等方面进行 了详细的规定。
加工成型
注塑
将熔炼好的材料注入模具中，通过冷却定型形成 基托的形状。
打磨
对基托表面进行打磨，去除毛刺和不平整的地方 ，使基托表面光滑。
抛光
对基托表面进行抛光处理，提高基托的光泽度和 美观度。
表面处理
涂层
在基托表面涂覆一层保护层，提高基托的耐久性和抗腐蚀性。
喷涂
在基托表面喷涂一层颜色，使基托更加美观。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自凝树脂的性能
平均分子量：8~14万，低于热凝 残余单体含量多 聚合收缩与热凝相近 色泽稳定性不如热凝—由于成分继续氧化 聚合热：温度、体积、促进剂和引发剂含量 有关 机械性能：不如热凝，韧性较差、脆性大
13
自凝树脂的应用
用途：主要用于正畸活动矫治器、腭护板、 牙周夹板、个别托盘、义齿重衬及暂时冠 桥等，或简单义齿的急件 使用方法： 粉液比为2：1（重量比）或5：3（容量比） 按比调和后稀糊状态下，用糊塑法在湿模 上塑形，并适当加压。初步固化后60℃水 中浸泡30分钟。
14
光固化义齿基托树脂
性能特点： 固化特性：专用固化箱、深度3~5mm 机械性能：硬度高、刚性大，脆性也大 操作性能：操作时间充足、固化时间短 临床应用： 主要用于简单义齿制作、矫治器的制作、 基托重衬、义齿修补、临时冠及个别托 盘的制作
15
16
5
加热固化型基托树脂调和后的变化
湿砂期：水尚未渗入牙托粉内，此时调和阻力小， 无粘性，触之如湿砂状。 稀糊期：牙托粉表层逐渐被水溶胀，颗粒挤紧后粒 间空隙消失，牙托水多出调和物表面，调和时无 阻力 粘丝期：易于起丝，易粘器械，要密盖以防牙托水 挥发 面团期（可塑期）：无多余水存在，粘着感消失， 呈可塑面团状，可随意塑成任何形状 橡胶期：表面成痂，呈较硬而有弹性的橡胶状 坚硬期：颗粒间靠吸附力结合在一起
10
义齿基托树脂的注射成型法
原理：把牙托粉通过加热变为粘流体，再通 过成型机的栓塞以极大的压力将流态的 PMMA注入型盒内的型腔中。 优点：强度高，形态准确，组织适合性强。 缺点：需要专用设备，价格昂贵，使用不便， 只能使用于一次大批量制作义齿。
11
名称：自凝型义齿基托树脂或自凝树脂 组成： 粉剂：MMA均聚粉或共聚粉 引发剂—过氧化苯甲酰 着色剂（镉红、钛白粉） 液体：MMA 促进剂、阻聚剂、紫外线吸收剂等
8
使用中应注意的问题
基托发生变形的原因 装置不妥、压力过大 填胶过迟 升温过快—体积收缩不均匀 基托厚薄差异过大 冷却过快，开盒过早：温度收缩不一致、 基托内潜伏应力释放、未充分冷却和硬 化的基托被拉变形
9
义齿基托树脂微波热处理法
原理：材料内极性分子结构或极性基团的材 料吸收微波后，分子被激发，互相摩擦产生 大量热量，使内部温度迅速升高而最终聚合。 优点：时间短，速度快，基托组织面适合性 好，易与石膏分离 方法：放入玻璃钢盒内，在微波炉内先照组 织面，后照另一面，分别加热2分钟，最后 室温冷却
6
加热固化型基托树脂的性能
物理、机械性能 机械性能：韧性不足、硬度大 热学性能：热固化型PMMA基托树脂的热变形温度 为94℃ 吸水性 体积收缩 应力及裂纹 化学性能：溶解性、老化性 生物学性能：MMA对人体有刺激性 储存：牙托水避光储存于低温、干燥、通风处、远离 火
7
使用中应注意的问题
基托中产生气孔的原因 热处理升温过快、过高 粉、液比例失调：牙托水过多或过少 充填时机不准：高早或过迟 压力不足—产生不规则的大气孔或空隙
口腔材料学
1
第三节义齿基托树脂
性能： 具有良好的生物安全性 化学性能稳定 具有优良的物理机械性能 表面能抛光，能根据需要而着色，获得牙 龈的色泽，达到美观效果。 加工成型方便，操作简便，材料廉价名热固型基托树脂或热凝树脂 组成
牙托水：主要成分是甲基丙烯酸甲酯（MMA）， 无色透明液体，易挥发，易溶于有机溶剂中。属 于一级易燃液体，在光、热、电离辐射和自由基 的激发下易加成聚合，故加阻聚剂。 交联剂--↑刚性和硬度，改善机械强度 紫外线吸收剂—保护分子链免收破坏，防止或减 轻基托树脂的老化和变色
3
加热固化型基托树脂 heat—curing denture bace resin
组成 牙托粉--甲基丙烯酸甲酯的均聚粉或共聚粉， 均聚粉难以采用挤塑或注塑法加工制作义齿 引发剂—过氧化甲酰，可促进加热聚合 颜料 聚合原理 温度68~74℃时引发链锁式的自由基聚合
4
加热固化型基托树脂
使用及热处理方法： 模型准备（涂分离剂）→调合牙托粉和牙 托水（粉与液体积比例为3：1、重量比为2： 1）→调合后的变化→填塞（面团期内完成） →热处理 热处理法：置于70~75℃水浴中，恒温90分 钟，升至煮沸，保持30~60分钟；置于温水 中，1.5~2小时内升温至沸点，保持30~60分 钟；置于70~75℃水中维持9小时
