AN9640B安全性能综合测试仪
中国赛宝 420B型 说明书
使用说明书 User’s Manual420B 型接触电流测试仪校验及校正声明本实验室特别声明，本手册所列的仪器设备完全符合本实验室一般目录上所标称的规范和特性。
本仪器在出厂前已经通过本实验室厂内校验，校验的程序和步骤是符合电子检验中心的规范和标准。
产品品质保证本实验室保证所生产制造的新品仪器均经过严格的品质确认，同时保证在出厂一年内，如有发现产品的施工瑕疵或零件故障，本实验室负责免费给予修复。
但是如果使用者有自行更改电路、功能、或进行修理仪器及零件或外箱损坏等情况，本实验室恕不提供免费保修服务。
本保证不含本仪器的附属设备等非我实验室所生产的附件。
在一年的保修期内，请将故障机组送回本实验室设备研发部维修处，本实验室会予以妥善修护。
如果本机组在非正常的使用下、或人为疏忽、或非人力可控制下发生故障，例如地震、水灾、暴动、或火灾等非人力可控制的因素，本实验室不予免费保修服务。
(本实验室遵循可持续发展战略，保留对本说明书的内容进行改进不予先通知的权力)设备使用安全规定（必读）使用前应该注意的规定和事项！！！安全标志 ：高电压警告符号。
高压危险符号。
机体接地符号。
接地符号1.1 安全须知·使用本电容器纹波试验台以前,请先了解本机所使用和相关的安全标志,以策安全.·在开启本机的输入电源开关前,请先选择正确的输入电压规格.为防止意外伤害或死亡发生,在搬移和使用机器时,请务必先观察清楚,然后再进行操作.1.2 维护和保养使用者的维护为了防止触电的发生,请不要掀开仪器的盖子。
本仪器内部所有的零件绝对不需使用者维护。
如果仪器有异常情况发生，请寻求我实验室给予维护。
所附的线路和方块图只供参考之用。
定期维护交流电源供应器、输入电源线各相关附件等每年至少要仔细检验和校验一次，以保护使用者的安全和仪器的精确性。
使用者的修改使用者不得自行更改机器的线路或零件，如被更改，机器保证期则自动失效并且我实验室不负责任。
安全综合测试仪说明书
YESDO 仪迪
MN42 系列安全性能综合测试仪
使用指南
青岛仪迪仪器有限公司制造
Qingdao YESDO Instrument Co.,Ltd
许可证号：
鲁制 02000036 号-2
检定规程：JJG843—93 国家泄漏电流测试仪计量检定规程
JJG984—2004 国家接地电阻测试仪计量检定规程 JJG795—2004 国家耐电压测试仪计量检定规程 JJG622—97 国家绝缘电阻表计量检定规程 JJG（航天）34—1999 中国航天工业总公司交流数字电压表检定规程 JJG（航天）35—1999 中国航天工业总公司交流数字电流表检定规程 JJG780—1992 国家交流数字功率表检定规程
第六章 安全性能综合测试仪维护指南
6.1 首次使用前检查…………………………………………………30 6.2 日常维护…………………………………………………………30
3
YESDO 仪迪Biblioteka 6.3 简单故障处理……………………………………………………31 6.4 注意事项…………………………………………………………31 附录：综合测试仪校准方法………………………………………………..
第五章 安全性能综合测试仪使用方法
2
YESDO 仪迪
5.1 外部接线……………………………………………………………..14 5.2 启动测试仪…………………………………………………………..14 5.3 自检…………………………………………………………….…..14 5.4 主菜单界面………………………………………………………..14 5.5 功能设置…………………………………………………………..15 5.6 密码输入…………………………………………………………..16 5.7 选择测试组………………………………………………………..16 5.8 设置测试项………………………………………………………..17 5.9 接地测试…………………………………………………………..18 5.10 绝缘测试……………………………………………………………19 5.11 耐压测试…………………………………………………………20 5.12 泄漏测试…………………………………………………………22 5.13 功率测试…………………………………………………………23 5.14 启动测试…………………………………………………………25 5.15 测试……………………………………………………….….…..26 5.16 打印（选配）………………………………………….….…….26 5.17 串行通信………….…………………………….…………...…..26 5.18 遥控接口………………………………………………….…..…..29 5.19 关机……………………………………………………………….29
产品说明书：哈特综合测试仪UE1040201
MechanikRotationsbewegungenTrägheitsmomentBESTIMMUNG DES TRÄGHEITSMOMENTS EINER HANTELSTANGE MIT ZUSATZMAS-SEN.UE1040201 03/16 JSALLGEMEINE GRUNDLAGENDie Trägheit eines starren Körpers gegenüber einer Än-derung seiner Rotationsbewegung um eine feste Achse wird durch das Trägheitsmoment J angegeben. Es hängt von der Massenverteilung im Körper relativ zur Drehach-se ab und ist umso größer je größer die Abstände zur Drehachse sind.Dies wird im Experiment am Beispiel einer Drehscheibe mit Hantelstange untersucht, auf der symmetrisch im Abstand r zur Drehachse zwei Massestücke mit der Masse m angeord-net sind. Das Trägheitsmoment beträgt in diesem Fall202r m J J ⋅⋅+=(1)J o : Trägheitsmoment ohne MassestückeWird die Drehscheibe über eine Schraubenfeder elastisch an ein Stativ gekoppelt, kann das Trägheitsmoment aus derSchwingungsdauer der Drehscheibe um ihre Ruhelage be-stimmt werden. Es giltrD J T ⋅π=2 (2)D r : Winkelrichtgröße der SchraubenfederD.h. die Schwingungsdauer T ist umso größer, je größer das durch die Masse m und den Abstand r bestimmte Trägheits-moment J der Drehscheibe mit Hantelstange ist.Fig. 1: Messanordnung zur Bestimmung des Trägheitsmoments nach der DrehschwingungsmethodeGERÄTELISTE1 Luftgelagertes Drehsystem @ 230 V1000782 (U8405680-230) oder1 Luftgelagertes Drehsystem @ 115 V1000781 (U8405680-115) 1 Ergänzungssatz z. Luftgelagerten Drehsystem1000783 (U8405690)1 Laserreflexsensor 1001034 (U8533380)1 Digitalzähler @ 230 V 1001033 (U8533341-230) oder1 Digitalzähler @ 115 V 1001032 (U8533341-115)AUFBAU∙Luftgelagertes Drehsystem gemäß Bedienungsanleitung aufbauen und horizontal ausrichten.∙Drehscheibe mit Hantelstange aufsetzen und Umlenkrolle aufschrauben.∙Laserreflexsensor auf die Konsole der Start/Stopp-Einheit stellen und an den Start-Eingang des Digitalzählers an-schließen.∙Gebläse einschalten und Start/Stopp-Einheit mit ihrem Zeiger bis an den Rand der Drehscheibe schieben, so dass diese arretiert ist.∙Drehscheibe so drehen, dass der Zeiger auf die 0°-Position weist.∙Laserreflexsensor so verschieben, dass das Licht durch die Bohrung der 0°-Position der Drehscheibe fällt.∙Stativgalgen aus dem Ergänzungssatz am Stativ des Luftgelagerten Drehsystems montiern und Kreuzmuffe am vorderen Ende befestigen.∙Kopplungsfeder 5 N in der Kreuzmuffe montieren und magnetisch an die Umlenkrolle koppeln.∙Wahlschalter des Digitalzählers auf T ADURCHFÜHRUNGa) Messung ohne Zusatzmassen∙Drehschwingung anstoßen und Taste START drücken.∙Mehrere Werte für die Schwingungsdauer ablesen und deren Mittelwert T in die erste Zeile der Tab. 1 eintragen.b) Messung mit Zusatzmassen∙Zwei Zusatzmassen m= 50 g auf der Hantelstange symmetrisch im Abstand r = 30 mm einhängen.∙Mittelwert mehrerer Werte für die Schwingungsdauer bestimmen und in die Tab. 1 eintragen.∙Abstände r in Schritten von 20 mm erhöhen, jeweils die Schwingungsdauer T bestimmen und in die Tab. 1 ein-tragen.∙Analoge Messreihen für die Zusatzmassen m= 25 und 12,5 g aufnehmen und in die Tab. 1 eintragen. MESSBEISPIEL Tab. 1: Messtabelle3B Scientific GmbH, Rudorffweg 8, 21031 Hamburg, Deutschland, AUSWERTUNGAus (2) ergibt sich die Bestimmungsgleichung für das Träg-heitsmoment:224π⋅=TD J rAllerdings ist D r zunächst noch unbekannt. Daher rechnet man unter Verwendung der Bestimmungsgleichung20220224r m J J T TD r ⋅⋅=-=π-⋅und erhält unter Verwendung der in der Messtabelle rot her-vorgehobenen Messwerteradmm mN 970s 0236s 592154cm 441g 50242222220222⋅=-π⋅⋅⋅=-π⋅⋅⋅=⋅,,T T r m D rSetzt man diesen Wert in die Bestimmungsgleichung ein, so lassen sich die in der letzten Spalte der Messtabelle angege-ben Werte berechnen.Fig. 2 zeigt die so bestimmten Werte für die Trägheitsmonte dargestellt in Abhängigkeit vom Quadrat des des Abstandes r zur Drehachse. Die eingezeichneten Geraden haben die Steigungen 2 × 50 g, 2 × 25 g und 2 × 12,5 g.r ² / c m²J / g m ²Fig. 2: Trägheitsmoment J der Drehscheibe mit Hantelstangefür drei verschiedene Zusatzmassen m in Abhängigkeit vom Quadrat des Abstandes r zur Drehachse。
AN96系列交流耐压绝缘试验仪操作规程 A
3.4例行检查
4注意事项
4.1操作人员一定要熟悉该仪器的操作规程方可使用；且必须配戴全套的绝缘装备。
4.2操作台周围必须铺设高压绝缘电阻橡皮。
4.3在整个测量过程中，不能调节任何按钮。测试完毕后，须待电压指示为零，以及电压调节器旋钮逆时针旋到底方可拆除连接线。

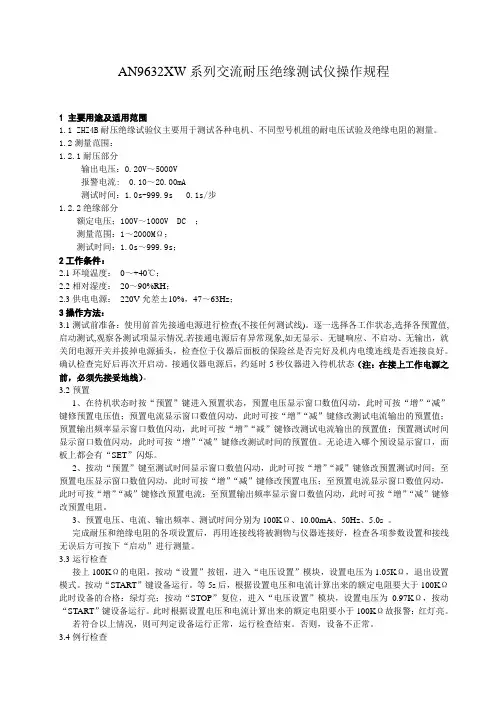

AN9632XW系列交流耐压绝缘测试仪操作规程
1主要用途及适用范围
1.1 ZHZ4B耐压绝缘试验仪主要用于测试各种电机、不同型号机组的耐电压试验及绝缘电阻的测量。
1.2测量范围：
1.2.1耐压部分
输出电压：0.20V～5000V
报警电流:0.10～20.00mA
测试时间：1.0s-999.9s 0.1s/步
2、按动“预置”键至测试时间显示窗口数值闪动，此时可按“增”“减”键修改预置测试时间；至预置电压显示窗口数值闪动，此时可按“增”“减”键修改预置电压；至预置电流显示窗口数值闪动，此时可按“增”“减”键修改预置电流；至预置输出频率显示窗口数值闪动，此时可按“增”“减”键修改预置电阻。
3、预置电压、电流、输出频率、测试时间分别为100KΩ、10.00mA、50Hz、5.0s。
1.2.2绝缘部分
额定电压；100V～1000V DC；
测量范围：1～2000MΩ；
测试时间：1.0s～999.9s；
2工作条件：
2.1环境温度：0～+40℃；
2.2相对湿度：20～90%RH；
2.3供电电源：220V允差±10%，47～63Hz；
3操作方法：
3.1测试前准备：使用前首先接通电源进行检查(不接任何测试线)。逐一选择各工作状态,选择各预置值,启动测试,观察各测试项显示情况.若接通电源后有异常现象,如无显示、无键响应、不启动、无输出，就关闭电源开关并拔掉电源插头，检查位于仪器后面板的保险丝是否完好及机内电缆连线是否连接良好。确认检查完好后再次开启动。接通仪器电源后，约延时5秒仪器进入待机状态（注：在接上工作电源之前，必须先接妥地线）。
