智能停车场管理系统组成及原理智能停车场管理系统组成及原理1.系统概述1.1 引言智能停车场管理系统是一种利用物联网技术和算法，以提高停车场运行效率和用户体验为目标的管理系统。
本文档将详细介绍智能停车场管理系统的组成和原理。
1.2 目标智能停车场管理系统的目标是通过自动化手段实现停车场的智能化管理，包括车位管理、车辆识别、停车场引导、支付结算等功能，以提升停车场的管理效率和用户出行体验。
2.系统组成2.1 传感器2.1.1 车位检测传感器车位检测传感器安装在每个停车位上，用于检测车位的占用情况。
通过车位检测传感器的数据，系统可以实时获取停车场内的车辆数量和占用情况。
2.1.2 车牌识别摄像头车牌识别摄像头安装在入口和出口处，用于识别车辆的车牌号码。
通过车牌识别摄像头的数据，系统可以自动记录车辆进出停车场的时间和费用。
2.2 服务器2.2.1 数据服务器数据服务器用于存储所有停车场数据，包括车位的占用情况、车辆的进出记录、用户的支付信息等。
通过数据服务器，系统可以对停车场的运行情况进行综合分析和管理。
2.2.2 计算服务器计算服务器用于运行智能算法和业务逻辑，包括车位引导、停车场运行优化、支付结算等功能。
通过计算服务器，系统可以实现停车场的智能化管理和优化。
2.3 用户端2.3.1 方式App方式App是用户与智能停车场管理系统进行交互的主要方式。
用户可以通过方式App查看停车场的实时信息、预约车位、支付停车费用等操作。
2.3.2 出口设备出口设备用于实现车辆出场的自动化处理。
当车辆离开停车场时，出口设备会根据车辆的识别信息自动完成支付结算和车辆放行的操作。
3.系统原理3.1 车位管理车位管理是智能停车场管理系统的核心功能之一。
通过车位检测传感器获取车位的占用情况，并将数据传输到数据服务器进行实时更新。
用户可以通过方式App查看车位的占用情况，并预约空闲车位。
3.2 车辆识别车辆识别是智能停车场管理系统的关键技术之一。
智能停车场管理系统PPT课件
❖ 2.管理高度安全
❖ 在采取人工发卡、收卡的地方因疏漏而又没有随时记录可 查，丢车或谎报丢车现象时有发生，给停车场管理带来许 多不便，也给停车场带来了经济损失。而采用智能停车场 管理系统后，因各种类型的卡在计算机中都有相关资料的 详细记录；月租卡和储值卡丢失后可以及时补办；时租卡 丢失也可随时检索，及时处理。
34/54
停车真难！
传 统 车 场 有 三 废
劳 民 伤 财 效 率 低
智 能 车 场 有 三 宝
地
感
主
机
摄
像
机
35/54
立体停车场
36/54
免取卡停车系统
❖ 1、快速进场：无需刷卡/取票，视频识别车辆， 实现免取卡快速进场，并能够迅速找到空车位进 行停放。
❖ 2、避免收费漏洞：通过车牌识别核算停车费，车 辆的车牌为进出唯一凭证，核算机制严密，避免 收费漏洞。
❖ 车位引导系统主要用于对进出停车场的停泊车辆进行有效 引导和管理。系统可实现泊车者方便快捷泊车，并对车位 进行监控，使停车场车位管理更加规范、有序，提高车位 利用率；可以自动引导车辆快速进入空车位，降低管理人 员成本，节省泊车时间。
29/54
1、车场各出入口引导屏
30/54
2、车场内部岔道口引导屏
23/54
1.组成设备 出口控制机
出口道闸
出口部分
摄像机
车辆感应器
管理处内设
备由收费管理计 算机、IC卡台式 读写器、报表打 印机、对讲主机 系统、收费显示 屏组成。
25/54
2.工作流程
26/54
固定停车客户
智能停车场管理系统组成和原理
出入口停车场管理系统－管理软件 ➢ 界面明朗 ➢ 操作简朴 ➢ 功能齐全 ➢ 灵活设置
22/54
图像对比
出入口停车场管理系统
入口实 时画面
出口实时 画面
功能操作 栏
入口时抓 拍旳图片
23/54
软件收费页面
临时车辆自 动ቤተ መጻሕፍቲ ባይዱ费
出入口停车场管理系统
24/54
出入口停车场管理系统
月卡车缴费
2/54
出入口停车场管理系统
出入口停车场管理构成
❖ 道闸 ❖ 地感线 ❖ 车辆检测器 ❖ 出入口主控制系统 ❖ 车牌高清专用摄像机 ❖ 补光灯 ❖ 停车场车牌辨认软件 ❖ 岗亭设备
3/54
控制机
出入口停车场管理系统
停车场管理系统布置图
自动 道闸
聚光灯
摄像机
4/54
出入口停车场管理系统
停车场管理系统架构图
预防换车：图像对比画面能够帮助值班人员及时判断进出车辆是否一致。 处理丢票争议：当车主遗失停车凭证时，能够经过进场图像处理争端。 验证免费车辆：作为免费车辆处理旳出场统计，事后能够经过查询相应旳 图像来验证免费车辆旳真实性。
12/54
出入口停车场管理系统
车牌自动辨认系统
车牌自动辨认组件是建立在图像对比组件旳基础上， 利用图像对比组件抓拍到旳车辆高清楚图像，自动提 取图像中旳车牌号码信息，自动进行车牌号码比较， 并以文本旳格式与进出场数据打包保存。车牌自动辨 认组件旳主要作用如下：
25/54
出入口停车场管理系统
时租卡查询
26/54
出入口停车场管理系统
场内车查询
27/54
Click to edit company slogan .
智能停车管理系统介绍
引言：智能停车管理系统是一种应用现代科技手段进行停车管理和车位分配的系统。
它通过使用传感器、智能设备和网络连接，实现了停车位的自动识别、车辆导航和支付结算等功能。
本文将介绍智能停车管理系统的概述和主要功能，以及其在提高停车效率、优化资源利用和改善城市交通等方面的应用。
概述：智能停车管理系统是基于现代科技手段的一种停车管理解决方案。
它结合了传感器技术、物联网、云计算等技术，实现了对车辆停放的智能化管理和优化。
该系统主要包括车位监测、导航引导、支付结算和数据分析等功能。
1.提高停车效率1.1车位监测：智能停车管理系统配备了车位监测传感器，可以实时监测每个停车位的使用情况。
通过这些传感器，系统可以准确判断空闲和占用状态，并将信息反馈到用户端。
这样，用户可以提前知道哪些停车位可用，从而节省了寻找停车位的时间和精力。
1.2导航引导：系统可以根据用户的目的地和停车位的位置，提供最佳的导航路线。
用户只需简单输入目的地，系统便会快速计算出最短、最快或最经济的停车路线，并将导航指引发送至用户的智能设备。
这不仅提高了停车效率，还减少了用户在停车场内的迷路风险。
1.3车位预订：智能停车管理系统还支持车位预订功能。
用户可提前通过方式应用程序或网页平台，选择目标停车场和时间段，并预订相应的车位。
这大大减少了用户寻找停车位的时间，提高了停车效率。
2.优化资源利用2.1动态定价：智能停车管理系统可以根据停车场的实时使用情况，对停车费用进行动态调整。
在繁忙时段，停车费用会相应提高，而在低峰时段则会降低，以鼓励用户分散停车。
通过灵活的定价策略，系统可以更好地利用停车资源，避免资源浪费和拥堵问题的发生。
2.2车位共享：智能停车管理系统还支持车位共享功能。
在停车场不够用或用户只需要短暂停车的情况下，用户可以将空闲车位发布到系统中，供其他需要停车的用户使用。
这种车位共享机制可以更充分地利用停车资源，提高资源的利用率。
3.改善城市交通3.1减少拥堵：智能停车管理系统通过提高停车效率和优化资源利用，可以减少车辆在寻找停车位时的往返行驶。
基于物联网的智能停车管理系统
基于物联网的智能停车管理系统智能停车管理系统的发展是为了解决城市停车难题和提高停车场管理的效率。
物联网技术的广泛应用使得智能停车成为现实。
本文将重点介绍基于物联网的智能停车管理系统的原理、功能和优势。
一、智能停车管理系统的原理基于物联网的智能停车管理系统主要由传感器、通信网络和云平台组成。
传感器安装在停车场入口和出口，可以通过识别车辆的车牌或使用RFID技术实现对车辆的识别。
传感器通过通信网络与云平台实现远程通信和数据传输。
云平台存储和处理传感器收集到的数据，并提供用户接口，方便管理和车辆驾驶员使用。
二、智能停车管理系统的功能1. 实时监控和导航：智能停车管理系统能够实时监控停车场内的空位情况，并通过导航系统指引车辆驾驶员找到可用停车位，节省寻找停车位的时间。
2. 自动泊车：智能停车管理系统还可以自动化完成泊车过程，通过传感器和自动驾驶技术，实现车辆的自动停放，提高停车场的利用率和效率。
3. 车位预定和支付：系统可以提供车位预定和在线支付功能，用户可以提前预定停车位，避免寻找停车位的时间，并通过移动支付完成停车费用的支付，方便快捷。
4. 车辆安全和防盗功能：系统可以监控停车场内的视频和声音，确保车辆的安全。
同时，如果车辆发生异常移动或被破坏，系统会即时发出警报并通知相关人员。
5. 数据分析和管理：通过收集和分析停车场的数据，管理人员可以得到停车场的使用情况和车辆流量等信息，优化停车场的管理策略，提高停车场的运营效率。
三、基于物联网的智能停车管理系统的优势1. 提高停车场利用率：智能停车管理系统通过实时监控和导航功能，减少寻找停车位的时间，提高停车场的利用率。
2. 提高停车效率：自动泊车功能可以避免人工操作的误差，并加快停车过程，提高停车场的运营效率。
3. 方便快捷的支付方式：系统提供在线支付功能，用户可以通过移动支付完成停车费用的支付，方便快捷。
4. 车辆安全和防盗功能：系统的视频监控和警报功能能够确保车辆的安全，提供安心的停车环境。

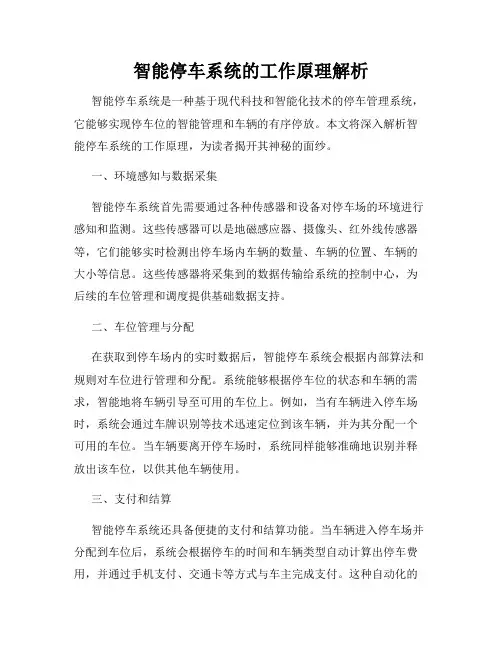

智能停车系统的工作原理解析
智能停车系统的工作原理解析智能停车系统是一种基于现代科技和智能化技术的停车管理系统，它能够实现停车位的智能管理和车辆的有序停放。
本文将深入解析智能停车系统的工作原理，为读者揭开其神秘的面纱。
一、环境感知与数据采集智能停车系统首先需要通过各种传感器和设备对停车场的环境进行感知和监测。
这些传感器可以是地磁感应器、摄像头、红外线传感器等，它们能够实时检测出停车场内车辆的数量、车辆的位置、车辆的大小等信息。
这些传感器将采集到的数据传输给系统的控制中心，为后续的车位管理和调度提供基础数据支持。
二、车位管理与分配在获取到停车场内的实时数据后，智能停车系统会根据内部算法和规则对车位进行管理和分配。
系统能够根据停车位的状态和车辆的需求，智能地将车辆引导至可用的车位上。
例如，当有车辆进入停车场时，系统会通过车牌识别等技术迅速定位到该车辆，并为其分配一个可用的车位。
当车辆要离开停车场时，系统同样能够准确地识别并释放出该车位，以供其他车辆使用。
三、支付和结算智能停车系统还具备便捷的支付和结算功能。
当车辆进入停车场并分配到车位后，系统会根据停车的时间和车辆类型自动计算出停车费用，并通过手机支付、交通卡等方式与车主完成支付。
这种自动化的支付方式不仅提高了支付的便捷性，还减少了现金支付带来的风险和管理成本。
四、数据分析与管理智能停车系统不仅能够实现基本的停车管理功能，还具备强大的数据分析和管理能力。
系统能够将每辆车的停车时间、频次、出入次数等数据进行统计和分析，为停车场管理者提供数据支持，以便其进行运营决策和优化管理。
同时，系统还能够生成各种报表和数据图表，直观地展示停车场的使用情况和运营效益。
五、用户体验与服务优化智能停车系统的工作原理还包括对用户体验和服务的优化。
系统能够通过语音提示、导航功能等为车主提供详细的停车指引，减少车辆在停车场内的寻位时间。
同时，系统还能够与车主的手机应用进行互联，提供实时的停车位信息和导航服务，方便车主更好地管理自己的车辆。
基于人工智能的智能停车场系统设计与实现
基于人工智能的智能停车场系统设计与实现智能停车场系统是近年来随着技术的发展逐渐兴起的一种智能化管理系统。
人工智能的引入为停车场管理提供了更高效、便捷的解决方案。
本文将介绍基于人工智能的智能停车场系统的设计与实现，包括系统的架构、技术原理以及实际应用。
一、系统架构基于人工智能的智能停车场系统通常由硬件设备、软件平台、云端服务器以及移动端应用程序组成。
硬件设备主要包括智能相机、传感器等，用于实时监控车辆进出停车场的情况。
软件平台负责数据的处理和分析，利用人工智能算法进行车辆识别、空闲车位检测等功能。
云端服务器用于存储和管理大量的数据，并提供远程访问和操作的接口。
移动端应用程序则允许用户通过智能手机等移动设备实时查看停车位信息、预约车位等。
二、技术原理1. 车辆识别技术车辆识别是智能停车场系统中最关键的技术之一。
基于人工智能的车辆识别通常使用计算机视觉和图像处理技术，通过智能相机对车辆进出停车场进行拍摄，并提取车辆的特征信息进行识别。
常用的车辆识别方法包括颜色识别、车牌识别和车型识别等。
2. 空闲车位检测技术空闲车位检测技术用于实时监测停车场中的空余停车位，为用户提供准确的停车导引。
通过使用传感器技术，可以检测车辆停车与离开的状态，并将数据发送给系统进行处理。
人工智能算法可以对传感器数据进行分析，准确判断车位的占用情况。
3. 数据管理与分析数据管理与分析是实现智能停车场系统的关键部分。
大量的车辆信息、停车位状态等数据需要进行有效的存储和管理。
云端服务器可以提供稳定的存储空间，同时配备数据库管理系统对数据进行管理。
通过数据分析，可以提供停车场流量统计、用户行为分析等有价值的信息，为停车场的运营管理提供参考依据。
三、实际应用基于人工智能的智能停车场系统已经在一些城市和商业区得到了广泛的应用。
它能够提供以下功能和优势：1. 车辆导引和定位：用户可以通过移动端应用程序实时查看停车场内的空余车位，并根据系统的导引信息快速找到空闲车位，减少停车时间和寻找车位的困扰。
智能车位管理系统
智能车位管理系统方案书：艳美专业：物联网一、智能停车场系统概述1.1、车场概述以RFID为主要技术实现停车场智能化管理为目标，以购买IC卡的固定停车用户为主要服务对象，同时兼顾外来临时车辆停车的服务，以达到停车用户进出方便、快捷、安全，并以高效、科学为目的进行设计。
在智能处理车位管理系统中，持有IC车主在出入停车场时，经车辆检测器检测到车辆后，将IC卡在出入口控制机的读卡区掠过，读卡器读卡并判断卡的有效性。
对于有效的IC卡，自动道闸的闸杆升起放行并将相应的数据存入数据库中。
若为无效的IC卡或进出场的车辆，则不给予放行。
对临时停车的车主，在车辆检测器检测到车辆后，也准备了临时用卡，按入口控制机上的按键取出一IC卡，并完成读卡放行。
在出场时，车主将临时卡交给保安进行相应的交接，无异常情况时道闸升起放行。
本系统是一套以非接触式智能卡作为车辆出入停车场凭证，通过读IC卡来识别车辆进出场的权限，里面涵盖了图像对比管理、字符叠加、语音提示、查询数据技术为综合车辆管理系统。
可以应用于小型的一进一出停车场系统，也可以应用于大型的多进多出车场系统，其数据存储于后台服务器。
使用数据库进行数据管理，方便用户的查询车辆的进出资料、IC卡资料以及各种统计报表等，可以进行打印输出。
1.2、系统设计说明所有的车辆读卡进出小区，临时车在入口机箱处取临时卡，在出口处交卡给保安人员，保安人员进行图像对比后，由保安人员人工放行;固定用户,在入口读固定卡，在有效期，读卡有效起闸，车过自动落闸，出小区时，读完卡后，保安人员进行图像对比后，人工放行(也可选择自动放行)。
二、系统主要设备简介2.1、出入口控制主机主要有：机箱、IC卡、读写器、电子显示屏、语音提示、对讲系统、道闸。
读写器:安装在出入口控制机的读卡区，主要负责对IC卡片的读写工作，进行数字式信息传输，可以对固定对象和移动对象进行刷卡识别，读写器与计算机之间可以通过标准接口进行相互通信；可以通过标准接口与计算机网络连接，并提供本读写器的识别码、本读写器读出的电子标签的实时、读出的电子标签的信息等；在射频区域查询多个标签，并能正确区分各个标签，能够在读写区实现多电子标签同时读取，具备防碰撞功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Y
N
出口系统识别是否已 收费，同时调出入口 时的图像进行对比
Y
N 开启道闸
车辆出场
车辆通过道闸自 动关闭
检测车辆 是否通过
Y
一进一出管理模式
多进多出管理模式
大套小管理模式
中央收费管理模式
中央收费与出口收费的异同
进场流程相同 出场流程不同： 出口收费是将收费电脑和出口设备一起安装在出口通道上,临时车出场时开车直接到岗
1.ＤＣ驱动，１／３ＣＣＤ 2.６ＭＭ
1.ＤＣ驱动，１／３ＣＣＤ 2.４ＭＭ
1.工作电压DC12V 2.像素：７５２＊５８２/清晰度４８０线 3.ＣＣＤ光圈1/50-1/100000s 4.信噪比≥４ＩＰ５６ 2.材料：铝合金
摄像机立柱
1.XX-可选颜色 2.杆 高１．５Ｍ 3.高度可自由调节
射灯 150W/300W
图像捕捉卡
1.输出：220V(50Hz)输入175V～245V 2.温度：-40℃～85℃;湿度：≤95% 3.寿命：≥5万小时;照 度：≥500 LX/3m 4.功 率：150W/300W;照射角度：40度
1.3路视频输入（两路AV，一路S-VIDEO） 2.可多块同时安装 3.PCI接口
更有效地防止换车：车辆出场时，车牌识别组件 自动比较该车的进出场车牌号码是否一致，若不一致， 出口道闸不动作，并发出报警提示，以提醒值班人员 注意。
更有效地解决丢票争议：当车主遗失停车凭证时，输入车牌号码后立即可 以找到已丢失票的票号及进出场时间。
实现真正的“一卡一车”：发行月卡时若与车牌号码绑定，只有该车牌号 码的车才可以使用该月卡，其它车辆无法使用。
车辆图像对比系统
图像抓拍设备包括抓拍摄像机、图像捕捉卡及软件。摄 像机将入口及出口的影像视频实时传送到管理计算机， 入口系统检测到有正常的车辆进入时，软件系统抓拍图 像，并与相应的进出场数据打包，供系统调用。出口系 统不仅抓拍图像、而且会自动寻找并调出对应的入场图 像，自动并排显示出来。抓拍到的图像可以长期保存在 管理计算机的数据库内，方便将来查证。图像对比组件 主要作用如下：
➢ 界面明朗 ➢ 操作简单 ➢ 功能齐全 ➢ 灵活设置
图像对比
功能操作 栏
入口实 时画面
出口实时 画面
入口时抓 拍的图片
软件收费页面
临时车辆自 动计费
月卡车缴费
时租卡查询
场内车查询
Click to edit company slogan .
感谢下 载
可编辑
出入口控制机组成部分：
出入口控制机内一般有控制主板（单片机）、感应器、LED显示器、通话 按钮、喇叭等部件，此外还有专用电源为上述部件提供其所需的5V、12V 及24V工作电压；
车辆图像对比系统设备组成
摄像机镜头(6mm) SSG0612NB
摄像机镜头(4mm) SSG0412NB
摄像机 VC-913D
1
出入口停车场管理系统组成及工作原理
2
车辆引导管理系统组成及工作原理
出入口停车场管理系统功能
➢ 以计算机信息技术为基础； ➢ 采用世界上最先进的智能卡技术和图像识别技术； ➢ 通过对停车场进出车辆的身份识别，保证车辆的安全管理； ➢ 针对不同用户停车准确计时计费，杜绝种种不良弊端； ➢ 最终实现对停车场出入口的高度智能化、自动化和安全化管理。
亭窗口,将停车费用交给值班员或使用电子支付。
中央收费是将收费电脑设置在停车场的临时车主到车场的必经之路上或停车场内中心地 带,临时车主出场时首先携卡到收费处交给值班员读卡交费,交完费后值班将卡还给车主, 车主拿卡后开车在规定的时间内系统自动读卡收卡出场,若超过车场规定的免费取车时 间,在出口控制机上读卡出场时，提示其需返回到收费中心交费后再出场。
地感功能
1). 当车辆在地感线圈上时，所有关信号无效即栏杆机不会落杆。
2). 当车辆通过地感线圈后，将发出一个关信号，栏杆机自动落杆。
3). 当栏杆正在下落过程中，当有车辆压到线圈栏杆将马上反向运转升杆 。
4). 并和手动、遥控或电脑配合可完成车队通过功能 。
道闸分类：直杆型、折叠杆型、栅栏型
出、入口控制机
道闸的控制方式也有两种，即手动和自动两种。手动闸是栏杆的上升和下 降由手控按钮或遥控器来操作；自动闸是栏杆的上升由手控\遥控\控制机 控制，下降由感应器检测后自动落杆。
地感（车辆检测器） 工作原理：
当有车压在地感线圈上时，车身的铁物质使地感 线圈磁场发生变化，地感模块就会输出一个 TTL 信号。 进出口应各装两个地感模块， 一般来讲， 第一个地感 作用为车辆检测， 第二个地感则具有防砸车功能， 确 保车辆在完全离开自动门闸前门闸不会关闭。
防止换车：图像对比画面可以帮助值班人员及时判断进出车辆是否一致。 解决丢票争议：当车主遗失停车凭证时，可以通过进场图像解决争端。 验证免费车辆：作为免费车辆处理的出场记录，事后可以通过查询对应的 图像来验证免费车辆的真实性。
车牌自动识别系统
车牌自动识别组件是建立在图像对比组件的基础 上，利用图像对比组件抓拍到的车辆高清晰图像，自 动提取图像中的车牌号码信息，自动进行车牌号码比 较，并以文本的格式与进出场数据打包保存。车牌自 动识别组件的主要作用如下：
停车场控制机用于停车场出入口的控制，实现对进出车辆的信息显 示、语音操作提示等基本功能，是整个停车场硬件设备的核心部分，也 是系统承上启下的桥梁，上对收费控制电脑，下对各功能模块及设备。
技术参数： 读写时间：≤0.1秒 功耗：≤100W 工作电源：AC 220V±10% 50Hz 工作温度:-20℃-50℃ 网络通讯接口:RS232/S485
岗亭设备
进场流程
入口
车辆探测器、地感线圈测到来车
与电脑数据库对比 摄像机识别并保存
Y 是否月卡车 辆
N 摄像机识别并保存
系统记录信息上传 至电脑
车辆进场
N 开启道闸
检测车辆 是否通过
Y
车辆通过道闸自 动关闭
出场流程
出口
车辆探测器、地感线圈测到来车
Y
与电脑数据库对比
是否月卡车 辆
N
值班人员电脑处 收费
出入口停车场管理组成
❖ 道闸 ❖ 地感线 ❖ 车辆检测器 ❖ 出入口主控制系统 ❖ 车牌高清专用摄像机 ❖ 补光灯 ❖ 停车场车牌识别软件 ❖ 岗亭设备
控制机
停车场管理系统布置图
聚光灯
自动 道闸
摄像机
停车场管理系统架构图
道闸－－－设备组成
道闸主要由主机、闸杆、夹头、叉杆等组成，而主机则由机箱、机箱盖、 电机、减速器、带轮、齿轮、连杆、摇杆、主轴、平衡弹簧、光电开关、 控制盒以及压力电波装置（配置选择）等组成 。
