齐鲁石化排水管网地理信息系统(wpgis)综合解决方案.doc
GIS在城市排水管网中应用
GIS在城市排水管网中应用——以山东省潍坊市景芝镇排水管网规划设计为例一、简介：城市排水管网地理信息系统就是利用GIS技术和排水专业技术相结合，集采集、管理、更新、综合分析与处理城市排水管网系统信息等功能于一身的应用系统。
城市排水管网地理信息系统是融计算机图形和数据为一体，存储和处理空间信息的高新技术，它把空间地理位置和相关属性有机结合起来，根据需要准确、真实、图文并茂地输出给用户，满足市政部门对排水管网的运行管理、设计和信息查询的需要，借助其强大的空间分析功能和可视化表达，进行各种辅助决策。
通过排水管网地理信息系统，可以方便地搜索、更新和维护排水管网基础设施资料，从而提高管理部门对管网系统现状的了解程度，加快管理部门对管网系统事故的反应速度、丰富应对事故的措施。
本文研究的城市排水管网信息管理系统的目的主要是通过运用GIS地理信息技术，建立起包括以排水管网地形图、管线信息、信息浏览、标注、数据的查询、统计、分析以及地图的维护、输出等一整套效能化、标准化的排水设施管理模式，对城市排水管网进行先进科学的管理，使排水管理模式由人工化管理转变为计算机管理，从而进一步提高城市排水系统的管理和服务水平。
本文山东省潍坊市景芝镇排水管网规划为例进行说明。
二、方案目的和需求分析(1)显示图形图形的显示内容：路网图、小区范围图、建筑物、城市排水管网图(排水管线、排水泵站、检查井、雨水口标注)。
（2）查询图形用户可以对相关管路、检查井、各个管线埋深、直径等进行详细查询和简易查询。
（3）分析管网，出专题图①管网阻塞事故处理的缓冲区分析：阻塞事故发生后可迅速制定维修排污管方案，查找维修口和受影响区域。
②排水管网连通性分析专题地图：对排水管网的管径、材质、埋设方式制作专题图，方便施工；对管道的运行状况、历史、危险级别等制作专题图，了解管道需维修或更换的时间。
③叠加功能：将多个专题自由叠加，产生一个新的专题，提供管线多专业信息。
油田三维地理信息系统方案介绍(pdf 34页)

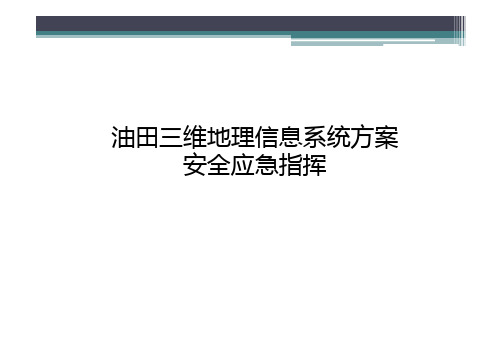

油田三维地理信息系统方案安全应急指挥通过三维GIS平台直观、精确的反映出井场、站库、管线等地面工程设施与地形、水系、交通道路等地物地貌的复杂关系，实现系统的三维可视化管理。
建立生产指挥系统，对于发生安全事故，利用三维GIS系统、卫星影像图、现场监控等分析事故位置，辅助领导进行快速决策，作出响应。
高分辨率卫星影像图能够直观的展示重点生产区域，各种地表工程设施：井场、交通路网、管网、各种站点等。
可以全面准确掌握生产区域内各项地面工程设施的现状和平面布局，指导地面工程设计规划。
GIS与自动化系统结合，关联自动系统的数据库，在三维GIS平台上可查询井、站的压力、液位、流量、电流、电压等各种数据，并且可以设置报警定位和提醒功能；管道选址方案优选与环境调查优选路线对管道项目的论证评估是施工前的重要环节，利用高分辨率卫星影像可以推荐管道线路、站址、穿跨点，从而比选优化走向方案；并可对城镇、交通、水网、黄土沟壑、自然保护区、经济作物分布、矿区等提供相关的参考信息。
管网三维飞行导航，可以沿管网飞行显示管网的走向、周围的地形、管网上的阀门等信息。
为数字化煤气田建设奠定基础建立准确、精细、完整的全数字化地面地理信息系统，为数字化煤层气田的深入建设奠定坚实的基础。
数字煤气田=煤气田实体+IT平台数字煤气田技术模型数字煤气田数据共享系统层次建立综合信息管理平台本系统和生产数据库、开发数据库、生产指挥系统等关联，消除信息孤岛，建立综合信息管理平台，通过GIS 直观显示、分析各个系统数据库中的数据。
系统建设的目的与意义系统部分功能展示—三维浏览系统设计方案系统部分功能展示—坐标定位坐标定位是在已知坐标的情况下快速准确的到达目标地点系统部分功能展示—生产应急分析准确定位突发事件的真实地理位置，全面分析统计其周围的各种应急资源，分析管线流程，提供决策支持。
系统部分功能展示-生产数据关联系统部分功能展示--重点导航重点导航环境敏感区、应急资源、危险源点、安全隐患点等地理位置。
石化企业网络整体解决方案
石化企业网络整体解决方案第一篇：石化企业网络整体解决方案石化企业网络整体解决方案发挥作用关键词：网络方案石化企业随着科技的迅猛发展，石化企业越来越广泛地采用信息技术，使其成为挖潜增效、赢得市场竞争胜利的重要途径。
网络整体解决方案是石化企业信息化工程的重要基础设施，其目标是建设一个先进、可靠、安全的信息通信平台，支持数据、话音和图像交换，实现传真、图片和电视会议等多种通信业务，覆盖所有网络应用，并具有完备的网络管理系统，能为用户建立面向未来的信息高速公路。
一石化企业网络建设目标1.石化企业流程特点石化以原油和天然气为主要原料，生产出燃料、润滑油、石蜡等产品，满足社会需要，同时谋求企业最大经济效益。
其流程是连续生产，规模宏大，由许多内部复杂关联的单元操作模块组成，单元模块间由物料流、能量流及设备的相互连接而组成不同石化过程流程。
2.石化企业数据分类石化企业网上数据，总体上包括：工艺流程数据、油品质量数据、油品罐存数据、公用工程数据、设备管理数据、经营管理数据和办公自动化数据等。
特别是现场生产数据，实时性很强，要求较高通信速率，一般在几秒内刷新几千点以上的实时数据。
工业电视监控系统视频则要求每秒25幅画面以上的通信速率，才能保证良好的画面效果。
3.光缆覆盖企业全部区域到目前为止，石化企业的计算机应用，一般都走过了起步、探索和发展3个阶段，经历了单项开发、微机局域网和管理信息系统建设3个过程。
在此基础上的网络整体解决方案，光缆敷设一定要覆盖企业全部区域，才能充分发挥出计算机信息系统在企业生产经营和管理决策上实实在在的重要作用，使企业管理模式有一个较大变革。
4.完成生产和管理各项服务职能石化企业网络建设目的，是搭建信息应用平台，为生产和管理构造一个适应竞争发展的模式，最大限度提高经济效益。
在这个宏观思想指导下，所建立起来的网络系统须能支持完成生产和管理各项服务职能，如生产管理、工艺管理、计划管理、计量管理、财务管理、设备管理、储运管理、工程管理、销售管理、工业电视、视频会议、流程模拟、过程控制优化、电子商务、办公自动化和决策支持等。
齐鲁石化排水管网地理信息系统综合解决方案
齐鲁石化排水管网地理信息系统综合解决方案(WPGIS)综合解决方案天津嘉信技术工程公司二〇〇六年三月前言近年来，随着都市生活水平的不断提高，都市供排水管网系统越来越庞大，如何应对社会进展的要求，更好地服务于社会，对供排水管网治理水平的要求提出了严肃的考查。
一方面，供排水企业以管网为核心，传统的手工图纸操作，不能在一张图上清晰的表达整个管网的现状情形，数据更新是最大困难，对错综复杂的管线网络常常显得被动。
另一方面，多数地图以图纸的形式存放，不便于查询和储存, 仅凭当时施工人员的经历去查找，如此，导致了日后爱护工作难度加大，给企业带来庞大的经济缺失和不良的社会阻碍。
因此,使用运算机，借助地理信息系统技术来进行供排水管网的治理、管网设计及事故处理，迅速查看地下管线的现状,从而达到管网基础信息治理与业务治理的同步进展,提高供排水企业治理水平和服务质量,已是势在必行。
目前，供排水管网系统在国内部分大中都市差不多应用起来，中部地区也在加紧建设步伐，然而，仍旧有许多都市应用成效并不良好，系统本身技术落后，不够灵活，不能适应进展的需求。
第一章系统概述齐鲁石化供排水管网地理信息系统(以下简称WPGIS)基于北京超图公司研发的国内最优秀的GIS平台SuperMap GIS而开发，结合先进的体系架构技术、建库技术、网络技术，具有可扩充性强、运行效率高、容易使用和爱护等特点，能够满足国内供排水行业大中型公司信息化的需求。
WPGIS建立在以动态和静态的供排水管网电子地图为基准，对管线及各种设施进行属性查询、定位、分析、统计；对各类统计结果进行输出；管网发生事故后，能在短时刻内提供关阀方案、用户停水通知单，发生新情形后能迅速调整方案；实现了供排水管网图文一体化的现代化治理，提供了管网数据动态更新机制，准确高效，为供排水规划、设计、调度、抢修和图籍资料治理提供强有力的科学决策依据，实现分析决策的全运算机操作过程，从而提高自来水公司的生产效率和社会服务水平。
地理信息系统在石化企业应用论文
地理信息系统在石化企业的应用摘要：本文以塔西南石化厂地理信息系统的建设为例介绍了地理信息系统在石化企业的应用。
利用地理信息系统可以很好地解决石化企业在管理地下管网时所遇到的难题。
关键词：地理信息系统；建设；应用中图分类号：tp392文献标识码：a文章编号：1007-9599 (2011) 24-0000-01gis applications in the petrochemical businesswu xin(tarim oilfield company taxinan petrochemical plant technology development&application center,zep844804,china) abstract:in this paper,petrochemical plants taxinan geographic information system as an example of gis applications in the petrochemical business.gis can solve the petrochemical enterprises in the management of underground pipe network encountered problems.keywords:geographic informationsystem;construction;application一、引言由于石化企业地下管网非常复杂，所以对地下管网的管理比较困难。
为了保证动土作业安全、方便查找地下管线泄漏点等，急需一套能够科学管理和综合分析地下管网，提供管理与决策的工具，而地理信息系统就是一个很好的解决方案。
地理信息系统即gis （geographic information system）是以地理空间数据为基础，以计算机软硬件技术为平台，提供管理与决策的一种地理数据管理应用系统。
城市污水管网地理信息系统（GIS）设计与实现
武汉理工大学硕士学位论文中文摘要目前我国城市建设发展迅速，城市水体保护越来越受到重视，相应的污水处理设施也越来越完善，污水管网及其附属设施的信息量越来越大。
在我国绝大多数城市仍采用手工管理的方法来管理城市地下管网（包括污水管网）．其弊端显而易见。
为管理和应用越来越大的污水管网信息，建立一个完整、准确的污水管网ＧＩＳ系统，提高污水管网管理的效率、质量和水平，是现代城市发展的要求。
城市污水管网ＧＩＳ系统是融计算机图形和数据于一体，储存和处理空间信息的高新技术，它把污水管网及其附属设施的地理空问信息和相关属性信息有机结合起来，根据实际需要准确、真实、图文并茂地输出给用户，以满足市政部门对污水系统运行、设计和信息查询的要求。
本系统选用国内的组件式地理信息系统软件——ＧｅｏＭａｐ与ＶＢ编程语言相结合，利用ＧＩＳ的空间分析功能实现对污水管网系统信息的计算机管理和分析。
系统主要包括五个模块：１．用户管理模块，２．排水管理模块，３．数据管理模块，４．查询统计模块，５．帮助模块。
用户管理模块主要用来管理使用系统的用户属性：排水管理模块主要是利用递归算法计算管段内最大流量、平均流量，一般的水质混合计算和各种专题图的输出（按水质各指标、按流量、管径等）；数据管理模块主要完成污水管网ＧＩＳ系统数据库的建立、日常维护以及数据的输入、输出等功能｛查询统计模块主要是对利用数据管理模块建立好的污水管网数据库进行信息管理，其主要功能有管网检索、查询、统计等基本功能。
帮助模块是提供对系统操作过程中的帮助。
本系统以武汉沌口经济开发区污水管网为基础数据，探讨了有关城市污水管网管理信息系统（ＧＩｓ）的设计和实现的方法。
关键词：地理信息系统，污水管网系统，污水管网ＧＩＳ系统，空间分析ＧｅｏＭａｐ，ＧｅｏＳｔａｒ武汉理工大学硕士学位论文ＡｂｓｔｒａｃｔＷｉｔｈｔｈｅｒａｐｉｄｄｅｖｅｌｏｐｍｅｎｔｏｆｕｒｂａｎｃｏｎｓｔｒｕｃｔｉｏｎ，ｔｈｅｐｒｏｔｅｃｔｉｏｎｏｆｗａｔｅｒｅｎｖｉｒｏｎｍｅｎｔｉｓｍｏｒｅａｎｄｍｏｒｅｉｍｐｏｒｔａｎｔａｎｄｔｈｅｗａｓｔｅｗａｔｅｒｔｒｅａｔｍｅｎｔｅｓｔａｂｌｉｓｈｍｅｎｔｈａｓｂｅｅｎｇｒａｄｕａｌｌｙｃｏｍｐｌｅｔｅｄ．Ａｎｄｉｔｂｒｉｎｇｓａｌｏｔｏｆｄａｔａｏｆｓｅｗａｇｅｐｉｐｅｎｅｔｗｏｒｋａｎｄａｐｐｕｒｔｅｎａｎｔｗｏｒｋｓ．Ｉｔｉｓｖｅｒｙｄｉｆｆｉｃｕｌｔｔｏｍａｎａｇｅｕｒｂａｎｕｎｄｅｒｇｒｏｕｎｄｎｅｔｗｏｒｋ（ｉｎｃｌｕｄｉｎｇｔｈｅｓｅｗａｇｅｐｉｐｅｎｅｔｗｏｒｋ）ｂｙｈａｎｄｗｏｒｋｍｅｔｈｏｄ．Ｉｔｉｓｎｅｃｅｓｓａｒｙｆｏｒｍｏｄｅｒｎｉｚａｔｉｏｎｃｉｔｙｔｏｅｓｔａｂｌｉｓｈａｐｅｒｆｅｃｔ，ｅｘａｃｔｓｅｗａｇｅｐｉｐｅｎｅｔｗｏｒｋＧＩＳ（ＧｅｏｇｒａｐｈｉｃａｌＩｎｆｏｒｍａｔｉｏｎＳｙｓｔｅｍ）ｔｏｅｎｈａｎｃｅｍａｎａｇｅｍｅｎｔｅｆｆｉｃｉｅｎｃｙａｎｄｑｕａｌｉｔｙｏｆｓｅｗａｇｅｐｉｐｅｎｅｔｗｏｒｋ．ＵｒｂａｎｓｅｗａｇｅｐｉｐｅｎｅｔｗｏｒｋＧＩＳｉｓａｎｅｗｔｅｃｈｎｏｌｏｇｙｔｏｓｔｏｒｅａｎｄｍａｎｉｐｕｌａｔｅｓｐａｔｉａｌｄａｔａ，ｉｎｔｅｇｒａｔｅｄｗｉｔｈａｔｔｒｉｂｕｔｅｄａｔａｏｆｓｅｗａｇｅｐｉｐｅｎｅｔｗｏｒｋｆｏｒｃｏｎｖｅｙｉｎｇｉｎｆｏｒｍａｔｉｏｎｔｏｔｈｅｐｕｂｌｉｃａｎｄｇｏｖｅｒｎｍｅｎｔｏｆｆｉｃｉａｌｓｉｎａｎｅａｓｙ－ｔｏ—ｕｓｅＧＵＩ（ＧｒａｐｈｉｃａｌＵｓｅｒＩｎｔｅｒｆａｃｅ）ｔｏｍｅｅｔｍｕｎｉｃｉｐａｌｐｌａｎｎｅｒ’ｓｒｅｑｕｉｒｅｍｅｎｔｔｏｍａｎａｇｅ，ｄｅｓｉｇｎａｎｄｑｕｅｒｙｔｈｅｓｅｗａｇｅｐｉｐｅｎｅｔｗｏｒｋＶｉｓｕａｌＢａｓｉｃａｎｄＧｅｏＭａｐｗｈｉｃｈｉｓａｃｏｍｐｏｎｅｎｔＧＩＳｓｏｆｔｗａｒｅｄｅｖｅｌｏｐｅｄｂｙＷｕｈａｎＧＥＯＩｎｆｏｒｍａｔｉｏｎＳｃｉｅｎｃｅＬｔｄ．，ａｒｅａｄｏｐｔｅｄｔｏｄｅｖｅｌｏｐｔｈｅｓｅｗａｇｅｐｉｐｅｎｅｔｗｏｒｋＧＩＳ，ｔｏｃａｒｒｙｏｕｔｍａｎａｇｅｍｅｎｔａｎｄａｎａｌｙｓｉｓｄａｄａｏｆｔｈｅｓｙｓｔｅｍｂｙｃｏｍｐｕｔｅｒｉｎｖｉｒｔｕｅｏｆｓｐａｔｉａｌａｎａｌｙｓｉｓｏｆＧＩＳ．Ｉｔｉｓｄｉｖｉｄｅｄｆｉｖｅｍｏｄｕｌｅｓ：Ｉ．Ｕｓｅｒｍａｎａｇｅｍｅｎｔｍｏｄｕｌｅ，ＩＩ．Ｄｒａｉｎｉｎｇｍａｎａｇｅｍｅｎｔｍｏｄｕｌｅ，ＩＩＩ．Ｄａｔａｍａｎａｇｅｍｅｎｔｍｏｄｕｌｅ，ＩＶ．Ｑｕｅｒｙｓｔａｔｉｓｔｉｃｓｍｏｄｕｌｅ，Ｖ．Ｈｅｌｐｍｏｄｕｌｅ．Ｔｈｅｍａｉｎｆｕｎｃｔｉｏｎｏｆｕｓｅｒｍａｎａｇｅｍｅｎｔｍｏｄｕｌｅｉｓｔｏｍａｎａｇｅａｌｌｔｈｅｕｓｅｒｓ．Ｔｈｅｆｕｎｃｔｉｏｎｏｆｄｒａｉｎｉｎｇｍａｎａｇｅｍｅｎｔｍｏｄｕｌｅｉｓｔｏｃａｌｃｕｌａｔｅｔｈｅｐｉｐｅｍａｘｉｍａｌｆｌｕｘａｎｄｔｈｅａｖｅｒａｇｅｆｌｕｘｂｙｒｅｃｕｒｓｉｏｎａｒｉｔｈｍｅｔｉｃａｎｄｔｈｅｍｉｘｅｄｗａｔｅｒｑｕａｌｉｔｙｃｏｕｎｔ，ｔｏｅｘｐｏｒｔｋｉｎｄｓｏｆｓｐｅｃｉａｌｍａｐｓ（ａｃｃｏｒｄｉｎｇｔｏｗａｔｅｒｔａｒｇｅｔ，ｆｌｕｘａｎｄｐｉｐｅｄｉａｍｅｔｅ０。
地理信息系统(GIS)WebGIS(网络浏览器模式)电网设备数据管理硕士论文
地理信息系统在配电网中的应用研究电气工程， 2010，硕士【摘要】随着电网建设步伐的加快,电力企业的配电网结构日趋庞大,采用传统的方式管理电网已经难以满足管理与业务需求。
目前,对于我们丽水市莲都供电局来说,面临着一个非常棘手而紧迫的任务,就是电网设备数据管理的规范化和科学化。
目前我们电力部门所应用的参数管理手段存在很多的弊端,例如数据管理分散、没有规范性等等,由于这些弊端的存在使得目前的电网设备数据管理已经很难适应电网的大规模发展,对于生产管理效率产生了极大的制约。
所以,我们电力部门的一项重要任务就是需要寻找一种可以适应时代发展的电网设备数据管理系统。
本文针对丽水市莲都供电局配电网设备管理需求,构建了配电地理信息(GIS)系统,并完成了WebGIS(网络浏览器模式)功能应用,从而实现对电网的规范化和可视化管理,做到资源共享和智能化管理。
本系统实现现有数据的图形化显示,避免重复投资,减少劳动强度,增加灵活性。
对电力部门的生产、管理发挥重要的作用。
本文还分析了实现该系统的实际问题和技术难点,并提出了解决方案。
随着系统的不断完善,GIS系统将使得电网规划、设计、绘图等生产管理工作更加流畅。
更多还原【Abstract】 With the developing of economy, the scale ofdistribution net is expanding fleetly, and using handmade or traditional managing information system to manage overheadexpenses is becoming more and more difficult. The Lishui Liandu Power Supply Bureau is now facing a very necessitous and difficult problem, which is the scientizing and standardization of the method of power system parameter management. The method of parameter management now used by power department has many disadvantages, such as di... 更多还原【关键词】地理信息系统(GIS)；WebGIS(网络浏览器模式)；电网设备数据管理；【Key words】Geographic Information System (CIS)；WebGIS；parameter management；摘要5-6Abstract 6第一章绪论8-131.1 引言8-91.2 配电地理信息系统概述9-101.3 国内外研究现状10-111.4 本文的主要工作11-13第二章莲都供电局配电GIS系统设计及应用13-312.1 系统概况13-152.2 系统总体设计15-192.3 系统应用19-292.4 系统权限控制功能292.5 本章小结29-31第三章WebGIS(网络浏览器模式)功能应用31-413.1 WebGIS概述31-323.2 WebGIS系统功能的实现32-353.3 WebGIS的应用35-393.4 本章小结39-41第四章配网设备数据采集及录入41-614.1 数据采集41-474.2 数据整理47-574.3 数据录入57-604.4 本章小结60-61第五章系统数据维护61-695.1 系统维护61-655.2 数据更新维护65-685.3 本章小结68-69第六章下一步研究的主要方向69-746.1 停电管理系统69-716.2 智能巡线管理71-726.3 工作难点72-74第七章结论与展望74-75参考文献。
基于GIS技术的管网系统解决方案
基于GIS技术的管网系统解决方案一、GIS系统概要gis系统充分利用了现代化计算机网络技术、云计算技术、3G信息通信技术、Zigbee 无线技术，结合地理信息系统和全球定位系统，建立起适应社会需求的城市管网生产运营综合管理系统与应急指挥综合信息平台，满足生产运营与调度指挥等业务需求，具备多媒体信息综合处理功能，实现了生产调度与各系统的高度集成、高效融合，使各类信息精确显示、高度共享。
创新技术：自主地图引擎、多种地图支持、富客户端应用、云分布式平台、新移动化办公、跨多平台使用。
特色功能：智能绘图，多终端上报；精确回访，落实到户；设备管理，动态跟踪；生产调度，闭环管理；工程建设，远程监管；图档资料，查改快捷；实时数据，智能报警；异常损耗，统计评估；专家系统，经验分析；智能规划，高效开发；语音跟踪，人车定位。
集成化、预案网络化、指挥扁平化。
二、行业现状随着我国经济的发展、城市规模的扩大和现代化程度的不断提高。
城市的管网系统也越来越庞大，许多管线的填埋复杂、资料不清，有些管线甚至仅凭当时施工人员的记忆去寻找。
造成诸多设计上的失误和施工中的事故。
构建以组件式GIS为平台的信息综合、分析和决策的管网管理系统，把管网的图形和属性数据用计算机进行可视化管理。
不仅图文并茂，准确高效，而且易于更新。
从而大大提高了管网管理工作的效率和质量。
目前燃气、供热等行业都有一定数量的巡线人员，对管线进行定期的检查。
检查管线是否被损坏、是否漏气等。
在以前很难知道这些巡线人员是否真正去做了，有了管线巡检就可以通过巡检上报模块和GPS轨迹模块，查看这些巡线人员是否进行了巡线。
巡线人员在什么时间按照什么路径走的、以及巡线人员在什么位置停留多久，都做了十分详细的记录。
巡线人员还可以通过巡检上报，将现场的照片、语言等，传回给信息中心，上端的客服和管理人员可以更清楚地了解现场情况。
管网企业随着企业发展和设备新旧更替，不断增加的设备给管理带来一定的压力。
基于GIS的城市排水管网设施管理系统
基于GIS的城市排水管网设施管理系统【摘要】以GIS为技术支持，结合排水管网设施管理的实际需求建立了排水管网设施管理系统。
借助ArcGIS平台，充分发挥了GIS在可视化，查询定位及空间数据管理等方面的优势，实现了普查数据的入库以及设施数据管理功能。
并在此基础上构建了排水管网网络模型，借助模型实现了管网流向、连通性、污染源追踪、污染影响范围等网络分析功能。
【关键词】排水管网；地理信息系统；管网分析前言近年来，极端天气引起的暴雨多次见诸报道，极大的损害了人民群众财产和人身安全。
随着国内经济的腾飞，在极丰富人们的物质生活的同时，也提高了大家对城市排水系统的要求。
排水管网是市政设施的重要组成部分，肩负着城市内涝排水的重任，建立基于GIS的排水管网设施管理系统有助于提高主管部门对排水设施的管理能力，实现了数字化排水设施管理的需求。
GIS技术已经成功在城市的多个业务管理部门进行应用，借助GIS，主管部门可以方便快捷地查询定位设施位置分布情况，轻松实现日益复杂的排水管网设施各种档案资料的管理。
摸底现有城市排水管网设施，对防汛排涝应急指挥、排水管网改造、雨污管道分流改造、暴雨积水分析等工作有重要的指导意义。
1系统构建及其功能排水管网设施管理按实体形状主要分为线状和点状设施，其中线状设施包括：排水管道、倒虹吸管道以及河道；点状设施包括：检查井、雨水篦子、排水阀门、提升泵站、闸门井、窨井、排水户等。
排水管道按管径可以分成小型管（小于600mm）、中型管（600-1000）、大型管（1000-1500）及特大型管（大于1500）；按排水性质可以分为雨水、污水及雨污合流管道。
系统功能：数据入库：排水管网设施数据来源比较广泛，目前主流方法是对地下管线进行全面数据普查，优势在于可以科学准确对管网数据进行摸底，为后续业务应用、管网建模提供了可靠的数据质量保证，缺点在于普查工作资金投入比较大，相比较而言，投入和产出比还是非常高，值得主管部门进行投入。
基于GIS的排水管网信息系统解决方案
汇报主要内容
1. 关于XXXX 2. 地理信息系统（GIS）基础知识 3. 系统网络技术方案 4. MapGIS排水管网系统主要功能 5. 项目实施 6. 技术支持及售后服务 7. 系统建设费用 8. 我们的建议
1／51
2. 地理信息系统（ＧＩＳ）基础知识
8. MapGIS与国外GIS的对比
在关键技术方面：
专家认为MapGIS平台软件在关键技术方面基本已经与国际同步； MapGIS在国家科技部组织的GIS平台软件测评中连续8年名列第一； 排水管网信息系统的关键技术方面，MapGIS系统处于领先地位
行业应用：
二次开发商在国外GIS平台软件基础上开发针对各行业的应用系统， 因此二次开发商的技术实力、行业经验、GIS平台熟悉程度、应用模 型的分析深度等都会影响系统的最终质量，所以国内出现过很多基于 国外GIS平台上开发应用系统失败的案例；
17／51
2. 地理信息系统（ＧＩＳ）基础知识
5. GIS与GPS、CAD的关系
GIS与GPS的关系 概念：GPS（Global Positioning System），利用卫星导航进行测时和
测距,以构成全球卫星定位系统
应用：测量定位、安全导航监控、资源勘察、气象／海洋环境监测、精
细农业、抢险救灾、遇险救援等基于位置的信息服务
24／51
3. MapGIS排水管网系统网络技术方案
Intranet
25／51
4. MapGIS排水管网系统主要功能介绍
4.1 系统数据模型
全局概貌图 办公数据 污水管线 雨水管线
管段 管线 管点
其他管线 单位地名库
行政区划边界 地表高程数据 1：2000地形图
