AutoCAD室内装饰设计课件
合集下载
AutoCAD室内装饰设计课件
界面形式的转换:
第二章 AutoCAD入门 界面颜色的修改:
工具/选项(option)OP
第二章 AutoCAD入门
文件的新建、打开和保存
AutoCAD文件的新建 输入命令NEW（新建） Ctrl+N
AutoCAD文件的打开 输入命令OPEN（打开） Ctrl+O
AutoCAD文件的保存 输入命令SAVE（保存）Ctrl+S、 SAVEAS（另存为） Ctrl+Shift+S
室内设计制图：充分表达设计思想、传达设计意图，是设计师必备技能。
设计必需遵循的几点原则：充分考虑人体尺度；对于室内功能要求、装修等级标准、室内风格特 征、氛围趋向及文化内涵等应与甲方协商解决，并提出设计建议；造价和设计进度控制。
第一章 室内设计制图的准备知识
室内设计制图的基本知识
室内设计制图的概念：根据正确的制图理论及方法，按照国家统一的室内制图规范，将空间中六个面 的设计情况在二维图面上表现出来。
第二章 AutoCAD入门
AutoCAD用户界面 用户界面由标题栏、下拉菜单栏、工具栏、绘图窗口、命令提示窗口、状态栏、文本窗口、屏幕菜单 组成。 其中界面中显示的工具栏包括标准工具栏、对象特性工具栏、绘图工具栏和修改工具栏。
第二章 AutoCAD入门
第二章 AutoCAD入门
第二章 AutoCAD入门 界面订制
第三章 初始绘图环境设置
图形显示工具 ▪ 图形缩放 ZOOM(Z) ▪ 图形平移 PAN(P) ▪ 图形重生成 REDRAW(RE)
第三章 初始绘图环境设置
创建自己的用户样板 ▪ 新建样板文件 ▪ 设置图形界限 ▪ 设置图形单位 ▪ 创建室内施工图常用图层 ▪ 加载线型、线宽 ▪ 创建文字样式、标注样式、引线样式、打印样式等
第二章 AutoCAD入门 界面颜色的修改:
工具/选项(option)OP
第二章 AutoCAD入门
文件的新建、打开和保存
AutoCAD文件的新建 输入命令NEW（新建） Ctrl+N
AutoCAD文件的打开 输入命令OPEN（打开） Ctrl+O
AutoCAD文件的保存 输入命令SAVE（保存）Ctrl+S、 SAVEAS（另存为） Ctrl+Shift+S
室内设计制图：充分表达设计思想、传达设计意图，是设计师必备技能。
设计必需遵循的几点原则：充分考虑人体尺度；对于室内功能要求、装修等级标准、室内风格特 征、氛围趋向及文化内涵等应与甲方协商解决，并提出设计建议；造价和设计进度控制。
第一章 室内设计制图的准备知识
室内设计制图的基本知识
室内设计制图的概念：根据正确的制图理论及方法，按照国家统一的室内制图规范，将空间中六个面 的设计情况在二维图面上表现出来。
第二章 AutoCAD入门
AutoCAD用户界面 用户界面由标题栏、下拉菜单栏、工具栏、绘图窗口、命令提示窗口、状态栏、文本窗口、屏幕菜单 组成。 其中界面中显示的工具栏包括标准工具栏、对象特性工具栏、绘图工具栏和修改工具栏。
第二章 AutoCAD入门
第二章 AutoCAD入门
第二章 AutoCAD入门 界面订制
第三章 初始绘图环境设置
图形显示工具 ▪ 图形缩放 ZOOM(Z) ▪ 图形平移 PAN(P) ▪ 图形重生成 REDRAW(RE)
第三章 初始绘图环境设置
创建自己的用户样板 ▪ 新建样板文件 ▪ 设置图形界限 ▪ 设置图形单位 ▪ 创建室内施工图常用图层 ▪ 加载线型、线宽 ▪ 创建文字样式、标注样式、引线样式、打印样式等
《AutoCAD 2016室内装潢设计案例教程》教学课件 002
修剪边界
修剪结果
案例1——绘制住宅户型图中的墙体和窗子
图形分析： 为了便于墙体 定位，绘图前需要 先绘制各墙体的轴 线，然后再利用 “多线〞命令绘制 墙体及阳台，接着 利用“偏移〞和 “修剪〞命令分别 绘制门、窗洞口， 最后再绘制窗子。
知识补充1——图形对象的选择方法
窗选
单击 选择
注意： 要从所选中的对象中取消某个对象，可在按住 窗选 【Shift】键的同时单击需要取消的对象；要取消所 选择的全部对象，可直接按【Esc】键。
2.3.3 旋转对象
利用“旋转〔rotate〕〞命令可将所选对象绕指定点旋转一定角度， 且在旋转的过程中，还可以根据需要选择是否保存旋转前的对象。
注意： 使用“旋转〞命 令旋转图形时，假设 输入的旋转角度为正 值，那么图形按逆时 针方向旋转。否那么， 图形按顺时针方向旋 转。
2.3.4 图案填充
知识补充2——编辑块图形
② 利用该块界面中的 “块编辑器〞、“默认 〞、“插入〞等选项卡 中的命令修改图形
知识补充3——创建动态块
动态块实际上就是在普通块的根底上添加了参数及与之相关的动作。 要使普通块转换为动态块，首先必须为块添加参数，然后添加与参数 相关联的动作。
参数：用于为块中的图形对象添加线性距离、旋转角 度、对齐等参数

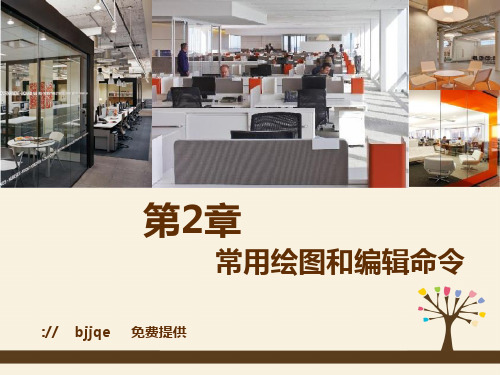

第2章
常用绘图和编辑命令
:// bjjqe 免费提供
第2章 常用绘图和编辑命令
2.1 常用绘图命令（一） 2.2 创建与管理图层 2.3 常用绘图命令（二） 2.4 文字注释 2.5 标注尺寸
2.1 常用绘图命令（一）
知识补充
2.1.1 绘制直线
执行“直线〔line〕〞命令后，可通过输入其端点坐标〔X， Y〕，或直接在绘图区单击的方式指定直线的起点和端点。此外， 结合状态栏中的“对象捕捉〞功能，利用“直线〞命令还可以绘 制平行线、垂直线和切线等。
《AUTOCAD室内设计》课件
3 对门窗进行细节设计
在门和窗户上添加细节设计，如门把手和窗 户框等装饰物。
4 应用材质和纹理
为门和窗户添加材质和纹理，使它们看起来 更真实和有质感。
利用自定义材料和纹理在AUTOCAD中进行 室内设计
在AUTOCAD软件中创建自定义材料和纹理，可以让室内设计更加细腻。在本节中，您将学习如何创建和应用自 定义材料和纹理。
在AUTOCAD中创建平面图
平面图是室内设计的基础。在本节中，您将学习如何使用AUTOCAD软件创建高质量的平面图。
起草平面图
通过AUTOCAD的工具创建精确 的平面图，包括房间和门窗的尺 寸等细节。
设计家具
根据平面图布置家具，使空间看 起来更加舒适和实用。
选择配色方案
对平面图进行细致的配色方案设 计，以便后续的3D渲染和平面图 输出。
透明度和不透明度
使用AUTOCAD的透明度工具可 以控制室内设计元素的透明和不 透明程度。
雾霾效果
使用AUTOCAD的雾霾效果工具 可以增加设计的艺术感和细腻感。
在AUTOCAD中解决室内设计项目中出现的 问题
在室内设计项目中，问题是难以避免的。在本节中，您将学习如何使用AUTOCAD解决室内设计项目中出现的TOCAD的电路图和设备管理工具，及时记 录和排查故障。
在AUTOCAD中实现室内设计的最佳实践和 技巧
在室内设计中，了解最佳实践和技巧是非常重要的。在本节中，您将学习关于使用AUTOCAD实现最佳实践和 技巧的信息。
记录过程
定期记录设计过程，便于后期回顾和改进。
在AUTOCAD中创建复杂室内设计的高级技 巧
在室内设计过程中，有时需要使用高级技巧来创建复杂的设计方案。在本节中，您将学习如何使用AUTOCAD进 行高级室内设计处理。
中文版AutoCAD-2011室内装潢设计ppt课件汇总(完整版)
AutoCAD 2011拥有强大的功能，主要分 为以下几个方面： 绘图功能 编辑功能 辅助功能 设置功能 文件管理功能 三维功能 开放式体系结构 数据库的管理与连接
二、AutoCAD 2011界面
第一次启动AutoCAD 2011后，弹出“新 功能专题研习”对话框，从对话框提供 的三个单选项中选择一个，单击“确定 ”按钮，进入AutoCAD 2011工作界面，
第1章 AutoCAD 2011中文版简介
重点内容：
认识AutoCAD 2011 AutoCAD 2011界面 命令调用方法
一、认识AutoCAD 2011
在二维绘图领域AutoCAD系列软件拥有最广泛的用户群。被广泛应用于机械、 建筑、电子、造船、航天、土木及轻工等领域，并在其中多个行业占主导地位。 在AutoCAD 2011版本中，三维尤其是三维渲染功能得到极大的强化，材质操作 使用了与3DMax类似的界面，在材质、光源和贴图等方面显著扩充了软件的功能。
功能区功能演示
工具提示
三、命令调用方法
AutoCAD的操作由命令组成，正是多个命令以及具体的命令参数 ，实现了图形的建立、编辑、查看以及系统设置。AutoCAD 2011中常用的输入方法是鼠标和键盘输入，一般在绘图的时候 是结合两种设备进行的，利用键盘输入命令和参数，利用鼠标 执行工具栏中的命令、选择对象和捕捉关键点等。
三、设置图层
在“图层特性管理器”选项板的树状图 中
选定图层过滤器后，将在图层列表中显 示符合过滤条件的图层。 图层特性过滤器类似于一个过滤装置， 通过过滤留下与过滤器定义的特性相同 的图层，
创建图层特性过滤器
反转过滤器的使用
图层特性过滤器的使用
四、对象特性
图层中的特性设置针对图层中的全部对象，用户还可对单个图形对象的 特性进行设置，这一小节将要对一些图形对象特性设置的方法。
二、AutoCAD 2011界面
第一次启动AutoCAD 2011后，弹出“新 功能专题研习”对话框，从对话框提供 的三个单选项中选择一个，单击“确定 ”按钮，进入AutoCAD 2011工作界面，
第1章 AutoCAD 2011中文版简介
重点内容：
认识AutoCAD 2011 AutoCAD 2011界面 命令调用方法
一、认识AutoCAD 2011
在二维绘图领域AutoCAD系列软件拥有最广泛的用户群。被广泛应用于机械、 建筑、电子、造船、航天、土木及轻工等领域，并在其中多个行业占主导地位。 在AutoCAD 2011版本中，三维尤其是三维渲染功能得到极大的强化，材质操作 使用了与3DMax类似的界面，在材质、光源和贴图等方面显著扩充了软件的功能。
功能区功能演示
工具提示
三、命令调用方法
AutoCAD的操作由命令组成，正是多个命令以及具体的命令参数 ，实现了图形的建立、编辑、查看以及系统设置。AutoCAD 2011中常用的输入方法是鼠标和键盘输入，一般在绘图的时候 是结合两种设备进行的，利用键盘输入命令和参数，利用鼠标 执行工具栏中的命令、选择对象和捕捉关键点等。
三、设置图层
在“图层特性管理器”选项板的树状图 中
选定图层过滤器后，将在图层列表中显 示符合过滤条件的图层。 图层特性过滤器类似于一个过滤装置， 通过过滤留下与过滤器定义的特性相同 的图层，
创建图层特性过滤器
反转过滤器的使用
图层特性过滤器的使用
四、对象特性
图层中的特性设置针对图层中的全部对象，用户还可对单个图形对象的 特性进行设置，这一小节将要对一些图形对象特性设置的方法。
《AutoCAD 2014室内装潢设计案例教程》教学课件 007
7.4 绘制办公空间室内立面图
办公环境从性质上讲属于一种理性空间，应显出其严谨、沉稳的特点。 办公室的装修在装饰上不宜堆砌过多材料，画龙点睛的设计方法常能到达营造 良好办公气氛的效果。办公室的墙面装饰材料常用乳胶漆、液体壁纸、艺术砖、 装饰板材、玻璃等，也可利用不同材质的拼接，以到达不同装饰效果。
mm的LED长方形吸顶灯，
且办公桌上方设有一个吸顶 灯，其余三个方向上各设有 一排筒灯。此外，卫生间采 用铝扣板吊顶，内设有两个 吸顶灯和一个排气扇。
7.2.5 绘制会议室顶棚平面图
该会议室采用轻钢龙骨石膏板吊顶，然后在中间处挖3个条形槽，再挖一 周圈条形槽，其内均设灯管，最后用透明亚克力板将这些槽口补平。此外，吊 顶的四周设有筒灯，以作装饰。
7.4.3 绘制总经理办公室立面图
提示： ① 绘制好该立面图中的装饰 软包和10 mm半圆线条后， 插入窗帘的立面图，接着利 用“图案填充〞命令为装饰 软包和墙纸填充图案。 ② 该立面图中吊顶局部的长 方形吸灯，可结合顶棚平面 图中该灯具的位置，利用 “长对正〞的投影关系绘制 出其左右轮廓线后，利用 “图案填充〞命令为其填充 “CORK〞图案，其比例为 10，角度为0。
7.2.1 绘制门厅顶棚平面图
本案例中的门厅空间不是 特别大，吊顶的造型应简洁大 方。为此，该门厅主要采用轻 钢龙骨石膏板吊顶，且矩形吊 顶造型内设有3块褚红色木板， 配合两个600×1200的格栅灯， 从而使整个门厅具有温馨、柔 和的感觉。此外，在该吊顶的 左右两侧设有两排筒灯，在靠 近形象墙的一侧还设有3个有向 射灯。
铝（钢）网格吊顶： 这种材质的吊顶一般用在过道，但也有被 用于开敞式办公室和员工活动区域的。这种吊 顶通常是用铝合金制作的，表面多为喷涂或烤漆，颜
《AutoCAD装修施工图设计精品教程》教学课件 第8章
3.确定表格放置位置，此时系统 将自动翻开“文字格式〞工具栏， 并进入表格内容编辑状态
4.在表格内容编辑框中输入“序号 〞
6.利用拖动方法选中A2到E4表单元，然 后单击“表格〞工具栏中“对齐〞工具
旁的，从弹出的下拉列表中选择“正中 〞
创立表格并输入内容
8.3.3 在表格中使用公式
通过在表格中插入公式，可以对表格单元执行求和、均值 等各种运算。
1.选中所有表单元
2.翻开 “单元边框特性〞对话 框
3.在“边框特性〞设置区翻开“线宽 〞下拉列表，设置“线宽〞为，在 “应用于〞设置区中单击“外边框〞
按钮
4.单击按钮，按【Esc】键退出表格编辑状态
8.5 上机实践——创立表格
下面通过创立以下图所示表格〔要求：表格中字体为“仿宋 ＿GB2312〞，表格中大字字高为50，小字字高为25〕，来帮助 读者进一步熟悉创立与编辑表格的方法和技巧。其制作方法请 参见视频8-1。
要修改单行文字的特性，可在选中文字后单击“标准〞 工具栏中的“对象特性〞按钮，翻开单行文字的“特性〞面 板。利用该面板可修改文字的内容、 样式、对正方式、高 度、宽度比例、倾斜角度，以及是否颠倒、反向等。
8.3 创立表格
在AutoCAD 2021中，利用“绘图〞工具栏中的“表格〞 工 具，可以方便地创立表格，这改变了在以往版本中只能使用直线 绘制表格的方法。
8.2 为图形添加文本注释
在AutoCAD中，我们可以使用两种命令为图形添加文字 注释，一种是多行文字命令，另一种是单行文字命令，下面 就来看看其具体使用方法。
8.2.1 使用多行文字
要执行“多行文字〞命令， 可单击“绘图〞工具栏中 的“多行文字〞工具，或在命令行中输入MTEXT命令。
《AutoCAD 2016室内装潢设计案例教程》教学课件 005
5.2.1 顶棚平面图的主要内容及画法
2．顶棚平面图的主要画法
〔1〕墙和柱：顶棚平面图一般在原梁结构图或平面布置图的根 底上绘制，其中的墙体和柱子的画法与原始框架图和平面布置图中 的画法相同。
5.2.1 顶棚平面图的主要内容及画法
2．顶棚平面图的主要画法
〔2〕 门与窗
水平剖切平面的位 置不同，顶棚平面 图不同
5.7.5 绘制次卧衣柜构造详图
与主卧相比，次卧没有吊顶，因此衣柜的最上方应与顶棚楼板的最下方 平面平齐。
Thanks!
:// bjjqe 免费提供5.7.3 绘制餐厅酒柜构造详图
家具详图主要表 达家具的主要构造、 尺寸及制法。在绘制 立面图或家具构造详 图时，为了使整个图 形更加充实、饱满， 必要时还可以绘制室 内或家具内可见的摆 放的衣物或用品。
5.7.4 绘制主卧衣柜构造详图
绘制衣柜构造详图时，应根据业主的身高、职业和穿着喜好设计衣柜各局部的 尺寸。本案例中，由于业主夫妻的身高均较高，因此需增高上衣挂衣空间的高度。
对于已经剪裁的图块再次执行“剪裁〞命令，然后在命令行提示 “开(ON)/关(OFF)/剪裁深度(C)/删除(D)/生成多段线(P)/新建边界(N)〞时， 假设选择“关〞和“删除〞选项，可显示裁剪前的整个图形。
知识补充2——参照对象和剪裁对象
（a）剪裁效果
（b）删除剪裁边界
5.7 绘制住宅室内构造详图
5.2.1 顶棚平面图的主要内容及画法
2．顶棚平面图的主要画法
〔3〕 顶棚造型：顶棚平面图中的灯具也要采用简化画法只画出其外部 轮廓。顶棚上的浮雕、线脚等，可用示意方式表示。例如，周边石膏线脚或 木线脚，可用简化的一两条细线表示；浮雕石膏花可只画出大概轮廓，然后 再另画详图表示。
《AutoCAD 2016室内装潢设计案例教程》教学课件 004
4.1.2 平面布置图的主要内容
平面布置图是在原始框架图的根底上，根据业主的需求和设计师的设计意 图，对室内空间进行详细的功能划分和相关设施定位。
平面布置图中除了要包含上述原始框架图的相关内容外，还应有以下内容。 〔1〕各种门、窗的位置尺寸，以及划分空间的各种分隔物，如隔断、屏风、 帷幕、护栏和隔墙等。 〔2〕各种家具、厨具、洁具，以及家具上的陈设，如电视机、冰箱、台灯、盆 花、鱼缸等，对于一些有门的柜子，还应表示出柜门的开启方向。 〔3〕各种自然景物，如水池、瀑布、峰石、散石、步石，草坪、花木、盆景、 园灯等，并标注主要定位尺寸及其他必要尺寸。 〔4〕标注详图索引符号及立面内视符号。 〔5〕标注不同地面的标高、材质，以及不同材质的分界线。 〔6〕房间名称。
提示： 在创立带属性的块时，假设选中“块定 义〞对话框中的“转换为块〞单项选择钮， 那么在生成块后系统将翻开“编辑属性〞对 话框。
知识补充2——创建带属性的动态块
2．为带属性的块添加动作
选中所插入的属性块，然后单击鼠标右键，在弹出的快捷菜单中选择 “块编辑器〞菜单项，即可进入块编辑器界面，并翻开“块编写选项板–所 有选项板〞，利用该选项板中的“参数〞 和“动作〞选项卡中的相关命令， 为属性块添加相关动作即可。
4.1.3 家装施工图中基本要素的典型画法
4．卫生洁具
卫生洁具包括淋浴器、便器和洗手池等。一般情况下，可只画出其大致轮 廓，但在绘图比例较大的图样中，也可画出更加具体的轮廓和细部。
4.1.3 家装施工图中基本要素的典型画法
5．地面
画法二：在平面图中选一块家具不多 的地方，画出地面砖的实际尺寸画出 其材料图案，并注出材料名称和型号
具体绘图过程 详见教材
4.4 绘制住宅平面布置图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
样条曲线是经过一系列给定点的光滑曲线。
第五章 特殊对象的编辑和绘制
图案填充bhatch(Bh) 填充自定义图案 *.pat格式，下载后拷贝到CAD安装目录下的
support文件夹中。
第七章 图块及其属性
图块定义BLOCK(B) 图块保存WBLOCK 图块插入INSERT(I) 动态块（块编辑）BEDIT(BE) 图块的属性ATTDEF(ATT)
并与主题呼应；经济承受力；充分利用室内空间。
室内绿化的选择：是否对人体有害；生长习性；植物的形态是否与环
境搭配；利用植物精心设计。
室内设计制图：充分表达设计思想、传达设计意图，是设计师必备技
能。
设计必需遵循的几点原则：充分考虑人体尺度；对于室内功能要求、
装修等级标准、室内风格特征、氛围趋向及文化内涵等应与甲方协商 解决，并提出设计建议；造价和设计进度控制。
第五章 特殊对象的编辑和绘制
二维多段线的绘制(PL)与编辑(PEDIT) 多段线绘图练习 箭头的绘制、编辑多段线的宽度、编辑 多段线的局部宽度、将直线转换为多段线、 合并多段线。 查询工具的运用(距离DI、面积AREA)
第五章 特殊对象的编辑和绘制
样条曲线的绘制spline(spl)与编辑(splinedit)
AutoCAD是一种绘图及设计软件，于1982年由美 国的Autodesk公司推出。版本由AutoCAD 2.17至 AutoCAD 2012。 它广泛应用于机械、电子、土木建筑、地质勘探、 设施规划、服装设计等。
AutoCAD得以普及的原因：
1、具有开放式的体系结构，用户可根据自己的需要来扩充软件的 功能。可修改系统变量，建立自己的菜单、线型等。 2、是一个通用的计算机辅助绘图和设计软件系统，提供了一套功 能强大的命令集。有多种输入命令的方式。 3、图形界面十分友好，命令提示容易理解。
第二章
AutoCAD入门
命令的重复和撤销 1、命令的重复 回车键、空格键或输入命令ENTER 2、命令的撤销 ESC键或输入命令UNDO
第二章
输入数据
AutoCAD入门
1、点的输入: a、绝对坐标形式：”x,y,z” 绝对极坐标形式：“距离<角 度” b、相对坐标形式：“@x,y,z” 相对极坐标形式：“@20<90” 2、数值的输入:高度、距离、半径 3、角度的输入：以从左向右水平 方向为0°，逆时针为正，顺时 针为负。 4、位移量的输入：以偏移为例， 指定基点和位移 5、输入错误的修正： ESC键终止和
第四章 基本绘图方法
基本绘图命令
直线Line(L) 构造线Xline(XL) 正多边形Polygon(POL) 矩形Rectang(REC) 圆弧Arc(A) 圆Circle(C)
椭圆形Ellipse(EL) 点point(PO) 点的定距等分measure(ME) 定数等分divide(DIV)
第二章
AutoCAD入门
网格捕捉的打开和关闭 极轴的打开和关闭 对象追踪的打开和关闭 复制到剪贴板 打开文件 图形打印 图形保存 插入对象
F9或Ctrl+B F10 F11 Ctrl+C Ctrl+O Ctrl+P Ctrl+S Ctrl+V
第二章
Ctrl+X
AutoCAD入门
复制对象到剪贴板，并从图形删 去此对象 Ctrl+F6或Ctrl+TAB 多个图形的切换 Ctrl+0 全屏显示 ESC 取消当前命令
关闭时，它是不可见的，并且不能打印，即使“打印”选项是打开的。
▪ 冻结/解冻图层：冻结图层可以加快 ZOOM、 PAN 和许多其他操作的
运行速度，增强对象选择的性能并减少复杂图形的重生成时间。 AutoCAD 不在冻结图层上显示、打印、隐藏、渲染或重生成对象。 与打开关闭图层的区别是不参与运算。
▪ 锁定/解锁图层：不能编辑锁定图层中的对象，但可以添加。 ▪ 不打印
第三章
▪ 图形缩放 ▪ 图形平移
初始绘图环境设置
ZOOM(Z) PAN(P)
图形显示工具
▪ 图形重生成 REDRAW(RE)
第三章
▪ ▪ ▪ ▪ ▪ ▪
初始绘图环境设置
创建自己的用户样板
新建样板文件 设置图形界限 设置图形单位 创建室内施工图常用图层 加载线型、线宽 创建文字样式、标注样式、引线样式、打印样式 等
Ctrl+O
AutoCAD文件的保存 输入命令SAVE（保存）Ctrl+S、 SAVEAS（另存为） Ctrl+Shift+S AutoCAD临时文件的位置 输入命令OPEN（打开） Ctrl+O
第二章
AutoCAD入门
命令数据的输入
输入命令 1、键盘输入 2、下拉菜单输入 3、工具栏输入 4、屏幕菜单输入 5、命令的重复输入：快捷菜单重复或MULTIPLE命令 6、透明命令:带有“ ‘ ”符号的命令，例如 “’zoom” 7、命令别名:例如”LINE”的别名为”L”
第三章
初始绘图环境设置
设置单位
▪ 输入命令UNITS(UN) ▪ 格式/单位
设置图形界限
▪ 输入命令LIMITS ▪ 格式/图形界限
第三章
初始绘图环境设置
▪ 图层线型的修改
根据国家标准来设置线型 线型比例的修改方法：输入命令LTSCALE(LTS) 设置整个图纸的线型比例 输入命令LINETYPE(LT)弹出“线型管理器”更 改“当前对象对象缩放比例”
等级标准、文化内涵要求，来确立室内设计风格和氛围趋向。
空间布局设计：动静分区；洁污分区 ；公私分区。 室内色彩和材料：色彩之间的相互影响；结合材质光线研究色彩的
选用及搭配；考虑使用者的心理需求和文化倾向。
第一章 室内设计制图的准备知识
室内设计流程
室内物理环境的设计：光环境；声环境；热工环境。 室内家具陈设及饰品的设计：家具的功能、尺度材料、做工；形式美
4、定义的图形数据格式已成为世界工业标准。
5、拥有众多的第三方软件开发商的支持，极大的增强了软件的功 能。天正、圆方等。
第二章
AutoCAD入门
AutoCAD用户界面 用户界面由标题栏、下拉菜单栏、工具 栏、绘图窗口、命令提示窗口、状态栏、文 本窗口、屏幕菜单组成。 其中界面中显示的工具栏包括标准工具 栏、对象特性工具栏、绘图工具栏和修改工 具栏。
第四章 基本绘图方法
基本编辑命令
删除erase(E) 复制copy(CO) 移动move(M) 旋转rotate(RO) 缩放scale(SC) 阵列array(AR) 偏移offset(O) 镜像mirror( Mi) 修剪trim(Tr) 延伸extend(Ex) 打断break 倒角chamfer(Cha) 圆角fillet(F) 分解explode
第一章 室内设计制图的准备知识
室内设计制图的基本知识
室内设计制图的概念：根据正确的制图理论及方法，按照国家统一的室内 制图规范，将空间中六个面的设计情况在二维图面上表现出来。 《房屋建筑制图统一标准》《建筑制图标准》 室内设计制图的方式：手绘、计算机 室内设计制图的程序：方案设计阶段; 施工图制作阶段 室内设计制图的内容：平面图、顶面图、地面铺装图、立面图、剖面图、 大样图、节点构造详图等（电路、空调、防火、插座等)
第一章 室内设计制图的准备知识
AutoCAD软件绘制装饰施工图的三个基本 原则
清晰 准确逐步提高绘图效率 达到规范制图 表达清晰
第一章 室内设计制图的准备知识
室内设计制图的相关要求和规范
请大家找一找下图中不符合规范要求之处
第二章
AutoCAD入门
AutoCAD概述
修改快捷方式的方法：打开文件acad.pgp，修 改后保存即可。
第三章
▪ 新建图层
初始绘图环境设置
设置图层
输入命令LAYRE（LA）或点击图层工具条中的“图层特性管理 器”按钮。 图层应用原则：合理利用0层；图层够用就好（顽固图层的删 除）。
▪ 图层颜色的修改 输入命令COLOR(COL)
图层颜色的设置原则：不能根据个人爱好来设置；不能设置为黑 白两色；不同的图层要使用不同的颜色；线越宽颜色越亮反之越暗； 能够体现物体性质为最佳；整个图层颜色的修改和个别对象颜色的修 改要予以区分。
取消命令
第二章
AutoCAD入门
执行AutoCAD帮助命令 文本窗口的打开和关闭 对象捕捉功能的开关 转换正等轴测平面 状态栏坐标显示的开关转换 栅格的打开和关闭 正交的打开和关闭
AutoCAD常用快捷键
F1 F2 F3 F5或Ctrl+E F6或Ctrl+D F7或Ctrl+G F8或Ctrl+L
第二章
AutoCAD入门
第二章
AutoCAD入门
第二章
界面订制
AutoCAD入门
界面形式的转换:
第二章
AutoCAD入门
界面颜色的修改:
工具/选项(option)OP
第二章
AutoCAD入门
文件的新建、打开和保存
AutoCAD文件的新建 输入命令NEW（新建） AutoCAD文件的打开 输入命令OPEN（打开） Ctrl+N
计算机辅助设计A(1)
——AutoCAD2008室内装饰施工图的绘制
第一章 室内设计制图的准备知识
室内设计流程
设计前的准备工作：明确设计任务及要求；现场情况；收集相关设计
资料；熟悉相关标准、规范和法规的要求；签订设计合同，明确双方责 任、权利、义务；考虑与各工种协调配合。
设计风格的定位：根据建筑整体环境的特征、室内功能要求、装修
▪ 图层线宽的修改
第五章 特殊对象的编辑和绘制
图案填充bhatch(Bh) 填充自定义图案 *.pat格式，下载后拷贝到CAD安装目录下的
support文件夹中。
第七章 图块及其属性
图块定义BLOCK(B) 图块保存WBLOCK 图块插入INSERT(I) 动态块（块编辑）BEDIT(BE) 图块的属性ATTDEF(ATT)
并与主题呼应；经济承受力；充分利用室内空间。
室内绿化的选择：是否对人体有害；生长习性；植物的形态是否与环
境搭配；利用植物精心设计。
室内设计制图：充分表达设计思想、传达设计意图，是设计师必备技
能。
设计必需遵循的几点原则：充分考虑人体尺度；对于室内功能要求、
装修等级标准、室内风格特征、氛围趋向及文化内涵等应与甲方协商 解决，并提出设计建议；造价和设计进度控制。
第五章 特殊对象的编辑和绘制
二维多段线的绘制(PL)与编辑(PEDIT) 多段线绘图练习 箭头的绘制、编辑多段线的宽度、编辑 多段线的局部宽度、将直线转换为多段线、 合并多段线。 查询工具的运用(距离DI、面积AREA)
第五章 特殊对象的编辑和绘制
样条曲线的绘制spline(spl)与编辑(splinedit)
AutoCAD是一种绘图及设计软件，于1982年由美 国的Autodesk公司推出。版本由AutoCAD 2.17至 AutoCAD 2012。 它广泛应用于机械、电子、土木建筑、地质勘探、 设施规划、服装设计等。
AutoCAD得以普及的原因：
1、具有开放式的体系结构，用户可根据自己的需要来扩充软件的 功能。可修改系统变量，建立自己的菜单、线型等。 2、是一个通用的计算机辅助绘图和设计软件系统，提供了一套功 能强大的命令集。有多种输入命令的方式。 3、图形界面十分友好，命令提示容易理解。
第二章
AutoCAD入门
命令的重复和撤销 1、命令的重复 回车键、空格键或输入命令ENTER 2、命令的撤销 ESC键或输入命令UNDO
第二章
输入数据
AutoCAD入门
1、点的输入: a、绝对坐标形式：”x,y,z” 绝对极坐标形式：“距离<角 度” b、相对坐标形式：“@x,y,z” 相对极坐标形式：“@20<90” 2、数值的输入:高度、距离、半径 3、角度的输入：以从左向右水平 方向为0°，逆时针为正，顺时 针为负。 4、位移量的输入：以偏移为例， 指定基点和位移 5、输入错误的修正： ESC键终止和
第四章 基本绘图方法
基本绘图命令
直线Line(L) 构造线Xline(XL) 正多边形Polygon(POL) 矩形Rectang(REC) 圆弧Arc(A) 圆Circle(C)
椭圆形Ellipse(EL) 点point(PO) 点的定距等分measure(ME) 定数等分divide(DIV)
第二章
AutoCAD入门
网格捕捉的打开和关闭 极轴的打开和关闭 对象追踪的打开和关闭 复制到剪贴板 打开文件 图形打印 图形保存 插入对象
F9或Ctrl+B F10 F11 Ctrl+C Ctrl+O Ctrl+P Ctrl+S Ctrl+V
第二章
Ctrl+X
AutoCAD入门
复制对象到剪贴板，并从图形删 去此对象 Ctrl+F6或Ctrl+TAB 多个图形的切换 Ctrl+0 全屏显示 ESC 取消当前命令
关闭时，它是不可见的，并且不能打印，即使“打印”选项是打开的。
▪ 冻结/解冻图层：冻结图层可以加快 ZOOM、 PAN 和许多其他操作的
运行速度，增强对象选择的性能并减少复杂图形的重生成时间。 AutoCAD 不在冻结图层上显示、打印、隐藏、渲染或重生成对象。 与打开关闭图层的区别是不参与运算。
▪ 锁定/解锁图层：不能编辑锁定图层中的对象，但可以添加。 ▪ 不打印
第三章
▪ 图形缩放 ▪ 图形平移
初始绘图环境设置
ZOOM(Z) PAN(P)
图形显示工具
▪ 图形重生成 REDRAW(RE)
第三章
▪ ▪ ▪ ▪ ▪ ▪
初始绘图环境设置
创建自己的用户样板
新建样板文件 设置图形界限 设置图形单位 创建室内施工图常用图层 加载线型、线宽 创建文字样式、标注样式、引线样式、打印样式 等
Ctrl+O
AutoCAD文件的保存 输入命令SAVE（保存）Ctrl+S、 SAVEAS（另存为） Ctrl+Shift+S AutoCAD临时文件的位置 输入命令OPEN（打开） Ctrl+O
第二章
AutoCAD入门
命令数据的输入
输入命令 1、键盘输入 2、下拉菜单输入 3、工具栏输入 4、屏幕菜单输入 5、命令的重复输入：快捷菜单重复或MULTIPLE命令 6、透明命令:带有“ ‘ ”符号的命令，例如 “’zoom” 7、命令别名:例如”LINE”的别名为”L”
第三章
初始绘图环境设置
设置单位
▪ 输入命令UNITS(UN) ▪ 格式/单位
设置图形界限
▪ 输入命令LIMITS ▪ 格式/图形界限
第三章
初始绘图环境设置
▪ 图层线型的修改
根据国家标准来设置线型 线型比例的修改方法：输入命令LTSCALE(LTS) 设置整个图纸的线型比例 输入命令LINETYPE(LT)弹出“线型管理器”更 改“当前对象对象缩放比例”
等级标准、文化内涵要求，来确立室内设计风格和氛围趋向。
空间布局设计：动静分区；洁污分区 ；公私分区。 室内色彩和材料：色彩之间的相互影响；结合材质光线研究色彩的
选用及搭配；考虑使用者的心理需求和文化倾向。
第一章 室内设计制图的准备知识
室内设计流程
室内物理环境的设计：光环境；声环境；热工环境。 室内家具陈设及饰品的设计：家具的功能、尺度材料、做工；形式美
4、定义的图形数据格式已成为世界工业标准。
5、拥有众多的第三方软件开发商的支持，极大的增强了软件的功 能。天正、圆方等。
第二章
AutoCAD入门
AutoCAD用户界面 用户界面由标题栏、下拉菜单栏、工具 栏、绘图窗口、命令提示窗口、状态栏、文 本窗口、屏幕菜单组成。 其中界面中显示的工具栏包括标准工具 栏、对象特性工具栏、绘图工具栏和修改工 具栏。
第四章 基本绘图方法
基本编辑命令
删除erase(E) 复制copy(CO) 移动move(M) 旋转rotate(RO) 缩放scale(SC) 阵列array(AR) 偏移offset(O) 镜像mirror( Mi) 修剪trim(Tr) 延伸extend(Ex) 打断break 倒角chamfer(Cha) 圆角fillet(F) 分解explode
第一章 室内设计制图的准备知识
室内设计制图的基本知识
室内设计制图的概念：根据正确的制图理论及方法，按照国家统一的室内 制图规范，将空间中六个面的设计情况在二维图面上表现出来。 《房屋建筑制图统一标准》《建筑制图标准》 室内设计制图的方式：手绘、计算机 室内设计制图的程序：方案设计阶段; 施工图制作阶段 室内设计制图的内容：平面图、顶面图、地面铺装图、立面图、剖面图、 大样图、节点构造详图等（电路、空调、防火、插座等)
第一章 室内设计制图的准备知识
AutoCAD软件绘制装饰施工图的三个基本 原则
清晰 准确逐步提高绘图效率 达到规范制图 表达清晰
第一章 室内设计制图的准备知识
室内设计制图的相关要求和规范
请大家找一找下图中不符合规范要求之处
第二章
AutoCAD入门
AutoCAD概述
修改快捷方式的方法：打开文件acad.pgp，修 改后保存即可。
第三章
▪ 新建图层
初始绘图环境设置
设置图层
输入命令LAYRE（LA）或点击图层工具条中的“图层特性管理 器”按钮。 图层应用原则：合理利用0层；图层够用就好（顽固图层的删 除）。
▪ 图层颜色的修改 输入命令COLOR(COL)
图层颜色的设置原则：不能根据个人爱好来设置；不能设置为黑 白两色；不同的图层要使用不同的颜色；线越宽颜色越亮反之越暗； 能够体现物体性质为最佳；整个图层颜色的修改和个别对象颜色的修 改要予以区分。
取消命令
第二章
AutoCAD入门
执行AutoCAD帮助命令 文本窗口的打开和关闭 对象捕捉功能的开关 转换正等轴测平面 状态栏坐标显示的开关转换 栅格的打开和关闭 正交的打开和关闭
AutoCAD常用快捷键
F1 F2 F3 F5或Ctrl+E F6或Ctrl+D F7或Ctrl+G F8或Ctrl+L
第二章
AutoCAD入门
第二章
AutoCAD入门
第二章
界面订制
AutoCAD入门
界面形式的转换:
第二章
AutoCAD入门
界面颜色的修改:
工具/选项(option)OP
第二章
AutoCAD入门
文件的新建、打开和保存
AutoCAD文件的新建 输入命令NEW（新建） AutoCAD文件的打开 输入命令OPEN（打开） Ctrl+N
计算机辅助设计A(1)
——AutoCAD2008室内装饰施工图的绘制
第一章 室内设计制图的准备知识
室内设计流程
设计前的准备工作：明确设计任务及要求；现场情况；收集相关设计
资料；熟悉相关标准、规范和法规的要求；签订设计合同，明确双方责 任、权利、义务；考虑与各工种协调配合。
设计风格的定位：根据建筑整体环境的特征、室内功能要求、装修
▪ 图层线宽的修改
