AutoCAD2020教程第1章 AutoCAD 2020入门基础
中文版AutoCAD 2020实用教程
渲染三维图形
在AutoCAD中，可以运用雾化、光源和材质，将模型渲染为具有真实感的 图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图 形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看 设计的整体效果，则可以简单消隐或设置视觉样式。图1-5所示为使用 AutoCAD进行照片级光线跟踪渲染的效果。
中文版AutoCAD 2020实用教程
第01章 AutoCAD 2020入门基础
AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计(Computer Aided Design，CAD)软件，具有易于掌握、使用方便、体系结构开放等优点， 能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，目前 已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、 地质、气象、纺织、轻工、商业等领域。 AutoCAD 2020是AutoCAD系列软件的最新版本，与AutoCAD先前的版本相比， 它在性能和功能方面都有较大的增强，同时保证与低版本完全兼容。
绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形
中文版AutoCAD 2020实用教程
绘制与编辑图形
AutoCAD的“绘图”菜单中包含有丰富的绘图命令，使用它们可以绘制直 线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的 图形转换为面域，对其进行填充。如果再借助于“修改”菜单中的修改命令， 便可以绘制出各种各样的二维图形。
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命令 按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。默认情况下， “标准”、“属性”、“绘图”和“修改”等工具栏处于打开状态。 如果 要显示当前隐藏的工具栏，可在任意工具栏上右击，此时将弹出一个快捷菜单， 通过选择命令可以显示或关闭相应的工具栏。
AutoCAD 2020使用教程 PPT课件第13章 三维实体造型基础
13.4 创建与编辑视口(VPORTS命令)
13.4.2 以命令行方式创建平铺视口
• 功能
平铺视口的各个视口平铺排列，互不重叠；在一个视口中还 可以再建视口，构成多重视口。
• 访问方法
➢命令行：-VPORTS
• 命令提示
输入选项 [保存(S)/恢复(R)/删除(D)/合并(J)/单一 (SI)/?/2/3/4/切换(T)/模式(MO)] <3>：
13.5.1 视觉样式
视口控件 视图控件
视图样式控件
图13-21
13.5 三维图形观察
13.5.1 视觉样式
2. 视觉样式管理器
• 功能
用于创建和修改视觉样式，并将视觉样式应用于视口。
• 访问方法
➢选项卡： ① “常用”→“视图”面板→“二维线框”下拉列表
→“视觉样式管理器…”命令 ② “可视化”→“视觉样式”面板→“二维线框”下拉列表
13.5 三维图形观察
13.5.1 视觉样式
1.选择视觉样式
• 功能 用来控制视口中边和着色的显示。 • 访问方法
➢ 选项卡： ① “可视化”→“视觉样式”面板→“二维线框”下拉列表
→相应的视觉样式按钮 ② “常用”→“视图”面板→“二维线框”下拉列表
→相应的视觉样式按钮 ➢ 控 件：“视觉样式”控件菜单 ➢ 工具栏：“视觉样式”工具栏→“二维线框”按钮→相应的
“三维导航”工具栏
“动态观察”工具栏
13.5 三维图形观察
13.5.3 ViewCube导航工具（NAVVCUBE命令）
• 功能
ViewCube工具缺省显示在绘图区的右上角，是用户在处理三 维模型时的导航工具。使用Viewcube工具，可以方便地调整 三维模型的视点。

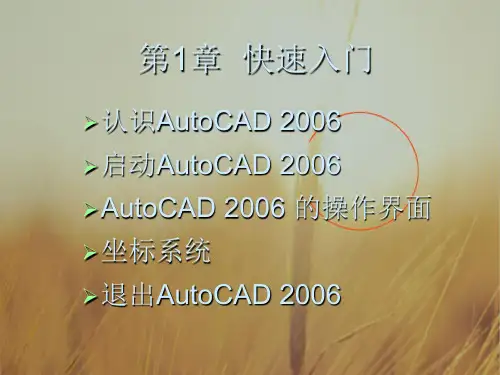

最新课件-autoCAD2020第一章教学 推荐
在绘图区鼠标右键弹出快捷菜单如图1-5所示。
设置该功能的具体操作如下： 1）选择下拉菜单【工具】｜【选项】命令，出现“选项”对话框。
2）在“选项”对话框中单击“用户系统配置”选项卡，出现如图1-6所示对话框。
图1-5 右键快捷菜单
图1-6 选项对话框
3）在“Windows标准”栏中取消选中的“绘图区域中使用快捷菜单”复选框，并单击
➢ AutoCAD 2006的工作界面 ➢ 各组成部分的功能
AutoCAD 2006工作界面
当正确安装了AutoCAD2006之后，系统就会自 动在Windows桌面上生成一个快捷图标，双击该图 标即可启动AutoCAD2006。如图1-1所示为中文版 AutoCAD2006工作界面，它主要由标题栏、下拉菜 单、工具栏、绘图区、十字光标、命令行和状态 栏等部分组成。
图1-1 中文版AutoCAD2006工作界面
标题栏
标题栏中显示的是当前图形文件的名称。如中文版 AutoCAD2006默认的文件名为 “Drawing1.dwg”。 标题栏右上角有3个按钮，可分别对AutoCAD2006窗口进 行最小化、正常化和关闭操作。
如果在标题栏上单击鼠标右键，系 统将自动弹出如图1-2所示快捷 菜单，也可以利用该菜单对窗 口进行移动、恢复正常大小、 最小化和关闭等操作。
按钮即可。
工具栏
工具栏是AutoCAD提供的又一输入命令和执行命令的方法。它包括了许多功能不同的图标按钮，只需 单击某个按钮，即可执行相应的操作。
1.“标准”工具栏 “标准”工具栏主要用于管理图形文件和进行一般的图形编辑操作，如图1-7所示为“标准”工具 栏。
通过桌面快捷方式启动 通过“开始”菜单启动 通过其他方式启动
通过桌面快捷方式启动
设置该功能的具体操作如下： 1）选择下拉菜单【工具】｜【选项】命令，出现“选项”对话框。
2）在“选项”对话框中单击“用户系统配置”选项卡，出现如图1-6所示对话框。
图1-5 右键快捷菜单
图1-6 选项对话框
3）在“Windows标准”栏中取消选中的“绘图区域中使用快捷菜单”复选框，并单击
➢ AutoCAD 2006的工作界面 ➢ 各组成部分的功能
AutoCAD 2006工作界面
当正确安装了AutoCAD2006之后，系统就会自 动在Windows桌面上生成一个快捷图标，双击该图 标即可启动AutoCAD2006。如图1-1所示为中文版 AutoCAD2006工作界面，它主要由标题栏、下拉菜 单、工具栏、绘图区、十字光标、命令行和状态 栏等部分组成。
图1-1 中文版AutoCAD2006工作界面
标题栏
标题栏中显示的是当前图形文件的名称。如中文版 AutoCAD2006默认的文件名为 “Drawing1.dwg”。 标题栏右上角有3个按钮，可分别对AutoCAD2006窗口进 行最小化、正常化和关闭操作。
如果在标题栏上单击鼠标右键，系 统将自动弹出如图1-2所示快捷 菜单，也可以利用该菜单对窗 口进行移动、恢复正常大小、 最小化和关闭等操作。
按钮即可。
工具栏
工具栏是AutoCAD提供的又一输入命令和执行命令的方法。它包括了许多功能不同的图标按钮，只需 单击某个按钮，即可执行相应的操作。
1.“标准”工具栏 “标准”工具栏主要用于管理图形文件和进行一般的图形编辑操作，如图1-7所示为“标准”工具 栏。
通过桌面快捷方式启动 通过“开始”菜单启动 通过其他方式启动
通过桌面快捷方式启动

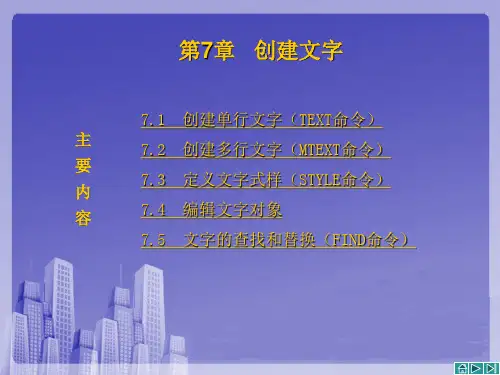

AutoCAD 2020使用教程 PPT课件第7章 创建文字
访问方法
➢ 选项卡：“视图”→“选项卡”面板→“特性”按钮 ➢ 菜 单： ①“工具(T)”→“选项板”→“特性(P)” ②“修改(M)”→“特性P”按钮 ➢ 工具栏：“标准”→“特性”按钮 ➢ 命令行：PROPERTIES
7.4 文字编辑对象
7.4.2 修改文字特性（PROPERTIES命令）
修
1. 指定文字起点，命令提示： 指定高度 <当前值>:(指定文字的字高) 指定文字的旋转角度 <当前值>:(指定文字行的倾斜角度) 屏幕提示输入文字: (该提示将始终出现，直到按<Enter>键 结束命令)
7.1 创建单行文字（TEXT命令）
指令说明
2.对正方式： 输入选项 [左(L)/居中(C)/右(R)/对齐(A)/中间(M)/布满(F)/左 上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左 下(BL)/中下(BC)/右下(BR)]:
➢选项卡：“默认”→“注释”面板→“多行文字”按钮
“注释”选项卡→“文字”面板→ “多行文字”按钮
➢菜 单：“注释”→“文字(X)”→“多行文字(M)”按钮 ➢工具栏：“文字”→“多行文字”按钮 ➢命令行： MTEXT
7.2 创建多行文字（MTEXT命令）
“文字编辑器”选项卡和在位文字编辑器
“文字格
多
行
行
文
文
字
字
时
时
“
“
特
特
性
性
”
”
选
选
项
项
板
板
7.5 文字的查找和替换（FIND命令）
功能
用以查找、替换、选择文字。
访问方法
➢ 选项卡：“视图”→“选项卡”面板→“特性”按钮 ➢ 菜 单： ①“工具(T)”→“选项板”→“特性(P)” ②“修改(M)”→“特性P”按钮 ➢ 工具栏：“标准”→“特性”按钮 ➢ 命令行：PROPERTIES
7.4 文字编辑对象
7.4.2 修改文字特性（PROPERTIES命令）
修
1. 指定文字起点，命令提示： 指定高度 <当前值>:(指定文字的字高) 指定文字的旋转角度 <当前值>:(指定文字行的倾斜角度) 屏幕提示输入文字: (该提示将始终出现，直到按<Enter>键 结束命令)
7.1 创建单行文字（TEXT命令）
指令说明
2.对正方式： 输入选项 [左(L)/居中(C)/右(R)/对齐(A)/中间(M)/布满(F)/左 上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左 下(BL)/中下(BC)/右下(BR)]:
➢选项卡：“默认”→“注释”面板→“多行文字”按钮
“注释”选项卡→“文字”面板→ “多行文字”按钮
➢菜 单：“注释”→“文字(X)”→“多行文字(M)”按钮 ➢工具栏：“文字”→“多行文字”按钮 ➢命令行： MTEXT
7.2 创建多行文字（MTEXT命令）
“文字编辑器”选项卡和在位文字编辑器
“文字格
多
行
行
文
文
字
字
时
时
“
“
特
特
性
性
”
”
选
选
项
项
板
板
7.5 文字的查找和替换（FIND命令）
功能
用以查找、替换、选择文字。
访问方法
第1章 AutoCAD 2020中文版基础[114页]
![第1章 AutoCAD 2020中文版基础[114页]](https://img.taocdn.com/s3/m/59974eb20975f46527d3e164.png)
正交模式开关 ：用于控制用户所绘制的线或移动时的位置保持水平或垂直的方向。当对象捕捉开关打 开时，如果捕捉到对象上的指定点，则正交模式暂时失效。开关按钮打开时成淡蓝色，关闭时成灰色。如 果触发该开关，在状态行中的命令行上会显示“<正交 开>”或“<正交 关>”的提示信息。对象捕捉功能激活 并有效捕捉到某个点时会临时覆盖正交模式。
AutoCAD（第5版）（2020版）
第1章 AutoCAD 2020中文版基础
AutoCAD 2020中文版新特性
AutoCAD 2020中文版新特性
AutoCAD 2020中引入了诸多 全新功能，包括新增的深色主 题、新的“块”选项板、“清理” 功能的修改、新的快速测量命 令、DWG 比较增强功能、性 能的增强、安全性增强功能等 众多改进。特别是改进工作流 程，提供丰富的可视化设计体 验，支持云服务功能等。
界面介绍
1．快速访问工具栏 快速访问工具栏位于AutoCAD 2020窗口的左上 角。如图1-3所示。该工具栏包含了新建、打开、 保存、撤销、重做、打印等按钮。单击右侧的 下拉箭头，弹出如图1-3所示的下拉菜单，选择 其中的选项将在快速访问工具栏中显示对应的 按钮，包括特性匹配、批处理打印、打印预览、 特性、图纸集管理器、渲染以及更多的其他命 令。选中“显示菜单栏”将在快速访问工具栏下显 示菜单行。选择“在功能区下方显示”则将快速访 问工具栏移动到功能区的下方。
启动AutoCAD 2020中文版
启动AutoCAD 2020中文版
启动AutoCAD 2020中文版后，进入如图1-1所示的界面。
AutoCAD（第5版）（2020版）
第1章 AutoCAD 2020中文版基础
界面介绍
界面介绍
AutoCAD（第5版）（2020版）
第1章 AutoCAD 2020中文版基础
AutoCAD 2020中文版新特性
AutoCAD 2020中文版新特性
AutoCAD 2020中引入了诸多 全新功能，包括新增的深色主 题、新的“块”选项板、“清理” 功能的修改、新的快速测量命 令、DWG 比较增强功能、性 能的增强、安全性增强功能等 众多改进。特别是改进工作流 程，提供丰富的可视化设计体 验，支持云服务功能等。
界面介绍
1．快速访问工具栏 快速访问工具栏位于AutoCAD 2020窗口的左上 角。如图1-3所示。该工具栏包含了新建、打开、 保存、撤销、重做、打印等按钮。单击右侧的 下拉箭头，弹出如图1-3所示的下拉菜单，选择 其中的选项将在快速访问工具栏中显示对应的 按钮，包括特性匹配、批处理打印、打印预览、 特性、图纸集管理器、渲染以及更多的其他命 令。选中“显示菜单栏”将在快速访问工具栏下显 示菜单行。选择“在功能区下方显示”则将快速访 问工具栏移动到功能区的下方。
启动AutoCAD 2020中文版
启动AutoCAD 2020中文版
启动AutoCAD 2020中文版后，进入如图1-1所示的界面。
AutoCAD（第5版）（2020版）
第1章 AutoCAD 2020中文版基础
界面介绍
界面介绍
AutoCAD 2020使用教程 PPT课件第2章 二维绘图命令
第2章 二维绘图命令
2.1 点的绘制（POINT命令）
2.2 绘制直线（LINE命令） 主 2.3 绘制射线（RAY命令） 要
2.4 绘制构造线（XLINE命令） 内 容 2.5 绘制圆（CIRCLE命令） 1 2.6 绘制圆环（DONUT命令）
2.7 绘制正多边形（POLYGON命令）
2.8 绘制矩形（RECTANG命令）
① 指定椭圆的轴端点 ✓ 根据椭圆的长短轴绘制椭圆 ✓ 根据椭圆一轴及另一轴转角绘制椭圆
2.10 绘制椭圆和椭圆弧（ELLIPSE命令 ）
说明及举例
② 中心点(C)选项 ③ Arc选项
确定椭圆后，输入椭圆弧的有关参数(如起始角、 终止角)，绘制椭圆弧。
2.11 绘制二维多段线（PLINE命令 ）
说明及举例 ① 点的形状和大小 ② 多点的绘制 ③ 定数等分和定距等分
2.2 绘制直线（LINE命令）
功能
用于绘制直线、折线和封闭线段。
访问方法
➢选项卡：“默认”“绘图”面板“直线”按钮 。 ➢菜 单：“绘图(D)”“直线(L)” ➢工具栏：“绘图”“直线”按钮 ➢命令行： LINE 说明及举例 ① 用点各种输入方法回答LINE命令关于起点和下一点的提示 ② 用“U”回答 ③ 用“C”回答 ④ 用空格键或<Enter>键回答
功能 多段线由具有宽度的彼此相连的直线段和圆弧构成，
使用PLINE命令绘制，它被作为单个的图形对象来处理。
访问方法 ➢选项卡：“默认”“绘图”面板“多段线”按钮 ➢菜 单：“绘图(D)”“多段线(P)” ➢工具栏：“绘图”“多段线”按钮 ➢命令行： PLINE
说明及举例 ① 直线方式 ② 圆弧方式
➢命令：RECTANG ➢指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]： ➢指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]：
2.1 点的绘制（POINT命令）
2.2 绘制直线（LINE命令） 主 2.3 绘制射线（RAY命令） 要
2.4 绘制构造线（XLINE命令） 内 容 2.5 绘制圆（CIRCLE命令） 1 2.6 绘制圆环（DONUT命令）
2.7 绘制正多边形（POLYGON命令）
2.8 绘制矩形（RECTANG命令）
① 指定椭圆的轴端点 ✓ 根据椭圆的长短轴绘制椭圆 ✓ 根据椭圆一轴及另一轴转角绘制椭圆
2.10 绘制椭圆和椭圆弧（ELLIPSE命令 ）
说明及举例
② 中心点(C)选项 ③ Arc选项
确定椭圆后，输入椭圆弧的有关参数(如起始角、 终止角)，绘制椭圆弧。
2.11 绘制二维多段线（PLINE命令 ）
说明及举例 ① 点的形状和大小 ② 多点的绘制 ③ 定数等分和定距等分
2.2 绘制直线（LINE命令）
功能
用于绘制直线、折线和封闭线段。
访问方法
➢选项卡：“默认”“绘图”面板“直线”按钮 。 ➢菜 单：“绘图(D)”“直线(L)” ➢工具栏：“绘图”“直线”按钮 ➢命令行： LINE 说明及举例 ① 用点各种输入方法回答LINE命令关于起点和下一点的提示 ② 用“U”回答 ③ 用“C”回答 ④ 用空格键或<Enter>键回答
功能 多段线由具有宽度的彼此相连的直线段和圆弧构成，
使用PLINE命令绘制，它被作为单个的图形对象来处理。
访问方法 ➢选项卡：“默认”“绘图”面板“多段线”按钮 ➢菜 单：“绘图(D)”“多段线(P)” ➢工具栏：“绘图”“多段线”按钮 ➢命令行： PLINE
说明及举例 ① 直线方式 ② 圆弧方式
➢命令：RECTANG ➢指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]： ➢指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]：
《cad教学课件》01第一章autocad入门及绘图基础
1993年
AutoCAD 2000发布，引入了全新的用户界面 和3D建模功能。
2000年
AutoCAD 2004引入了参数化绘图和表格功能 。
AutoCAD的应用领域
01
建筑设计
用于绘制建筑平面
图、立面图、剖面
02
图等。
机械设计
用于绘制机械零件 、装配图等。
04
园林设计
用于绘制园林景观
03
、绿化规划等。
电子设计
用于绘制电路板和 电路设计。
AutoCAD的基本功能
2D绘图
包括直线、圆、弧线、多段线等 基本绘图功能。
编辑图形
提供移动、复制、旋转、缩放等 编辑命令，方便对图形进行修改。Fra bibliotek图层管理
支持创建、编辑和管理图层，方 便对图形进行组织和管理。
标注尺寸
提供线性、角度、半径和直径等 标注命令，方便对图形进行测量
《cad教学课件》01第一章autocad入
门及绘图基础
$number {01}
目 录
• AutoCAD软件简介 • AutoCAD绘图基础 • 绘制基础图形 • 文件管理及数据共享 • 课程总结与展望
01
AutoCAD软件简介
AutoCAD的发展历程
1982年
Autodesk公司推出AutoCAD 1.0，标志着CAD 软件的诞生。
注重实践，结合实际项目 应用
参加线上/线下培训班，提 高学习效率
THANKS
导出文件
如果您需要将AutoCAD文件与其他软件共享或打印，可以使 用"File"菜单中的"Export"选项来导出文件。在弹出的对话框 中，选择要导出的文件类型和目标位置，并按照提示完成操 作。
autocad教程ppt课件
保存文件
通过菜单栏或工具栏中的保存文件命 令，可以将当前文件保存到磁盘上。
另存为
通过菜单栏或工具栏中的另存为命令 ，可以将当前文件另存为一个新的文 件，以便备份或修改。
绘图设置
图层设置 通过图层可以对图形进行管理， 以便更好地组织和管理图形元素 。用户可以根据需要创建、删除 、修改图层。
视图设置 视图是表示图形显示方式的一种 方式，用户可以通过视图设置调 整图形的显示效果，以便更好地 观察和分析图形。
详细描述
在Autocad中绘制建筑平面图需要先设置图层，以便对不同对象进行分类管理。然后，使用线段工具 绘制出建筑物的墙体、门窗等基本结构。根据设计要求，还可以添加楼梯、隔断等细节部分。最后， 使用标注工具对平面图进行尺寸标注和文字说明。
绘制电路图
总结词
掌握绘制电路图的基本步骤和技巧，包括设 置图层、绘制电路元件、连接导线等。
详细描述
在Autocad中绘制电路图需要先设置图层， 以便对不同对象进行分类管理。然后，使用 绘图工具绘制出电路元件，如电阻、电容、 集成电路等。接着，根据电路原理，使用线 段工具将元件连接起来，形成完整的电路。 最后，使用标注工具对电路图进行标注和说 明，确保图纸准确无误。
THANKS
感谢观看
形位公差标注
形位公差定义
形位公差是用于描述零件几何形状和 位置精度的标准。在AutoCAD中， 您可以使用形位公差工具来定义公差 值和符号。
形位公差标注
选择要标注的元素，然后使用“标注 ”菜单下的“形位公差”命令。在弹 出的对话框中，输入公差值和符号， 并选择适当的基准和参考元素。
06
打印与输出
尺寸标注
线性标注
01
用于测量两点之间的水平或垂直距离。选择“标注”菜单下的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
//输入圆半径
命令:
//按Enter键重复上一个命令
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //在屏幕上单击一点
指定圆的半径或 [直径(D)] <50.0000>: 100
//输入圆半径
命令:
//按Enter键重复上一个命令
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: *取消* //按Esc键取消命令
2.图形文件管理
• 利用样板文件创建新文件。
在具体的设计工作中，为使图纸统一，许多项目都需要设定 为相同标准，如字体、标注样式、图层及标题栏等。建立标准绘 图环境的有效方法是使用样板文件，在样板文件中已经保存了各 种标准设置，这样每当建立新图时，就能以此文件为原型，将其 设置复制到当前图样中，使新图具有与样板图相同的作图环境。
1) AutoCAD用户界面
AutoCAD用户界面如图所示，主要由标题栏、绘图窗口、菜单栏、工具 栏、面板、命令提示窗口、滚动条和状态栏等部分组成
2) 工作空间
AutoCAD提供的默认工作空间有以下3个。 • 二维草图与注释。 • 三维建模。 • AutoCAD经典。
3) 打开及布置工具栏
移动光标到任一工具栏上，然后单击鼠标 右键，弹出快捷菜单，在此菜单上列出了工 具栏的名称。若名称前带有“√”标记，则 表示该工具栏已打开。选择菜单上某一选项， 就打开或关闭相应的工具栏。
1) 利用样板文件创建新图形
选取菜单命令【文件】/【新建】，打开【选择样板】对话框，如 图所示。在该对话框中列出了许多样板文件，选择文件“acadiso.dwt”。单 击“打开”按钮，创建新图形。
2) 设定绘图区域的大小
•选取菜单命令【格式】/【图形界限】 ，设置当前屏幕大小为500400。 •选取菜单命令【视图】/【缩放】/【范围】，则当前绘图窗口高度尺寸变为400。
4) 调用命令
启动AutoCAD命令的方法一般有两种，一种是在命令行中输入命令全称或简称，另一种
是用鼠标选择一个菜单命令或单击工具栏上的命令按钮。
一个典型的命令执行过程如下。
命令: circle
//输入命令全称Circle或简称C，按Enter键
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:90,100
1. 用AutoCAD绘制平面图的流程
平面图形一般由直线、圆、圆弧和多边形等图形元素组成，作图时应从 哪一部分入手呢？手工绘图时，一般先绘制作图基准线、重要的定位线，然后 绘制已知线段及连接线段等，用AutoCAD绘图采取的步骤与手工绘图类似。
绘制平面图形，如图所示，此图布置在A3幅面的图框中，绘图比例1:2。
3. 单击状态栏上的 显示出来。
按钮，再单击【标准】工具栏上的
按钮，使栅格充满整个图形窗口
4. 进入模型空间，单击【绘图】工具栏上的 按钮，AutoCAD提示：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //在屏幕上单击一点
指定圆的半径或 [直径(D)] <30.0000>: 50
//输入圆心坐标，按Enter键
指定圆的半径或 [直径(D)]: 70
//输入圆半径，按Enter键
方括弧“[]”中以“/”隔开的内容表示各个选项，若要选择某个选项，则需输入圆括号 中的字母，可以是大写或小写形式。例如，想通过3点画圆，就输入“3P”。
尖括号“”中的内容是1章 AutoCAD用户界面及基 本操作
• AutoCAD用户界面。 •调用AutoCAD命令的方法。 • 选择对象的常用方法。 • 快速缩放、移动图形及全部缩放图形。 • 重复命令和取消已执行的操作。 • 新建、打开及保存文件。
1. 了解AutoCAD用户界面及学习基本操作
本节简要介绍AutoCAD用户界面及常用的一些基本操作。
• 打开DWG图形文件 。
• 保存图形文件。
快速保存 。 换名存盘 ，设定保存类型。
3. AutoCAD多文档设计环境
AutoCAD从2000版起开始支持多文档环境，在此环境下， 用户可同时打开多个图形文件。图中所示的是打开4个图形文件 时的程序界面（窗口层叠）。
【窗口】菜单列出了 所有已打开的图形文 件，文件名前带符号 “√”的文件是被激 活文件。若用户想激 活其他文件，只需选 择它即可。
5. 单击【标准】工具栏上的
按钮使图形充满整个绘图窗口。
6. 利用【标准】工具栏上的
、 按钮来移动和缩放图形。
7. 以文件名“User.dwg”保存图形。
第2章 绘图流程
本章将通过实例说明用AutoCAD绘制平 面图的流程，虽然到目前为止同学们还 未学习AutoCAD的绘图命令，但可根据 给出的详细的命令序列一步步画出图形， 从而对使用AutoCAD绘图的全过程有一 个较清晰的了解。这样在以后绘图时， 可按此过程作图，以养成良好的作图习 惯，从而提高作图效率。
4. 上机练习
1.启动AutoCAD ，将用户界面重新布置，如图所示。
2.以下的练习内容包括创建及存储图形文件、熟悉AutoCAD命令 执行过程及快速查看图形。
1. 利用AutoCAD提供的样板文件“acadiso.dwt t”创建新文件。
2. 进入“AutoCAD经典”工作空间，用LIMITS命令设定绘图区域的大小为150×150。
逐个拾取对象 用矩形窗口选择对象，如左图所示 用交叉窗口选择对象，如右图所示 给选择集添加或去除对象
6) 删除对象
要删除某对象，用户可以用光标先选择该对象，然后 单击【修改】工具栏上的 按钮
7) 撤销和重复命令
按Esc键终止命令 按Enter键重复刚使用过的命令
8) 取消已执行的操作
单击【标准】工具栏上的 按钮取消已执行的操作
当取消一个或多个操作后，若又想恢复原来的 效果，可单击【标准】工具栏上的按钮
9) 快速缩放及移动图形
通过 按钮缩放图形
通过 按钮平移图形
10)将图形全部显示在窗口中
单击【标准】工具栏上的按钮 ，将图形全部显示在程序 窗口中
11)设定绘图区域大小
AutoCAD的绘图空间是无限大的，但用户可以设定程序窗 口中显示出的绘图区域的大小。选取菜单命令【格式】/ 【图形界限】设定绘图区域大小
