马斯特给排水设计
给排水管网毕业设计
学号:毕业设计（2009 届）题目：积机车辆厂给水排水管网设计学生：王万积专业班级：给排水042校内指导教师：专业技术职务：副教授校外指导老师：专业技术职务：工程师摘要：此设计为厂区污水及雨水管道工程设计。
采用雨水和污水分流的排水体制，使雨水和污水分别在不同的管道系统中收集排放。
废弃了原有的旧管网，重新布置排水管线，增强了厂区管网的输水排水能力，为生产提供便利。
本设计共有四块：雨水管网设计，污水管网设计，污水提升泵站设计，同时还包括污水管网的预算书。
工厂的地下管线复杂，设计中采用了雨水污水分别布置，分别布置于道路两侧的办法，使原有的道路不致破坏，同时减少了与煤气、给水、通信电缆等其他管线的交叉。
本工程中污水管道总投资为4336803.09元，雨水总投资约386175元。
关键词：排水管网分流制排水系统工程预算、Abstract：This is designed to the fact ory of Qi shuyuan’ sewage and rain water pipeline project design. Use of sewage and rain drainage diversion system, so that rainwater and sewage pipes in a different system of collection and disposal. Abandoned the original old pipe network and re-arrange the drain pipes.It enhanced the plant's water drainage pipe network capacity and provides convenience for the production.The design has a total of four parts: rainwater pipe network design, sewage pipe network design, and upgrade sewage pumping station design, also include sewage pipe network on the budget. The underground pipeline factory complex, storm water and sewage decorated method were Used in the design. Storm water pipes and sewage pipes were arranged in both sides of the road.It will not make the original road damage,while reducing the cross with gas, water supply, communication cables, and other pipeline.The sewage project has a total investment of 4336803.09 Yuan; rainwater network has a total investment of 386,175 Yuan.Key words: Drainage network Diversion of rainwater and sewage drainage system Project budget目录1.前言 ................................................................................................................................................................... １1.1车辆厂简介 ................................................................................................................................................ １1.2设计资料 .................................................................................................................................................. １2．设计方案 ........................................................................................................................................................ ２3．污水管道系统设计......................................................................................................................................... ２3.1划分排水流域，确定排水区界 ................................................................................................................ ２3.2管道定线和平面布置................................................................................................................................ ２3.3划分设计管段，计算设计流量 ................................................................................................................ ３3.4.污水管网水力计算 .................................................................................................................................... ４3.4.1计算中的考虑因素 ............................................................................................................................. ４3.4.2 各管段流量计算及管径选择............................................................................................................. ５3.4.3 污水管道埋深 .................................................................................................................................... ７3.4.4 污水提升泵房设计 ............................................................................................................................ ９3.4.5图纸绘制 ......................................................................................................................................... １２3.4.6 污水管道工程概预算（不含泵房）............................................................................................. １２4 雨水管网设计............................................................................................................................................... １７4.1划分排水流域和管道定线 .................................................................................................................. １８4.2雨水设计管段划分................................................................................................................................ １８4.3划分雨水汇水面积 ................................................................................................................................ １９4.4雨水汇水面积计算................................................................................................................................ ２１4.5确定排水流域的平均径流系数 ............................................................................................................ ２２4.6确定设计重现期P和地面集水时间.................................................................................................... ２３4.7雨水管单位面积径流量........................................................................................................................ ２４4.8雨水管道水力计算................................................................................................................................ ２４4.9雨水管道埋深计算................................................................................................................................ ２６4.10雨水工程造价估算.............................................................................................................................. ２７4.11雨水干管纵剖面图 .............................................................................................................................. ２８５总结 ............................................................................................................................................................ ２９参考文献 .......................................................................................................................................................... ３０致谢 .................................................................................................................................................................. ３１附件 .................................................................................................................................................................. ３２1.前言1.1 戚墅堰机车车辆厂简介戚墅堰机车车辆厂是中国南车集团公司所属的内燃机车龙头企业，是中国铁路主要的轨道交通运输装备制造和服务基地，是铁道部六家技术引进的重点扶持企业之一。
从伦敦排水系统设计中我们能学到什么
从伦敦排水系统设计中我们能学到什么资料来源：青岛国际建筑给排水展；中国（青岛）国际建筑节能和可再生能源高峰论坛；电影《肖申克的救赎》中，男主角奔跑在下水道里，最终逃出了残酷冰冷的监狱，这样的镜头，也经常会在其他电影中看到，令人瞠目的宽敞下水道里，经常上演追凶或逃命的惊险镜头。
与之形成鲜明对比的，是国内暴雨不断，北京、天津多个城市形成“看海”奇观，武汉也曾是其中之一，究其原因，是排水系统不够先进。
昨天，伦敦落下开幕以来的第二场雨，雨水顺着先进的排水系统无声地流入地下，记者借机探访了伦敦泰晤士公司，向这个被称为“七大工程奇迹”和“外国十大建筑奇迹”之一的系统取经。
伦敦现存的排水管道系统，包含83英里(约125公里)干道、1100英里街道排水沟和13000英里的较小的排水沟，是约瑟夫·巴瑟杰特150多年前设计的。
这个维多利亚时期最为出色的工程之一，至今仍在为这个国际大都市服务，每年有3900万吨污水，通过这个系统排入泰晤士河。
别看伦敦的排水系统现在很先进，过去并非如此，并给伦敦城带来过血和泪的教训。
150多年前的伦敦是一个垃圾遍地、臭气冲天、霍乱横行的城市，死于霍乱的人数超过1.4万人，其真正的根源是水源污染，当暴雨来临，城内到处积水，瘟疫也慢慢流行开来。
霍乱结束后，英国首都污水治理委员会任命约瑟夫·巴瑟杰特为测量工程师，以确定城市排水系统未来如何改进。
巴瑟杰特建议将所有的污水直接引到泰晤士河口，全部排入大海，但他的设计方案连续5次被否决。
1858年夏天，伦敦市内的臭味达到有史以来最严重的程度，伦敦市政当局迫于压力才同意了巴瑟杰特的改造方案，次年，伦敦地下排水系统改造工程正式动工，历时6年完工，实际长度达到2000公里，工程完成当年，伦敦的全部污水都被排往大海。
启发：所谓“亡羊补牢、为时未晚”，不要以为城市已经成型就无法进行排水管道的改造。
在伦敦，给排水系统由私营企业——泰晤士公司负责管理和运营。
加拿大多伦多别墅区室外给排水管道设计介绍
加拿大地广人稀，城市中别墅区的比例较大。 根据２００４年的统计数据，加拿大５７．２％的住房是 独立或半独立别墅。为保障别墅的供水安全，防止 别墅被淹受损和排水的通畅，以及便于施工和维护， 在室外给排水管道的设计上采取了一些措施。 １给水管道设计
别墅区的室外给水管网宜布置成环状。在规划 给水管网服务范围时，要兼顾别墅区目前和未来的 发展，以及邻近区域的状况。对每人每天的平均用 水量、最高日用水量和最高日最高时用水量，多伦多 地区（以下简称ＧＴＡ）分别为３６５ Ｌ／（人·ｄ）、５４５ Ｉ。／（人·ｄ）和３８ Ｉ。／ｈ。由于人口密度小，通常在别 墅区内不设配套的文体、餐饮娱乐和商铺等，因此用 水组成较为简单。消防用水量根据别墅区类型的不 同而有所区别，以独立别墅为例，别墅间距为３ ｍ、６ ｍ和１５ ｍ，消防用水量分别为６４ Ｌ／ｓ、６０ Ｌ／ｓ和４８ Ｉ。／ｓ。管网的最小管径为１５０ ｍｍ。最大生活用水 时与最小用水时，管网的最低水压和最高水压分别
最终的设计成果（图纸部分）包括以下内容：总说 明（Ｃｏｖｅｒ Ｓｈｅｅｔ）、整体平面布置图（Ｇｅｎｅｒａｌ Ｐｌａｎ）、雨 水排水面积划分（Ｓｔｏｒｍ Ｔｒｉｂｕｔａｒｙ Ａｒｅａｓ）、污水排水 面积划分（Ｓａｎｉｔａｒｙ Ｔｒｉｂｕｔａｒｙ Ａｒｅａｓ）、路面雨水排放 路径（Ｏｖｅｒｌａｎｄ Ｆｌｏｗ Ｒｕｔｅ）、场地标高设计（Ｇｒａｄｉｎｇ Ｐｌａｎ）和具体每条街的平面与纵断面设计（Ｐｌａｎ ａｎｄ Ｐｒｏｆｉｌｅ ｏｆ ａ Ｓｔｒｅｅｔ）。
／／／
氍二ｚ吵 夕囡／ｌ
ｉ／
Ｊ、
，１１ １＝
／
／ ＼
．
；／
／
／＼
Ｌ ／ ）＼
／
ｘ
／； ／
：１２ ｙ－。
删 ：／
暖通施工日志(2007[1].08)
![暖通施工日志(2007[1].08)](https://img.taocdn.com/s3/m/6f8dde85a417866fb94a8e94.png)

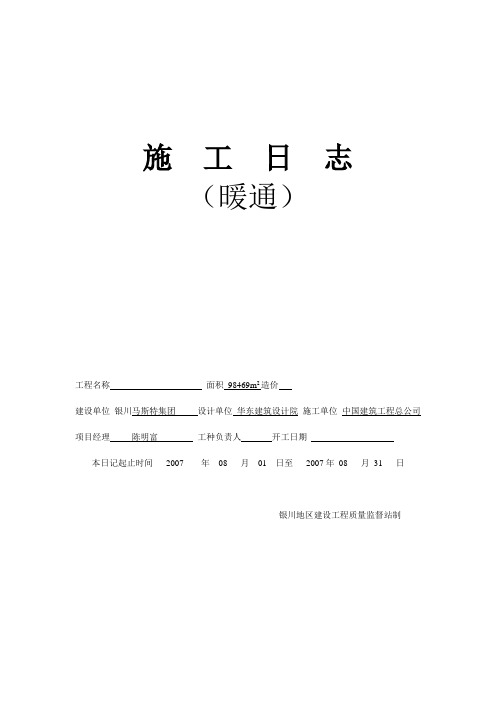

施工日志
