模电课设_可调输出的直流稳压电源
模电课程设计--可调直流稳压电源
模拟电子技术课程设计报告设计题目：可调直流稳压电源完成日期：2012年6 月26 日一、设计任务和基本要求连续输出的直流稳压电源1输出电压：V=6~10V2最大输出电流：I=500（mA）二、设计过程采用输出电压可调且内部有过载保护功能的三端继承稳压器（LM317），输出电压调整范围较宽，带负载能强，该电路采用器件较少，成本低且组装方便、可靠性高。
稳压部分采用三端稳压器等分立元器件，元器件先进，技术成熟，完全能达到题目要求，该电路采用器件较少，精确度高，成本低且组装方便、可靠性高。
本实验包括四部分:变压电路、整流电路、滤波电路、稳压电路。
变压电路：本电路使用的降压电路是单相交流变压器，选用电压和功率依照后级电路的设计需要而定。
整流电路：整流电路的主要作用是把经过变压器降压后的交流电通过整流变成单个方向的直流电。
但是这种直流电的幅值变化很大。
它主要是通过二极管的截止和导通来实现的。
常见的整流电路主要有全波整流电路、桥式整流电路、倍压整流电路。
我们选取单相桥式整流电路实现设计中的整流功能。
滤波电路：采用电容滤波电路。
由于电容在电路中也有储能的作用，并联的电容器在电源供给的电压升高时，能把部分能量存储起来，而当电源电压降低时，就把能量释放出来，使负载电压比较平滑。
由于本电路后级是稳压电路，因此可以使用电容滤波电路进行简单滤波。
稳压电路：因为要求输出电压可调，所以选择三端可调式集成稳压器。
稳压内部含有过流、过热保护电路具有安全可靠 性能优良、不易损坏、使用方便等优点。
其电压调整率和电流调整率均优于固定式集成稳压构成的可调电压稳压电源。
原理图实物图元件清单：三、参考文献1、杨素行，模拟电子技术基础简明教程，高等教育出版社2、朱定华、陈林、吴建新，电子电路测试与实验，清华大学出版社3、周良全，模拟电子技术基础第二版，高等教育出版社4、康永华，电子技术基础模拟部分第四版，高等教育出版社。
模电课程设计-直流稳压电源设计说明书
1 设计目的学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。
学会直流稳压电源的设计方法和性能指标测试方法。
培养实践技能，提高分析和解决实际问题的能力。
2 设计任务及要求2.1简要说明在电子系统中，总是需要一种稳定输出电压大小的直流稳压电源，通常将这种电源称为可调直流稳压电源。
它输出电压V o恒定，又较大的输出电压。
2.2设计要求(1)设计任务：设计电源变压器，整流电路和稳压电路。
(2)主要技术指标：(3)输出电压：3~9v连续可调(4)输出电流:Iomax=800mA(5)输出电压变化量：(6)稳压系数：Sv<﹦0.0033 设计步骤设计将220V交流电转换为3—9V连续可调电源，有直流稳压电源原理，设计如下概要电路图1：图1 整体设计原理图3.1变压器变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
原理演示图2 变压器基本原理图变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理（如图2-1）：当一次侧绕组上加上电压Ú1时，流过电流Í1，在铁芯中就产生交变磁通Ø1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势É1，É2，感应电势公式为：E=4.44fNØm式中：E--感应电势有效值f--频率N--匝数Øm--主磁通最大值由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压Ú1和Ú2大小也就不同。
当变压器二次侧空载时，一次侧仅流过主磁通的电流（Í0），这个电流称为激磁电流。
当二次侧加负载流过负载电流Í2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流Í0，一部分为用来平衡Í2，所以这部分电流随着Í2变化而变化。
模电课程设计_多路输出直流稳压电源设计
模电部分多路输出直流稳压电源设计一、设计任务与要求1．设计并制作一个连续可调直流稳压电源，可将220V/50HZ交流电转换为多路直流稳压输出，主要技术指标要求：第一档输出 +12V，-12V 1A第二档输出 +5V，-5V 1A第三档输出 +3～+12V2．学会根据已学知识设计具有某一特定功能的电路；3．学会基本电路的组装与调试。
二、方案设计与论证可调直流稳压电源一般由电源、变压器、整流电路、滤波电路、及稳压电路组成。
变压器把市电220V/50Hz交流电变为所需要的低压交流电。
整流器把交流电变为直流电。
经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
这次课程设计是在王枫老师指导下充分利用所学模拟电子技术的知识设计制作的。
直流稳压电源有很多优异特性，为获得可靠的直流电压，一个简易的办法就是将我国目前的市电电压通过一定的方法转化为我们需要的直流电。
我们此次课程设计任务就是设计一个可靠的多路输出直流稳压电源。
本设计主要采用多路输出直流稳压构成集成稳压电路，通过变压、整流、滤波、稳压四过程将 220V交流电变为稳压直流电，实现实现固定输出电压 +12V、-12V、+5V、-5V四种电压输出，并实现在+3V～+12V间可调。
采用电源变压器、整流滤波电路、和稳压电路。
其中稳压电路是采用7812和7912实现+12V、-12V输出；采用集成电路7805和7905稳压器实现+5V、-5V输出；采用317集成电路实现+3～+12V输出。
将此方案与其他任何方案进行对比，可以发现此方案结构简单，所用元件数目较少，且容易调试。
在电子电路中，通常都需要电压稳定的直流电源供电。
为了得到此稳压直流电源，我们利用所学的模电知识设计可调直流稳压电源，此电源一般由电源变压器，整流、滤波电路及稳压电路所组成。
变压器把电交流电压变为所需要的低压交流电，整流电路把交流电变为直流电，经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
模电课程设计直流稳压电源
模拟电子技术课程设计报告直流稳压电源设计专业:班级:姓名:学号:指导老师:电子通信与物理学院日期: 2014 年 6 月10日直流稳压电源设计一、设计功能概述本次设计的设计要求为：设计一个直流稳压电源；输入交流电压220v；输出直流电压5v；输出电流1A；输出最大纹波电压小于10mV。
本文所设计的直流电源为单相小功率电源，它将频率为50Hz、有效值为220v 的单相交流电压转换为输出稳定的5v直流电压。
在负载电阻为几十到几千欧姆时其输出电压稳定，纹波电压小于10mv；最大输出电流可达1A。
电路设计方面采用电源变压器电路、整流电路、滤波电路、稳压电路组成直流稳压电源电路。
其中，整流电路采用单相桥式整流电路；滤波电路采用电解电容滤波电路；稳压电路串联型稳压电路。
直流电源在二、设计步骤1、原理分析单相交流电经过电源变压器、整流电路、滤波电路和稳压电路转换成稳定的直流电压，其方框图及如图1.1所示。
图1.1电源变压器是为了降低从电网输入电压的有效值。
直流电源的输入为220V 的电网电压，一般情况下，所需直流电压的数值和电网电压有效值相差较大，因而需要通过电源变压器降压后，再对交流电压进行处理。
变压器副变电压有效值决定于后面电路的需要。
整流电路把变压器副边的交流电压转化为直流电压。
即正弦波电压转换为单一方向的脉动电压，但整流电路的输出仍有较大的交流分量，会影响负载电路的正常工作。
采用电容滤波电路可以有效减小电压的脉动，使输出电压平滑。
交流电压通过整流、滤波后虽然变为分量较小的直流电压，但是当电网电压波动或者负载变化时，其平均值也会随之变化。
为了稳定电压需要用到稳压电路。
本文采用具有放大环节的串联型稳压电路，可以使直流电压基本不受电网电压波动和负载电阻变化的影响，从而获得足够高的稳定性。
下面分别介绍一下各个部分的原理。
（1）单相桥式整流电路为了克服单相半波整流电路的缺点，本文所设计直流稳压电源采用单相全波整流电路。
模电课程设计直流稳压电源
模电课程设计直流稳压电源一、课程目标知识目标：1. 让学生掌握直流稳压电源的基本工作原理，理解稳压电路各组成部分的作用及相互关系。
2. 使学生掌握稳压电源的主要性能指标，如电压稳定性、负载调整率、纹波系数等。
3. 帮助学生了解不同类型的稳压电路及其特点，如线性稳压电路、开关稳压电路等。
技能目标：1. 培养学生运用所学知识分析实际电路的能力，能正确选用稳压电源并进行简单的电路设计。
2. 提高学生动手实践能力，学会使用示波器、万用表等工具进行稳压电源性能测试。
3. 培养学生团队协作能力，能在小组讨论中积极发表见解，共同解决问题。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发学习热情，形成自主学习、探究学习的习惯。
2. 培养学生严谨的科学态度，注重实验数据的真实性，敢于面对和解决问题。
3. 增强学生的环保意识，认识到电子设备对环境的影响，倡导绿色环保理念。
课程性质：本课程为模拟电子技术课程的一部分，侧重于直流稳压电源的工作原理、性能分析和应用。
学生特点：学生为高中年级，已具备一定的电子基础知识，具有较强的学习能力和动手实践能力。
教学要求：结合课程性质和学生特点，采用理论教学与实验相结合的方式，注重培养学生的实际操作能力和团队协作能力。
通过本课程的学习，使学生能够将理论知识应用于实际电路设计中，提高解决问题的能力。
教学过程中，注重分解课程目标，确保学生达到预定的学习成果，为后续课程打下坚实基础。
二、教学内容1. 理论教学：a. 稳压电源概述：介绍稳压电源的定义、分类及在电子设备中的作用。
b. 线性稳压电路：讲解LM7805等常用线性稳压集成电路的内部结构、工作原理及性能参数。
c. 开关稳压电路：分析开关稳压电路的基本原理、电路组成及特点，如效率高、体积小等。
d. 稳压电源性能指标：阐述电压稳定性、负载调整率、纹波系数等性能指标的定义及测试方法。
2. 实践教学：a. 稳压电源搭建与测试：指导学生搭建线性稳压电路和开关稳压电路，使用示波器、万用表等工具进行性能测试。

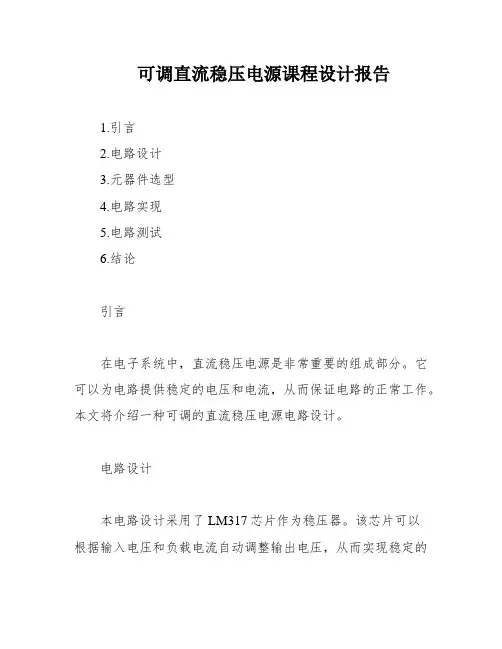

可调直流稳压电源课程设计报告
可调直流稳压电源课程设计报告1.引言2.电路设计3.元器件选型4.电路实现5.电路测试6.结论引言在电子系统中，直流稳压电源是非常重要的组成部分。
它可以为电路提供稳定的电压和电流，从而保证电路的正常工作。
本文将介绍一种可调的直流稳压电源电路设计。
电路设计本电路设计采用了LM317芯片作为稳压器。
该芯片可以根据输入电压和负载电流自动调整输出电压，从而实现稳定的输出电压。
同时，我们还加入了一个电位器，可以手动调节输出电压的大小。
元器件选型在元器件选型方面，我们选择了高品质的电容和电阻，以确保电路的稳定性和可靠性。
此外，我们还使用了高精度的电位器来实现精确的电压调节。
电路实现根据电路设计和元器件选型，我们开始实现电路。
首先，我们将芯片和其他元器件焊接在一块电路板上。
然后，我们连接输入电源和负载电路，并调节电位器以实现所需的输出电压。
电路测试在电路实现完成后，我们进行了一系列测试以验证电路的性能和稳定性。
测试结果表明，该电路可以稳定输出所需的电压，并且在负载变化时也能自动调整输出电压。
结论通过本文的电路设计和实现，我们成功地实现了一种可调的直流稳压电源电路。
该电路具有稳定性和可靠性，并且可以根据需要手动调节输出电压。
我们相信这种电路将在许多电子系统中得到广泛应用。
从图4可以看出，当电源u2的正半周期到来时，二极管VD1、VD3导通，向负载RL供电，并向电容C充电（在t1～t2期间将电能存储在电容中），输出电压uo≈uc≈u2.当uo达到峰值后，u2减小，VD1、VD3提前截止，电容C通过RL放电，输出电压缓慢下降（在t2～t3期间），由于放电时间常数较大，电容放电速度很慢。
当uC下降不多时，u2已经开始下一个上升周期。
当u2＞uo时，电源u2又通过导通的VD2、VD4向负载RL供电，同时再给电容C充电（在t3～t4期间），如此周而复始。
电路进入稳态工作后，负载得到如图中实线所示的近似锯齿形电压波形，与整流输出的脉动直流（虚线）相比，滤波后输出的电压平滑多了。
可调直流稳压电源的课程设计
课程设计报告课程名称：模拟电子课程设计报告题目：可调直流稳压电源的设计学生姓名：所在学院：信息科学与工程学院专业班级：电信本1401学生学号：指导教师：***2015年12月28日目录1.设计目的2.总结技术要求和技术要点3.工作内容及时间进度安排1电路图设计2电路安装、调试4.课程设计成果1设计题目2主要指标和要求3方案选择4电路工作原理5.摘要6.总原理图及元器件清单7.结论与心得8、参考文献9、教师评语及设计成绩课程设计任务书报告题目可调直流稳压电源的设计完成时间5天学生姓名李典余刘星陈婷婷专业班级电信本1401指导教师曹铁军职称讲师设计目的1）掌握集成直流稳压电源的设计方法；2）焊接电路板，实现设计指标；3）掌握可调的直流稳压电源的主要性能指标及参数的测试方法；总体设计要求和技术要点一、设计要求利用集成稳压器设计一小功率直流稳压电源。
主要技术指标如下：输出电压能同时提供正、负电压；输出幅度UO=±3~±12V连续可调；输出电流I OMAX=800mA；纹波电压的有效值∆U O≤5mV；-3稳压系数S V≤3⨯10；电压调整率KU≤3%；电流调整率KI≤1%；输入电压（有效值）UI=220±22V。
二、技术要点1）设计方案直流稳压电源由电源变压器、整流电路、滤波电路、和稳压电路四个部分组成，如下页图2 12）电源变压器电源变压器的作用是将来自电网的 220V 交流电压 u1 变换为整流电路所需要的交流电压 u2。
电源变压器的效率为：η =P P 。
3）整流和滤波电路在稳压电源中一般用四个二极管组成桥式整流电路，整流电路的作用是将交 流电压 u2 变换成脉动的直流电压 u3。
滤波电路一般由电容组成，其作用是把脉 动直流电压 u3 中的大部分纹波加以滤除，以得到较平滑的直流电压 UI 。
4）集成稳压器直流稳压电源的核心是稳压电路，对小功率直流稳压电源大都采用线性集成 三端稳压器。
直流稳压电源--模电课程设计
目录第一部分设计任务1.1 设计题目及要求 (1)1.2 备选方案设计与比较 (2)1.2.1 方案一 (3)1.2.2 方案二 (4)1.2.4 两种方案的分析比较 (6)第二部分设计方案2.1总体设计方案说明 (7)2.2 模块结构与方框图 (8)第三部分电路设计与器件选择3.1 功能模块一（变压器） (9)3.2 功能模块二（整流电路） (13)3.3 功能模块三（滤波电路）……………………………………………………3.4 功能模块四（调整电路）……………………………………………………3.5 功能模块五（取样电路）……………………………………………………3.6 功能模块六（放大电路）…………………………………………………第四部分整机电路4.1 整机电路图（非仿真图） (21)4.2 元件清单 (22)第五部分电路仿真5.1 仿真软件简介 (23)5.2 仿真电路图 (24)5.3 仿真结果（附图） (25)第六部分安装调试与性能测量6.1 电路安装 (26)（推荐附整机数码照片）6.2电路调试 (27)6.2.1 调试步骤及测量数据 (28)6.2.2 故障分析及处理 (29)6.3整机性能指标测量（附数据、波形等） (30)课程设计总结 (31)第一部分设计任务1.1 设计题目及要求1．设计制作一个学生实验用的“连续可调直流稳压电源”2．主要技术指标与要求：（1）输入电压在220V±10%时，输出电压从5－12V可调(且尽量向低端扩展)，输出电流大于0.5A；（2）输出纹波电压小于5mV，稳压系数小于5×10-2，输出内阻小于0.2欧；（3）主要调整元件由晶体管构成；3．发挥部分：（1）具有过流保护、过压保护功能：输出电流超过0.7A时电路自动过流保护，输入交流电压超过250V时电路自动过压保护；（2）噪声尽可能低(注：由电路类型分析确定)。
4．通过分立直流稳压电源设计、安装和调试，要求学会：（1）选择变压器、整流二极管、滤波电容及分立稳压器来设计直流稳压电源；（2）掌握直流稳压电路的调试及主要技术指标的测试方法。
模拟电子 课程设计 直流稳压电源的设计
直流稳压电源的设计直流稳压电源的设计要求是设计中包括电源变压器、整流电路、滤波电路、稳压电路四个部分。
通过四部分的组合将 220V 交流电压转变为设计要求直流电压。
并且用仿真软件进行仿真分析。
一、方案设计1.总体设计框架图方案的总体思路如下：直流稳压电源一般由直流电源变压器、整流电路、滤波电路及稳压电路所组成，其基本框图如下：1.1电源变压器是降压变压器，它将220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。
1.2整流电路此设计的整流部分主要采用桥式电路，即由四个二极管交叉而成。
但使用二极管时应注意以下问题：(1) 最大整流电路流f I指二极管长期运行允许通过的最大正向平均电流。
若使用时超过此值，有可能烧坏二极管。
U(2) 最高反向工作电压rm指允许施加在二级管两端的最大方向电压，通常为击穿电压的一半。
(3) 反向电流r I指二极未击穿时的反向电流值。
其值会随温度的升高而急剧增加，其值越小，二极管的单向导电性越好。
但是反向电流值会随温度的上升而显著增加。
(4) 最高工作频率f本设计要求。
（3）方案论证从技术指标方面来讲，方案一采用的是分立元件，方案二采用的是集成芯片，集成芯片较分立元件具有更高的可靠性和稳定性；从电路简易方面来比较，方案二所设计的电路显然比比方案一更为简单，更容易实现；从经济指标方面来比较，集成稳压器价格低廉，因此更易受到青睐。
综合以上因素，本人选择进行方案二的电路设计与仿真。
二、单元电路的设计1.单元电路的设计（1）电源变压器电路设计图 4 电源变压器图4所示电路即为电源变压器电路，该电路将220V，50HZ交流电压降压后，输出到副边，副边电压值便为下步整流电路要求的交流电压值，然后经过整流、滤波、稳压环节，最终变成所需直流电压。
经过电源变压器电路的电压波形如图5所示，其中，红线表示输入电压波形，蓝线表示为副边输出电压波形。
图 5 电源变压器输出波形（2）整流电路的设计整流电路，采用本学期课本里所学的桥式整流电路。
模电直流稳压电源课程设计(模电课设3)
模电直流稳压电源课程设计(模电课设3)————————————————————————————————作者：————————————————————————————————日期：2一、设计题目：直流稳压电源二、设计要求：输出电压可以在3-10V连续调节，稳压电源可采用串联型稳压电路或三端稳压电路设计。
3目录一、设计题目—-——-———-——-—-———-—-——--—-—--1二、设计要求-———-—-——-—-—-----—----—---——1三、原理与分析--———-—-—---——---—-—-—---—3四、具体实现-—--———-———-——---———--—---—8五、各部分定性说明以及定量分析---——-—-10六、设计心得体会—--——---—------——----—134七、参考文献-—-—-————--——-——-——-—--—-—-15三、原理与分析1．直流稳压电源的基本原理直流稳压电源一般由直流电源变压器T、整流滤波电路及稳压电路所组成，基本框图如下。
各部分的作用：图1 示意图（1）电源变压器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器副边与原边的功率比为5P2/ P1=η，式中η是变压器的效率。
（2）整流滤波电路：整流电路将交流电压Ui变换成脉动的直流电压。
再经滤波电路滤除较大的纹波成分,输出纹波较小的直流电压U1。
常用的整流滤波电路有全波整流滤波、桥式整流滤波等. 图2：各滤波电容C满足RL-C＝(3～5)T/2,或中T为输入交流信号周期,RL为整流滤波电路的等效负载电阻。
6图3（3）三端集成稳压器：常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。
常用可调式正压集成稳压器有CW317(LM317）系列，它们的输出电压从1。
25V－37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。
其芯片内有过渡、过热和安全工作区保护，最大输出电流为1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电子线路课程设计
设计说明书
可调输出的直流稳压电路
起止日期：年月日至年月日
学生姓名
班级
成绩
指导教师(签字)
年月日
目录
一、概述 (2)
§1.1 前言 (2)
§1.2 设计目的 (2)
§1.3设计任务、技术指标及要求 (2)
二、总体设计思路 (2)
§2.1集成稳压器LM317介绍 (2)
§2.2 直流稳压电源的基本原理 (3)
三、电路图 (4)
四、综合总结 (5)
五、参考文献 (5)
一、概述
1.1 前言
直流稳压电源是电子电路中必不可少的电路之一，也经常制作成独立的设备作为电子技术中最常使用的仪器。
本设计主要采用直流稳压构成集成稳压电路，核心部分采用LM317集成稳压器，电路还包括了自举电路和采样电路。
1.2 设计目的
（1）通过本课题设计与装配、调试，提高学生动手能力，巩固已学的理论知识。
（2）了解稳压电源电路的工作原理、电路的应用。
掌握稳压电源电路设计方法及调试。
（3）培养实践技能，提高分析和解决实际问题的能力。
1.3设计任务、技术指标及要求
（1）设计输出电压可调的稳压电路，输入电压范围：+7-+18V ；输出电压范围：+7V -+30V ；输出电压纹波：≤20mV 。
（2） 设计电路结构，选择合适的电路元件，，画出实用原理电路图。
（3） 对调试过程中出现的问题进行分析。
二、总体设计思路
2.1集成稳压器LM317介绍
1、可调式集成稳压器 LM317 工作原理
可调式集成稳压器 LM317 是新一代的稳压器，比起固定式集成稳压器 LM78XX ，前者在电压调整率、负载调整率、纹波抑制及温度系数诸方面都有了很大改进，不仅具有可调输出，在过载保护、过热保护方面的功能也很完善，极大地方便和简化了使用者在电源设计制作方面的工作。
图 1
见图1，经过整流滤波后的直流电压加在 LM317 的输入端（IN ）和地之间，稳压后的电压由 LM317 的输出端和地之间引出。
UOUT - UADJ = UREF 称为参考电压，它被设计为 1.25V ，并且不随输入电压和输出电流而变化。
从调整端（ADJ ）流出的电流非常小（<50uA ） ，通常可以忽略不计。
取R1=240Ω，则IR1=1.25V/240Ω≈5mA ，正好满足LM317 最小输出电流的要求。
输出电压O U =1R I (R1+R2)= REF U
(1+12
R R )，可见输出电压完全由
R1、R2两个电阻的比值决定，而与输入电压和输出电流无关。
只要改变R2大小，就可以调整输出电压。
O U =REF U +ADJ
U
(1)
需要指出的是，负载电流并不经过R2，流过R2的电流仅仅是流过R1的电流（～5mA ） ，所以可以采用小电流控制电路（如运放电路）来控制
ADJ
U。
从（1）式可知，当
ADJ
U
=0 时，
O U =REF U =1.25V 。
这就是正常接法下，LM317 的最小输出电压。
要想获得 0V 的电压输
出，必须使ADJ
U
= -1.25V 。
相应的接法见图2：
图2
2、可调式集成稳压器 LM317 的性能参数：
2.2直流稳压电源的基本原理
电路主要由三个部分组成，自举电路（电压跟随器）、可调稳压电路和采样电阻=路。
其中自举电路是指：在电路里，一点的电位，与参考点有关系，可是两点的电位差即电压与参考点没关系。
当电压U 一定时，如果设法让这个电压U 的低电位端电位升高U1，那么这个电压U 的高电位端电位也随之升高UI 。
这时电压U 的高电位端对参考点的电位即电压就是U + UI ，而且这个升高过程，就是电压U 有关电路自己完成的。
本电路将uA741设计成电压跟随器形式也就相当于一个自举电路。
可调稳压电路的核心器件是LM317。
因为LM317的输出端OUT 和调整端ADJ 两端输
出电压固定为1.25V，所以必须采用自举电路将输入电压进行放大，再输出。
采样电路主要由R1、R2和R3三个采样电阻组成，当输出电压发生变化时，采样电阻对变化量进行采样，并送入电路。
电容C1的主要作用是维持电压不变，改善纹波电压。
电容C0与负载并联，使负载两端电压波形比较平滑，可以改善负载的瞬态响应。
需要注意的是：C1与C0必须直接接在集成稳压器的引脚处。
三、电路图
1、电路原理图
2、实验结论图
四、综合总结
我们本次设计的这个直流稳压电源电路稳流部分使用LM317可调式三端稳压电源管来实现。
电路中包含自举电路，采样电阻等。
通过本次实验设计，我更进一步的了解了直流稳压电源的工作原理、电路构成以及相关的性能指标。
也让我认识到了自己在这些知识点方面存在的不足和问题。
通过和同伴不断的探讨和研究，解决了在设计实验的过程中遇到的一些问题。
总之，本次实验不仅提高了我对书本上理论知识的掌握，在设计和调试过程中也提高了我动手实践的能力，而且在和伙伴的讨论中也让我体会到了团队协作的重要性，使我感受到了集体的力量。
此次实验设计也对我以后的学习和工作积累了宝贵的经验。
五、参考文献：
【1】杨素行主编,《模拟电子技术基础简明教程》,高等教育出版社。
【2】郭永贞主编，《模拟电子技术实验与课程设计指导》，东南大学出版社。
【3】李万臣主编，《模拟电子技术基础实验与课程设计》，哈尔滨工程大学出版社。
