600MW机组抽汽及加热器系统
600MW抽汽供热机组的汽温调整

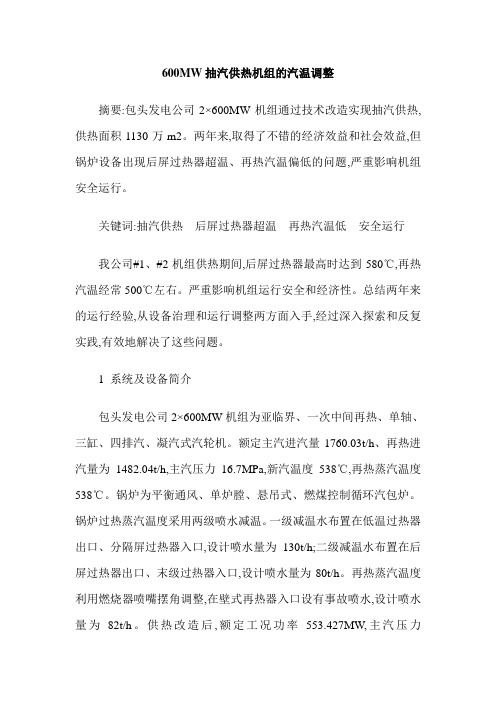

600MW抽汽供热机组的汽温调整摘要:包头发电公司2×600MW机组通过技术改造实现抽汽供热,供热面积1130万m2。
两年来,取得了不错的经济效益和社会效益,但锅炉设备出现后屏过热器超温、再热汽温偏低的问题,严重影响机组安全运行。
关键词:抽汽供热后屏过热器超温再热汽温低安全运行我公司#1、#2机组供热期间,后屏过热器最高时达到580℃,再热汽温经常500℃左右。
严重影响机组运行安全和经济性。
总结两年来的运行经验,从设备治理和运行调整两方面入手,经过深入探索和反复实践,有效地解决了这些问题。
1 系统及设备简介包头发电公司2×600MW机组为亚临界、一次中间再热、单轴、三缸、四排汽、凝汽式汽轮机。
额定主汽进汽量1760.03t/h、再热进汽量为1482.04t/h,主汽压力16.7MPa,新汽温度538℃,再热蒸汽温度538℃。
锅炉为平衡通风、单炉膛、悬吊式、燃煤控制循环汽包炉。
锅炉过热蒸汽温度采用两级喷水减温。
一级减温水布置在低温过热器出口、分隔屏过热器入口,设计喷水量为130t/h;二级减温水布置在后屏过热器出口、末级过热器入口,设计喷水量为80t/h。
再热蒸汽温度利用燃烧器喷嘴摆角调整,在壁式再热器入口设有事故喷水,设计喷水量为82t/h。
供热改造后,额定工况功率553.427MW,主汽压力16.67MPa/538℃,额定蒸汽流量1897.85t/h,再热蒸汽压力3.5MPa温度538℃,供热抽汽压力0.9MPa,供热抽汽温度338.2℃。
2 锅炉再热汽温偏低、后屏过热器超温的原因分析(1)由于供热抽汽造成主汽流量增加,煤量增加,供热前后同样负荷下后屏过热器区高温烟气流量增加,提高了后屏过热蒸汽温度;抽汽位置在中压缸排汽处,相当于间接给再热器扩容,再热器工质流量增大,超过了相应负荷段下设计要求,造成再热汽温偏低。
(2)在时间上供热热量需求与机组负荷曲线相反,白天机组高负荷、高参数运行时,供热需求低,供热抽汽量小。
