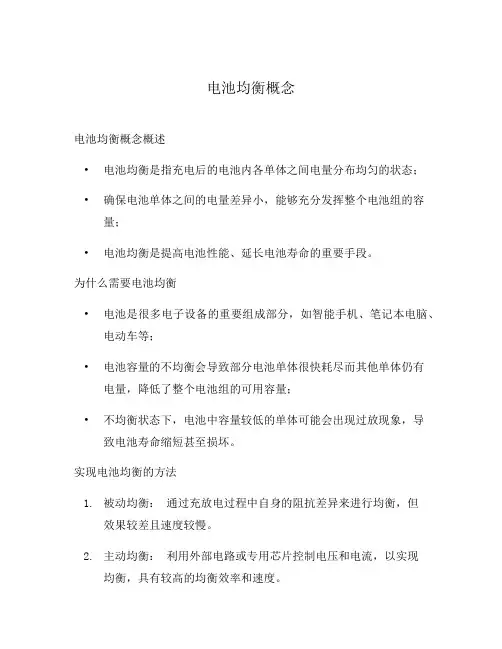

电池均衡概念
电池均衡概念电池均衡概念概述•电池均衡是指充电后的电池内各单体之间电量分布均匀的状态；•确保电池单体之间的电量差异小，能够充分发挥整个电池组的容量；•电池均衡是提高电池性能、延长电池寿命的重要手段。
为什么需要电池均衡•电池是很多电子设备的重要组成部分，如智能手机、笔记本电脑、电动车等；•电池容量的不均衡会导致部分电池单体很快耗尽而其他单体仍有电量，降低了整个电池组的可用容量；•不均衡状态下，电池中容量较低的单体可能会出现过放现象，导致电池寿命缩短甚至损坏。
实现电池均衡的方法1.被动均衡：通过充放电过程中自身的阻抗差异来进行均衡，但效果较差且速度较慢。
2.主动均衡：利用外部电路或专用芯片控制电压和电流，以实现均衡，具有较高的均衡效率和速度。
主动均衡的实现原理•常见的主动均衡方法包括：–无功均衡：通过将电池组中容量较高的单体短路放电，以达到均衡的目的；–有功均衡：通过将电池组中容量较高的单体放电至较低的电压，再通过外部电路将其充电至适当的电压，以实现均衡。
电池均衡技术的应用领域•电动汽车：保证电池组的性能和寿命；•储能系统：提高系统的利用率；•便携式电子设备：延长电池寿命。
总结•电池均衡概念是指充电后的电池内各单体之间电量分布均匀的状态；•电池均衡的实现可以通过主动均衡的方法，如无功均衡和有功均衡；•电池均衡技术的应用领域广泛，可以提高电池组的性能和延长电池寿命。
电池均衡的重要性•保护电池单体：电池均衡可以防止电池单体出现过放和过充现象，减少寿命损耗；•提高电池性能：电池均衡可以提高电池组的可用容量，使其能够充分发挥功率；•延长电池寿命：电池均衡可以延长整个电池组的使用寿命，降低更换成本。
电池均衡的实现方法1.被动均衡：–使用较低的内阻：通过设计合理的电池结构和材料，降低电池内部阻抗的差异，使充电和放电过程能够自行实现均衡；–基于单体电压的控制：监测每个电池单体的电压，并根据测量结果实时调整充电和放电速率，以达到均衡状态。
电池组平衡充接法
电池组平衡充接法
电池组平衡充接法是一种用于电动车辆和储能系统的充电技术。
它的主要目的是确保电池组中每个单体电池的电荷状态保持一致，从而延长电池的寿命和提高整个电池组的性能。
在传统的充电方式中，由于电池的内部电阻和化学特性的差异，不同单体电池的充电速度会有所不同，导致电池组中的电压和容量出现不均衡。
这样的不平衡状态会加速电池的老化，降低电池组的使用寿命，甚至导致电池组的故障。
为了解决这一问题，电池组平衡充接法应运而生。
它通过监测每个单体电池的电压和温度，然后根据这些数据来控制充电电流，使得每个单体电池都能够按照其需要进行充电，从而达到电池组内部的平衡状态。
这种充电方式可以有效地延长电池的寿命，提高电池组的能量利用率，减少能量损耗，提高整个系统的稳定性和可靠性。
电池组平衡充接法的实现需要使用专门的电池管理系统（BMS）来实时监测和控制电池组的充电过程。
BMS可以根据每个单体电池的状
态来调节充电电流和电压，确保每个单体电池都能够得到适当的充电，从而达到电池组的平衡状态。
此外，BMS还可以监测电池组的温度、压力等参数，保证电池组的安全运行。
总的来说，电池组平衡充接法是一种重要的电池管理技术，它可以有效地提高电池组的性能和稳定性，延长电池的使用寿命，降低电池组的维护成本，推动电动车辆和储能系统的发展和应用。
随着电池技术的不断进步和电动化趋势的加速，电池组平衡充接法将会变得越来越重要，成为未来电池管理的主流技术。
动力电池被动均衡充电母线控制法
动力电池被动均衡充电母线控制法1. 引言随着电动车的普及和电动工具的广泛应用，动力电池作为其关键组成部分之一，其性能、寿命和安全性要求越来越高。
在充放电过程中，由于电池单体之间的电化学特性差异，不可避免地出现电池之间的失配现象，导致电池容量差异日益增大。
为了保证电池组的性能和寿命，需要对电池组中的每个单体进行均衡充电，以完成电池容量的补偿。
本文将介绍动力电池被动均衡充电母线控制法，该方法可以有效地实现电池组的均衡充电，提高电池组的性能和寿命。
2. 动力电池被动均衡充电原理动力电池被动均衡充电是指在电池组的充电过程中，通过将多余的电能从电池单体转移到电池单体之间容量不足的单体，以实现电池组的均衡充电。
被动均衡充电不需要外部能源和控制器的干预，完全依靠电池单体本身的特性进行调节，因此具有简单、可靠和经济的特点。
被动均衡充电的核心是通过控制电池单体之间的充电电流来实现能量的传递。
具体来说，当电池单体之间存在容量差异时，容量较大的电池单体将会先充满，而容量较小的电池单体仍然处于充电状态。
此时，通过将多余的电能从容量较大的电池单体分流至容量较小的电池单体，实现电池组的均衡充电。
这一过程可以被视为一个被动的自主调节过程，最终实现电池组充电状态的均衡。
3. 动力电池被动均衡充电母线控制法的实现3.1 电池组架构动力电池组通常由多个电池单体串联而成，构成一个电池组。
为了实现被动均衡充电，需要在电池组中添加母线控制电路。
3.2 母线控制电路母线控制电路是被动均衡充电的关键部分，它具有以下功能：•监测电池单体的电压和容量差异；•根据电池单体的差异调节充电电流；•控制电池单体之间的电流分配。
母线控制电路一般由电压采样电路、控制逻辑电路和驱动电路组成。
电压采样电路用于实时监测电池单体的电压，控制逻辑电路根据电压差异调节充电电流，驱动电路用于控制电池单体之间的电流分配。
3.3 充电过程被动均衡充电的过程如下：1.开始充电，电池组中的电池单体逐渐充满；2.母线控制电路实时监测电池单体的电压，并计算电池单体之间的容量差异；3.当检测到电压差异时，母线控制电路根据差异调节电池单体的充电电流，通过控制电池单体之间的电流分配，将多余的电能从容量较大的电池单体转移到容量较小的电池单体；4.充电过程中不断重复步骤3，直到电池组中的所有电池单体达到充满状态。
充电模式下动力电池组分布式主动均衡控制方法
充电模式下动力电池组分布式主动均衡控制方法随着电动车技术的不断发展，动力电池组成为电动车的重要组成部分。
而动力电池组的均衡控制是影响电池寿命和性能的重要因素。
在充电模式下，动力电池组分布式主动均衡控制方法是一种有效的控制方法，可以保证电池组在充电过程中达到良好的均衡状态，延长电池的使用寿命，提高电池性能。
一、分布式主动均衡控制方法概述分布式主动均衡控制方法是指通过在电池组中设计均衡电路，并通过控制器实现对电池单体进行均衡调节，从而达到整个电池组的均衡控制。
这种方法具有分布式、主动性和实时性的特点，可以在电池组内快速有效地进行均衡控制，充分利用电池容量，延长电池寿命，提高电池性能。
1. 均衡电路设计：均衡电路是分布式主动均衡控制方法的关键部分之一。
均衡电路可以通过电容、电阻、晶闸管等元件实现对电池单体的均衡调节，保证电池单体在充电过程中的电压处于一个相对稳定的状态。
2. 控制器设计：控制器是分布式主动均衡控制系统的核心部件。
控制器可以通过对电池单体的实时监测，根据均衡电路的控制策略，及时地对电池单体进行均衡调整，保证整个电池组的均衡状态。
3. 通信技术：分布式主动均衡控制方法需要对电池组内部的各个电池单体进行实时的信息交换和控制，因此需要采用高速可靠的通信技术，如CAN总线、RS485等，实现电池单体的实时监测和控制。
随着电动车技术的不断发展和对电池性能要求的提高，分布式主动均衡控制方法将会不断地得到改进和完善。
未来，分布式主动均衡控制方法可能会向着更加智能化、自适应化的方向发展，可以根据电池组的实际使用情况进行自动调节，更好地保证电池组的性能和安全。
总结：分布式主动均衡控制方法是一种有效的电池均衡控制方法，特别适用于充电模式下的电池组均衡控制。
通过均衡电路、控制器和通信技术的结合，可以实现对电池组分布式、主动的均衡调节，保证电池组的长久稳定运行。
未来，随着技术的不断发展，分布式主动均衡控制方法将会得到更广泛的应用，为电动车和储能系统的发展提供更好的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电池均衡充电的方法
1.在电池组的各单体电池上附加一个并联均衡电路，以达到分流的作用。
在这种模式下，当某个电池首先达到满充时，均衡装置能阻止其过充并将多余的能量转化成热能，继续对未充满的电池充电。
该方法简单，但会带来能量的损耗，不适合快充系统。
2.在充电前对每个单体逐一通过同一负载放电至同一水平，然后再进行恒流充电，以此保证各个单体之间较为准确的均衡状态。
但对蓄电池组，由于个体间的物理差异，各单体深度放电后难以达到完全一致的理想效果。
即使放电后达到同一效果，在充电过程中也会出现新的不均衡现象。
3.定时、定序、单独对蓄电池组中的单体蓄电池进行检测及均匀充电。
在对蓄电池组进行充电时，能保证蓄电池组中的每一个蓄电池不会发生过充电或过放电的情况，因而就保证了蓄电池组中的每个蓄电池均处于正常的工作状态。
4.运用分时原理，通过开关组件的控制和切换，使额外的电流流入电压相对较低的电池中以达到均衡充电的目的。
该方法效率比较高，但控制比较复杂。
5.以各电池的电压参数为均衡对象，使各电池的电压恢复一致。
均衡充电时，电容通过控制开关交替地与相邻的两个电池连接，接受高电压电池的充电，再向低电压电池放电，直到两电池的电压趋于一致。
该种均衡方法较好的解决了电池组电压不平衡的问题，但该方法主要用在电池数量较少的场合。
6.整个系统由单片机控制，单体电池都有独立的一套模块。
模块根据设定程序，对各单体电池分别进行充电管理，充电完成后自动断开。
