TB10424标准铁路混凝土标准要求资料

TB10424-2010 铁路混凝土工程施工质量验收标准主控项目钢筋进场按每批检查直径、每延米重量抽取试件做屈服、抗拉、伸长率、冷弯，应符合GB1499 （钢筋混凝土用钢）检查数量：同牌号、同炉罐号、同规格每60t 为一批，不足60t 也按一批计。

施工单位每批抽检一次，监理单位按施工单位10%见证检验至少一次。

检验方法: 施工单位全部检查质量证明文件，监理单位全部检查质量证明文件、试验报告并进行见证检验。

钢筋保护层垫块：垫块强度和耐久性应不低于结构本体砼的标准。

检验方法：垫块制作单位每半年提供一次第三方检测报告，施工和监理单位检查质量证明文件和检测报告。

钢筋机械连接用套筒及锁母的材料、品种、规格必须符合设计要求，设计无要求应符合型式试验确定采用的套筒技术要求。

外观质量和尺寸检查符合《铁路混凝土工程钢筋机械连接技术暂行规定》。

套筒及锁母的材料、品种、规格施工、监理全部检查。

同批、同材料、同型式、同规格的每2000 个套筒或锁母为一批，施工检2%，且不少于20 个，监理按施工20%见证，且不少于4 个。

检验方法：观察和量规检查，全部检查质量证明文件，内螺纹尺寸及公差采用专用螺纹塞规检测。

钢筋连接：检验数量，钢筋接头外观质量施工、监理单位全部检查。

焊接接头的力学性能检验以同等级、同规格、同接头形式和同一焊工完成的每200 个为一批，不足200 也按一批计。

机械连接接头的力学性能检验以同一施工条件下同批材料、同等级、同规格、同型式的每500个为一批，不足500 也按一批计。

监理单位按施工抽检次数的20%见证试验，但至少一次。

检验方法：外观观察和尺量。

对焊接接头和机械连接接头做拉伸，闪光对焊增做冷弯。

监理单位检查报告并见证。

混凝土：当混凝土原材料和施工工艺等发生变化时，必须重新选定配合比。

当施工工艺和环境条件未发生明显变化、原材料的品质在合格的基础上发生波动时，可对混凝土外加剂用量、粗骨料分级比例。

砂率进行适当调整，调整后的混凝土的拌合物性能应与原配合比一致。

混凝土拌制前应测定砂石含水率确定施工配合比。

应对首盘砼的坍落度、含气量、泌水率、匀质性和拌合物温度等进行测试。

当工地昼夜平均气温连续3d低于+5 C或最低气温低于-3 C 时，应采取冬期施工措施。

混凝土在强度达到设计强度的40% 之前不得受冻；浸水冻融条件下的混凝土开始受冻时，其强度不得小于设计强度的75%。

除不溶物、可溶物可不做要求外，混凝土养护用水的性能应与拌合水一致。

水泥的性能注：1当骨料具有碱-硅酸反应活性时，水泥的碱含量不应超过0.60%。

C40及以上砼用水泥碱含量不宜超过0.60%。

2在氯盐环境条件下，砼宜采用低Cl-含量的水泥，不宜使用抗硫酸盐硅酸盐水泥。

3在硫酸盐化学侵蚀环境条件下，砼应采用低GA含量的水泥，且胶凝材料的抗蚀系数（56 d）不得小于0.80.（抗硫酸盐侵蚀性能快速试验方法是通过测定浸泡在硫酸钠溶液中的水泥或胶凝材料的胶砂试体的抗折强度及浸泡在洁净饮用水中同龄期试体的抗折强度，计算抗折系数，以比较水泥或胶凝材料抗硫酸盐侵蚀的性能。

水泥的检验要求粗骨料标准（碎石）级配：5〜31.5 mm（连续级配由5〜16 m和16〜31.5 m两种碎石组成）粗骨料的检验要求粗骨料的压碎指标值注：沉积岩（水成岩）包括石灰岩、砂岩等，变质岩包括片麻岩、石英岩等，深成的火成岩包括花岗岩、正长岩、闪长岩和橄榄岩等，火成岩包括玄武岩和辉绿岩等。

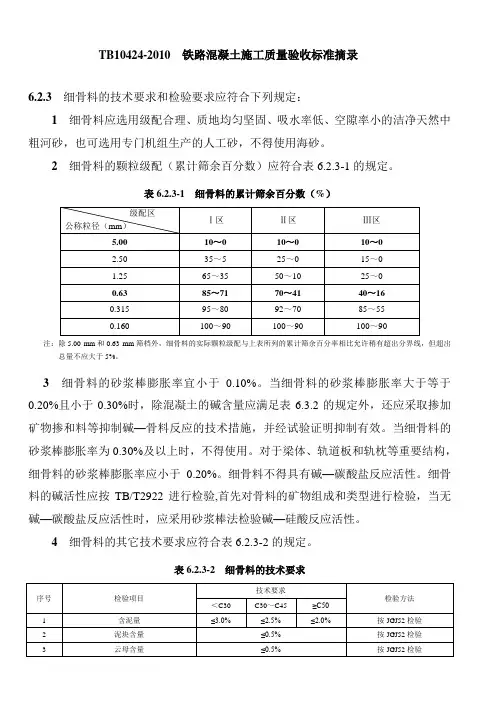

细骨料标准（河砂）2 当细骨料中含有颗粒状的硫酸盐或硫化物杂质时，应进行专门检验，确认能满足混凝土耐久性要求时，方能采用。

细骨料的检验要求细骨料的累计筛余百分数（沁注：除5.00 mm和0.63 mm筛档外，细骨料的实际颗粒级配与上表所列的累计筛余百分率相比允许稍有超出分界线，但超出总量不应大于5%。

粉煤灰的性能粉煤灰的检验要求硅灰的性能硅灰的检验要求聚羧酸系高性能减水剂的性能注：①检验减水率、含气量、泌水率比、抗压强度比、凝结时间之差、收缩率比时，混凝土坍落度宜为80伽土10伽①抽检试验用水泥宜为工程用水泥。

聚羧酸系减水剂的检验要求引气剂的性能引气剂的检验要求拌合用水的性能拌合用水的检验要求原材料每盘称量允许偏差高速铁路隧道工程施工质量验收标准TB10753-2010隧道开挖后，初期支护应及时施做并封闭成环，W、V、W 级围岩封闭位置距掌子面不得大于35m。

二衬距离掌子面距离：W级围岩不得大于90m, V、W围岩不得大于70m。

混凝土强度等级必须符合设计要求，标准养护试件的试验龄期为56d,①每拌制100m3的同一配合比混凝土取样不得少于一次；不足100m3时，取样不得少于一次。

② 每次取样至少留置一组。

③ 现浇混凝土的每一结构部位，取样不得少于一次。

④同条件养护抗压强度试件的取样、养护方式和留置数量不宜少于 5 组且不得少于2 组。

检验数量：施工单位按规定的取样与留置频率所需数量制作试件。

标准养护试件监理单位全部检查，同条件养护试件监理单位按施工检验次数的10%进行见证检验。

检验方法：施工单位进行混凝土抗压强度试验。

对标准条件养护试件监理单位检查试验报告，对同条件养护试件监理单位见证检验。

喷射混凝土：宜采用强制式搅拌机搅拌，搅拌时间应不小于 1.5min 。

纤维喷射混凝土搅拌时间应通过现场搅拌试验确定。

正常情况下应采用湿喷工艺，特殊地质条件下工艺方法应符合设计要求。

喷射回弹料严禁重复使用。

施工应分段分层作业。

分层时后一层喷射应在前一层砼终凝后进行，一次喷射的最大厚度：拱部10 cm,边墙15 cm。

砼终凝到下一循环爆破作业间隔不得小于3h. 所用的细骨料细度模数应大于2.5，含泥量应W 3%泥块含量应W 0.5%掺速凝剂净浆及硬化砂浆的性能要求C25喷射混凝土24h强度应不小于10 Mpa。

施工单位每级连续围岩进行一次工艺性试验。

贯入法或拔出法或无底试模检测。

监理单位见证检验。

喷射混凝土的强度必须符合设计要求，每循环在拱部和边墙各留一组检验试件。

施工单位进行试验监理单位检查试验报告。

喷射混凝土厚度的检查点数90%及以上应大于设计厚度。

养护时间不少于14d。

冬期施工时作业区的气温和混合料进入喷射机的温度均不应低于5C。

施工时测定砂石含水率，拌合物坍落度每班不少于1次。

锚杆的规格及物理性能指标锚杆的规格施工单位全检，锚杆的物理性能指标(公称直径、公称壁厚、公称质量)施工单位随机抽样3%佥验；监理单位按施工单位的10%进行平检或见证检验。

检查产品合格证、出厂检验报告、锚杆物理性能指标采用观察、称重、尺量检查。

锚杆的力学性能指标注：当采用新牌号钢种做锚杆体材料时，其力学性能指标不得低于表中的规定。

检查数量：施工单位按进场的批次，每批次随机抽样2套进行检验。

监理按施工10%见证检验。

砂浆的强度等级、配合比设计应符合设计要求。

每一作业段检查一次。

软弱围岩及不良地质隧道的二次衬砌应及时施作，二次衬砌距掌子面的距离W级围岩不得大于90m V、W级围岩不得大于70m二次衬砌在初期支护变形稳定前施工的，拆模时的混凝土强度应达到设计强度的100%在初期支护变形稳定后施工的，拆模强度应达到8Mpa拆模后及时保湿养护。

型钢屈服强度、抗拉强度和伸长率b. 厚度大于100伽的钢材，抗拉强度下限允许降低20N/伽2.宽带钢(包括剪切钢板)抗拉强度上限不作交货条件。

c. 厚度小于25 mm的Q235B级钢材，如供方能保证冲击吸收功值合格，经需方同意，可不做检验型钢弯心直径60t应按一批计。

施工单位每批抽检一次。

监理单位按施工单位抽检次数的10%见证取样检测，并至少进行一次。

检验方法：施工单位检查每批质量证明文件，并进行见证取样检测。

管棚钻孔允许偏差超前小导管施工允许偏差TB/3209-2008中空锚杆技术条件普通中空锚杆：由中空锚杆体、垫板、螺母、止浆塞、锚头等组成的锚杆。

组合中空锚杆：由中空锚杆体、钢筋、连接套、垫板、螺母、止浆塞、锚头、排气管等组成的锚杆。

普通中空锚杆产品规格组合中空锚杆产品规格中空锚杆体 的公称（直径、壁厚、截面积、质量）及允许偏差注：根据用户要求，需要提供公称直径38 mm 、51 mm的其他普通中空锚杆规格时，中空锚杆体的结构、材料、交货状态、力学性能等应符合4.1.2〜4.1.6规定中空锚杆体 的屈服力、最大力和断后伸长率 A中空锚杆体 实测最大力与实测屈服力之比不应小于 1.25中空锚杆体 实测屈服力与标准规定的屈服力最小值之比不 应大于1.30 中空锚杆体 最薄弱处最大承载能力的实测值不应小于上表 规定的中空锚杆体最大力最小值。

试样如下夹持段I 》2d I 连接套长度l> 2d I 夹持段组合中空锚杆适用于拱部或锚孔向上倾斜的部位；用于向下倾斜的部位时，锚孔俯角不应大于30 °;锚杆注浆时，砂浆经中空锚杆体的中空内孔从连接套上的出浆口进入锚孔，锚孔内的砂浆由外向里充盈，锚孔内的空气从排气管排出，注浆完成后，应立即安装堵头；组合锚杆体应有居中措施。

组合锚杆体的公称（直径、壁厚、截面积、质量）及允许偏差组合锚杆体的屈服力、最大力和断后伸长率锚杆体的标准长度及允许偏差（a）中空锚杆体力学性能、钢筋力学性能、中空锚杆体承载能力和组合锚杆体承载能力每批各抽检2套；对质量有怀疑时，可增加抽检数量（b）外形尺寸、锚杆体长度、表面质量、质量按2%比例抽查＜每批不应超过1000套施工缝防水橡胶止水带物理力学性能注：i2 B型适用于变形缝用止水带；s型适用于施工缝用止水带；R型指橡胶止水带。

塑料止水带物理力学性能制品型遇水膨胀橡胶止水条物理力学性能注：成品切片测试应达到表中性能指标的80%接头部位的拉伸强度不得低于表中性能指标的50%体积膨胀率是浸泡后的试样质量与浸泡前的试样质量的比率。

土工布主要技术性能防水板的规格尺寸及允许偏差防水板的物理力学性能检验数量：施工单位按进场批次每10000 m2检验一次，不足10000 m2也按一次计，监理单位按施工的10%见证检验。

检查厚度、密度、抗拉强度、断裂延伸率和土工复合材料单位面积的重量，监理见证防水板基层平整度符合两突出物之间的深长比沿隧D/L < 1/10 , 道长度每10m检查10处。

砼配合比设计（gonglu）表示方法：单位用量表示法—- 以每方混凝土中各材料的用量表示。

相对用量表示法—- 以水泥质量为1，其他材料针对水泥的相对用量，并按“水泥: 砂：石；水灰比”的顺序排列表示，如1：2.25 ：3.80 ；W/C=0.50设计要求：1，满足设计强度要求2，满足工作性要求3，满足耐久性要求4 ，满足经济性要求设计方法：1，配合比的设计指标2，砼初步配合比设计步骤3，试拌调整提出砼基准配合比4，检验强度、确定试验室配合比5，换算施工配合比设计指标：1，拌合物的工作性2，砼的配制强度3，砼的耐久性设计步骤：（1,计算初步配合比水泥：水：砂：石=m o：m wo：m so：m go2，提出基准配合比3，确定试验室配合比4，换算工地配合比）1, 计算砼配制强度fcu,o > fcu,k（设计强度MPa）+1.645 a（强度标准差MPa）2, 计算水灰比W/C=(Aa x fee) / (fcu,o + Aa X Ab x fee) fcu,o ：配制强度Aa, Ab 回归系数(查表) ，fce 水泥28天强度实测值3, 单位用水量m wo的确定，一般可查表获得，掺外加剂的砼M W,ad= m wo(1- B ad) M w,ad (外加剂砼单位用水量) [3 ad (外加剂的减水率)4, 计算单位水泥用量m co= m wo C/W5, 砂率3 s的确定6, 计算m so, m go的用量可通过质量法和体积法两种手段计算获得1) 质量法m co + m wo+ m io+ m go= p cp3 s= (m so/ m so＋m go) x 100p cp为砼拌合物假定表观密度在2300〜2450之间2) 体积法该方法认为砼拌合物的总体积等于砼中材料的绝对体积之和。
