欧姆定律：电功率问题
欧姆定律-电功率综合测试题及答案
甲 乙欧姆定律、电功率测试题1指针不动，电压表有示数，那么有可能是A 、电流表已被烧坏，致使电路不通B 、电流表完好，但未与导线接牢C 、灯L 的灯座接线处短路D 、电流表接线处碰线（电流表被短路）2、小明在研究并联电路的特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ， 则下列分析正确的是A 、干路电流为3AB 、L 1的电阻小于L 2的电阻C 、L 1两端的电压小于L 2两端的电压D 、并联电路中各支路电流一定不同3、将分别标有“6V ，3W” “4V ，2W”的甲、乙两灯串联后接到10V 的电源上，则A 、只有甲灯正常发光B 、只有乙灯正常发光C 、甲、乙两灯都不能正常发光D 、甲乙两灯都能正常发光4、如图所示的电路，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是A 、电流表示数变大，电压表示数变小B 、电流表示数变大，电压表示数变大C 、电流表示数变小，电压表示数变大D 、电流表示数变小，电压表示数变小5、甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是A 、甲灯的实际功率一定是100WB 、将乙灯接入110V 电路中，它的实际功率为12.5WC 、两灯均正常发光时，甲灯消耗的电能较多D 、两灯均正常发光时，甲灯灯丝电阻较小6、如图所示的电路，电源电压保持不变。
闭合开关S 后，电路正常工作。
过了一会儿，电流表的示数变大，且电压表与电流示数的比值不变，则下列判断中正确的是A 、电阻R 断路，灯L 变暗B 、电阻R 短路，灯L 变亮C 、灯L 断路，电压表的示数变小D 、灯L 短路，电压表的示数变大7、为了使电炉丝消耗的电功率减小到原来的一半，应A 、电压不变，电阻增加一倍B 、电压不变，电阻减少一半C 、电阻不变，使电压增加一倍D 、电阻不变，电压减少一半8、电炉工作时，电热丝发红，而连接电炉丝和电源的导线几乎不热，主要原因是A 、 导线电阻远小于电热丝电阻B 、导线电阻远大于电热丝电阻C 、通过导线的电流比电热丝的小D 、通过导线的电流比电热丝的大。
欧姆定律电功率
国际单位制中的单位是瓦特（W）， 常用的单位还有千瓦（kW）、毫 瓦（mW）。
电功率的计算
公式
电功率的计算公式是P=UI，其中 U表示电压，I表示电流。
推导公式
根据欧姆定律（I=U/R），可以推 导出P=U^2/R或P=I^2R，这些公 式常用于计算纯电阻电路中的电功 率。
计算实例
如果一个灯泡的额定电压是220V， 额定电流是0.5A，那么它的额定功 率就是110W。
欧姆定律在电功率计算中的应用
通过测量电路中的电压和电流，利用欧姆定律计算出电路中的电阻值，进而求出电路中的 电功率。这对于分析电路的工作状态、评估能源消耗以及优化能源利用等方面具有重要意 义。
04
欧姆定律与电功率的实际应用
电路设计中的欧姆定律
欧姆定律在电路设计中具有重要应用，它可以帮助工程师确定电路中电压、电流和 电阻之间的关系。
THANKS
感谢观看
欧姆定律在电功率计算中的应用
欧姆定律
欧姆定律是电路的基本定律之一，表示电路中电压、电流和电阻之间的关系。具体来说， 在直流电路中，任意两点间的电压等于该两点间各电阻上电压降的代数和。
电功率计算
利用欧姆定律，可以计算电路中的电功率。将电压和电流代入电功率的公式 P = UI 中， 即可求出电路中的电功率。
电功率与电流、电压和电阻的关系
电功率
电功率是表示单位时间内转换、使用或耗散的电能，等于电压与 电流的乘积。电功率的大小与电流和电压的大小有关。
电流与电功率的关系
电流越大，电功率越大。在电路中，电功率的大小决定了用电器的 工作效率和能量消耗。
电压与电功率的关系
电压越大，电功率越大。在电路中，电功率的大小决定了用电器的 工作状态和性能。
电学中欧姆定律电功率计算几个典型例题解析
电学中欧姆定律电功率计算几个典型例题解析【例题1】电路图如图甲所示，R为定值电阻，电源电压恒定，改变滑动变阻器滑片P的位置，电路的总功率和电阻R的功率随电流的变化关系如图乙所示，图线1为电路的总功率与电流的关系图线，图线2为电阻R的功率与电流的关系图线．（1）求电源电压U为多少？（2）当电路电流I=0.5A时，此时滑动变阻器的滑片P处于哪端？（选填“a端”或“b端”），求定值电阻R的阻值为多少？（3）当滑动变阻器功率为1/3W时，求滑动变阻器接入电路的阻值为多少？【解析】（1）根据图1可知，当电路中的电流为0.5A时，电路中的总功率为1.5W；由P=UI可知，电源电压：U===3V；（2）根据图象可知，电路中最大电流为0.5A，因此滑动变阻器接入电路的阻值为零，即滑片P在a端；由I=可知，定值电阻：R===6Ω；（3）由I=和P=I2R可得，W=（）2R P即W=（）2R P化简可得：（R P﹣12）（R P﹣3）=0；即滑动变阻器接入电路的阻值为12Ω或3Ω．【答案】（1）求电源电压U为3V；（2）档电路电流I=0.5A时，此时滑动变阻器的滑片P处于a端，定值电阻R的阻值为6Ω；（3）当滑动变阻器功率为1/3W时，滑动变阻器接入电路的阻值为12Ω或3Ω．【点评】本题考查欧姆定律及功率公式的应用，能从图象中判断电路中的最大电流以及最大功率是本题的突破口，灵活选用公式计算是关键．【例题2】如图是“测量小灯泡额定功率”的实验，其中灯泡的额定电压为3.8V，电源电压未知，请你将实验过程补充完整．（1）如图甲是实验电路，请你用笔画线代替导线将电路补充完整，并使滑动变阻器连入电路的阻值最大（导线不允许交叉）．（2）实验过程中的某时刻，电压表的示数如图乙所示，为了测量灯泡的额定功率，应将滑动变阻器的滑片向左（选填“左”或“右”）端滑动．灯泡正常发光时电流表的示数如图丙为0.3A，则灯泡的额定功率为 1.14W．（3）为了考察同学们的能力，老师拿来了一个已知额定电流为0.2A，但额定电压未知的小灯泡，一个已知阻值为R的电阻和两个开关S1、S2，利用上面的部分器材为同学们设计了如图丁所示的电路来测量小灯泡的额定功率，请你将下列实验步骤补充完整；①闭合开关S、S1（填开关S、S1、S2的通断情况），调节滑动变阻器的滑片使电压表的示数为0.2R；②闭合开关S、S2，断开S1，保持滑动变阻器的滑片不动（选填“适当调节滑动变阻器的滑片”“保持滑动变阻器的滑片不动”），读出电压表的示数为U；③灯泡额定功率的表达式为：P=0.2A×（U﹣0.2R）．【解析】（1）灯泡额定电压为3.8V，电压表选0～15V量程，把滑动变阻器串联接入电路，电压表并联在灯泡两端，实物电路图如图所示：（2）电压表量程为0～15V，由图乙所示电压表可知，其分度值为0.5V，所示为2.5V，小于灯泡额定电压3.8V，为了测量灯泡的额定功率，应将滑动变阻器的滑片向左端滑动．由图丙所示电流表可知，其量程为0～0.6A，分度值为0.02A，所示为：0.3A，灯泡的额定功率为P=UI=3.8V×0.3A=1.14W．（3）①闭合开关S、S1，调节滑动变阻器的滑片使电压表的示数为0.2R；②闭合开关S、S2，断开S1，保持滑动变阻器的滑片不动，读出电压表的示数为U；③灯泡额定功率的表达式为：P=0.2A×（U﹣0.2R）．【答案】（1）电路图如图所示；（2）左；0.3；1.14；（3）①闭合开关S、S1；0.2R；②保持滑动变阻器的滑片不动；③0.2A×（U﹣0.2R）．【点评】本题考查了连接实物电路图、滑动变阻器调节、电表读数、求灯泡额定功率、完善实验步骤等问题，对电表读数时，要先确定其量程与分度值，然后再读数，读数时视线要与电表刻度线垂直．【例题3】如图为“探究产生感应电流的条件”的实验装置，让导体ab在磁场中水平方向左右（选填“水平方向左右”或“竖直方向上下”）运动从而产生感应电流；在这种现象中，机械能转化为电能；根据这种现象人们发明了发电机．【解析】（1）导体只有做切割磁感线运动时才会产生感应电流，因此应该水平方向左右运动；（2）在电磁感应现象中，机械能转化成电能，发电机就是根据这个原理制成的．【答案】水平方向左右；机械；电；发电机。
欧姆定律与电功率
欧姆定律与电功率欧姆定律和电功率是电学中最基本的概念之一，它们与电路中电流、电压和电阻的关系密切相关。
本文将对欧姆定律和电功率进行详细阐述，以帮助读者更好地理解电路中的电学原理。
一、欧姆定律欧姆定律是指在恒定温度下，电流通过一段导体的大小与导体两端的电压成正比，与导体的电阻成反比。
欧姆定律的数学表达式为V=IR，其中V表示电压，I表示电流，R表示电阻。
欧姆定律的实质是电流是由电压驱动的，导体的电阻会引起电流的阻碍，而电压越大，电流越大；电阻越大，电流越小。
欧姆定律的应用非常广泛，无论是家庭电路、工业电路还是通信电路，都离不开欧姆定律的支持。
二、电功率电功率是指单位时间内消耗或产生的电能大小，通常用符号P表示，单位为瓦特（W）。
根据电功率的定义，可以得出功率的计算公式为P=IV，其中P表示电功率，I表示电流，V表示电压。
电功率可以用来衡量电器的能量转换效率，例如，一个电灯的功率为60瓦，表示它每秒钟消耗60焦耳的电能。
在实际电路中，电功率的计算可以帮助我们确定电器的使用安全性以及优化电路的设计。
三、欧姆定律与电功率的关系欧姆定律和电功率的关系非常密切，通过欧姆定律和电功率的结合，我们可以更好地理解电路中电流、电压和电阻之间的相互关系。
根据欧姆定律的公式V=IR，我们可以推导出电流的表达式I=V/R。
将电流的表达式代入电功率的公式P=IV中，可以得到P=V/V/R，即P=V²/R。
这个公式告诉我们，当电阻不变时，电压越大，电功率越大；当电压不变时，电阻越大，电功率越小。
根据这个公式，我们可以得出一些结论。
首先，如果电路中的电压过高，会导致电流过大，进而造成电阻发热或元件过载；其次，如果电路中的电阻过大，会造成电压下降，进而影响电器正常工作。
因此，合理控制电压和电阻的大小对于电路稳定运行至关重要。
四、实际应用举例为了更好地理解欧姆定律和电功率的应用，下面以常见的电路应用举例说明。
1. 家庭电路中的应用：在家庭电路中，我们常常使用电灯泡。

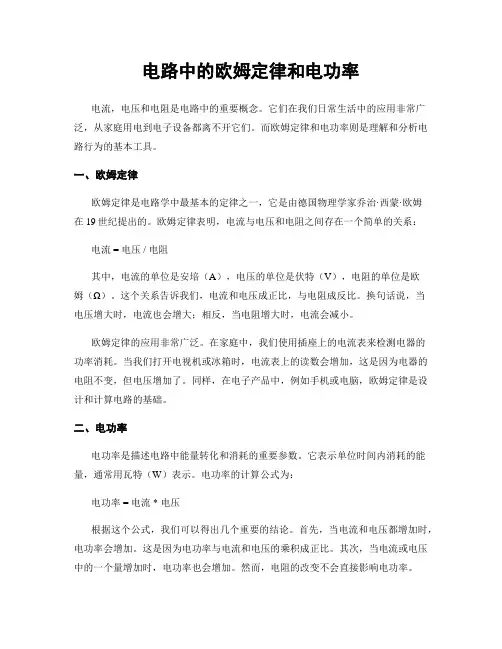

电路中的欧姆定律和电功率
电路中的欧姆定律和电功率电流，电压和电阻是电路中的重要概念。
它们在我们日常生活中的应用非常广泛，从家庭用电到电子设备都离不开它们。
而欧姆定律和电功率则是理解和分析电路行为的基本工具。
一、欧姆定律欧姆定律是电路学中最基本的定律之一，它是由德国物理学家乔治·西蒙·欧姆在19世纪提出的。
欧姆定律表明，电流与电压和电阻之间存在一个简单的关系：电流 = 电压 / 电阻其中，电流的单位是安培（A），电压的单位是伏特（V），电阻的单位是欧姆（Ω）。
这个关系告诉我们，电流和电压成正比，与电阻成反比。
换句话说，当电压增大时，电流也会增大；相反，当电阻增大时，电流会减小。
欧姆定律的应用非常广泛。
在家庭中，我们使用插座上的电流表来检测电器的功率消耗。
当我们打开电视机或冰箱时，电流表上的读数会增加，这是因为电器的电阻不变，但电压增加了。
同样，在电子产品中，例如手机或电脑，欧姆定律是设计和计算电路的基础。
二、电功率电功率是描述电路中能量转化和消耗的重要参数。
它表示单位时间内消耗的能量，通常用瓦特（W）表示。
电功率的计算公式为：电功率 = 电流 * 电压根据这个公式，我们可以得出几个重要的结论。
首先，当电流和电压都增加时，电功率会增加。
这是因为电功率与电流和电压的乘积成正比。
其次，当电流或电压中的一个量增加时，电功率也会增加。
然而，电阻的改变不会直接影响电功率。
电功率在工程和科学中有广泛的应用。
例如，在电网中，电厂通过发电机产生电能，然后通过输电线路传输到用户。
在这个过程中，电功率的计算和控制非常重要，以确保电力供应的稳定性和效率。
此外，在家庭中，我们通常会通过计量表来监控电功率的使用，以便合理制定用电计划。
三、电路中的欧姆定律和电功率的关系欧姆定律和电功率之间存在密切的关系。
根据欧姆定律，我们可以把电流表示为电压与电阻的比值。
将这个表达式代入电功率的计算公式中，我们可以得到电功率的另一个表达式：电功率 = 电压² / 电阻这个公式告诉我们，电功率与电压的平方成正比，与电阻成反比。
欧姆定律--电功率难题
欧姆定律补充题1.（2010·四川省成都市，B卷第5题）在图l8所示的电路中，闭合开关s，让开关S1和S2 断开，调节滑动变阻器的滑片P使其位于变阻器的最左端口处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。
已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是A．若保持s1和s2断开，让P缓慢向右滑动，灯泡L有可能被烧毁B．若保持P在a处不动，s1仍断开，闭合s2后，A表和V表示数均不变C．若保持P在a处不动，s1仍断开，闭合S2后，A表和V表示数将变大D．若保挣S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数2．（2010年上海，7题）如图3所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（）A、电流表A示数为零，电路R短路B、电流表A示数为零，灯L断路C、电压表V2示数为零，电阻R短路D、电压表V2示数为零，灯L断路3．（2010安徽蚌埠二中，17题）如图所示，AB两点间的总电压为20伏，五个电阻电阻值均为4欧姆，则安培表的示数为_____；伏特表的示数为______。
4．（2010年安徽，23题）实际的电源都有一定的电阻，如干电池，我们需要用它的电压U 和电阻ｒ两个物理量来描述它。
实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图甲所示：在图乙中R1=14Ω,R2=9Ω。
当只闭合S1时，电流表读数I1=0.2A；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。
求电源的电压U 和电阻ｒ。
5．太阳能动力车是利用太阳能电池将接收到的太阳能转化为电能，再利用电动机驱动的一种新型机动车。
有一种太阳能实验车，它上面的太阳能接收板的有效面积S＝8m2，天气晴朗且接收板正对着太阳时，每平方米面积上能接收到太阳辐射的功率为P0＝1kw，太阳能电池产生的电压为U＝120V，可供电动机正常工作的电流为I＝10A。
电学欧姆定律电功率
欧姆定律一、电路变化题1．如图所示的电路中，电源电压保持不变。
闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是( )A .电流表示数变大，电压表示数变小B .电流表示数变大，电压表示数变大C .电流表示数变小，电压表示数变大D .电流表示数变小，电压表示数变小2．如图所示，闭合开关S ，灯L 发光，把滑动变阻器的滑片P 向a 端移动，灯L 的亮度与电流表示数的变化情况是( )A.灯L 变亮，电流表示数变大B.灯L 变暗，电流表示数变小C.灯L 变亮，电流表示数变小D.灯L 变暗，电流表示数不变3．在如图所示的电路中，滑动变阻器的滑片P 向右移动时（ ）A ．电流表的示数变大，电压表的示数变大B ．电流表的示数变小，电压表的示数变小C ．电流表的示数变大，电压表的示数变小D ．电流表的示数不变，电压表的示数变大4．)如图所示电路，电源电压不变，当开关S 闭合，变阻器滑片P 向b 端滑动时 ( )A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变5．如图8所示的电路，当开关由断开变为合上时，各表的示数变化为（ ）A ．两表的示数都变小B ．电流表的示数变大，电压表的示数不变C ．电流表的示数变大，电压表的示数变小D ．两表的示数都变大6．当开关由断开变为合上时，各表的示数变化为一、基本题：1、一小灯泡标有“2.5V 6Ω”若要把它接到10V 电路中正常工作，应怎样接一个多大阻值的电阻？若把它接入2A 电路中，应怎样连接一个阻值多大的电阻？2．如图20所示电路中，R 1=10Ω． 当开关S 闭合时，电流表示数为0.2A ，电压表示数为4V ． 求：（1）电源电压；（2）R 2的阻值．3. 在图21电路中，电阻R 1的阻值为10Ω．闭合电键S ，电流表A l 的示数为0.3A ，电流表A 的示数为0.5A ．求：(1)通过电阻R 2的电流．(2)电源电压．(3)电阻R 2的阻值．图21R 1R 2 图20 S图85．如图15所示电路中，R 1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A ，请计算：（1）电阻R 2的阻值；（2）电源电压；6．如图所示电路中，R 1＝20Ω，开关闭合前，电流表示数为0.3A ， 开关闭合后电流表示数为0.5A 请计算： （1）电阻R 2的阻值；（2）电源电压；实际应用：1．如图9所示，表示一种自动测定油箱内油面高度的装置。
有关欧姆定律电功率计算
课前热身
解：由P
U2 R
得：R
U2 P
(220V)2 550w
88
又：P'
I
2R
(
U R1
R
)2
R
得：55w
(
220V R1 88
)2
88
R1 190
课前热身
2.如图电路，已
知滑动变阻器的最
6V
大阻值为18Ω，电 1A 源电压恒为6V，灯
泡上有6V 3W的字样.
IL=P? /U=3W/6V=0.5A
则R2
U I
8 0.8
Ω
10Ω
(2)当滑片P移至b端，闭合S1、S2 时，R2短路，R1与R3并联，且R3= 20Ω，其等效电路如右图所示
I3=8 / 20 A=0.4 A I1=2A-0.4 A=1.6 A R1=U / I1=8 / 1.6Ω=5Ω
典型例题解析
【例2】如图所示，电源电压U=4.5V且
12Ω
(1)闭合S1、S2滑片P 滑到b端时，电流表 示数为1A，求电阻R 18Ω 的值.【答案】
6V 1A-0.5A=0.5A
=U/IR=12Ω
(1)12 Ω
课前热身
6V
2.如图，已知滑动变 阻器最大阻值18Ω， 电源电压恒为6V，灯 泡上有6V 3W的字样
法二： UR:UP=R:RP=2:3 UR+UP=6V UR=2.4V PR=U2/R=0.48w
课前热身
1.饮水机是一种常见的家用电器，其工作电路 可简化为如图所示的电路，其中S是一个温控开 关，当开关S接a时，饮水机正常工作，将水迅 速加热；当水达到一定温度时，开关S自动换到 b，饮水机处于保温状态， 若饮水机正常工作时发 热板的电功率为550W， 而保温时的发热板的功 率是正常工作时发热板 功率的0.1倍，求电阻R1 的阻值. 【答案】190Ω
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律：电功率问题
1. 简介
欧姆定律是电学中的一个基本定律，它描述了电流、电压和电阻之间的关系。
在电路中，根据欧姆定律可以计算电功率。
2. 欧姆定律的表达式
根据欧姆定律，电流$I$通过电阻$R$的大小与通过该电阻的电压$V$成正比。
欧姆定律的数学表达式为：
V = I * R
其中，$V$表示电压，$I$表示电流，$R$表示电阻。
3. 电功率的计算
电功率是指单位时间内的能量转化速率。
在电路中，电功率可以根据电流和电压的关系来计算。
根据欧姆定律，电压$V$和电流$I$的关系为$V = I * R$。
我们可以将电流表示为$I = V / R$，然后将其代入功率的计算公式。
电功率的数学表达式为：
P = V * I = (V / R) * V = V^2 / R
其中，$P$表示电功率，$V$表示电压，$R$表示电阻。
4. 例子
假设有一个电路，电压为12V，电阻为4Ω。
我们可以利用欧姆定律和电功率的计算公式来计算电功率。
首先根据欧姆定律，可以计算出电流：
I = V / R = 12V / 4Ω = 3A
然后根据电功率的计算公式，可以计算出电功率：
P = V^2 / R = (12V)^2 / 4Ω = 144W
所以，该电路的电功率为144W。
5. 结论
欧姆定律是电学中的重要定律，可以用于计算电流、电压和电阻之间的关系。
根据欧姆定律可以推导出电功率的计算公式，用来
计算电路中的能量转化速率。
在实际应用中，欧姆定律和电功率的计算公式常常被使用，帮助我们理解和计算电路中的各种问题。
