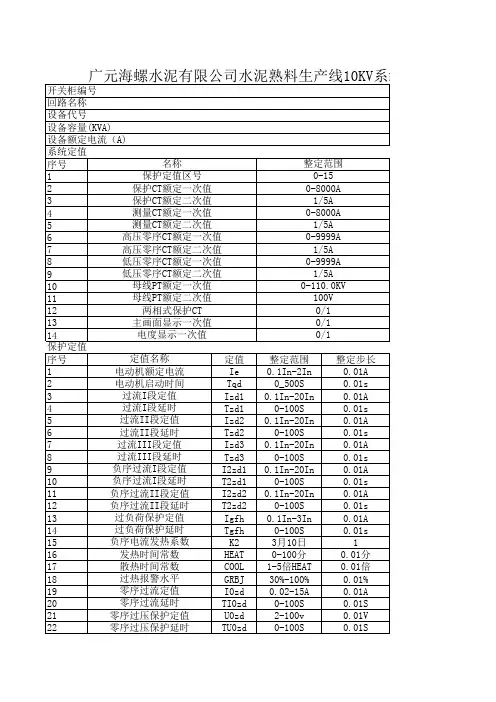

低电压保护定值 低电压保护延时 过电压保护定值 过电压保护延时 非电量1保护跳闸延时 非电量2保护跳闸延时 非电量3保护跳闸延时 非电量4保护跳闸延时 非电量5保护跳闸延时 最小启动间隔时间 低压启动闭锁定值 过流闭锁定值 tE时间定值 跳闸出口1 跳闸出口2 跳闸出口3 跳闸出口4 跳闸出口5 禁止再启动出口
整定范围 0-15 0-8000A 1/5A 0-8000A 1/5A 0-9999A 1/5A 0-9999A 1/5A 0-110.0KV 100V 0/1 0/1 0/1 整定范围 0.1In-2In 0_500S 0.1In-20In 0-100S 0.1In-20In 0-100S 0.1In-20In 0-100S 0.1In-20In 0-100S 0.1In-20In 0-100S 0.1In-3In 0-100S 3月10日 0-100分 1-5倍HEAT 30%-100% 0.02-15A 0-100S 2-100v 0-100S 整定步长 0.01A 0.01s 0.01A 0.01s 0.01A 0.01s 0.01A 0.01s 0.01A 0.01s 0.01A 0.01s 0.01A 0.01s 1 0.01分 0.01倍 0.01% 0.01A 0.01S 0.01V 0.01S
10KV系统电动机继电保护（RCS-9641CS)
煤磨主电机 煤磨风机 窑头排风机 窑尾排风机
1400 95
355 25
630 44
710 49
0 200 5 50 1 10 100 0 1 1
0 100 5 50 1 10 100 0 1 1
南瑞RCS-9613CS线路光纤纵差保护装置操作指(精)
南瑞 RCS-9613CS 线路光纤纵差保护装置操作指导书一:应用范围:RCS-9613CS 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路光纤纵差和电流保护及测控装置。
在大庆石化公司范围内 6kV 变电所进线普遍使用,化工区光差改造项目涉及 10个二级单位的 36个变电所 175套综保装置。
二、使用说明:2.1装置的正面面板布置图。
2.2指示灯说明“运行”灯为绿色,装置正常运行时点亮。
“报警”灯为黄色,当发生报警时点亮。
“跳闸”灯为红色,当保护跳闸时点亮,在信号复归后熄灭。
“合闸”灯为红色,当保护合闸时点亮,在信号复归后熄灭。
“跳位”灯为绿色,当开关在分位时点亮。
“合位”灯为红色,当开关在合位时点亮。
2.3键盘说明:“ △”光标上移一行或上翻一页““ ”光标左移动一格,或启动装置,启动打印“ ”光标右移一格,或启动装置,或启动打印“+” 修改 , 增加数值“-” 修改 , 减小数值“ 确定” 进入下一级菜单或确认当前修改 , 执行当前操作“ 取消” 返回上一级菜单或取消当前修改 , 取消当前操作“ 复位” 系统重新启动 , 正常运行时请勿随意触按2.4液晶显示说明2.4.1主画面液晶显示说明装置上电后,正常运行时液晶屏幕将显示主画面,格式如下:2.4.2保护动作时液晶显示说明本装置能存储 64次动作报告,当保护动作时,液晶屏幕自动显示最新一次保护动作报告, 当一次动作报告中有多个动作元件时, 所有动作元件将滚屏显示,格式如下:2.4.3运行异常时液晶显示说明本装置能存储 64次运行报告,保护装置运行中检测到系统运行异常则立即显示运行报告, 当一次运行报告中有多个异常信息时, 所小数点前三位为整组动作的序号,由装置启动到装置返回为一次整组动作。
小数点后两位为在一次整组中各动作(返回元件的排列次序,在跳闸报告显示中仅显示动作元件。
□□□·□□ □□ □□ □□ □□ □□ □□ □□□□ □□□ □□□·□□ A □□□□□□动作元件的动作时刻年、月、日时、分、秒、毫秒前三个方框为故障相显示 (ABC, 后五个方框为最大故障相电流(以过流保护动作为例保护动作元件系统频率显示装置当前运行的定值区号实时保护 CT 的 A 、 C 相电流平均值实时线电压平均值保护实时时钟,年、月、日、时、分、秒有“ . ”显示时,表示装置正在硬件对时重合闸充电标记, 实心时表示重合闸充电有异常信息将滚屏显示,格式如下:2.4.4自检出错时液晶显示说明本装置能存储 64次装置自检报告,保护装置运行中,硬件自检出错将立即显示自检报告, 当一次自检报告中有多个出错信息时, 所有自检信息将滚屏显示,格式如下:2.4.5命令菜单使用说明本装置不提供单独的复归键,在主画面按‘确认’键可实现复归功能。
RCS-9611A馈线保护测控装置技术使用说明书_图文(精)
RCS-9611A_BJ馈线保护装置技术使用说明书南瑞继保电气有限公司 2000年 8月RCS-9611A_BJ馈线保护测控装置1 基本配置及规格 :1.1基本配置RCS-9611A_BJ适用于 110KV 以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控,也可用作 110KV 接地系统中的电流电压保护及测控装置。
可在开关柜就地安装。
保护方面的主要功能有:1三段定时限过流保护,其中第三段可整定为反时限段; 2三段零序过流保护 /小电流接地选线; 3三相一次 /二次重合闸(检无压或不检 ; 4过负荷保护; 5﹚过流 /零序合闸后加速保护(前加速或后加速 ; 6低周减载保护; 7独立的操作回路及故障录波。
测控方面的主要功能有:1 7路遥信开入采集、装置遥信变位、事故遥信; 2正常断路器遥控分合、小电流接地探测遥控分合; 3 UA 、 UB 、 UC 、 U0、 UAB 、UBC 、 UCA 、 IA 、 IC 、 I0、 P 、 Q 、COS ф、 F 14个模拟量的遥测; 4开关事故分合次数统计及事件 SOE 等; 5 4路脉冲电度输入。
1.2 技术数据1.2.1 额定数据直流电源:220V , 110V 允许偏差 +15%, -20%交流电压:100/V , 100V交流电流:5A , 1A频率:50Hz1.2.2 功耗交流电压:< 0.5VA/相交流电流:< 1VA/相 (In =5A < 0.5VA/相 (In =1A直流:正常 < 15W跳闸 < 25W1.2.3主要技术指标①定时限过流:电流定值:0.1In ~20In时间定值:0~100S定值误差:< 5%②重合闸重合闸时间:0.1~9.9S定值误差:< 5%③低周减载低周定值:45Hz ~50Hz低压闭锁:10V ~90Vdf/dt闭锁:0.3Hz/s~10Hz/s定值误差:< 5%其中频率误差:< 0.01Hz④遥测量计量等级:电流 0.2级其他:0.5级⑤遥信分辨率:<2ms信号输入方式:无源接点装置原理2.1 硬件配置同 RCS-9611A ,逻辑框图见附图 RCS-9611A_BJ2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后, 由低通滤波器输入至模数变换器, CPU 经采样数字处理后,构成各种保护继电器,并计算各种遥测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于南瑞RCS-9641CS保护装置优越性及缺陷分析
摘要：我厂高压电机数量多，一旦发生故障影响面较大，因此高压电动机继电
保护的灵敏度和可靠性十分重要，近两年来，各主要装置相继安装了高压电动机
综合保护器，本文主要阐述RCS-9641CS高压电机综合保护器原理、特点及其在高压电机继电保护中应用的优越性和存在的问题。
关键词：高压电动机、综合保护器、热过载保护
一、南瑞RCS-9641CS保护装置的优越性
石化企业供电系统中高压电机数量多，起动频率高，运行周期长，一旦发生
故障影响面较大，因此切实提高高压电动机继电保护的灵敏度和可靠性十分重要。
正因为这样，我厂新区变电所各电机回路都安装了南瑞RCS-9641CS高压电动机综合保护装置，改变了传统用电流继电器保护、时间继电器、中间继电器、信号继
电器的模式，使高压电机继电保护综合化、智能化、灵敏度、可靠性也相应得到
提高。
传统继电保护的缺陷：
1、传统的高压电机继电保护形式，用电磁式电流继电器，时间继电器、中间继电器、信号继电器。
再由各个继电器接点串联起来以达到保护动作。
跳开断路器，主要缺陷是保护元件粗略，灵敏度差，其中有一个接点接触不好，就会导致
保护不动，以至越级跳闸，影响企业正常供电。
另一方面电磁式继电器用电磁原
理将故障电流转化为动作电流，其保护特性不能与电机的热曲线较好的配合，尤
其是发生不对称故障时，对负序电流反应不灵敏，往往使保护难以及时动作，成
为保护盲区。
2、元件结构笨重，精度低，电磁式继电器采用机械式、有接点的检测机构、元件多且复杂，不仅损耗大，且故障率高，常发生误动和拒动。
3、继电保护的校验整定接线复杂、校验维护工作量大，传统的继电保护控制元件都有是单件式分散组合，致使盘面增大，接线复杂导致查线困难，校验工作
量大。
RCS-9641CS高压电机综合保护器是一种集中保护、测量、监控、通信、自诊
断等功能一体的综合性智能型微机保护，它有较强的数据处理能力，通过完善的
保护原理，较好地实现了各保护功能之间的配合，有体积小，用软件代替硬件，
故障智能自诊断等优点，可就地安装在开关柜上，并能通过通信电缆或光纤与外
界相连。
组态完成监控网络系统，实现装置描述的远方实时查看，系统定值的远
方查看，保护定值和区号的远方查看、修改功能，软压板状态的远方查看、投退、遥控功能，装置保护开入状态的远方查看，装置运行状态（包括保护动作元件的
状态、运行告警和装置自检信息）的远方查看，远方对装置信号复归，故障录波
上送功能。
同时具备遥调、遥测的自动化和智能化的供电系统，它由以CPU为主
的各种模块、液晶指示器以及屏上操作按钮等组成，在综合保护器上，所有的测
试与整定值都能用按钮输入和显示，对于信息和测量均可实时显示，十分灵便。
二、RCS-9641CS保护装置的缺陷
RCS-9641CS高压电机综合保护器，虽然比以往的电磁继电器优越很多，省力，省时，可靠。
但实际工作中也出现保护逻辑问题，其过载保护逻辑存在很大的缺陷：
电机过载保护历来是电机最重要的保护，它的灵敏性和准确性关系到电机是
否能够实现长周期运行。
电机状态一般分为三个阶段：启动阶段、运行阶段、停
机阶段，过载保护也根据这三个阶段分别对电机进行保护。
RCS-9641CS高压电机
综合保护器过热保护原理同样按三阶段原则进行配置，在其装置内部设置一个模
拟电机发热模型来防止电动机过热、过载运行，装置中模拟电动机发热的模型引
入了等效发热电流Ieq，再根据综合计算正序负序电流的热效应原理，设置其等
效发热电流表达式：Ieq2 = K1*I12+K2*I22， K2 = 3～10，模拟I22的增强发热效应，一般可取为6。
电机在T1时间为启动阶段，由于一般电机启动电流是额定电流6-8倍，因此
在此阶段引入的等值发热电流Ieq很大，电机热状态积累会很快，积累的数值也
会很大，极可能到达动作值。
为避免电动机正常启动中保护误动，综保内部设定
在电机启动过程中K1 取 0.5，这样等值发热电流Ieq减小为实际值的一半，即可
解决保护误动问题。
电机在T2时间为电机运行阶段，此时电机的电流为电机运行状态下实际负载
电流，因此K1 无需人为调整，在电机运行阶段Ieq值相对平稳，此阶段等值发热
电流不大于电机额定电流值，热状态为“0”，其热过载保护未启动。
其保护启动原理根据装置内保护动作方程：[(Ieq/Ie)2-(1.05)2]*t≥τ。
式中τ：电动机热积累定值，即发热时间常数HEAT。
当热积累值达到HEAT ╳ GRBJ（过热报警水平）时发报警信号；当热积累值达到HEAT时发跳闸信号。
电机在运行阶段T2时间内，电机发生过负荷现象，此时电机运行电流大于电机额定电流，综保内等值发热电流Ieq值同时增大，此时等值发热电流也开始大
于电机额定电流值，根据其装置内热过载保护动作方程：[(Ieq/Ie)2-(1.05)2]*t≥τ，
因此热过载保护启动，热状态开始上升。
当热状态升至100%时，继电器动作，
开关跳闸。
1.当电机处于运行状态时，其负载已接近额定值，并且伴有间歇性过负荷情况，此时综保内部热过载保护就无法保证其灵敏性。
由于等值发热电流Ieq必须
大于电机额定电流值时，RCS-9641CS综保的热过载保护才能启动，而此种情况电
机已到额定工作状态，并未超过额定上限，所以综保内部热过载保护不会启动，
尽管存在间歇性过载，但由于累积的过载时间未能达到热状态动作值，所以当负
载电流返回额定值时，热过载保护会很快返回，由于热过载保护的返回，所累积
的热状态也随之回“0”。
此种情况的存在导致电机在满载并伴有间歇性过载的状态成为综保的盲区和死区，从而使电机在此种状态下运行得不到有效保护。
2.当电机处于运行状态时，其负载已在额定功率下长周期运行，但此时电机
负载发生较大变化，电流波动很大，存在较大的过载电流，此时过载保护应立即
快速、准确地动作，但是由于RCS-9641CS保护原理逻辑上的缺陷，热状态值仍从“0”开始积累，虽然过载电流较大，但仍需较长时间动作，从而可能使小的过载故障扩大化。
3.当电机处于频繁启动时，其负载对电机的冲击很大，但由于负载并未超过
额定电流值，所以RCS-9641CS综保内部热过载保护不会启动，其热状态值仍然为“0”，根本达不到闭锁电机启动的设定值，所以只能限制电机启动间隔时间来限制启动次数，而热过载保护的热状态并未对电机频繁启动所引起的电机热效应进行
实际反应，因而RCS-9641CS的过载保护仍不完整。
以上三点缺陷其根本在于RCS-9641CS综保的热过载保护并没有从电机实际运
行中的负载变化出发，只是从电机的3个状态来考虑保护逻辑的配置，片面的理
解过载保护，只有从现场负载情况的角度来分析问题，才能解决好上述缺陷。
三、如何根据电机负载来配置热过载保护
电机在运行阶段通过综合保护器对负载的时时跟踪，确定电机的运行状态，
同时根据电机的运行状态来确定热状态，再通过综保内部热过载保护原理投用热
保护，只有这样才能根本解决RCS-9641CS综保内部热过载保护缺陷。
电机在运行阶段负载稳定后，综合保护器根据监测到的负载电流值来确定电
机不同阶段的热状态，然后再通过对热状态的判断投入与之相应的热过负荷曲线。
此时热状态根据负载电流波动进行动态调整。
当电机在轻载状态下运行时，其热
状态也相对较小；当电机负载在处于逐渐增加状态下，其热状态也对应电机负载
逐步上升，但只要电机等值发热电流Ieq不大于电机额定电流值，其综保内的热
过载保护就不会启动跳闸逻辑。
这样的保护配置才能真正防止电机在实际运行状
态下发生的过热、过载现象。
当电机在启动以后处于负载较小的平稳运行状态，此时综保通过判断负载电
流确定初始热状态为20%，然后综保将处于热状态为20%的热过载保护即热过负
荷曲线投入。
随着电机负载的增加初始热状态也逐渐递增，其热过载保护的热过
负荷曲线也随负载的增加而整体逐渐向下移动。
这样电机从轻载达到满载状态，
都有相对应的热状态，同时也都有与自己负荷相对应的热过负荷曲线。
当电机在
启动以后处于满负载状态平稳运行，此时综保通过判断负载电流确定初始热状态
为90%，综保再将处于热状态为90%即满载状态的热过负荷曲线投入因此当电机在较大负载下发生间歇过载和电机在运行中发生较大过载的情况，保护都能灵敏地做出判断，同时电机在频繁启动后所积累的热状态也会及时启动
保护、禁止再次启动电机。
这样基本解决南瑞RCS-9641CS保护中存在的三缺陷。
以上是RCS-9641CS保护存在的缺陷以及本文给出的分析。
这个问题应该与南
端技术部门及时协商一下，尽快解决。
使保护更完善、更安全、更可靠。
